Как подключить и настроить бортовой компьютер ВАЗ-2115

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

1. Режим движения ТС.
2. Расход бензина.
3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

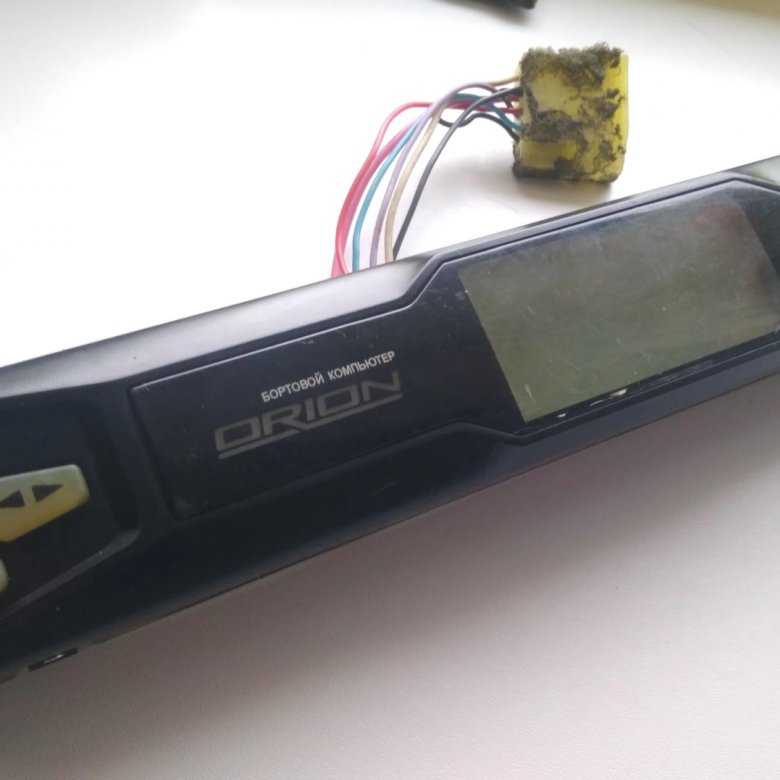

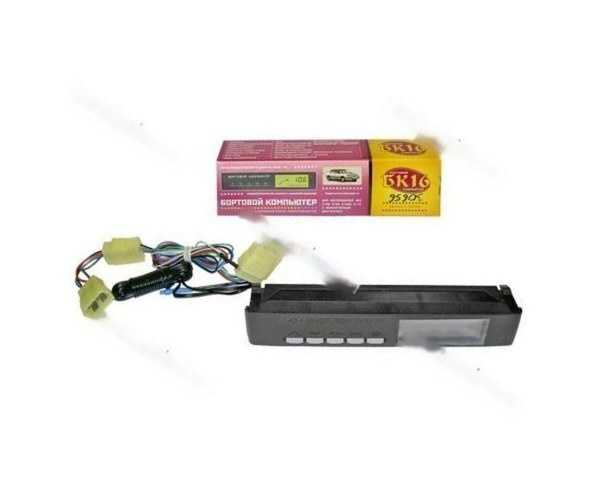

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

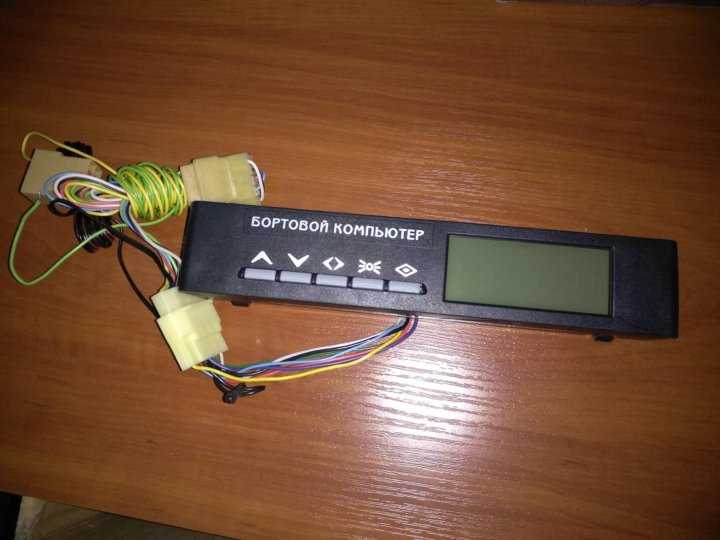

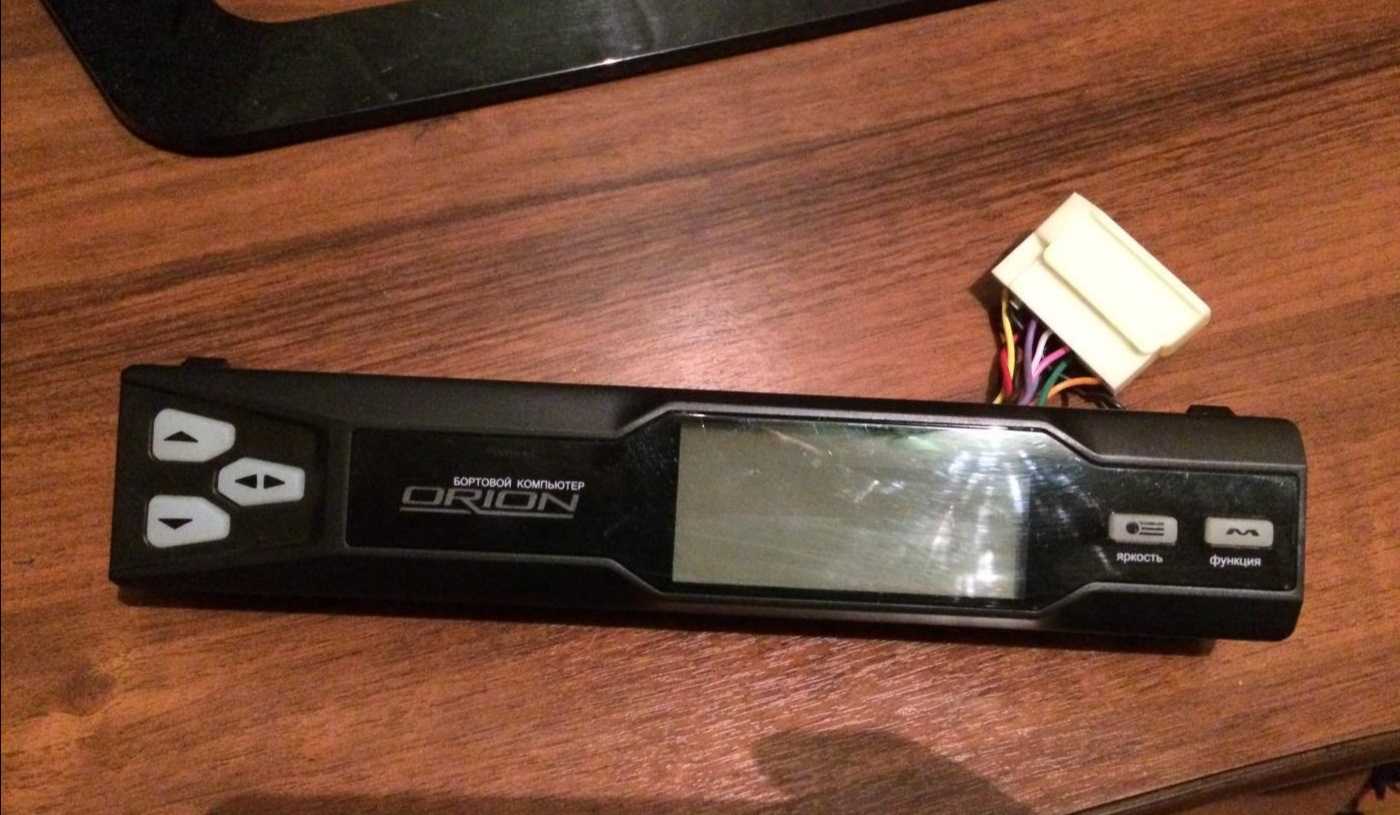

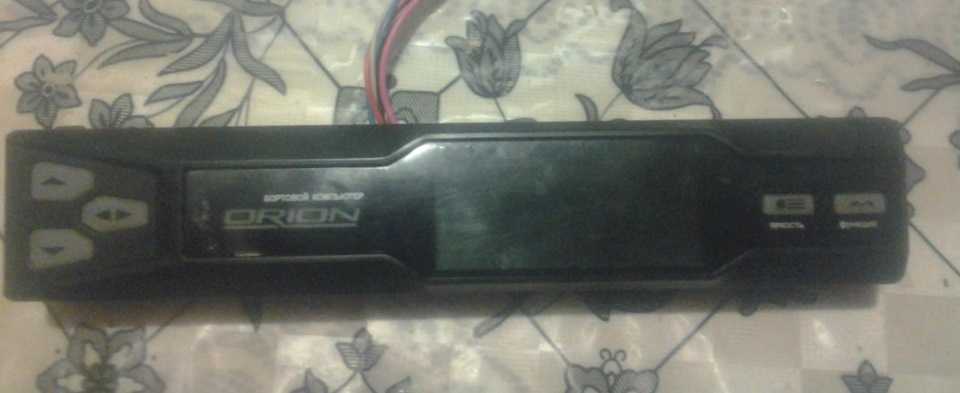

Для включения необходимого режима работы служат семь кнопок на панели устройства:

1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

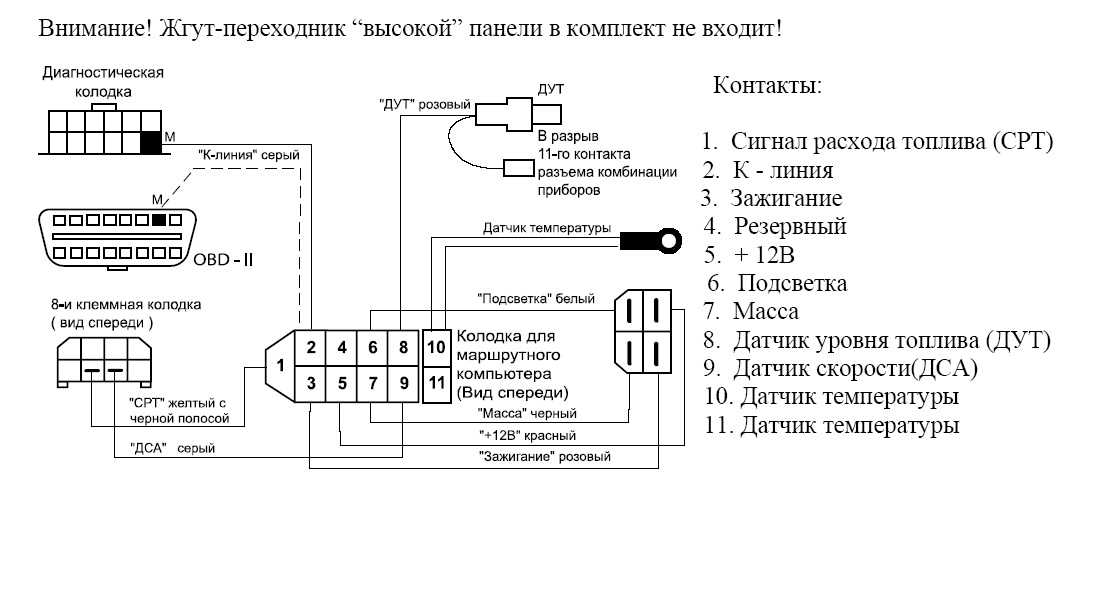

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

1. Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

!!!ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ!!!

Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2. Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора. Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая. В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.

Подключаем датчик внешней температуры бортового компьютера

1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха
2. Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.

Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения. Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

1. Клемму «папа» одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо «М» колодки диагностики ЕВРО 2, или, заменив клемму на более узкую «штырь 1,5 мм» из комплекта прибора, вставьте в гнездо «7» колодки диагностики ЕВРО 3.
2. Противоположный конец белого провода — клемму «мама 2,8 мм» вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.

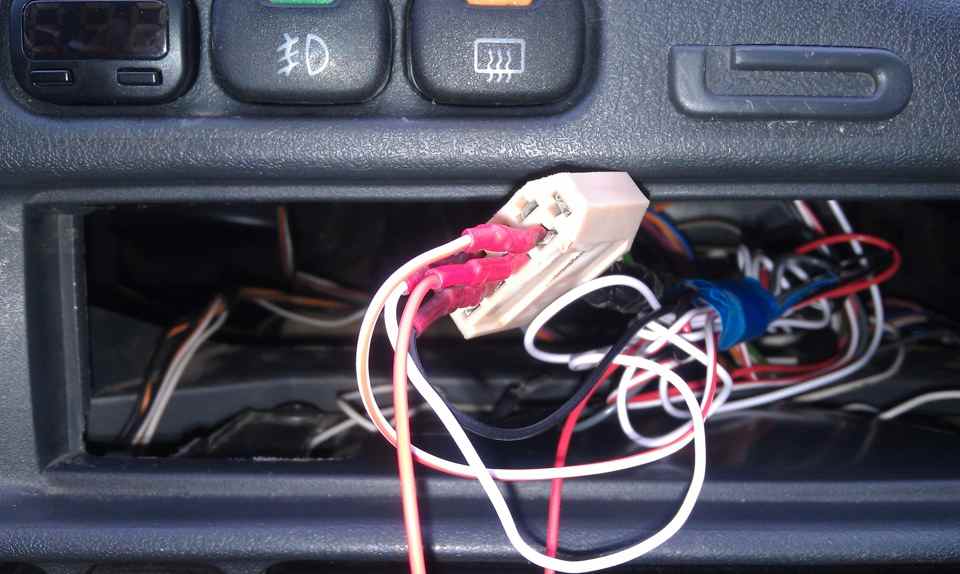

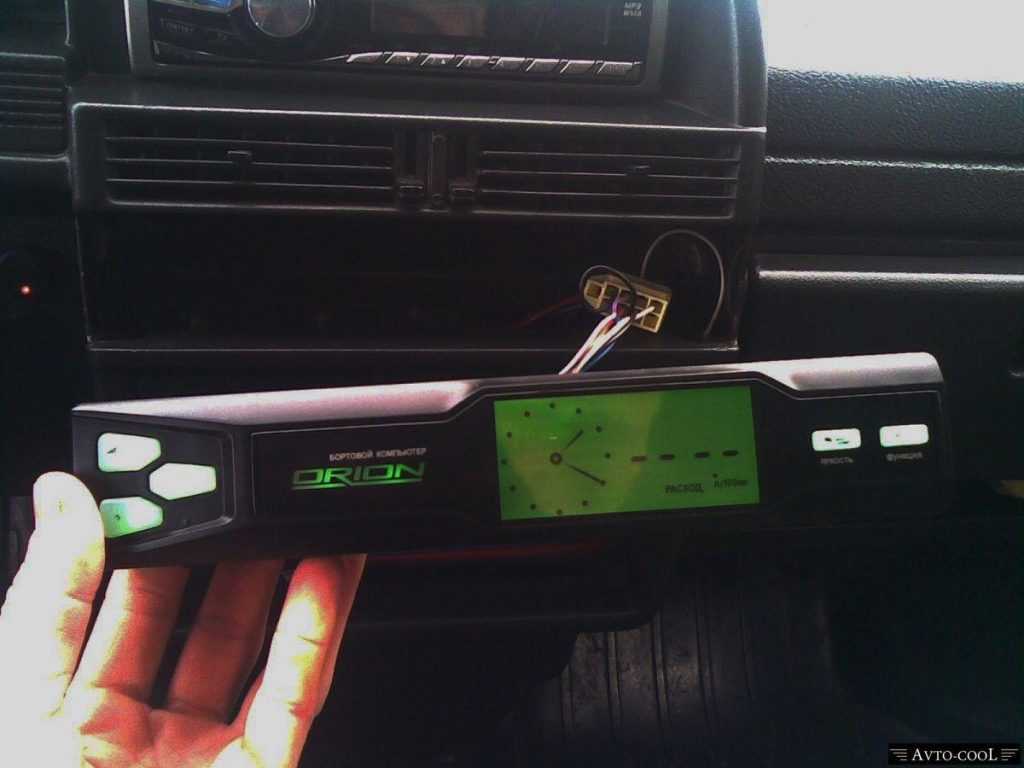

3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Какие на ВАЗ-2115 можно установить компьютеры

В продаже можно встретить самые разные модели бортовых компьютеров для отечественных автомобилей. Самое главное, чтобы они работали с электронными блоками управления, устанавливаемыми на автомобили ВАЗ. На маршрутных компьютерах не стоит экономить, так как дорогие приборы смогут обеспечить тщательную диагностику автомобиля, своевременно предупредят вас о неисправностях. У них намного выше срок службы, функционал побольше, нежели у дешевых вариантов.

В продаже можно встретить также бортовые компьютеры, которые устанавливаются вместо комбинации приборов. Они намного удобнее, так как вся информация о работе систем автомобиля находится перед глазами у водителя.

Как подключить бортовой компьютер в ВАЗ 2109 и 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой. Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

• Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
• Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
• Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
• Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

• 1 – клавиша включателя подогрева стекла кормы авто;
• 2/6 – выключатели противотуманок, для заднего/переднего модуля;
• 3 – пластиковая колодка активации головной оптики и поворотников;
• 4 – блочок предохранителей;
• 5 – переключатель режимов дворников;
• 7 – индикация бортовой системы;
• 8 – подача напряжения на дополнительный жгут;
• 9 – приборная доска;
• 10 – «папа» запитки бортового компьютера;
• 11 – клемма к устройству зажигания;
• 12 – на дверную разводку;
• 13/14 – предохранители;
• 16 – разрыв зажигания;
• 17 – мотор печки;
• 18 – вторичное сопротивление печки;
• 19 – подача тока на реле разгрузки зажигания;
• 20 – защитное реле задних противотуманок;
• 21 – реле предохранитель стартера;
• 22 – выносной патрон для переносного светильника;
• 23 – подвод поступления напряжения для прикуривателя;
• 24 – на подсветку вещевого ящика;
• 25-27 – осветители;
• 28 – переключатель печки;
• 29 – освещение приборки с реостатом;
• 30 – выключатель стопов;
• 31/32 – размыкатель клаксона/аварийки соответственно;
• 33 – подсветка панели печки;
• 34 – предохранитель;
• 35 – защитное реле элементов подогрева сидений;
• Ш1/4 – перемычки монтажного блока;
• Х1/2 – элементы управления приборной доски;
• А – выход защитного заземления (обычно черного цвета).

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Расположение диагностического разъема на ВАЗ-2110 и особенности его использования

Компьютерная диагностика автомобиля ВАЗ-2110 может быть выполнена и самостоятельно, без обращения в специализированный автосервис и крупных финансовых затрат. Но для этого вам потребуется иметь хотя бы минимальные знания и навыки, а также соответствующее оборудование. Ведь без простого понимания, где находится диагностический разъем авто ВАЗ-2110 вы даже не сможете подключить адаптер к электронному блоку управления. В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB.

Распиновка разъема ODB: удобная схема расположения контактов

Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
B – выход предназначен для подсоединения оборудования типа L-Line

Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
H – выход, на который подается питание в процессе выполнения диагностических операций;
G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.. Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы

Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
2. Удаляем штатную заглушку с панели приборов.
3. Находим 9-контактный разъем.
4. Демонтируем заглушку диагностического разъема.
5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

Сверху справа показана колодка диагностического разъема типа Евро-3 (более новый вариант), ниже справа показана колодка Евро-2. Ниже показано подключение провода к разъемам.

Подключение провода бортового компьютера к разъемам Соединяем разъемы БК.

Соединение разъемов БК на ВАЗ 2114

• Устанавливаем БК на свое штатное место.

• Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.

  Часто автовладельцев не устраивает установленный штатный компьютер, и его тогда нужно снять.

  Снять бортовой компьютер на ВАЗ 2114 можно следующим способом:

1. Снимаем клемму аккумулятора;
2. Извлекаем установленную автомагнитолу;
3. В открывшуюся нишу просунуть руку и освободить крепление БК;
4. Снять БК, отсоединив то него штекер с проводами;
5. Магнитола затем устанавливается на место.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

1. Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

ВНИМАНИЕ

БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

Подключаем датчик внешней температуры бортового компьютера

1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха

Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.

Подключение к К-линии

1. Клемму «папа» одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо «М» колодки диагностики ЕВРО 2, или, заменив клемму на более узкую «штырь 1,5 мм» из комплекта прибора, вставьте в гнездо «7» колодки диагностики ЕВРО 3.
2. Противоположный конец белого провода — клемму «мама 2,8 мм» вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Бортовой компьютер Multitronics Comfort X15 на Ваз, с множеством функций, сушка свечей в мороз, расчёт стоимости .

подключайте согласно схеме. делайте перемычку на разъём обд. и подключайте к разъём бортового компьютера.

Вы уж не и нужно было скинуть настройки до заводских сам программе называется multitronics x15 комфорт 1115 грязь не .

Бортовой компьютер Multitronics Comfort X15 — обзор функционала и комплектации. Приобрести бортовой компьютер .

Преимущества: — RGB дисплей произвольного цвета — 6 параметров на дисплее одновременно — 4 программируемых .

Бортовой компьютер Multitronics Comfort X115 — обзор функционала и комплектации. Приобрести бортовой компьютер .

Производитель довольно часто выпускает обновление для программы управления, а также для прошивки самого бортового компьютера. С каждым таким обновлением, которых может быть до 10 в год, появляются новые, ранее недоступные функции, и маршрутный бортовой компьютер совершенствуется на глазах. В основном реализуются пожелания клиентов, раньше уже приобретших и установивших себе этот гаджет.

Если у вас автомобиль нового поколения, и на бортовом компьютере работает не весь функционал, то можете не переживать – в ближайшее время эта проблема будет устранена, так как в текущий момент, скорее всего, команда разработчиков уже занимается подготовкой и выпуском нового обновления.

Как подключить бортовой компьютер к ВАЗ 2114

Прежде чем приступить к установке, необходимо решить, какие функции требуют бортовой компьютер ВАЗ 2114

Прежде чем принимать решение о выборе электронной системы, следует обратить внимание на характеристики машины. Конечно, нецелесообразно покупать очень сложную систему для обычного автомобиля или слишком дорого для бюджетного автомобиля

Достаточно приобрести систему, которая включает в себя монитор, необходимый набор проводов и, соответственно, процессор.

Затем определите местоположение для установки монитора электронной системы. Лучшее решение. установить в центр консоли, если позволяет пространство. При отсутствии свободного места монитор может быть установлен на торпеде, и, соответственно, требуется удаленный корпус.

Следующим этапом станет размещение самого процессора. Не забывайте, что все вентиляционные отверстия процессора должны быть снабжены свободным доступом, корпус должен быть зафиксирован в определенном месте. Провода также должны перевозиться через специальную трубку, которая защищает их от внешних негативных эффектов.

После установки всех элементов подключите проводку. Чтобы отобразить техническое состояние аппарата, вам необходимо подключить бортовой компьютер

к центру машины. По завершении процесса установки включите систему и установите необходимые программы. Последним шагом будет корректировка.

В случае возникновения проблем с работой электронной системы, например, бортовой компьютер ВАЗ 2114 не работает. Скорее всего, проблема заключается в неправильно подключенных контактах или неправильно настроенных настройках. Чтобы решить эту проблему, достаточно проверить все соединения и исправить их или, в соответствии с инструкциями, проверить доступные настройки.

Как установить бортовой компьютер

на ВАЗ 2114?

СОСТАВЛЯЮЩИЕ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем

Также немалое внимание уделено и комфорту переднего пассажира

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле  рычага переключения передач.

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Главное, следует учитывать, что хотя на рынке представлены несколько видов подобных устройств, подойдут не все. На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен

Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления именно ВАЗ 2114, 2115 и т.д

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

• скорость движения
• остаток топлива в баке
• продолжительность поездки
• обороты ДВС
• расход горючего
• температуру двигателя
• температуру в салоне
• расчет пробега на остатке топлива в баке
• напряжение в бортовой сети
• положение дроссельной заслонки
• температуру ОЖ
• расход воздуха
• среднюю скорость и средний расход топлива
• коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114 позволяет выявить серьезные ошибки (выход из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные. Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.
