Проверка и регулировка зазоров клапанов на нива 2121

Регулировка клапанов нива своими руками

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Инструменты и подготовительные работы:

Необходимый инструмент для настройки.

Несмотря на важность регулировки, для этой процедуры требуется минимальное количество инструментов и материалов:

➥Набор щупов. Если его нет, то купите щуп с толщиной 0,15 мм (для выпускного клапана) и 0,20 мм (для впускного). ➥Рожковые ключи на 13 и 17. ➥Ветошь и щетка для очистки.

ВАЖНО! Регулировку зазора можно проводить только на холодном моторе. Примерная температура силовой установки должна быть в пределах 20-25 градусов.

Устройство гидрокомпенсатора

И так давайте разберемся почему же стучат клапана

На моторах классических Ваз устанавливают рокер в газораспределительный механизм, и в клапанах зазоры можно регулировать при помощи винтов. А на автомобилях 2123 вместо них ставят гидравлический компенсатор, которые по своей форме напоминают те же регулировочные венты, но без зазоров, и регулируются благодаря плунжерной паре, которые работают под давлением масла. Данный Гидрокомпенсатор на автомобилях Нива Шевроле состоит из нескольких частей, и его устройство очень простое, он состоит из:

• Корпус
• Возвратная пружина
• Верхняя и нижняя часть плужерной пары

Клапана ГРМ могут стучать по следующим причинам:

• Давления Масла в системе недостаточное
• Масляные клапана засорены, из-за грязного моторного масла
• Уровень масла в системе смазки недостаточный
• Под компенсатором износилось посадочное место
• Детали, установленные в систему, из-за низкого качества, требуют замены

Как правило ГК стучат, когда автомобиль еще не прогретый, и через минуту после того как авто завели стук пропадает. Это происходит по причине того, что подача масла происходит с определенным запозданием, и попытаться устранить это проблему можно заменив масляный фильтр вместе с маслом. Если стук происходит и во время того как двигатель прогретый это уже серьезней, поэтому нужно производить снятие гидрокомпенсаторов и распредвала и чистить все каналы. Если и после этого стук остается то необходимо менять сами ГК.

Но клапанный стук появляется не только, из-за того, что неисправен гидрик, так же причиной этого может быть следующее:

• Кулачки распредвала износились
• У клапана износился торец стержня
• Поверхность у рокеров сработанная

Но бывает и так что гидрокомпенсатор на автомобиле Нива Шевроле становиться причиной интенсивного износа распредвала и рокеров. Если происходит клапанный стук, то ездить не рекомендуется по следующим причинам:

• У газораспределительного механизма выходят из строя детали
• В клапанах из-за довольно большого зазора пропадает мощность увеличивая расход топлива
• Данный стук неприятен для слуха

Регулировка клапанов нива своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию. Народ читайте книги известных авторов если хотите что-то сделать своими руками. Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Как проверить и разрядить гидрокомпенсатор

Для того чтобы гидрокомпенсаторы не создавали проблем, необходимо следовать простым правилам:

1. Двигатель должен быть максимально чистым. Мы имеем в виду не блестящую крышку фильтра, а чистое масло, чистые фильтры, своевременная их замена и применение только сертифицированного, дорогого, качественного масла.
2. Промывать двигатель после замены масла, но не быстродействующими ракетными присадками. Это только будет способствовать закоксовыванию технологических зазоров в гидрокомпенсаторах.
3. При появлении стуков в компенсаторах, необходимо знать, как разрядить гидрокомпенсатор. То есть, стравить воздух, удалить воздушную пробку, которая может образоваться при установке. Это можно сделать при помощи простой струбцины — перед установкой нужно заполнить компенсатор маслом и струбциной сжать его до полного выхода воздуха.
4. После установки компенсаторов необходимо провернуть 4-5 раз коленвал двигателя перед запуском, после чего выждать 15-20 минут. Только тогда плунжеры смогут автоматически занять рабочее положение.
5. Гидрокомпенсаторы подлежат замене после 120-180 тысяч пробега и меняются только комплектом.

Самой распространенной причиной стука в гидрокомпенсаторах есть завоздушивание. Воздух может проникнуть в плунжер либо по причине чрезмерного износа, либо после длительного простоя автомобиля. В этом случае необходимо дать поработать прогретому двигателю без нагрузки в режиме средних стабильных оборотов минуты три-четыре, после на переменных в районе 3-3,5 тысяч оборотов, а после этого около минуты мотор должен отработать на холостых.

Это все, что нужно знать для того, чтобы гидрокомпенсаторы служили долго и без проблем выполняли свои функции. Тихой работы вашему двигателю и удачи всем в дороге!

Регулировка зазоров клапанов своими руками

Каждому бывалому автовладельцу Нивы наверняка приходилось самостоятельно выполнять такую процедуру, как регулировка тепловых зазоров клапанов. От качества проведения данной процедуры напрямую зависит, насколько хорошо будет работать двигатель вашей машины. Ведь если зазор будет меньше положенного, то разумеется, клапана будут зажаты и мотор не будет развивать максимальной мощности и это скажется на динамических характеристиках автомобиля. С другой стороны, если величина зазора наоборот будет больше допустимой, то при работе ДВС Нивы будет слышен довольно неприятный стук.

Чтобы провести данную процедуру самостоятельно, потребуется не так уж много инструментов. Все необходимое я приведу ниже в списке:

1. Рожковые ключи на 17 и 13
2. Набор щупов или один щуп толщиной 0,15 мм

Инструкция по регулировке клапанов на Ниве

Обратите внимание, что данная процедура выполняется только на холодном двигателе, то есть примерная его температура должна быть около 20 градусов. Первым делом необходимо снять клапанную крышку с двигателя. После этого потребуется выставить коленчатый вал и распределительный по меткам, чтобы 4-ый цилиндр находился в верхней мертвой точке

Для этого совмещаем метку на шкиве коленвала с центральной риской на передней крышке двигателя. Для наглядности все это показано на фотографии ниже:

Первым делом необходимо снять клапанную крышку с двигателя. После этого потребуется выставить коленчатый вал и распределительный по меткам, чтобы 4-ый цилиндр находился в верхней мертвой точке. Для этого совмещаем метку на шкиве коленвала с центральной риской на передней крышке двигателя. Для наглядности все это показано на фотографии ниже:

Вращать вал можно либо за храповик подходящим ключом, двумя руками, плотно его обхватив (при выкрученных свечах зажигания). Точно также устанавливаем положение распредвала, чтобы метка на звезде совместилась с выступом на корпусе:

После того, как метки выставлены, можно приступать к регулировке  6-го и 8-го клапанов (счет ведется слева направо). Для этого берем щуп 0,15 мм и вставляем его между кулачком распредвала и рокером. Примерно это выглядит так, как продемонстрировано на картинке:

Обратите внимание, что щуп должен входить с небольшим усилием. Если зазор отличается от рекомендованного, его необходимо отрегулировать

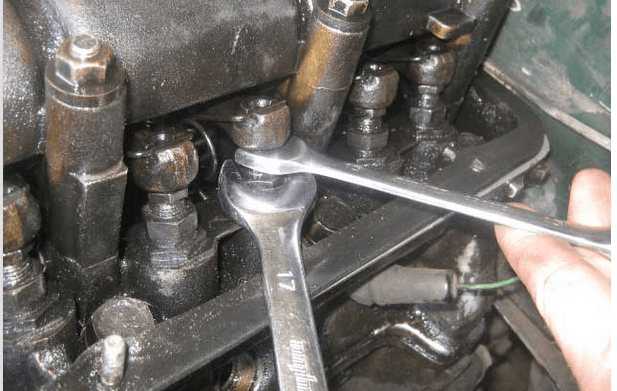

Для этого ключом на 17 слегка ослабляем контргайку, а ключом на 13 производим регулировку:

Также стоит отметить, что при окончательной затяжке контрящей гайки, зазор может слегка уменьшится, так что следует его еще раз проверить после того, как гайка будет закручена.

Теперь немного о том порядке, в котором следует проводить регулировку. Ниже будет приведена инструкция, которой необходимо строго придерживаться.

1. Итак, если коленвал выставлен по меткам, то производим регулировку 6 и 8 клапан
2. Прокручиваем коленчатый вал на 180 градусов (пол оборота) — выставляем зазор 4 и 7 кл.
3. Полный оборот  — в этот момент выполняем процедуру с 1 и 3 клапаном
4. 540 градусов (полтора оборота) — соответственно 2 и 5 клапана

Чтобы удобнее было считать обороты коленвала, можно разделить его меткой, к примеру провести по центру шкива черту мелом или маркером.  Либо можно вместо коленвала считать обороты бегунка трамблера. Только там каждые два следующих клапана регулируются после 90 градусов поворота.

На инжекторных системах данный тип обслуживания производится практически аналогично, и в целом по этому руководству можно все сделать не напрягаясь.

Зачем нужно проводить регулировку

Силовой агрегат нуждается в подстройке примерно один раз на двадцать тысяч километров. Если этого не делать, то зазор в клапанном механизме может стать слишком маленьким или слишком большим. Это приведет к неприятным последствиям.

• Чрезмерно большой зазор приводит к неполному открытию клапанов. Это становится причиной плохой наполняемости камеры сгорания, нарушает работу системы газораспределения и, как следствие, приводит к сильному снижению мощности двигателя. Это верно как для карбюраторного, так и для инжекторного силового агрегата.
• Кроме того, увеличение зазора приводит к хаpaктерному стуку («клапаны стучат»), который опытные водители определяют, даже находясь в салоне машины Нива 2121. Этот звук помогает вовремя диагностировать неполадку и принять меры по ее устранению.
• Уменьшенный зазор хаpaктерен для выпускных клапанов. Вследствие износа седла происходит сближение деталей. Воздействие кулачка на клапан происходит раньше, он дольше остается открытым. Это нарушает работу газораспределительной системы и силового агрегата в целом.
• Другая проблема маленького зазора появляется из-за уменьшения времени контакта с седлом – ухудшается теплообмен. Клапан перегревается, что, в итоге, становится причиной его прогорания.

Регулировка клапанов

Клапаны на автомобиле Нива 21214 регулируются с помощью эксцентрика и втулки. Для этого нам потребуется специальный инструмент, такой как стопорный ключ или рычаг-переключатель. Вот шаги, которые вы должны следовать при регулировке клапанов:

1. Найдите клапан, который вы хотите отрегулировать.
2. Освободите гайку эксцентрика.
3. Вращайте эксцентрик, чтобы переместить клапан вверх или вниз.
4. Убедитесь, что зазор между клапаном и поддоном соответствует рекомендациям производителя.
5. Затяните гайку эксцентрика, чтобы зафиксировать положение клапана.

Повторите эти шаги для всех клапанов, которые требуют регулировки

Обратите внимание, что порядок регулировки клапанов на Ниве 21214 может незначительно отличаться, поэтому всегда обращайтесь к руководству пользователя для получения точных инструкций

Подготовка к регулировке клапанов Нива 21214 инжектор

1. Парковка и охлаждение двигателя.

Убедитесь, что автомобиль находится на ровной горизонтальной поверхности, затормозите его и выключите двигатель. Для безопасности, рекомендуется поддерживать охлажденное состояние двигателя перед началом регулировки. При открытии и регулировке клапанов двигатель должен быть холодным.

2. Проверка компрессии.

Для корректной настройки клапанов, необходимо убедиться в нормальном уровне компрессии в цилиндрах двигателя. Снимите свечи зажигания и подсоедините манометр для проверки компрессии. Установите ключ в замок зажигания и включите стартер на несколько оборотов, чтобы измерить компрессию. Нормальный уровень компрессии обеспечивает правильную работу клапанов и гарантирует их настройку.

3. Настройка диапазона зазора.

Прежде чем приступить к регулировке клапанов, нужно установить оптимальный диапазон зазора. Для этого снимите крышку головки блока цилиндров и найдите замок дистрибьютора. Вращением коленчатого вала установите нижний мертвый точки (НМТ) на первом цилиндре. При этом включите повороты и держите ключ в замке, а затем проверьте и настройте зазор на первом, втором, третьем и четвертом цилиндрах. Используйте гаечный ключ для регулировки зазора, при необходимости закручивая или ослабляя гайки регулировочных винтов.

4. Проверка и замена деталей.

Перед регулировкой клапанов, рекомендуется проверить состояние и работу различных деталей системы ГРМ, таких как ремень ГРМ, ролики, направляющие, гидронатяжитель и т.д. Если обнаружены повреждения, износ или неисправности, замените их, чтобы обеспечить надлежащую работу двигателя.

5. Используйте схему и инструменты.

Для точной настройки клапанов, обратитесь к схеме расположения клапанов и правильно используйте необходимые инструменты, такие как гаечный ключ, моментный ключ и отвертки.

Подготовка к регулировке клапанов является важным шагом, который позволяет провести процедуру настройки в правильной последовательности и с высокой точностью. Следуйте указанным выше инструкциям, чтобы гарантировать эффективное выполнение регулировки клапанов на автомобиле Нива 21214 инжектор.

Регулировка клапанов Нива Шевроле своими руками: видеоинструкция

ВАЗ ДВС 21214

Но нередко бывает и наоборот — из-за гидрокомпенсаторов происходит интенсивный износ рокеров и распределительного вала. Гидрокомпенсаторы Нива Шевроле нередко приносят хлопот владельцам машин — клапана стучат, двигатель начинает работать с перебоями. Регулировку зазора можно проводить только на холодном моторе.

Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр.

Проведите по центру черту и разделите шкив на четыре части. Помещаем инструмент между кулачком распредвала и рычагом.

Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут. Щуп с толщиной 0,15 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото: Чтобы начать регулировку, необходимо ослабить контргайку м ключом.

Пошаговая инструкция с фото

Когда инструменты готовы, а двигатель остыл, можно приступать к работе. Порядок действий следующий:

1. Отсоедините минусовую клемму от аккумулятора – с этой процедуры начинается пpaктически любой ремонт силовой установки и электроники автомобиля.
2. Теперь демонтируйте крышку головки блока цилиндров. После этого крышку можно снять с распределителя. Все свежи зажигания необходимо вывернуть, соблюдая порядок из руководства.
3. Когда вы получили доступ к коленчатому валу, его необходимо медленно проворачивать по ходу его вращения. Выполняйте это действие до того момента, когда метки на корпусе подшипников и приводной звездочки распредвала совпадут.
4. Установите нужный ключ на храповик и вращайте вал двумя руками.
5. Метки выставлены, теперь переходим к регулировке 6-го и 8-го клапанов (порядок ведется слава направо). Щуп с толщиной 0,2 мм необходимо поместить между рокером и кулачком распределительного вала, как показано на фото:
6. Когда зазор выставлен правильно, щуп входит с небольшим усилием. Чтобы начать регулировку, необходимо ослабить контргайку 17-м ключом. Изменение расстояния между деталями выполняется 13-м ключом.
7. После этих манипуляций снова проверьте зазор. Если он соответствует норме, то зафиксируйте регулировочный болт и закрутите контргайку.
8. В таблице выше указан порядок пар и градусы, на которые необходимо провернуть коленчатый вал после регулировки первой пары клапанов (8 и 6) ВАЗ 2121.
9. Соблюдая порядок, проворачиваем коленвал на 180 градусов и выполняем регулировку зазора следующей пары (4 и 7), дальше по порядку идет 1 и 3.

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию. Народ читайте книги известных авторов если хотите что-то сделать своими руками. Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Источник

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Важно знать, что процедура выполняется на полностью холодном двигателе. Примерная температура не должна превышать +25 градусов Цельсия

Для работы понадобятся рожковые ключи №17 и №13, щуп диаметром 0,15 мм. Щупы выбирать следует новые или не износившиеся. Иначе зазоры будут по факту меньше, чем нужно. Последовательность настройки:

1. Выкрутить свечи зажигания и отключить аккумулятор.
2. Снять с двигателя клапанную крышку.
3. Выставить распределительный и коленвал по меткам в мертвую точку 4-го цилиндра. (Вращать следует ключом за храповик или руками).
4. Выставить распредвал так, чтобы метка звездочки совпала с выступом на корпусе.
5. Далее регулируют 6 и 8 клапан (счет – слева направо). Щуп 0,15 мм следует вставить между рокером и кулачком распредвала. Он должен входит с небольшим усилием.
6. При несоответствии зазора ослабляют контргайку и ключом №13 регулируют зазор (при фиксации контргайки выставленное расстояние может уменьшиться, поэтому щупом контролируют его повторно).
7. Далее прокрутить коленвал на 180 градусов и отрегулировать зазоры в клапанах 1 и 3. Принцип настройки тот же.
8. Проворот коленвала на 540 градусов и регулировка 2 и 5 клапанов.

Для удобства контроля проворота коленвала на нем рекомендуют ставить метку. Также можно обороты отмечать по бегунку трамблера. В этом случае каждая пара клапанов регулируется через каждый поворот на 90 градусов. В современных автосервисах используют вместо щупа специальный индикатор.
