Как проверить модуль зажигания нивы шевроле

Как проверить модуль зажигания Шевроле Нива: неисправности

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.

Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Принцип действия модуля зажигания на Шевроле Нива

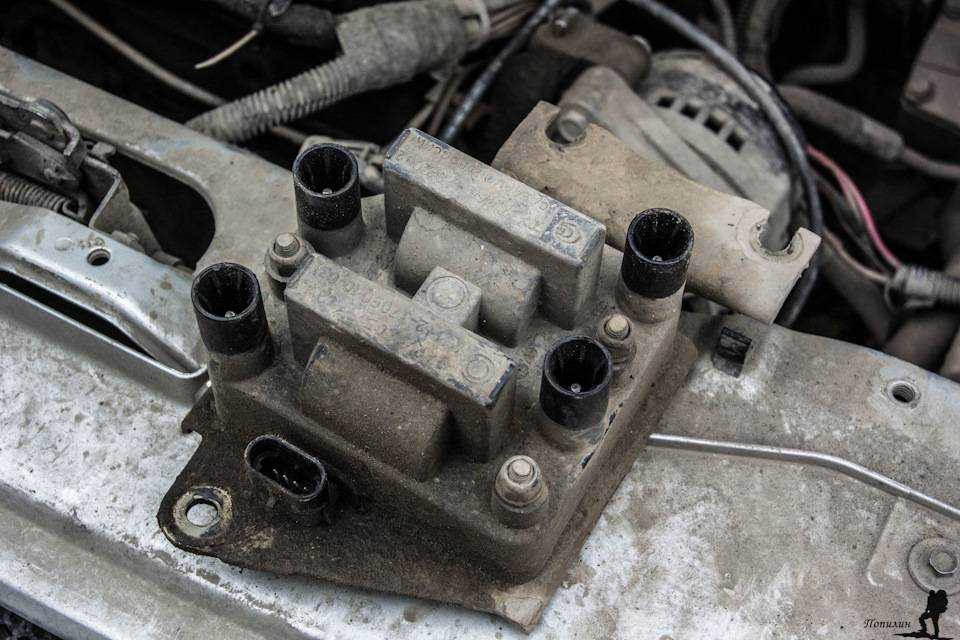

Штатное расположение модуля зажигания под капотом вызывает вопросы.

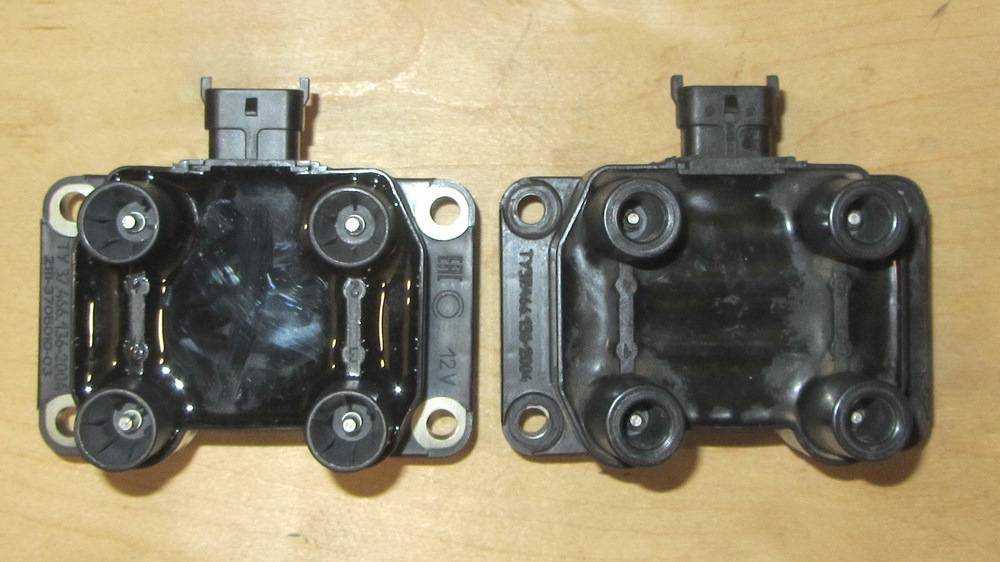

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Конструкция модуля

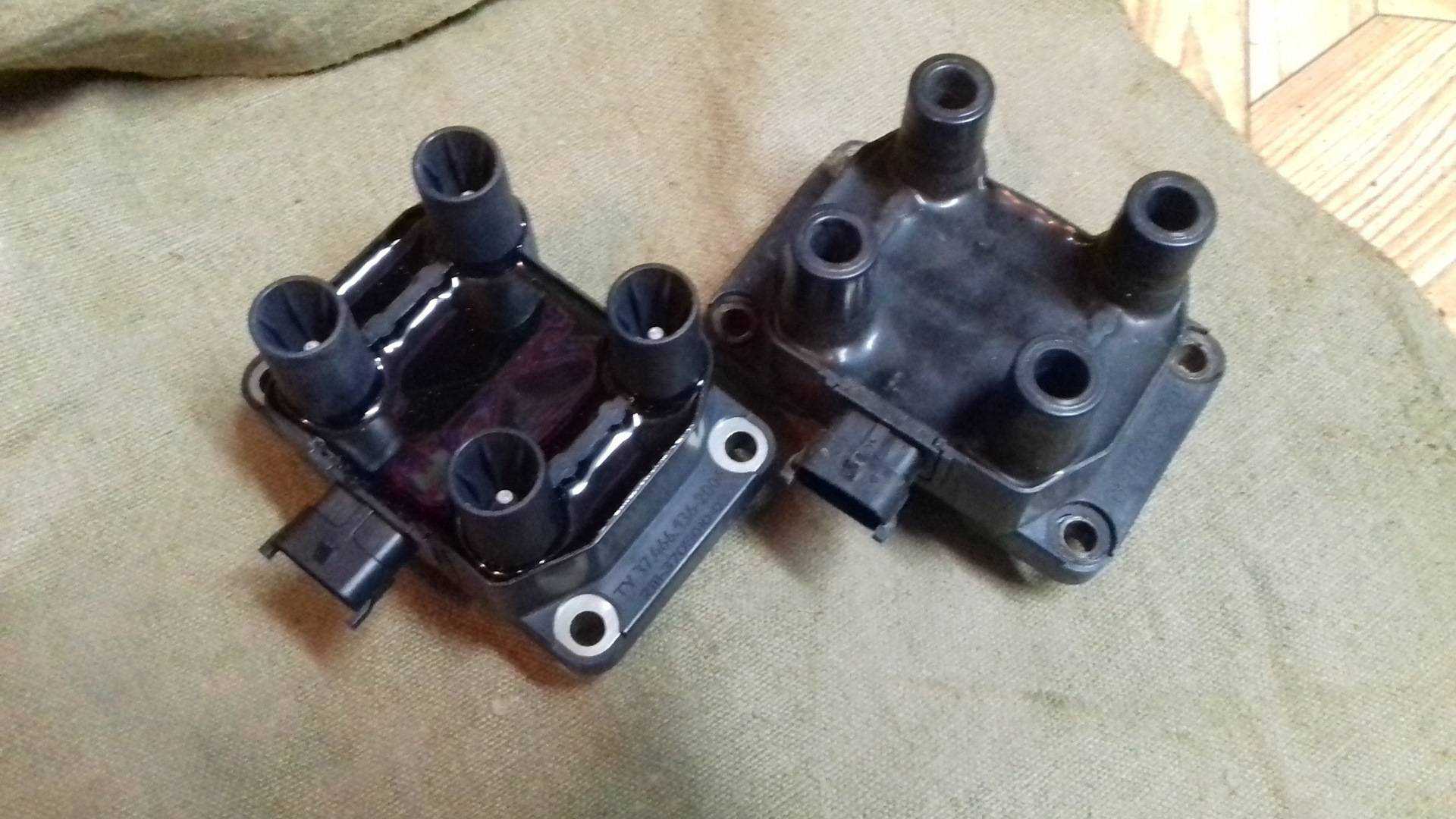

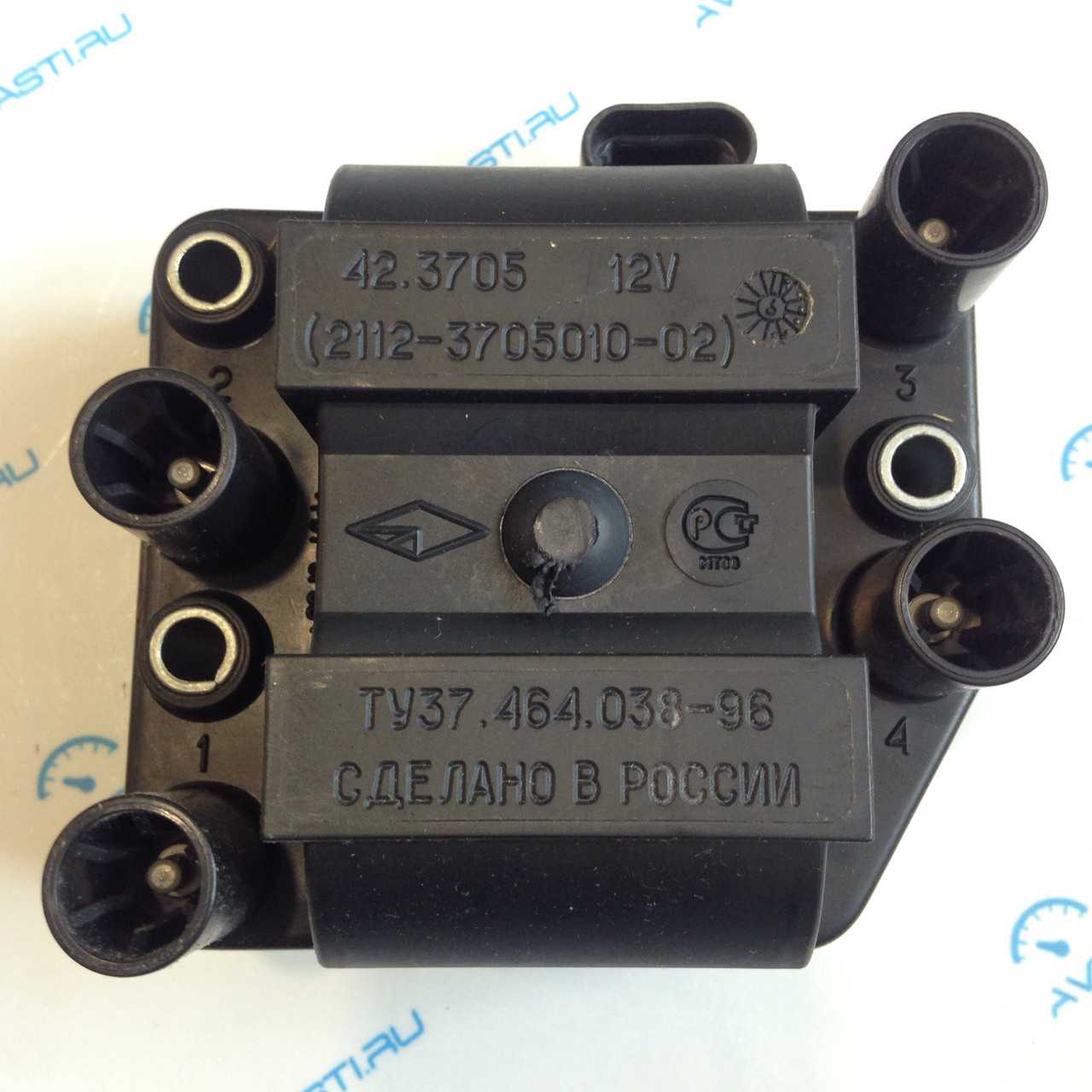

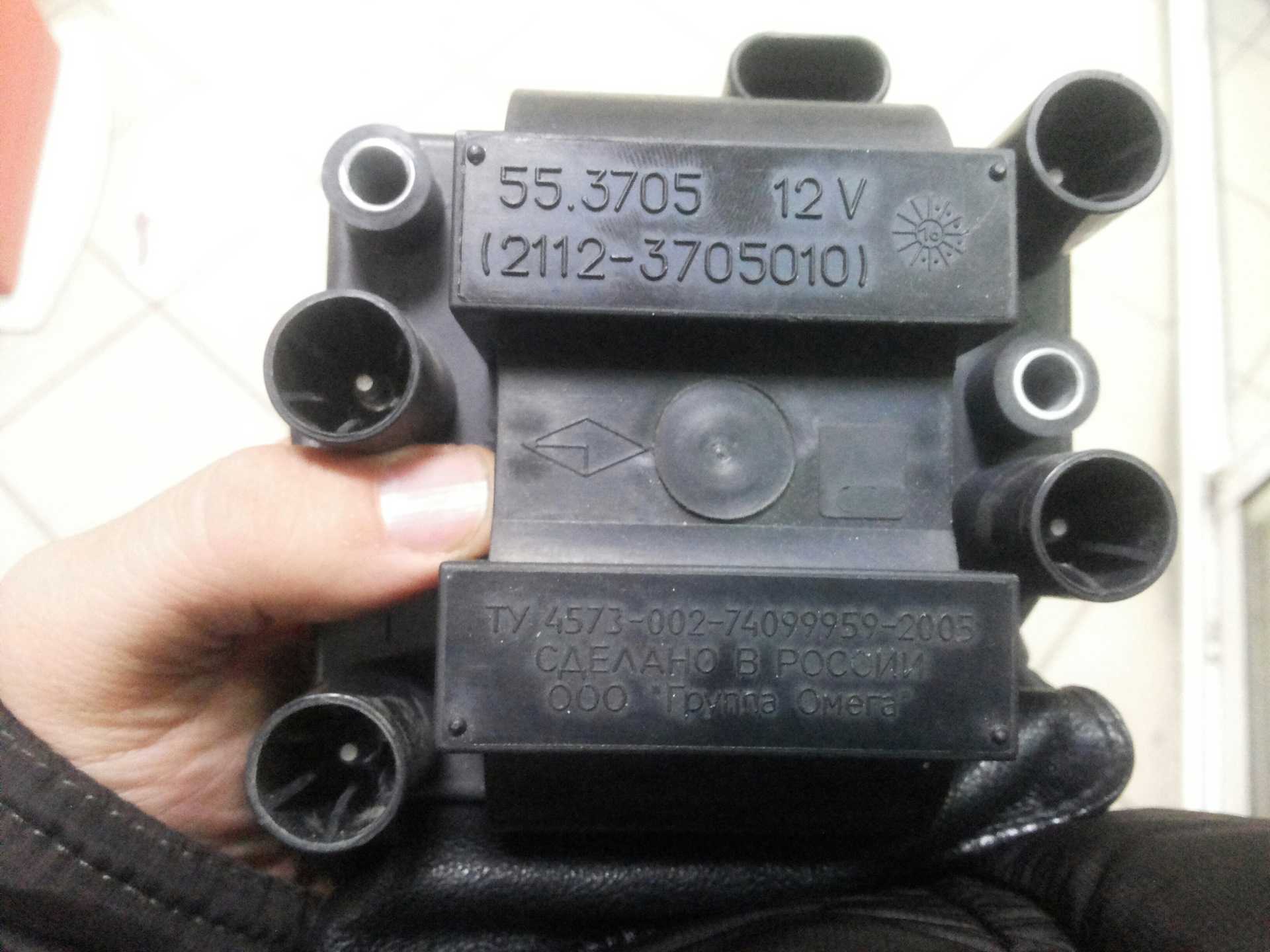

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

Подробнее о поломках

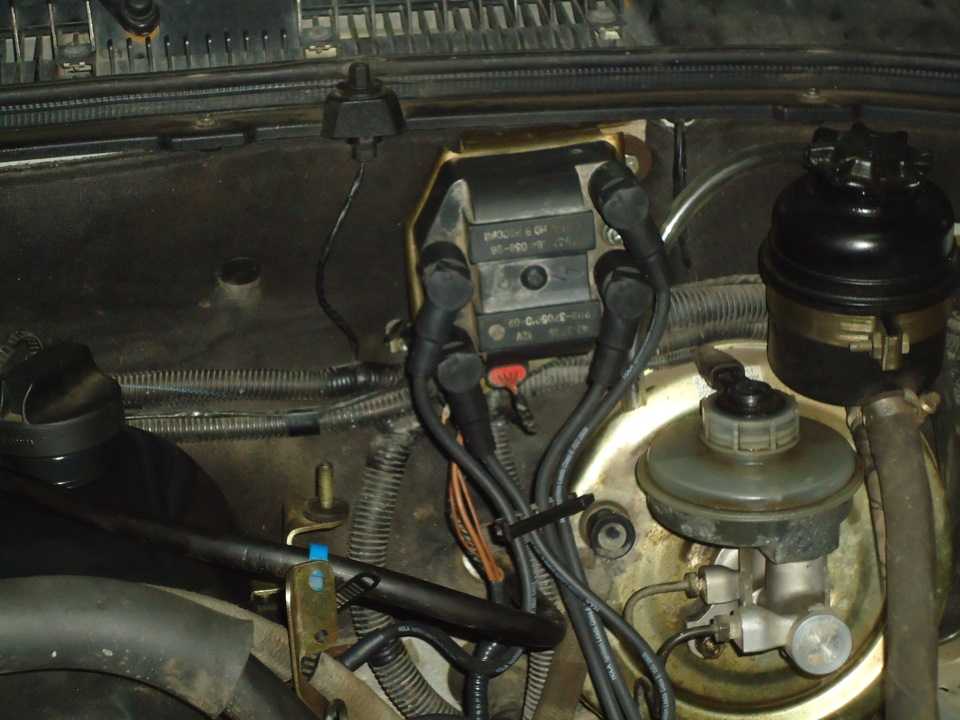

Бронепровода отмечены стрелочкамиТот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

• Двигатель не способен легко набрать «рабочие» обороты.
• Холостой ход будет «плавать».
• Возможно «троение» двигателя.
• Во время движения могут наблюдаться рывки.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

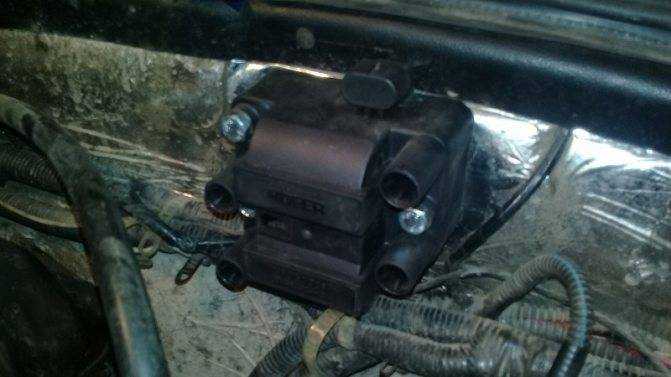

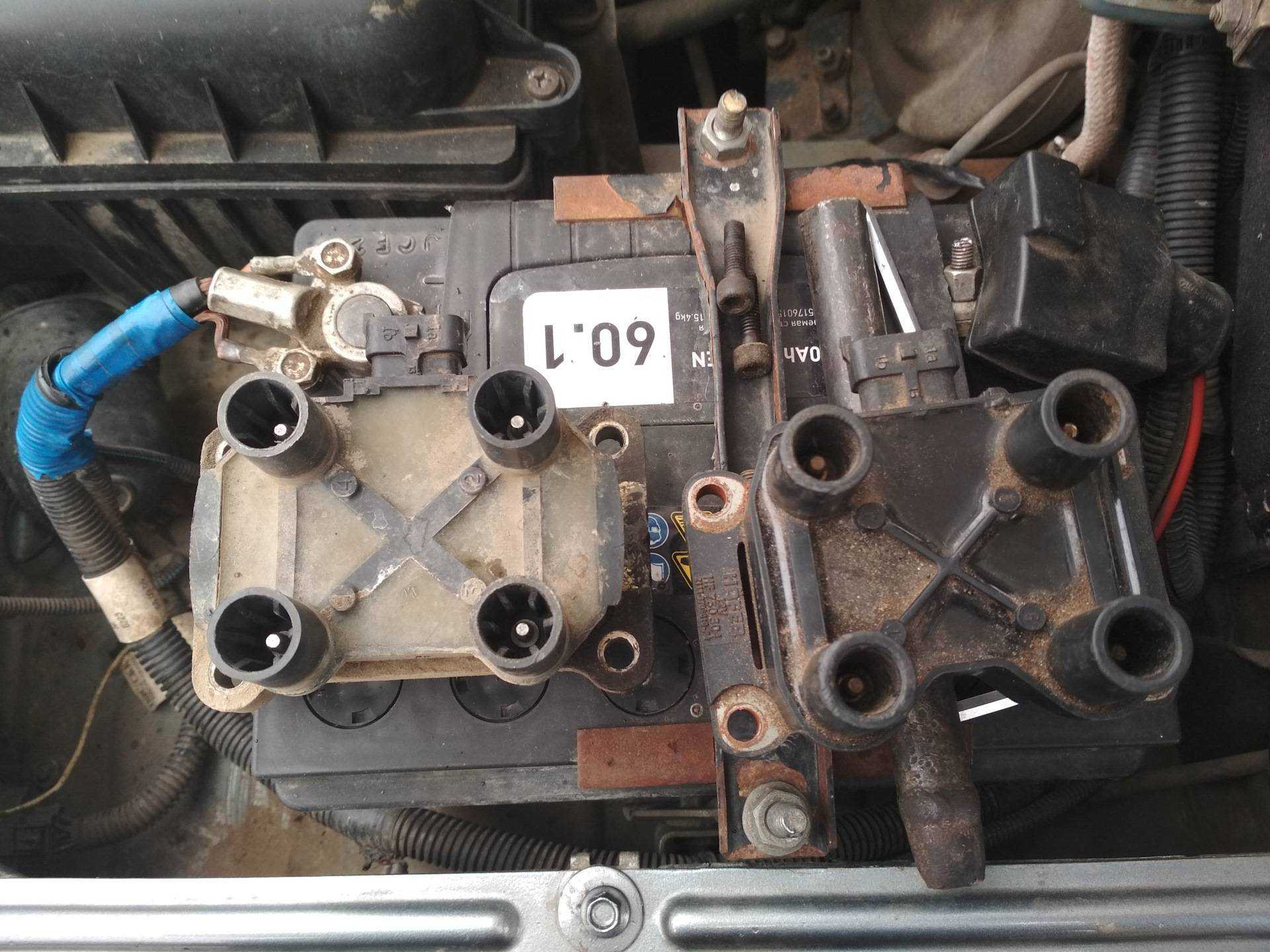

Модуль зажигания перенесён вышеКак уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена. Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие

Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

• рывки во время движения;
• так называемое «троение» двигателя;
• холостой ход с «плавающими» показателями;
• «рабочие» обороты набираются двигателем медленнее, чем хотелось бы.

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами

Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам

По этой причине целые системы и другие узлы выходят из строя

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам. По этой причине целые системы и другие узлы выходят из строя.

Первые признаки неисправности

О признаках, по которым можно вычислить проблему, уже писалось ранее. Если не работают сразу два цилиндра – проблема точно в модуле зажигания. Например, отказывают 1 и 4, либо 2 и 3 цилиндры. Или показаны пропуски во всех цилиндрах при диагностике.

Цепь грм — чем важна и какие проблемы несет ее износ

Ремень или цепь газораспределительного механизма (ГРМ) связывает распределительные валы и коленвал. Ременная передача имеет конкретное количество зубьев для синхронизации работы валов. Цепь — более надежный вариант, так как можно отрегулировать длину в экстренном случае. К тому же изнашивается она гораздо медленней.

Данный элемент влияет на все узлы автомобиля и его общую работоспособность. Неверная работа газораспределительного механизма может привести к сбоям в работе двигателя и даже финальному разрушению силовой установки. Обычно первичная замена детали провоцируется ее растяжением. Из-за этой деформации она начинает сильно греметь при работе двигателя (хорошо слышно на средних оборотах и переменных нагрузках)

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.

Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
2. Пуск ДВС явно затруднен.
3. Увеличился расход горючего.
4. Отзывчивость педали акселератора не впечатляет, как раньше.
5. Двигатель часто перегревается, наблюдается детонация.
6. Падает мощность силового агрегата, он теряет приемистость.

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажигания	Симптомы и признаки позднего зажигания
Чрезмерная детонация (дефект поршня, разрушение шатунов).	Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).	Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).	Повышенный расход топлива.
Увеличенный расход топлива.	Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Меняю провода, молюсь, завожу — завелась. Не троит, всё путем. В виду того, что внутри одного старого провода я увидел окислы, то решил, что теперь-то уж точно проблема решена. На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода? Делать нечего, рискуем Выезжаем с утра, проехали километров 20, всё отлично, я уже расслабился, хорошо, что едем пока по населенным пунктам.

Сопротивление между высоковольтными выводами УБИТОГО модуля зажигания.

В Вахрушах — опять, по классике — пропадает тяга, машина задергалась. Вероятность поломки обоих очень велика, надеюсь, конечно, обойтись малой кровью и поменять лишь датчик.

Метрах в позади видел магазин автозапчастей ВАЗ, дошел, размялся. Беру для начала датчик, стоит он рублей. Меняю делов там немного, выкрутить пару мелких болтов, вытащить разъем и поменять датчик. Но, блин, болтики прикипели, один открутил, а второй начал завальцовываться, так как к нему толком не подобраться, отвертка нужна с гибким валом типа. Делать нечего — пассатижами тупо отломил датчик, только после этого удалось подлезть и выкрутить пассатижами закипевший болтик.

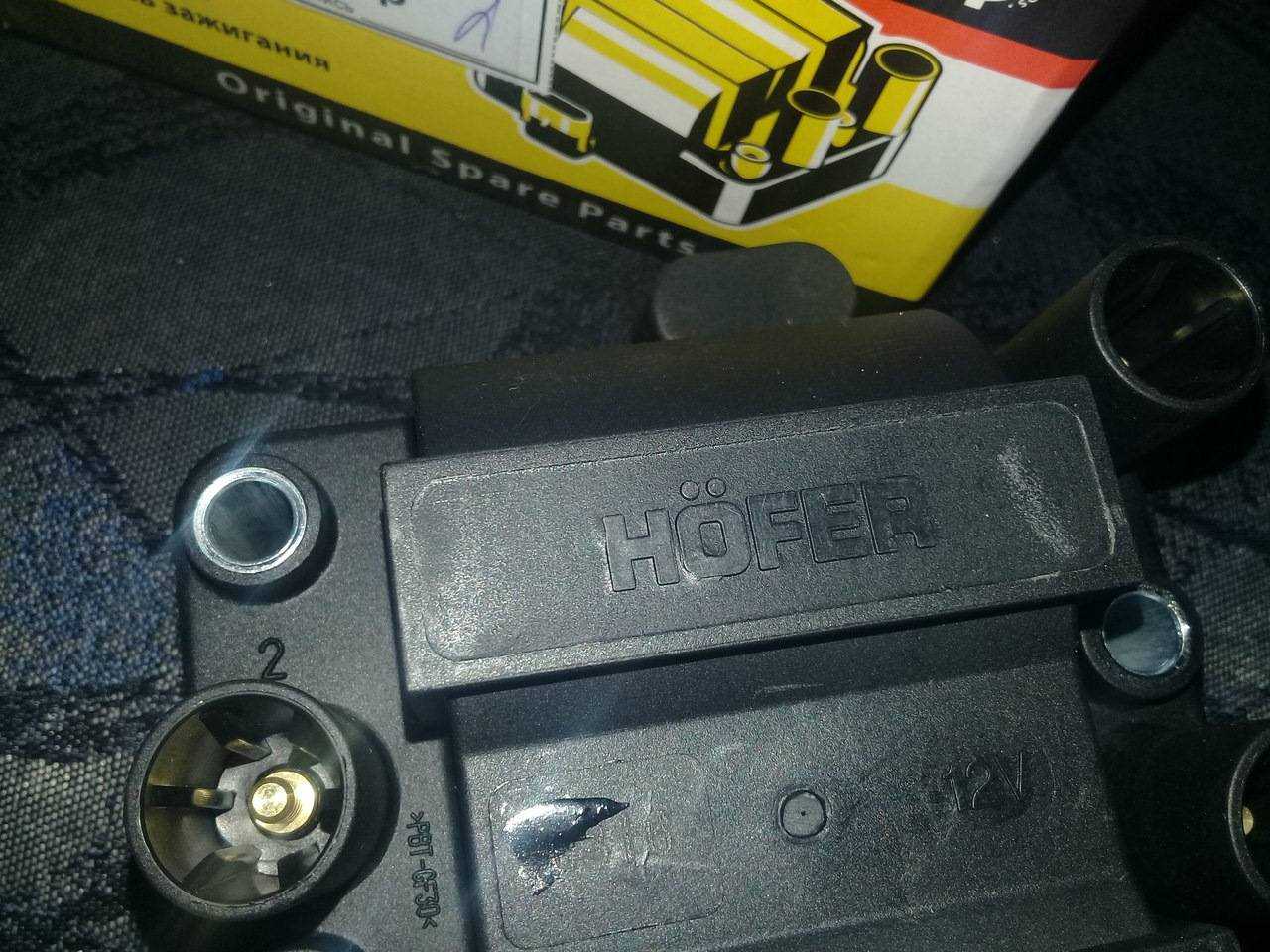

Меняю ДПЗД, завожусь — опять троит, собака. Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗ , он недешевый — стоит рублей, отечественный. Поменять его достаточно легко, МЗ крепится к движку на 3 болтах, от него идут ВВ провода в сам двигатель.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках Бронепровода отмечены стрелочками Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается при нарушении целостности провода — прим. Первые признаки неисправности Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом: Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.
