Описание и расшифровка маркировки
Система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию.
Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.
Как расшифровать маркировку
Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод.
Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

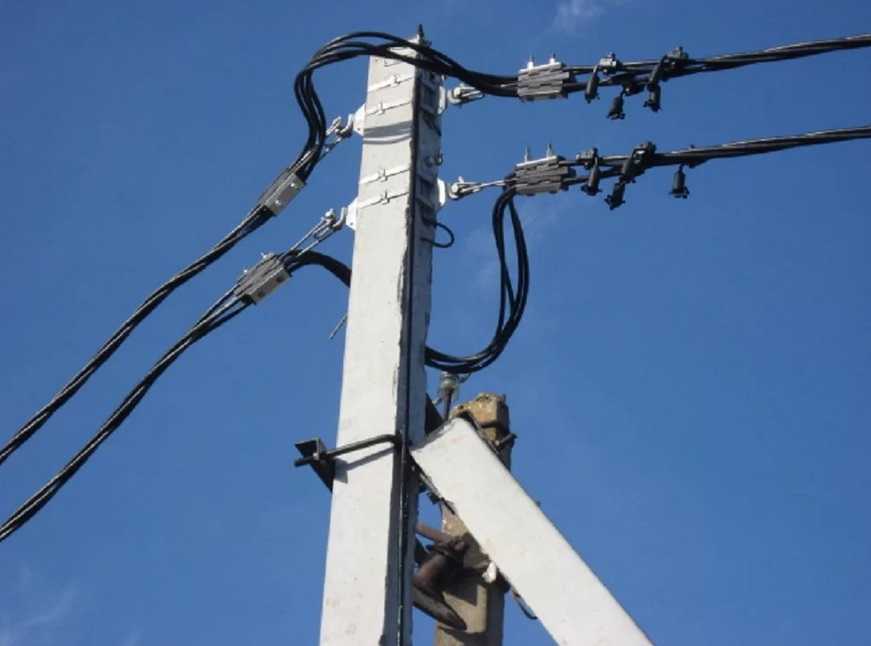

Установка самонесущего изолированого кабеля на опоры.
Подбор расценок для строительных работ
- Перед тем как железобетонные опоры погрузить в грунт, их необходимо обработать битумом, чтобы защитить от воздействия агрессивной среды. Принимаем эти работы по расценке ФЕР33-03-001-03 «Гидроизоляция сборных железобетонных фундаментов ВЛ и ОРУ массой: до 2 т»

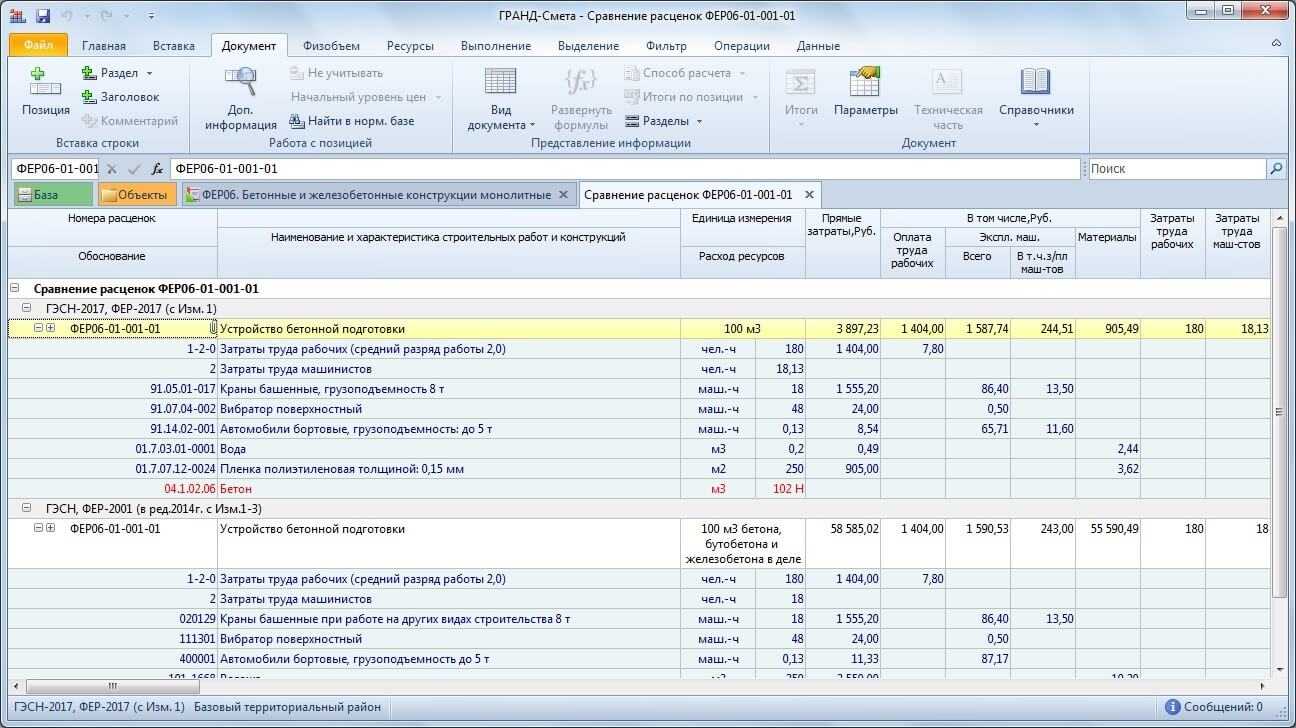

Если Вы работаете в ПК «ГРАНДСмета», то заметите материалы, выделенные красным. Их нужно расценить дополнительно в соответствии с ведомостью объемов работ
ФССЦ-01.2.01.02-0011 «Битум разжиженный РБ-1»
ФССЦ-01.2.01.02-0052 «Битумы нефтяные строительные БН-70/30»
2. После этого опоры устанавливают в проектное положение и принимают эти работы по расценке ФЕР33-04-003-01 «Установка железобетонных опор ВЛ 0,38; 6-10 кВ с траверсами без приставок: одностоечных»
Не учтены ценообразующие материалы:
ФССЦ-05.1.02.07-0064 «Стойка опоры СВ 95-2, бетон B25, объем 0,30 м3, расход арматуры 28,7 кг»
3. Теперь все готово для устройства линии освещения СИП, используем для этого расценку ФЕР33-04-017-01 «Подвеска самонесущих изолированных проводов (СИП-2А) напряжением от 0,4 кВ до 1 кВ (со снятием напряжения) при количестве 29 опор: с использованием автогидроподъемника»
Не учтены ценообразующие материалы:
- ФССЦ-21.2.01.01-0065 «Провод самонесущий изолированный СИП-4 4х16-0,6/1»
- ФССЦ-20.1.01.01-0003 «Зажимы анкерные РА 1500, без кронштейна»
- ФССЦ-20.1.01.08-0017 «Зажим ответвительный с прокалыванием изоляции (СИП): P2-95»
- ФССЦ-20.1.01.08-0012 » Зажим ответвительный с прокалыванием изоляции (СИП): EP95-13″
- ФССЦ-25.2.02.09-0011 «Хомут стяжной, диаметр 10-45 мм, длина 175 мм, разрушающая нагрузка 0,3 кН»
- ТЦ_25.2.02.09_66_6658476752_20.07.2021_01 Кабельный ремешок CSL 350, L=360мм (принят по конъюнктурному анализу)
- ФССЦ-20.2.02.04-0012 «Колпачок изолирующий СЕСТ 16-150»
Расход материалов, которые заложены в расценке ФЕР33-04-017-01, не соответствует фактическим объемам работ, поэтому исключаем их из расценки и принимаем отдельными позициями с соответствующим расходом.
ФССЦ-25.2.02.11-0021 «Лента крепления, ширина 20 мм, толщина 0,7 мм, длина 50 м, из нержавеющей стали (в пластмассовой коробке с кабельной бухтой) F207 (СИП)»
ФССЦ-25.2.02.04-0011 «Кронштейн анкерный (СИП), марка CA 1500/ для концевых опор»
ФССЦ-25.2.02.04-0003 «Комплект промежуточной подвески в составе кронштейн предельная нагрузка 12-20 кН, зажим сечение 16-95 мм2»
4. Установку светильников для уличного освещения принимаем по расценке ФЕР33-04-014-02 «Установка светильников: с лампами люминесцентными»
Не учтены материалы:
ФССЦ-25.2.02.11-0021 «Лента крепления, ширина 20 мм, толщина 0,7 мм, длина 50 м, из нержавеющей стали (в пластмассовой коробке с кабельной бухтой) F207 (СИП)»
ФССЦ-25.2.02.11-0051 «Скрепа для фиксации на промежуточных опорах, размер 20 мм»
Не учтены ценообразующие материалы:
ФССЦ-20.3.01.01-0031 «Кронштейн типа У 116 У3, для подвешивания светильников весом до 10 кг»
ТЦ_20.3.03.04_66_6686059479_26.07.2021_01 «Светильник ДКУ-45 Вт 4000К 5400Лм IP65 серый линза LEDVANCE ECO CLASS» (принимаем по конъюнктурному анализу)

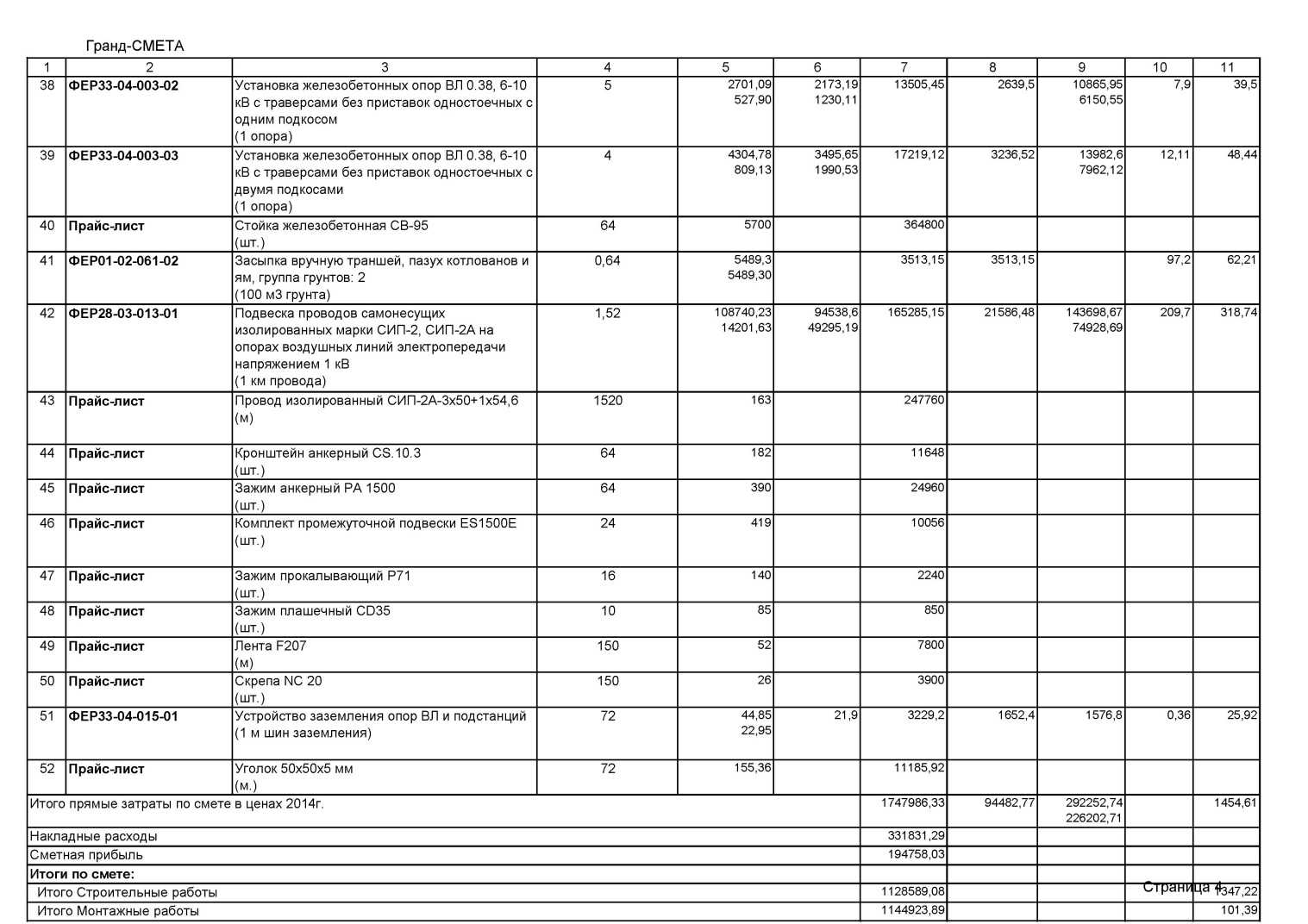

СМЕТА НА СТРОИТЕЛЬСТВО ВОЗДУШНЫХ ЛИНИЙ ВЛ-0,4 кВ
Общие понятия о воздушных линиях ВЛ-0,4 кВ
Хочу продолжить тему электроснабжения населенных пунктов. Самый простой и быстрый способ обеспечения электрической энергией малых населенных пунктов это использование воздушных линий электропередач ВЛ-0,4 кВ. От трансформаторной подстанции выводится провод, который тянется по опорам к потребителям посредством перекидок от основной линии. В настоящее время воздушные линии ВЛ-0,4 кВ выполняются в основном проводом самонесущим изолированным марок СИП-2, СИП-4. При его монтаже не требуется дополнительно протягивать трос, к которому подвязывается неизолированный провод. как это делалось раньше. На рис.1 изображен провод СИП-2 пятижильный и центральной основной несущей. Жилы провода имеют хорошую изоляцию и, соответственно, более безопасен для человека и окружающей среды.
Опоры (стойки) электрических линий воздушных передач ВЛ-0,4 кВ применяются в основном железобетонные СВ-95 и СВ-110 в зависимости от необходимой высоты подвески проводов. Опоры выполнены конусом вниз для удобства погружения в грунт. В поперечном сечении это трапеция. Все это предусмотрено для обеспечения устойчивости воздушных линий ВЛ-0,4 кВ при сильных ветровых нагрузках. Ранее применялись деревянные стойки, которые сейчас заменяют на железобетонные — более прочные и устойчивые. Стойки устанавливаются через определенное расстояние, согласно проекта, обеспечиваются крюками, зажимами и другими комплектующими, необходимыми для безопасной подвески СИП.
рис.2 Стойка воздушной линии электропередач СВ-95
Особенности составления сметы на строительство воздушных линий ВЛ-0,4 кВ
рис.3 Строительство воздушной линии электропередач ВЛ-0,4 кВ
Все необходимые строительные материалы и комплектующие собраны в спецификацию проекта.
Перед началом строительно-монтажных работ на ВЛ-0,4 кВ необходимо выполнить подготовительные работы: очистить территорию от поросли и деревьев без корчевки пней, попадающих в зону строительства воздушной линии.

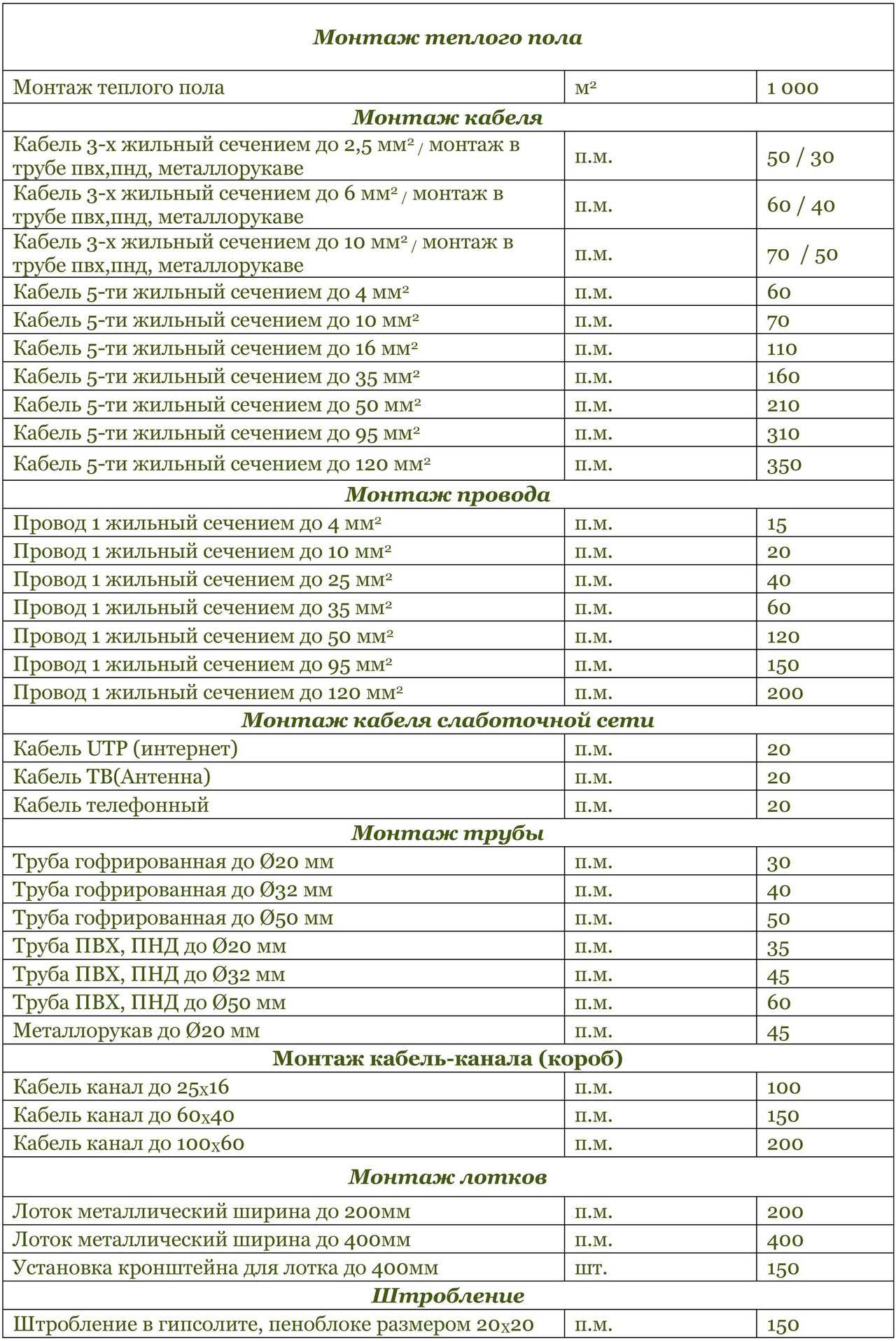

Прайс-лист электромонтажные работы — НН
Прокладка кабеля сечением до 4 мм. кв. по конструкциям — скрытая проводка.
м
50
Прокладка кабеля сечением до 4 мм. кв. по конструкциям — открытая проводка.
м
60
Прокладка кабеля сечением 6 — 10 мм. кв. по конструкциям — скрытая проводка.
м
60
Прокладка кабеля сечением 6 — 10 мм. кв. по конструкциям — открытая проводка.
м
70
Стоимость замены электропроводки сечением до 4 мм. кв.
м
50
Прокладка трубы гофрированной до 32 мм. по конструкциям — открытая проводка.
м
50
Прокладка трубы гофрированной до 32 мм. по конструкциям — скрытая проводка.
м
60
Затягивание проводов в трубы сечением до 4 мм. кв.
м
25
Затягивание проводов в трубы сечением 6 — 10 мм. кв.
м
55
Прокладка кабель-канала до 40х40 мм. по конструкциям — открытая проводка.
м
80
Стоимость прокладки кабеля в кабель-каналах
м
30
Монтаж системы теплый пол: кабельный
м2
400
Монтаж системы теплый пол: кабельный (маты)
м2
300
Монтаж системы теплый пол: пленочный инфракрасный
м2
250
Установка коробки монтажной
шт
65
Установка коробки распределительной (гипсокартон)
шт
82
Сборка схем (зачистка, скрутка, сварка жил, изоляция) до 3 кабелей в коробке
шт
250
Установка щита учетно-распределительного (до 50 модулей), встраиваемого в стену (пеноблок,кирпич, бетон)
шт
700
Сборка щита учетно распределительного (один 1-полюсный Авт. Выкл. = 1 модуль.)
мод
125
Подключение щита учетно распределительного (один 1-полюсный Авт. Выкл. = 1 модуль.)
мод
125
Установка сборка и подключение автоматического выключателя 1 полюсного
шт
125
Установка сборка и подключение автоматического выключателя 3-х полюсного
шт
375
Установка сборка и подключение УЗО 2-х полюсного
шт
250
Установка сборка и подключение УЗО 4-х полюсного
шт
500
Установка счетчика однофазного
шт
990
Установка счетчика трехфазного, прямого и трансформаторного включения
шт
1490
Установка трансформатора тока
шт
865
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 100 А, с подключением (8 присоединений)
шт
1995
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 250 А, с подключением (8 присоединений)
шт
2570
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 400 А, с подключением (8 присоединений)
шт
3197
Монтаж защитного контура заземления (3 вертикальных электрода+ горизонтальный) под ключ с разработкой грунта и обратной засыпкой .
шт
29950
Установка розетки открытой проводки
шт
100
Установка розетки скрытой проводки
шт
89
Установка выключателя открытой проводки
шт
100
Установка выключателя скрытой проводки
шт
79
Установка регулятора теплого пола
ш
499
Установка настенного светильника (бра)
шт
255
Установка встраиваемого светильника
шт
227
Подключение патрона Е14, Е27 керамического
шт
25
Реконструкция и строительство ВЛ-0,4-10 кВ с самонесущими изолированными и защищенными проводами
ООО «Электростроймонтаж» осуществляет работы по:
- реконструкции и строительству ВЛ-0,4 кВ с применением самонесущих изолированных проводов СИП-2 и СИП-4;
- реконструкции и строительству ВЛ-10 кВ с применением изолированного провода СИП-3;
- установке на ВЛ-10 кВ реклоузеров и пунктов высоковольтного учета.
Многолетний опыт строительства и эксплуатации воздушных линий электропередачи с неизолированными (голыми) проводами показал недостаточную надежность таких линий и их повышенную опасность. В настоящее время рекомендовано применение изолированных проводов для воздушных линий электропередачи.
Преимущества самонесущих изолированных проводов:
- резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания;
- уменьшение затрат на монтаж ВЛ, связанное с вырубкой более узкой просеки в лесной местности;
- повышение уровня механизации работ;
- возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ);
- возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи (для ВЛИ-0,4 кВ);
- снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными;
- простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа (для ВЛИ-0,4 кВ);
- высокая пожаробезопасность, связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств;
- значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства (для ВЛИ-0,4 кВ);
- улучшение общей эстетики в городских условиях;
- значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.
Появление вакуумных реклоузеров в высоковольтных электрических сетях напряжением от 6 до 35 кВ было обусловлено стремлением найти средства, которые, несмотря на возникающие аварийные ситуации, гарантировали бы надежность обеспечения потребителей электрической энергии.
Реклоузер – устройство автоматического управления и защиты воздушных ЛЭП на основе вакуумных выключателей под управлением специализированного микропроцессора. Помимо защитных и противоаварийных функций реклоузеры могут выполнять функции мониторинга и учёта характеристик и параметров электросетей.
Реклоузеры представляют собой не нуждающиеся в обслуживании автономные интеллектуальные устройства, которые обладают специфическими функциональными и конструктивными особенностями и являются основой для создания распределительных сетей, наделенных высокой эффективностью и надежностью.
Чем больше реклоузеров установлено в сети, тем выше надежность электроснабжения потребителей, тем больше скорость поиска места повреждения и скорость восстановления электроснабжения потребителей поврежденного участка.
К тому же при реализации в реклоузере функции коммерческого учета электроэнергии появляется возможность не только производить своевременные отключения поврежденного участка, но организовать высоковольтный коммерческий учет электроэнергии на границе балансовой принадлежности.
Пункты высоковольтного учета могут функционировать и отдельно от реклоузеров.
Возможные ошибки при монтаже
При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:
Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»
Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.
Подбор расценок для монтажных работ
1. К светильнику нужно протянуть кабель через консоль, эту работу принимаем по расценке ФЕРм08-02-412-02 «Затягивание провода в проложенные трубы и металлические рукава первого одножильного или многожильного в общей оплетке, суммарное сечение: до 6 мм2»
В сборниках на монтаж не включены ценообразующе материалы, поэтому отдельной позицией расцениваем кабель КГхл.
ФССЦ-21.1.05.01-0038 «Кабель силовой гибкий КГ 3х1,5-660/ к светильникам»
2. Работы по заземлению светильников принимаем по расценке ФЕРм08-02-472-10 «Проводник заземляющий из медного изолированного провода сечением 25 мм2 открыто по строительным основаниям»
Отдельно расцениваем материалы, которые данной расценкой не предусмотрены:
- ТЦ_21.2.03.05_66_6678051395_21.07.2021_01 Провод ПуГВ 1х16 (принят по конъюнктурному анализу)
- ФССЦ-01.7.15.02-0034 «Болты анкерные с гайкой, размер 10,0х40 мм»
- ФССЦ-20.2.10.04-0004 «Наконечники кабельные медные луженые под опрессовку 16-6-6-М УХЛ3»
- ФССЦ-20.1.01.11-0021 «Зажим соединительный: плашечный ПС-1-1»
Так как работы проводим по бухгалтерии как ремонт, к сметной прибыли расценок из строительных сборников применяем понижающий коэффициент 0,85.
ОБРАЗЕЦ СОСТАВЛЕНИЯ СМЕТНОЙ ДОКУМЕНТАЦИИ ПО ПОНИЖАЮЩИМ ПОДСТАНЦИЯМ НАПРЯЖЕНИЕМ 35 кВ И ВЫШЕ
В качестве примера приведена сметная документация на строительство ПС 330/110/10 кВ с заходами ВЛ 110 кВ на стадии проекта, состоящая из сводки затрат, сводного сметного расчета, объектных смет, сметных расчетов и части локальных смет (титульный лист, табл. 3.1, пояснительная записка, табл. 3.2-3.11).
Примеры приведены выборочно с указанием об этом в конкретном материале. В образце приводятся также ведомственные показатели транспортных расходов оборудования.
Сметная документация составлена в соответствии с СН-202-81* в ценах и нормах, введенных с 1.01.1984 г.
Строительство ПС осуществляется в I территориальном районе, в Московской области, в III температурной зоне. Подстанция сооружается на незастроенной площадке, с сухими грунтами II группы при II группе просадочности. Закрепление стоек ОРУ производится в отрытых котлованах. Строительство ПС будет производить мехколонна треста Центрэлектростройподстанции.
За основу определения стоимости ПС на стадии проекта приняты: сборник УПСС по ПС и В Л УСН-сборник 19.1 и 10.2, сборник ЕРЕР-84, ценники сметных цен на местные строительные материалы, ценник средних районных сметных цен на электросетевой железобетон ЭСЦ-84; сборники на монтаж оборудования и прейскуранты промышленности.
Накладные расходы приняты в следующих размерах:
на строительные работы-16%;
на внутреннюю сантехнику-13,9%;
на монтаж металлоконструкций-8,в%;
плановые накопления основной заработной платы-8%.
Лимитированные затраты определены по действующим нормативам.
Резерв средств на непредвиденные работы и затраты принят:
для объектов ПС, строящихся по типовым и повторно-применяемым экономичным индивидуальным проектам при наличии рабочей документации-3%;
для объектов ПС, сметы по которым составлены по индивидуальным проектам (ОРУ, коммуникации, дороги и т.п.) до разработки рабочей документации,-5%.
Средневзвешенный размер резерва средств по объектам ПС без захода ВЛ, включенный отдельной строкой в сводный сметный расчет, определен специальным расчетом с учетом удельного веса применения индивидуальных и типовых проектов. На строительство жилого дома составлен отдельный сводный сметный расчет. Для определения полной стоимости строительства составлена сводка затрат по форме № 2.
На подстанции предусматривается установка двух автотрансформаторов 330/110/10 кВ мощностью по 200 MB-А с устройством встроенного регулирования напряжения под нагрузкой (РПН) и батарей статических конденсаторов 110 кВ мощностью 55,7 Мвар, строительная часть предусматривается еще под два автотрансформатора, устанавливаемые во II очередь. В соответствии с заданием на проектирование предусматривается строительство захода существующей ВЛ 110 кВ. Все основные здания на ПС сооружаются из сборных железобетонных элементов.
Из объектов вспомогательного назначения предусмотрены: компрессорная установка на три компрессора типа ВШ-3/40 м3 и восемь воздухосборников; открытый склад масла на два бака; здание вспомогательного назначения типа I; резервуар для воды; открытый маслоуловитель. Техническое и хозяйственно-питьевое водоснабжение предусматривается от собственной артезианской скважины.
Доставка автотрансформаторов, всего оборудования и строительных грузов осуществляется по подъездной автодороге, примыкающей к существующей автодороге с твердым покрытием. Доставка автотрансформаторов от железнодорожной станции разгрузки осуществляется на автотрейлере.
Для обслуживающего персонала ПС предусмотрено строительство 16-квартирного жилого дома. Площадь подстанции в пределах ограды-14 га.
Полная сметная стоимость ПС по сводке затрат составляет 5963,14 тыс. руб., в том числе стоимость жилого дома 116,4 тыс. руб.
Сметная стоимость ПС с заходом ВЛ составляет 5846,74 тыс. руб., в том числе: по ПС-5785,92 тыс. руб.; в том числе СМР- 2540,11 тыс. руб., по заходам ВЛ-60,82 тыс. руб; в том числе СМР- 47,06 тыс. руб.
Способы крепления к разным поверхностям
Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:
- Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
- Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Установка дюбеля
- Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж
Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.
К бетонному столбу
К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.
Один из способов опустить кабель вдоль железобетонного столба
Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.
В металлической трубе
Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.
Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене
Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.
К тросу
Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.
Подвесы для крепления кабеля к тросу
Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

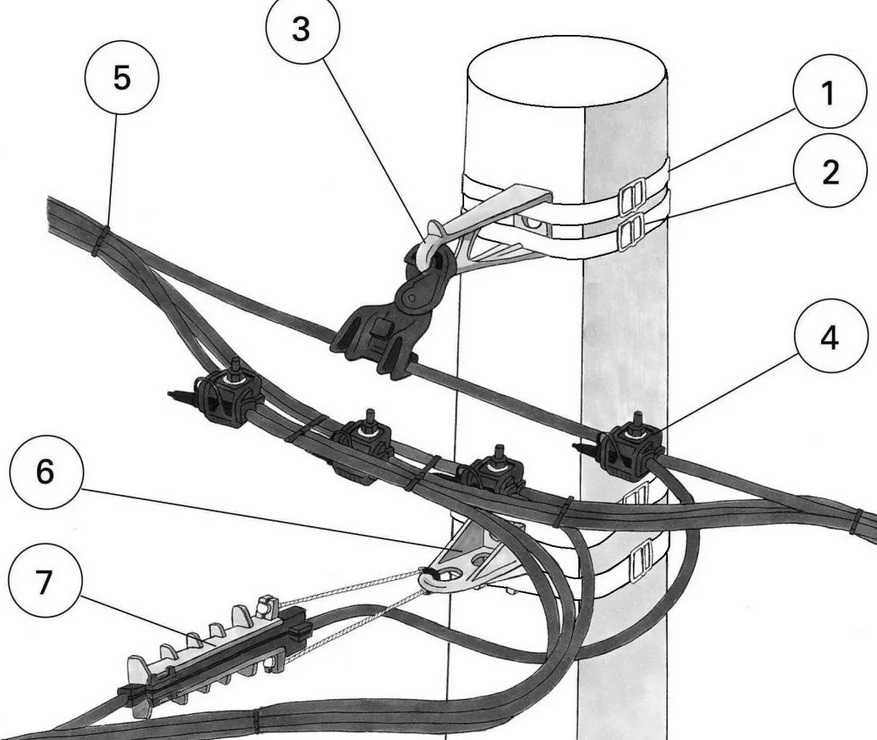

Разновидности крепежа для СИП
Для прокладки самонесущего провода используют следующие крепежные элементы:
- промежуточные поддерживающие зажимы;
- кронштейны для крепления анкерных зажимов;
- кронштейны для крепления промежуточных зажимов;
- анкерные кронштейны для проводов энергопотребителя;
- анкерные зажимы для изолированной несущей нейтральной жилы;
- анкерные зажимы для проводов энергопотребителя;
- монтажные крюки;
- крепежную ленту (лента должна быть из нержавейки);
- скрепы из нержавейки;
- бугели из нержавейки;
- стяжки крепежные;
- фасадные крепления для СИП;
- вязки спиральные.
Хомуты
Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.
Анкерные зажимы
С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.
Фасадные и столбовые кронштейны
Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.
Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.
Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
Прайс-лист на строительство воздушных и кабельных линий (ЛЭП)
п/п
Наименование работ
Ед. изм.
Цена за ед.
УСТАНОВКА ОПОР
1
Развозка опор по трассе
шт.
400
2
Установка опоры промежуточной 9,5 м., от:
шт.
1500
3
Установка укоса 9,5 м., от:
шт.
1800
4
Установка опоры промежуточной 11 м., от:
шт.
1900
5
Установка укоса 11 м., от:
шт.
2200
6
Монтаж узла крепления опор
шт.
900
МОНТАЖ ПРОВОДА
7
Монтаж СИП-2 (СИП-4) сеч. до 16 мм.кв., от:
м.п.
40
8
Монтаж СИП-2 (СИП-4) сеч. до 25 мм.кв., от:
м.п.
45
9
Монтаж СИП-2 сеч. до 35 мм.кв., от
м.п.
60
10
Монтаж СИП-2 сеч. до 50 мм.кв., от:
м.п.
120
11
Монтаж СИП-2 сеч. до 75 мм.кв., от:
м.п.
150
12
Монтаж СИП-2 сеч. до 90 мм.кв., от:
м.п.
180
13
Монтаж СИП-2 сеч. до 120 мм.кв., от:
м.п.
200
14
Монтаж СИП-3 сеч. до 35 мм.кв., от:
м.п.
25
15
Монтаж СИП-3 сеч. до 50 мм.кв., от:
м.п.
30
16
Монтаж СИП-3 сеч. до 75 мм.кв., от:
м.п.
60
17
Монтаж СИП-3 сеч. до 90 мм.кв., от:
м.п.
70
18
Монтаж неизолированного провода
м.п.
30
ТРАВЕРСЫ, РАЗЪЕДИНИТЕЛИ, ОГОЛОВКИ
19
Монтаж траверс стальных ТН, от:
шт.
270
20
Монтаж разъединителей ВЛ, от:
шт.
3000
21
Монтаж грозоразрядных устройств
шт.
700
ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ
22
Разработка грунта вручную, глубиной до 2 м
м 3
600
23
Повторное заземление опоры
шт.
1200
24
Установка прожектора (светильника), отдельно устанавливаемого на кронштейне
шт.
1500
25
Прокладка кабеля в готовых траншеях, от:
м.п.
120
26
Ввод в здание из асбестоцементных труб
шт.
3000
27
Маркировка кабеля и концов
шт.
50
28
Устройство постели под кабель
м.п.
150
29
Нарезка швов в дорожных покрытиях
м.п.
700
30
Монтаж концевых муфт, от:
шт.
5000
31
Устройство пересечений КЛ с газопроводами, водопроводами
шт.
3200
32
Восстановление дорожного покрытия
м 2
4000
33
Укладка асбоцементных/ПНД труб
м.п.
120
34
Сверление отверстий в бетоне для ввода в здание
шт.
3000
35
Устройство уплотняемых трамбовками слоев
м.п.
190
36
Обратная засыпка грунта
м 3
350
СИСТЕМЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ
37
Устройство спуска-подъема по опоре
шт.
1200
Преимущества и недостатки использования СИП
Эти провода позволяют:
- обеспечить нужный класс электробезопасности;
- повысить надежность сети во время эксплуатации;
- уменьшить расходы на содержание электросети (до 80%);
- сократить сроки монтажа и уменьшить трудозатраты;
- размещать электропроводные линии на стенах зданий;
- сократить потери при передаче электричества (благодаря небольшому сопротивлению);
- подключать объекты без отключения главной питающей линии;
- прокладывать и подключать линии своими силами.
Минусы СИП:
- стоят на 20-25% больше, чем обычные провода без изоляции;
- многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
- позволяют прокладывать только воздушные ЛЭП.
Описание и виды СИП
Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.
На сегодняшний день существуют такие виды СИП:
- СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
- СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
- СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
- СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
- СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.
Меры безопасности
При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.
- Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
- Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
- Нельзя использовать поврежденный кабель;
- Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
- Работу производить строго с использованием спецодежды;
- Провода под напряжением изолируются специальными накладками;
- Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.
Подключение к приборам учёта
Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.
Фасадные крепления СИП для кирпичного и деревянного дома.
Способы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.
Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.
А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому
Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху
