Расшифровка значков на панели приборов лада нива

Приборная панель ваз 2131 инжектор

Иван Скрыдлов (aka Aktuator) 2005

Задача установить на автомобиль ВАЗ 21214 двухокошечную комбинацию приборов от модели ВАЗ 2110 ,VDO.

Для начала была снята штатная комбинация приборов, переписаны цвета проводов в БЕЛОМ и КРАСНОМ разъемах и установлено их назначение (см. соответствующие таблицы). Следующим шагом было составление таблицы перекоммутации проводов в разъемах для новой комбинации приборов. Она находится ниже в тексте.

Одной из сложностей было подключение всех индикаторных ламп, специфичных для Нивы и отсутствующих в «десятке». А это: блокировка дифференциала, обогрев стекла, задние противотуманные фонари (для двух последних позиций было решено ограничиться индикацией на самих кнопках). И наоборот, подключение ламп и датчиков, имеющихся в «десятке» и отсутствующих в Ниве (указатели поворотов, датчик скорости, датчик температуры окружающей среды). Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотов были проведены дополнительные провода от кнопки аварийной сигнализации. И по одному проводу было проведено для датчика температуры окружающей среды, закрепленного между левой фарой и радиатором охлаждения. Сигнал от датчика скорости был взят из восьми контактного разъема дополнительного жгута зажигания. И, наконец, через дополнительную колодку с предохранителем 5 А был подведен постоянный плюс от клеммы 30 . Взят этот самый плюс с толстого розового провода, идущего от генератора к замку зажигания.

Очень сложно было вытаскивать провода из белой и красной колодок. Дело в том, что помимо фиксаторов на клеммах обжатых на концах проводов, в колодках имелись так же отлитые при их производстве пластиковые фиксаторы. Поэтому, чтобы вытащить клеммы, нужно было одновременно нажимать на оба фиксатора, да еще и за провод тянуть. В общем, очень не хватало третьей руки.

С закреплением проблем не возникло, поскольку, конструктивно, посадочные места для крепления обеих комбинаций приборов абсолютно идентичны.

К недостаткам сделанной работы можно отнести чуть более широкую видимую часть у «ВДОшной» комбинации, чем у штатной накладки. Из-за этого, чтобы увидеть крайние лампы в нижнем ряду, нужно слегка приблизить голову вперед по ходу автомобиля. Кроме того, между накладкой и верхними углами комбинации приборов, образовались небольшие зазоры. Впрочем, механическая доработка в поставленную задачу не входила, клиент остался доволен, а последний недостаток – несоответствие показаний «датчика уровня топлива» реальным остаткам топлива в баке в связи с иной геометрической формой последнего, надеюсь, в ближайшее время буден устранен.

Работа производилась в течение нескольких дней, по мере появления окон между клиентами и заняла около трех-четырех часов времени.

Приборные панели Лада Нива 4х4

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

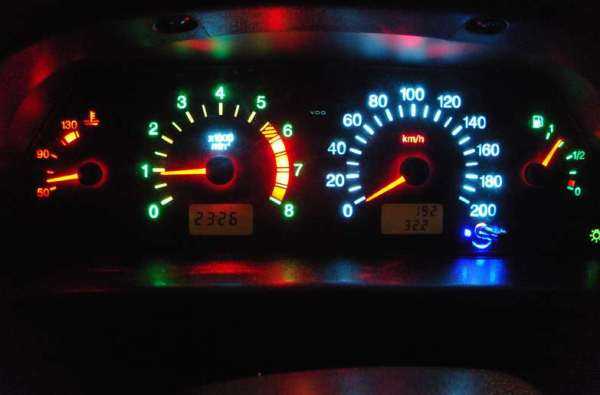

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Проверка датчиков.

Для того, чтобы проверить ДС необходимо наличие мультиметра, затем выполнить определенный порядок действий:

1. Отключаем датчик.
2. Подключаем красный (положительный) щуп к контакту ДС.
3. Замыкаем черный (минусовой) щуп на массу.
4. На вал фиксируем трубку подходящего диаметра для того, чтобы иметь возможность вращать его.
5. Переводим переключатель мультиметра в режим измерения малого напряжения.
6. Необходимо вращать вал и наблюдать за показаниями: при увеличении оборотов показатели на дисплее мультиметра будут возрастать. Если показания не меняются, датчик неисправен.

Другой способ не требует снятия датчика. Для этого нужно поддомкратить одно колесо таким образом, чтобы оно оказалось на расстоянии от земли и могло свободно вращаться. После этого к разъемам ДС нужно подключить мультиметр. Нужно вращать колесо и наблюдать за показаниями прибора. Изменение напряжения так же будет свидетельствовать об работоспособности.

Установка приборной панели ВАЗ 2110 на Lada 4×4 (ВАЗ 2121, 2131)

Lada 4×4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.

Потребуется: панель приборов VDO с каталожным номером 21150-3801010, накладка комбинации приборов (артикул: 21214-5325124-00), датчик скорости, для карбюраторной Lada 4×4 нужен еще датчик уровня бензина от инжекторной, клеммы «мама» не менее 8 шт, провод 0,75 около 10 м.

Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Lada 4×4), поэтому главная задача переподключить провода в нужном порядке.

Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).

Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.

Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.

Кстати, а вы знаете, как сделать тюнинг панели ВАЗ 2110? Например, установить накладку , колодцы или затонировать !

Причины пропадания зарядки аккумулятора

• 3 — указатель уровня топлива.
• 4 — спидометр.
• 5 — суммирующий счетчик пройденного пути.
• 6 — суточный счетчик пройденного пути.
• 7 — рукоятка установки на нуль счетчика пройденного пути.

На чем ‹ Нивы ‹ Электрика — Проблемы панели приборов — Страница 2 При выходе из строя, например, прикуривателя в дороге необходимо:

Подсветка приборов

jou писал(а): Поправочка:ещё не горит левая лампочка подсветки номерного знака. По камасутре она тоже на этом предохранителе.

Лампочка подсветки номера всёж таки горит, также как и всё остальное.

Снял я регулятор яркости подсветки и вместо него напрямую ставлю скрепку. В результате сгорает восьмой предохранитель и гаснут все лампы на этом предохранителе. Что бы это значило. Может напрямую ток слишком большой?? Регулятор то всёж таки сопротивление.

jou Читатель Возраст: 42 Сообщения: 41 Зарегистрирован: 13 янв 2009, 15:12 Авто: Ваз 2121, 90г. Пол: Мужской

Как снять приборную панель в Нива (ВАЗ 21214 инжектор)?

Панель приборов присутствует в любом автомобиле. Она совмещает в себе массу различных приборов для контроля за автомобилем. Также иногда эту часть автомобиля называют торпедо

На любой торпедо должно соблюдаться одно важное правило: она не должна закрывать обзор водителю и обязана предоставлять полную видимость своих приборов. На автомобиле ВАЗ 21214 все эти правила с точностью выполняются

ВАЗ 21214

Содержание панели

На ВАЗ 21214, на котором установлен инжектор, имеется масса различных приборов на панели, среди них можно отыскать:

• Спидометр и тахометр (что сообщают о скорости движения автомобиля и оборотах коленчатого вала).
• Показатель температуры двигателя.
• Показатель уровня топлива в бензобаке.
• Индикатор включения поворотных огней.
• Масса контрольных ламп, что свидетельствуют о поломках: заряд аккумуляторной батареи, стояночный тормоз, давление масла в системе смазки двигателя, лампа “проверьте двигатель”, лампа аварийного положения всей тормозной системы.
• Одометр (считает километры, что машина успела пройти с самого своего схода с конвейера).

Значимость торпедо

Панель приборов включает все эти вышеперечисленные элементы и располагает в себе так, что их всегда видно водителю, из любого положения. Опытные водители отмечают, что следить за состояние всех приборов необходимо тщательно, так как от их работоспособности зависит и состояние всего автомобиля ВАЗ 21214 и двигателя инжектор.

Панель приборов Нива 21214

К примеру, датчик заряда аккумуляторной батареи может загодя оповестить о плохом заряде, и хозяин автомобиля поймет, что пришел в негодность ремень, приводящий в действие генератор. Когда ремню придет окончательный конец, то он сначала начнет причудливо свистеть, а потом и лопнет и вовсе.

Случись это в длительной дороге машина будет обездвижена. Также Панель приборов имеет, казалось бы, простейший датчик температуры двигателя ВАЗ 21214, так как следить за тем как греется инжектор нужно обязательно. Однако именно он может предотвратить перегрев двигателя.

Вовремя бросив взгляд на панель приборов можно предотвратить резкий перегрев мотора.

Снятие панели

Иногда бывает так, что необходимо снять панель, часто, когда нужно все-таки заменить какой-то вышедший из строя прибор машины ВАЗ 21214, например, датчик того в каком состоянии инжектор. Сделать это самостоятельно не так уж и сложно. Сначала нам придется открутить и снять всю обшивку вокруг панели, чтобы добраться до крепежных болтов. Следующим будет откручивание винтов крепления рычагов отеплителя. Далее, нужно ключом открутить под панелью две гайки, они расположены в области руля. Теперь вокруг комбинации приборов откручиваем все болты. Теперь просто отыскиваем все саморезы по периметру панели и с усилием снимаем ее со шпилек.

Распиновка щитка приборов ВАЗ 2121

Колодка X1 (красного или оранжевого цвета)

Колодка Х2 (белого или другого цвета, кроме красного/оранжевого)

К клемме «15» выключателя зажигания

Контрольная лампа дальнего света

Низковольтный вход тахометра

К габ. освешению (контрольная лампа)

К регулятору освещения приборов

К клемме «15» замка зажигания

Высоковольтный вход тахометра

К выключателю аварийной сигнализации

К клемме «50» замка зажигания (стартер)

К выключателю контрольной лампы стояночного тормоза

Контрольная лампа противотуманных фонарей

Контрольная лампа обогрева заднего стекла

К датчику блокировки дифференциала

К датчику аварийного давления масла

К датчику уровня тормозной жидкости

К датчику температуры охлаждающей жидкости

Диагностика Нивы Шевроле

Получить информацию о том как работает большинство агрегатов помогает диагностический разъем Шевроле Нива, в который по средством Bluetooth или кабеля подключается специальное оборудование

Поэтому если вы хотите провести самостоятельную диагностику важно знать где он находится

Разъем в Ниве находится под под рулем справой стороны, а сама распиновка со стороны водителя под торпедой. Для проверки бортового компьютера нужно использовать специальное оборудование которое передает всю необходимую информацию на ноутбук. Передача данных осуществляется при помощи COM порта в который устанавливается разъём типа K-LINE.

Когда происходит подключение на экране ноутбука могут появляется ошибки. В этот момент ненужно переживать так как появление таких сообщений может быть из-за отсутствия связи с самим прибором. Так же следует проверить установлена ли штатная противоугонная система, если да то проверти сам адаптер. Если имеется стандартное расположение то он в диагностическую линию подключается между ЭБУ и иммобилизатором. А в случае отсутствия на его место устанавливается заглушка. Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже:

В зависимости от года выпуска модели разъёмы могут отличаться друг от друга.

Самодиагностика

Если нет возможности произвести проверку специальным прибором, то это можно сделать при помощи самодиагностики, которая поможет быстро выявить все неполадки связанные с работой автомобиля. Для этого нужно нажать на кнопку одометра и включить зажигание. Стрелка спидометра начнет подниматься в верх, нажав повторно на экране появится информация о прошивке, а нажав еще раз появятся все имеющиеся ошибки.

Давайте рассмотрим более подробно коды ошибок Шевроле Нива с расшифровкой:

Во время самодиагностики часто выскакивает ошибка 8 и ошибка 14 первая информирует о неполадках в тормозной системе, а вторая связанна с расходом топлива, довольно часто это глюк системы, но в любом случае нужно заменить датчик отвечающий за эти механизмы, или обнулить память сбросив клеммы АКБ.

Как показывает практика знание как произвести самостоятельную проверку очень полезны, так как эти знания помогают быстро выявить неисправность, и вовремя ее устранить.

Ошибка чек энджин

Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.

Давайте рассмотрим основные причины по которым может появится данное предупреждение:

Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной. В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала.

В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Чип тюниг

Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Суть этой процедуры в том что бы за счет корректировки оптимальных заводских настроек в электронном блоке управления снять установленные ограничения. Данная процедура помогает извлечь дополнительную производительность заложенную в моторе.

Весь процесс можно разделить на несколько этапов:

Основным достоинством данной процедуры является:

К недостаткам можно отнести:

Каждый специалист относиться по разному к чип-тюнингу, кто то считает его полезным, а некоторые что эта процедура может негативно сказаться на работоспособности автомобиля, при этом уменьшая его ресурс.

Подводя итог можно сделать вывод что выявить коды ошибок на Нива Шевроле можно как самостоятельно так и при помощи специального прибора. В случае появления неисправностей их нужно устранить как можно скорей иначе это может привести к необратимым негативным последствиям в работе всей системы.

Описание и расположение индикаторов и приборов на панели

1. Сначала необходимо на облицовке контрольного щитка демонтировать две заглушки и открутить саморезы. Далее, откручиваются саморезы, фиксирующие козырек приборки.
2. Правая часть облицовки панели вытягивается, демонтируются колодки с клавиш, а также разъем. Далее, облицовка контрольного щитка выводится с левой стороны, сделав это, вы можете демонтировать кнопку активации габаритных огней и оптики. После этого облицовку щитка можно полностью демонтировать.
3. Выкручиваются два самореза приборки, сам щиток извлекается, отключаются все разъемы и штекеры. Если в работе щитка имеются проблемы, то они решаются на этом этапе. Приборка ремонтируется, производится ее пайка, меняются выгоревшие лампочки.
4. Далее, производится установка щитка. При монтаже учитывайте, что отверстия в стальной планке, расположенной под приборкой, должны правильно совпасть. Дальнейшая установка производится в порядке, обратном снятию.

Сигнальная лампа моргает Основные нюансы и особенности замены контрольного щитка на Ниве приведены на видео ниже (автор — Владимир Кучер).

Отказала приборка на Ниве — причина

Для большинства классических версий актуальны проблемы.

1. Перегорел соответствующий предохранитель. Обычно это вставка F2.
2. Имеются проблемы с проводкой. В классических моделях авто подобные проблемы не редки. Здесь следует проверять провода на предмет повреждений изоляции, расшатывание, окисление контактных групп, обрывы.
3. Повреждение приборки. Здесь следует проверить схему устройства на предмет поломок и наличия подгораний.

Если речь идет о современных модификациях с ЭБУ, поиск проблемы легче выполнить посредством компьютерной диагностики. Стандартные ошибки БК точно укажут на расположение неисправности.

Не горит панель приборов Нивы

Аналогично проверяется подсветка щитка. Если панель периодически моргает либо погасла только часть индикаторов — проверьте проводку. Здесь обычно окисляются контактные группы. Также возможно нарушение целостности изоляции, перегорание отдельных лампочек. Если подсветка погасла целиком — проверьте предохранитель освещения.

Схема комбинации приборов, поиск и устранение неисправностей комбинации приборов

Примечание Независимо от модификации комбинации приборов (до 2009 г.в), алгоритм поска и устранения неисправностей примерно одинаков. Электронная комбинация приборов (после 2009 г.) ремонту не подлежит, за исключением замены ламп сигнализаторов и подсветки приборов. Составляющие узлы комбинации приборов в запасные части не поставляются, поэтому в случае отказа одного из приборов комбинацию следует заменять в сборе.

Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: спидометр со счетчиком пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, сигнализаторы.

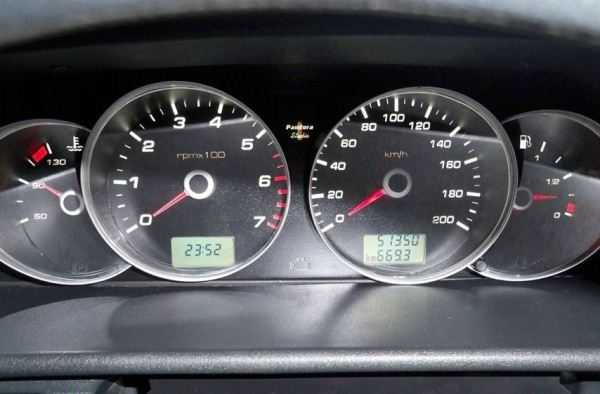

С 2009 года на автомобили Lada Niva 4×4 устанавливают электронную комбинацию приборов, заимствованную у семейства «Самара-2». Она включает в себя электронные спидометр и тахометр, жидкокристаллический индикатор счетчика общего и суточного пробега (одометр), жидкокристаллический индикатор часов и температуры окружающего воздуха, указатель температуры охлаждающей жидкости, указатель уровня топлива, двенадцать сигнализаторов и шесть ламп подсветки. Работой приборов управляет электронный модуль, в который поступают сигналы от датчиков. Указатели температуры и уровня топлива — электромагнитного типа. Стрелки тахометра и спидометра приводятся в действие шаговыми электродвигателями.

Схема соединения жгута проводов панели приборов (после 2009 г)

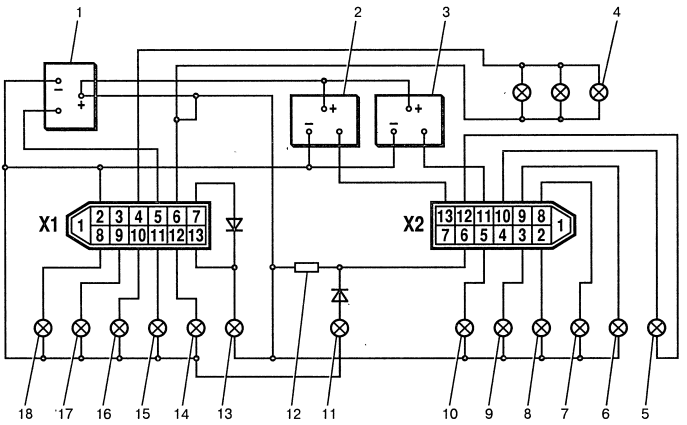

Схема соединений комбинации приборов выпуска с 1996г. (вид изнутри)

1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы управления двигателем; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота;

12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.

Схема соединений комбинации приборов выпуска до 1996 г. (вид сзади)

Схема комбинации приборов ВАЗ-21215-10 (дизель)

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Особенности щитка приборов на Нивах и секреты его ремонта

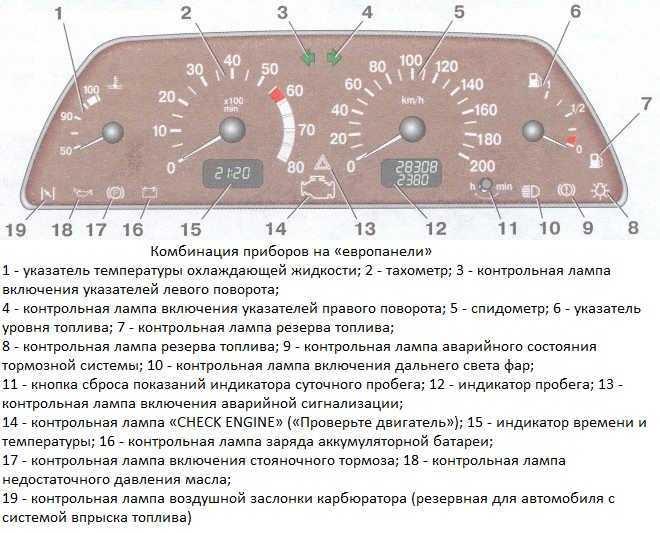

Описание и расположение индикаторов и приборов на панели

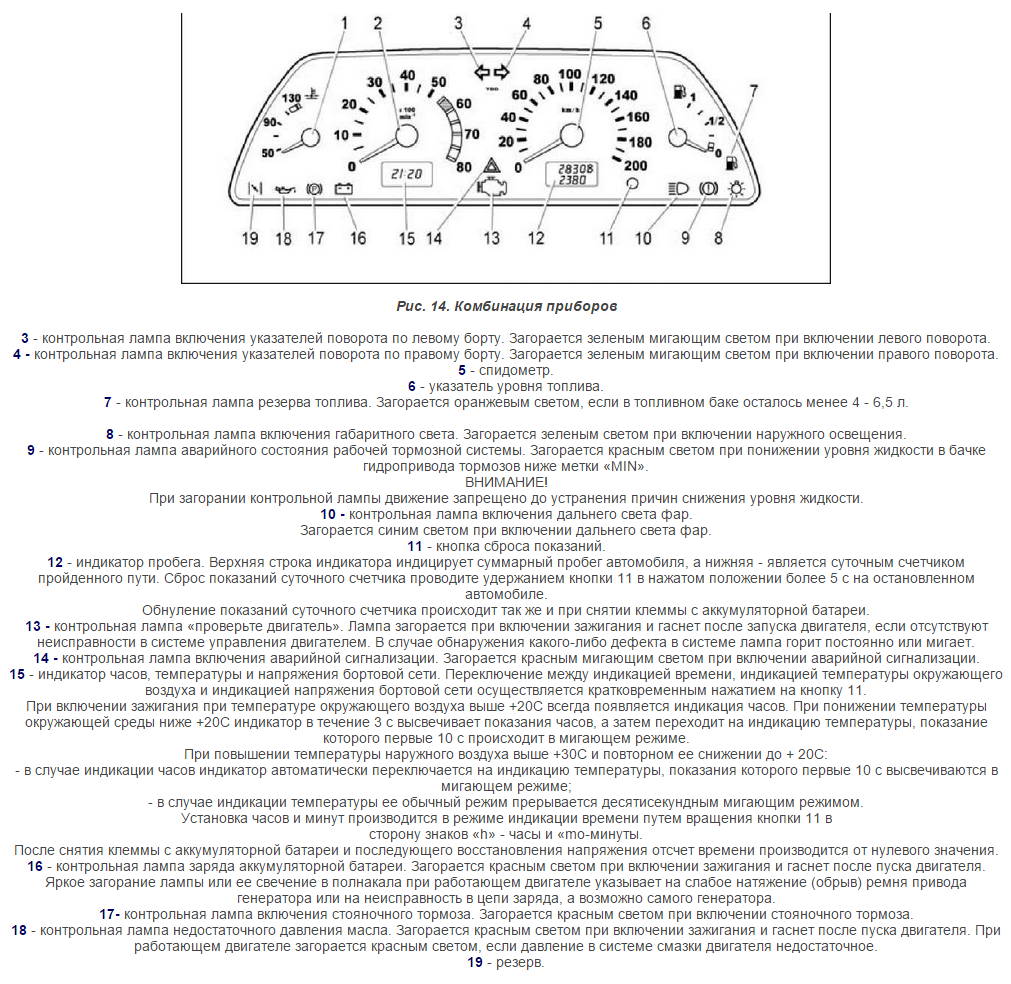

Схема комбинации приборов ВАЗ 21213 приведена выше, обозначение элементов контрольного щитка следующее:

1. Контроллер температуры хладагента, который также сообщает водителю о температуре мотора. Если стрелка датчика поднимается выше оптимального значения (переходит в красную зону), необходимо остановиться и выключить двигатель, чтобы не дать ему перегреться. Перед дальнейшей эксплуатацией авто нужно определить причины перегрева ДВС.
2. Тахометр, который сообщает водителю, с какой частотой движется коленчатый вал. Если количество оборотов превышает допустимое значение и стрелка переходит в красную зону, это может негативно отразиться на функциональности двигателя в целом.
3. Индикаторы активации левого поворотника, включается только при переключении подрулевого переключателя.
4. Правый поворотник.
5. Спидометр, благодаря которому водитель может знать, с какой скоростью едет его Нива 21213 инжектор.
6. Контроллер уровня топлива в баке.
7. Символ, который начинает гореть при недостаточном объеме бензина в баке. Если загорелась эта лампа, то в баке осталось меньше 6 литров горючего.
8. Габаритное освещение.
9. Панель приборов Нива также оснащается лампочкой аварийного состояния тормозов. Она может появляться в том случае, когда объем жидкости в бачке гидропривода опустился ниже допустимой отметки. Эксплуатация авто с такой проблемой не допускается до дальнейшего ее устранения.
10. Дальнее освещение.
11. Клавиша сброса показаний суточного пробега. Для сброса значений кнопку необходимо зажать на пять секунд, при этом авто должно стоять на месте.
12. Пробег, пройденный машиной. Сверху указывается общий километраж, а снизу — суточный.
13. Индикатор, свидетельствующий о необходимости диагностики двигателя. Когда включается зажигание, этот индикатор загорается всегда, он должен потухнуть после запуска мотора. Если же лампа продолжает гореть, это говорит о том, что с двигателем не все в порядке.
14. Аварийная световая сигнализация.
15. Часы, температура за бортом.
16. Значок заряда аккумулятора.
17. Символ активации ручного тормоза, всегда должен гореть красным цветом.
18. Лампочка, свидетельствующая о недостатке уровня моторной жидкости, всегда появляется при включении зажигания, а после запуска двигателя она должна погаснуть. Если лампочка продолжает гореть, это говорит о том, что в мотор нужно добавить масло.
19. Резервный индикатор (автор видео — Андрей Власов).

Возможные неисправности

Если панель приборов ВАЗ 21214 перестала работать, это может быть вызвано различными причинами.

Какие неисправности характерны для приборки:

1. Не работают лампочки. Если сразу отказала вся подсветка, вероятнее всего, проблема кроется в плохом питании. Если же не работают только несколько или одна лампа, то индикатор следует заменить на новый.
2. Не работает спидометр. Электронная проблема, решает путем демонтажа приборки и поиска плохого контакта или вышедшего из строя элемента платы. Аналогично решается проблема и поломки тахометра.
3. Механические повреждения приборки, обусловленные ударами и прочими воздействиями на нее. Если приборка перестала работать из-за этого, необходимо ее снимать и тестировать, чтобы определить вышедший из строя элемент.
4. Перелом проводов, эту неисправность также можно отнести к поломкам механического плана.
5. Новая приборка после подключения может не работать из-за неправильного подключения.
6. Окисление контактов на штекерах, из-за этого могут не работать датчики и контроллеры. Решается проблема путем зачистки контактов.

Инструкция по снятию и установке

Как снять и установить на Ниву приборную панель:

1. Сначала необходимо на облицовке контрольного щитка демонтировать две заглушки и открутить саморезы. Далее, откручиваются саморезы, фиксирующие козырек приборки.
2. Правая часть облицовки панели вытягивается, демонтируются колодки с клавиш, а также разъем. Далее, облицовка контрольного щитка выводится с левой стороны, сделав это, вы можете демонтировать кнопку активации габаритных огней и оптики. После этого облицовку щитка можно полностью демонтировать.
3. Выкручиваются два самореза приборки, сам щиток извлекается, отключаются все разъемы и штекеры. Если в работе щитка имеются проблемы, то они решаются на этом этапе. Приборка ремонтируется, производится ее пайка, меняются выгоревшие лампочки.
4. Далее, производится установка щитка. При монтаже учитывайте, что отверстия в стальной планке, расположенной под приборкой, должны правильно совпасть. Дальнейшая установка производится в порядке, обратном снятию.

Возможные неисправности

Если панель приборов ВАЗ 21214 перестала работать, это может быть вызвано различными причинами.

Какие неисправности характерны для приборки:

1. Не работают лампочки. Если сразу отказала вся подсветка, вероятнее всего, проблема кроется в плохом питании. Если же не работают только несколько или одна лампа, то индикатор следует заменить на новый.
2. Не работает спидометр. Электронная проблема, решает путем демонтажа приборки и поиска плохого контакта или вышедшего из строя элемента платы. Аналогично решается проблема и поломки тахометра.
3. Механические повреждения приборки, обусловленные ударами и прочими воздействиями на нее. Если приборка перестала работать из-за этого, необходимо ее снимать и тестировать, чтобы определить вышедший из строя элемент.
4. Перелом проводов, эту неисправность также можно отнести к поломкам механического плана.
5. Новая приборка после подключения может не работать из-за неправильного подключения.
6. Окисление контактов на штекерах, из-за этого могут не работать датчики и контроллеры. Решается проблема путем зачистки контактов.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
2. Ее минусовой вывод соединить на «массу»;
3. Включить зажигание – повернуть ключ в замке в положение «II»;
4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
7. На несколько секунд включить стартер;
8. Если искра проскакивает – катушка исправна.

голоса

Рейтинг статьи

Основные электрические схемы Нивы 21214

Передний жгут проводов

1. правый передний фонарь;
2. правый боковой указатель поворота;
3. ко­лодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
4. правая фара;
5. колодка соединения со жгутом проводов правой фары;
6. стартер;
7. аккумулятор;
8. генератор;
9. левая фара;
10. соединение со жгутом проводов левой фары;
11. левый передний подфарник;
12. левый боковой указатель поворота;
13. соединение со жгутом проводов правого переднего фонаря;
14. звуковой сигнал;
15. датчик температуры наружного воздуха;
16. очиститель ветрового стекла;
17. датчик температуры охлаждающей жидкости для комбинации приборов;
18. датчик контрольной лампы аварийного давления масла;
19. омыватель ветрового стекла;
20. датчик контрольной лампы уровня тормозной жидкости;
21. реле блокировки стартера;
22. соединение со жгутом панели приборов

1. клапан продувки адсорбера;
2. дроссельный узел
3. датчик температуры охлаждающей жидкости
4. правый вентилятор системы охлаждения;
5. левый вентилятор системы охлаждения;
6. катушка зажигания;
7. свечи зажигания;
8. датчик массового расхода воздуха;
9. датчик положения коленчатого вала;
10. колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
11. управляющий датчик концентра­ции кислорода;
12. датчик фаз;
13. датчик детонации;
14. колодка соединения со жгутом проводов форсунок;
15. форсунки;
16. педаль е-газа;
17. колодка соединения со жгутом проводов панели приборов;
18. главное реле;
19. реле правого вентилятора системы охлаждения;
20. реле левого вентилятора системы охлаждения;
21. реле топливного насоса;
22. предохранитель топливного насоса;
23. колодка соединения с задним жгутом проводов (к топливному модулю);
24. диагностическая колодка;
25. масса в салоне автомобиля;
26. блок предохранителей ЭСУД;
27. колодка соединения зеленого цвета со жгутом проводов индикатора состояния АПС (светодиод);
28. колодка соединения черного цвета со жгутом проводов индикатора состояния АПС (катушка связи);
29. блок управления автомобильной противоугонной системы (АПС);
30. колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
31. диагностический датчик концентрации кислорода;
32. электронный блок управления двигателем (контроллер)

Схема соединения панели приборов

1. соединение с передним жгутом проводов;
2. со­единение со жгутом проводов системы управления двигателем;
3. выключатель аварийной сигнализации;
4. выключатель на­ружного освещения;
5. реле поворотов;
6. реле включения противотуманных ламп в задних фонарях;
7. комбинация приборов;
8. переключатель очистителя и омывателя стекла двери багажного отделения;
9. переключатель отопителя;
10. трех рычажный подрулевой переключатель;
11. выключатель зажигания;
12. датчик положения педали тормоза и выключатель сигналов тормо­жения;
13. датчик положения педали сцепления;
14. реле обогрева стекла двери багажного отделения;
15. реле дальнего света;
16. реле ближнего света;
17. реле зажигания;
18. выключатель обогрева стекла двери багажного отделения;
19. выключатель заднего противотуманного света;
20. реле стеклоочистителя ветрового стекла;
21. лампы подсветки блока управления отопле­ния и вентиляции;
22. выключатель света заднего хода;
23. датчик включения блокировки дифференциала;
24. дополнительный блок предохранителей;
25. основной блок предохранителей;
26. выключатель контрольной лампы стояночного тормоза;
27. дат­чик скорости автомобиля;
28. вентилятор отопителя;
29. дополнительный резистор отопителя;
30. прикуриватель;
31. блок кон­трольных ламп;
32. индикатор включения обогрева стекла двери багажного отделения;
33. индикатор включения блокировки дифференциала;
34. регулятор освещения приборов;
35. соединение с задним жгутом проводов;
36. подключение к аудиосистеме

Задний жгут проводов

1. соединение со жгутом проводов системы управления двигателем;
2. соединение со жгутом проводов панели приборов;
3. правый плафон освещения салона;
4. концевой выключатель правой двери;
5. топливный модуль;
6. концевой выключатель левой двери;
7. левый плафон освещения салона;
8. очиститель стекла двери багажного отделения;
9. соединение со жгутом проводов очиститель стекла двери багажного отделения;
10. фона­ри освещения номерного знака;
11. элемент обогрева стекла двери багажного отделения;
12. омыватель стекла двери багажного отделения;
13. задний правый фонарь;
14. дополнительный сигнал торможения;
15. задний левый фонарь

Нива: не работает приборка

Решить проблему можно несколькими путями.

1. На версии с карбюратором следует проверить предохранитель и само устройство. Могут работать поворотники и остальные приборы машины.
2. Если авто не заводится – неисправность вероятно произошла на инжекторной машине. Здесь потребуется выполнить компьютерную диагностику.

Приборка Нивы постоянно менялась и обновлялась. Доска, независимо от модификации информативна и легко воспринимается зрением.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.
