Как ведет себя машина при неисправном бензонасосе

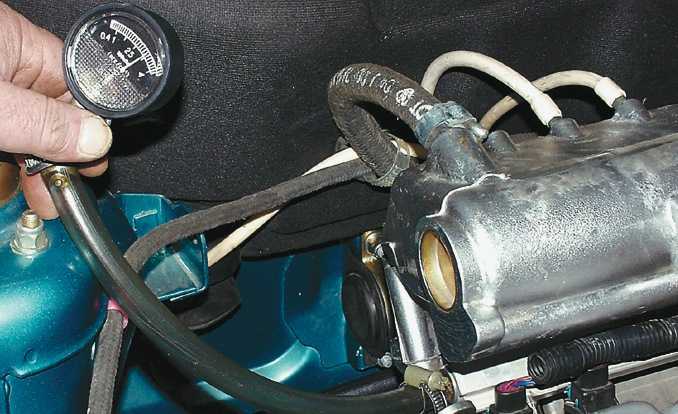

Замерить давление топлива в рампе

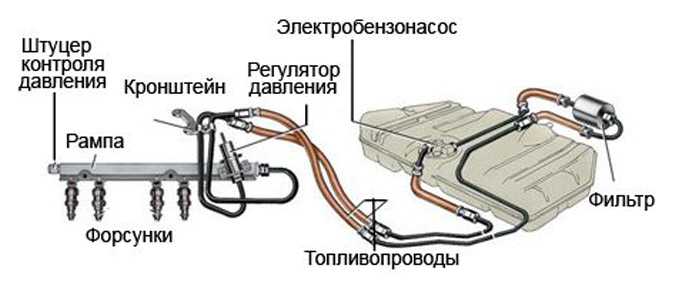

Как было сказано выше, для того чтобы замерить давление топливного насоса в рампе нужно манометр последовательно закрутить в подачу топлива. Замер производят на разных режимах, в зависимости от симптомов неисправности:

• Автомобиль не заводится. Делаем измерение при включении зажигания. Через диагностический сканер можно включить бензонасос через исполнительные механизмы. Рабочее давление от 3 до 4 атм.
• Пропала тяга. Сначала нужно измерить давление топлива на зажигании, если выдает нормальное показание, мерим на холостом ходу. Насос должен выдавать 2,5 – 4,2 атм в зависимости от типа двигателя. 2,5 — РДТ на рампе, 4,2 — РДТ в баке.
• Бываю случаи, когда владелец жалуется на потерю тяги кратковременно или в жару. В таком случае нужна проверка на ходу. Цепляем манометр, проверяем герметичность контакта со штуцером, чтобы не было течи бензина. Закрепляем прибор на лобовое стекло, можно под дворник, и едем. Если во время движения давление топлива падает, нужно заменить бензонасос, фильтра, продуть магистрали.
• Как проверить бензонасос в стенку. Такая процедура нужна для исключения забитого фильтра, магистралей регулятора давления топлива. Значение давления на инжекторе в стенку должно быть от 6 атм.

Такими не сложными действиями можно померить давление бензина на любом автомобиле. Главное соблюдать меры безопасности по работе с горючими жидкостями.

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Как проверить работоспособность насоса?

Если двигатель абсолютно «мертв», действуйте по такому алгоритму:

1. Включите зажигание, не запуская стартер. Исправный электробензонасос должен отозваться тихим, но отчетливым жужжанием, доносящимся со стороны заднего ряда сидений. Если звука не последовало, переходите к следующему пункту.
2. Пользуясь инструкцией по эксплуатации авто, отыщите номер предохранителя, защищающего цепь питания насоса. Попробуйте его заменить, в случае неудачи прозвоните проводку и почистите контакты от окислов.
3. Если предыдущие манипуляции не дали результата, нужно измерить давление горючего в топливной рампе.

Измерение давления также практикуется при выявлении симптомов недостаточного объема топлива, подаваемого в цилиндры силового агрегата.

Чтобы произвести замеры и сопоставить признаки поломки с бензонасосом или другим элементом, нужно сбросить первоначальное давление топлива в системе, как бы мало оно ни оказалось.

Если давление оказалось ниже нормы переходите к выяснению причин согласно рекомендациям:

1. Отмечаются скачки давления в диапазоне 0,2…0,3 Бар на холостом ходу – ищите проблему в фильтрах. Наверняка засорилась сетка грубой очистки либо вторичный элемент.
2. Передавите пассатижами шланг обратной магистрали, выходящий из РДТ. Напор бензина должен возрасти до 5 Бар, с новым насосом – до 6 Бар. Если показания составляют 4 Бар и ниже, причину следует искать в регуляторе или самом перекачивающем агрегате.
3. Лучший способ выявить неисправность бензонасоса – исключить остальные детали системы и снять замер прямо на выходном штуцере. Если манометр покажет 5 Бар, агрегат исправен и нужно менять РДТ, который сбрасывает в бак половину горючего.

Для измерения давления на выходе электробензонасоса потребуется снять заднее сиденье, демонтировать технологический лючок и подключить манометр к подающему штуцеру агрегата. Здесь могут понадобиться переходники в виде пластиковых фиксаторов или трубок с резьбой. Прежде чем менять регулятор давления, убедитесь в нормальной пропускной способности бензопроводов и фильтров. Вследствие заправки некачественным топливом даже проходное сечение трубок 8–10 мм может засориться. Тогда манометр на рампе и насосе покажет разные значения, причем РДТ будет исправно сливать излишки горючего в бак.

Виды ТНВД

Топливные системы бывают трех типов:

• Моновпрыск. Это самая первая модификация. Представителем изначально был карбюратор. В его полости подготавливалась топливно-воздушная смесь и подавалась во впускной коллектор. Чуть позже такие системы вместо карбюратора получили одну форсунку, которая производит впрыск топлива во впускной коллектор, где происходит смешивание его с воздухом;
• Многоточечный впрыск. Это уже разновидность инжекторной системы. Для каждого цилиндра на впускном коллекторе устанавливается индивидуальная форсунка. Впрыск производится тоже во впускной коллектор, только максимально близко к впускному клапану;
• Непосредственный впрыск. Как следует из названия системы, топливо распыляется непосредственно в цилиндры в момент, когда воздух в них уже сжат поршнем.

Всего существует три вида подобных механизмов, которые могут использоваться в данных типах топливных систем:

• Рядный;
• Распределительный;
• Магистральный.

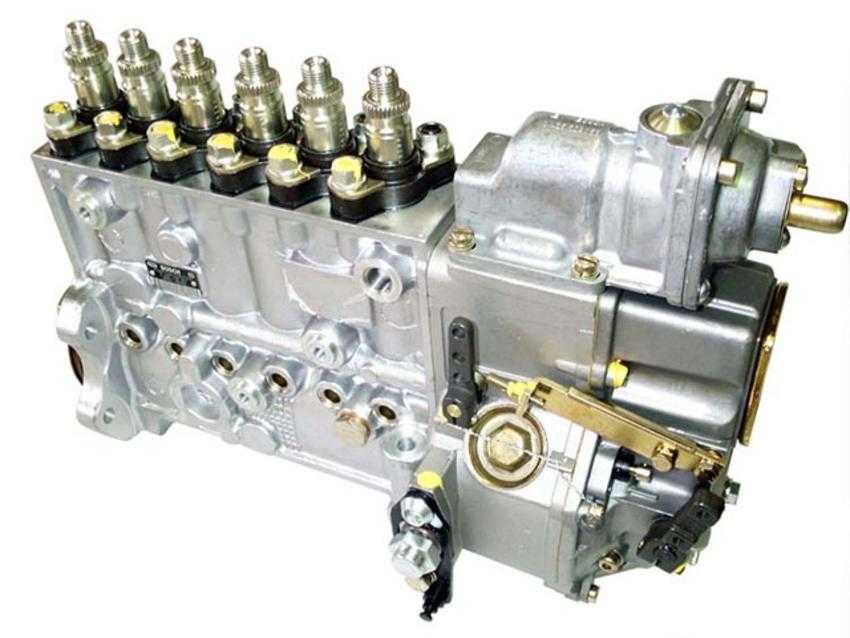

Рядный ТНВД

Рядный тнвд состоит из нескольких насосов, заключенных в один корпус. Каждый из них обслуживает отдельную форсунку. Данная модификация использовалась в старых дизельных моторах. Работа всего механизма жестко зависит от привода ГРМ.

Рядная модификация используется уже достаточно длительный период. Даже некоторые современные автомобили (грузовики) оснащены такими насосами. Причина – их высокая надежность и неприхотливость к качеству дизеля.

Работает рядная система следующим образом. Плунжерная пара приводится в движение благодаря повороту коленвала. Один оборот кулачкового вала насоса соответствует двум оборотам коленчатого вала мотора.

Плунжерный механизм через клапан отсечки топлива тнвд отделяет часть горючего от общей магистрали и сжимает ее в напорной части системы. Объем порции регулируется зубчатой планкой, связанной с педалью газа. В машинах с ЭБУ она регулируется сервоприводом, реагирующим на сигналы от блока управления.

Момент впрыска определяется частотой вращения коленвала. В механизме установлены две полумуфты, которые разделены пружинами. Когда обороты мотора повышаются, пружины сжимаются, благодаря чему вал насоса немного проворачивается, что приводит к изменению угла опережения впрыска.

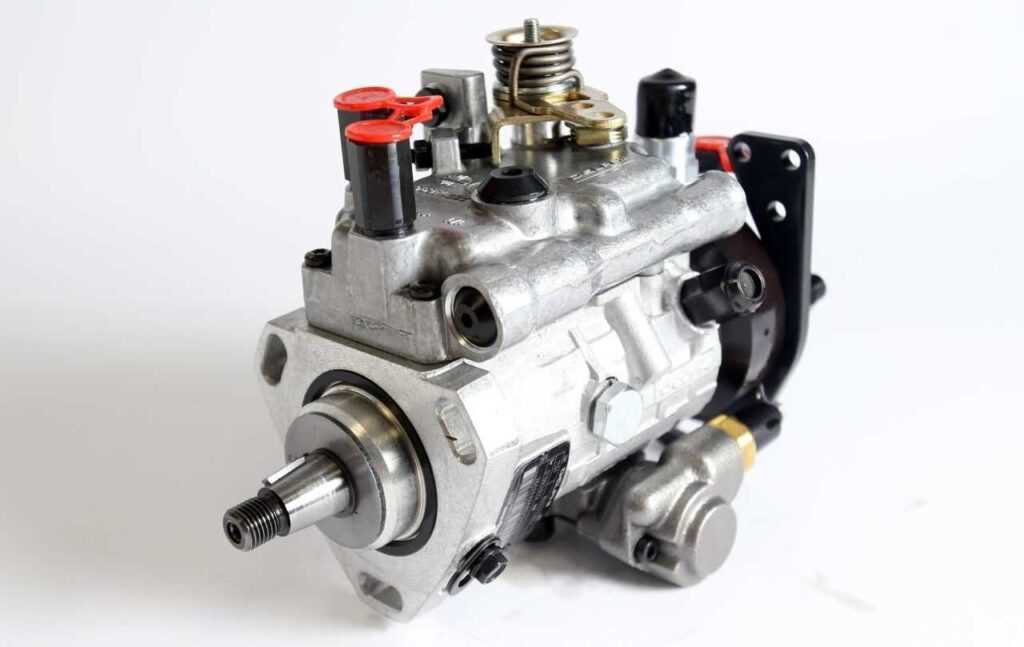

ТНВД распределительного типа

В отличие от предыдущей модификации данная модель имеет меньшие размеры. Также он отличается стабильностью работы. Существует несколько модификаций распределительных насосов. Бывают плунжерные и роторные виды. Также они различаются между собой типами привода – внутреннее, торцевое или внешнее расположение кулачков.

Привод с внешним расположением кулачков не отличается стабильность и надежностью. Поэтому если есть возможность, то лучше остановиться на двух других типах.

Такие насосы быстрее изнашиваются, так как один плунжерный механизм в них обслуживает все форсунки группы. В этом отношении у рядных аналогов есть преимущества. Благодаря небольшим размерам распределительные тнвд устанавливаются в топливных системах легковых автомобилей и небольших грузовиков.

Магистральный ТНВД

В отличие от двух предыдущих модификаций магистральный насос создает напор в единой магистрали – так называемая топливная рейка. Она служит аккумулятором, в котором поддерживается постоянное давление топлива.

Благодаря меньшему количеству распределительных механизмов данная модификация зарекомендовала себя, как самая надежная. Ремонт тнвд магистрального типа не отличается особой сложностью. Объем порции регулирует электромагнитный дозирующий клапан. Такие насосы стоят в системах топливной рейки Common Rail.

Характерные неисправности

Сложная и многокомпонентная конструкция является одновременно преимуществом и недостатком инжекторной системы. Некоторые элементы с течением времени и при неправильной эксплуатации могут ломаться, их работоспособность нарушается, что приводит к необходимости проведения ремонтных работ.

Инжектор направлен на то, чтобы максимально эффективно сжигать топливо. Это стало возможным благодаря электронному управлению, которое определяет оптимальный состав смеси, состоящей из топлива и кислорода.

Существует несколько наиболее распространённых неисправностей, которые встречаются в работе инжектора на современных автомобилях.

1. Поломка или сбой в работе датчиков. Вне зависимости от того, какой именно датчик пострадал, нарушается общий баланс в работе всей инжекторной топливной системе. Подобная ситуация приводит к появлению плавающих оборотов во время движения и при холостых оборотах. Также не запускается двигатель или мотор троит. Всё это обусловлено тем, что воздух и топливо смешиваются в неправильных пропорциях. Часто это можно заметить по изменённому цвету выхлопа. Иногда сбой датчиков привод к переходу двигателя в режим аварийной работы. В итоге обороты не могут набираться, на приборной доске горит соответствующая лампа.
2. Загрязнение фильтров или форсунок. Ещё одна распространённая ситуация, которая происходит в основном по вине самого автовладельца. Подобная неисправность актуальна для инжекторных машин, которые заправляют низкокачественным топливом. Примеси и разный мусор в горючем забивает фильтр, а в дальнейшем могут загрязниться и сами форсунки. Если они забиваются, то нарушается форма факела распыления. Это приводит к локальному повышению температуры, детонации и прогоранию клапанов. Чтобы не допускать такой ситуации, фильтр подлежит обязательной периодической замене. Дополнительно стоит менять фильтрующую сетку на бензонасосе при пробеге свыше 70 тысяч километров, а также 1 раз в 3-4 года мыть топливный бак.
3. Льющие топливо форсунки. Такое происходит по причине того, что форсунки не закрываются после прекращения подачи импульсов со стороны электронного блока управления. В итоге часть топлива проникает внутрь камеры сгорания, в систему выпуска смазки двигателя, просачиваясь через поршневые кольца. Это приводит к печальным последствиям для всего двигателя. Ведь топливо смешивается с маслом, и смазочные характеристики существенно снижаются. Если топливо окажется в выхлопной системе, ломается катализатор, предназначенный для очистки выхлопа от вредных примесей.
4. Выход из строя бензонасоса. В нём может падать давление ниже установленных автопроизводителем норм. Причины поломки бывают разные, но в основном это загрязнения. От этого падает производительность самих форсунок.

Наиболее важной процедурой, которую часто автовладельцы инжекторных машин проводят своими руками, считают очистку форсунок. Чистят их путём снятия или непосредственно на силовой установке. Промывка на двигателе предусматривает использование специальных промывочных составов

Они заливаются в двигатель и прокачиваются по системе. При этом от рампы следует отключить топливную магистраль, а на место топливного насоса поставить компрессор. Именно с его помощью по всей системе прокачивается специальная промывка, предназначенная для инжекторов

Промывка на двигателе предусматривает использование специальных промывочных составов. Они заливаются в двигатель и прокачиваются по системе. При этом от рампы следует отключить топливную магистраль, а на место топливного насоса поставить компрессор. Именно с его помощью по всей системе прокачивается специальная промывка, предназначенная для инжекторов.

Другой вариант подразумевает снятие форсунок и использование ультразвуковой ванный на стенде. Но такое доступно только в специализированных автосервисах. Реализовать подобную промывку в гаражных условиях практически невозможно.

Суть ультразвуковой ванны заключается в том, что специальный аппарат волновыми колебаниями воздействует на скопившиеся отложения, и разрушает их.

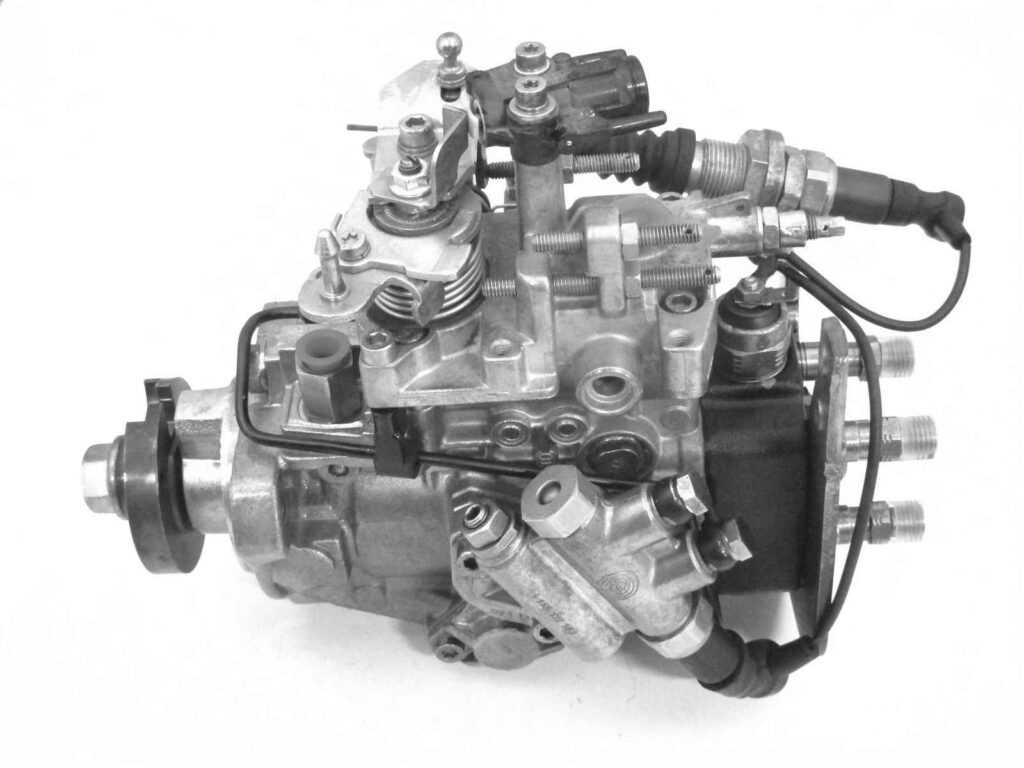

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Ремонт

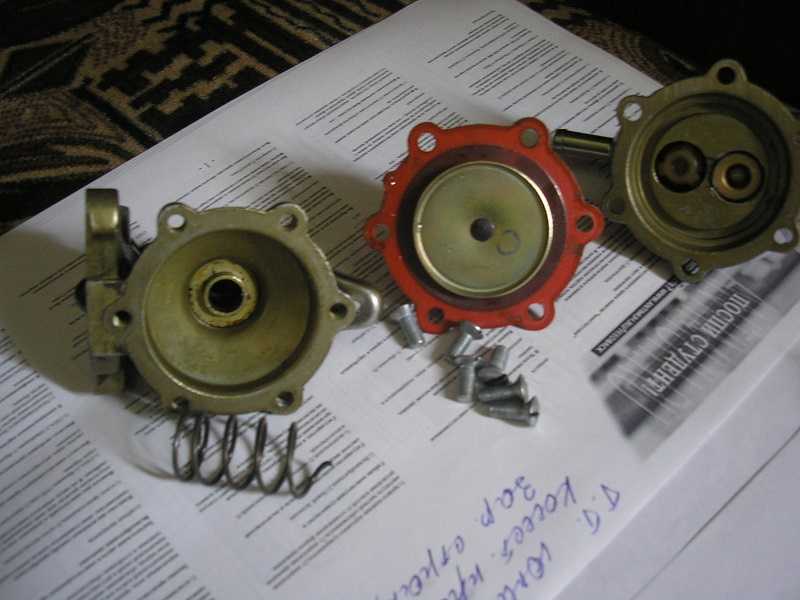

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

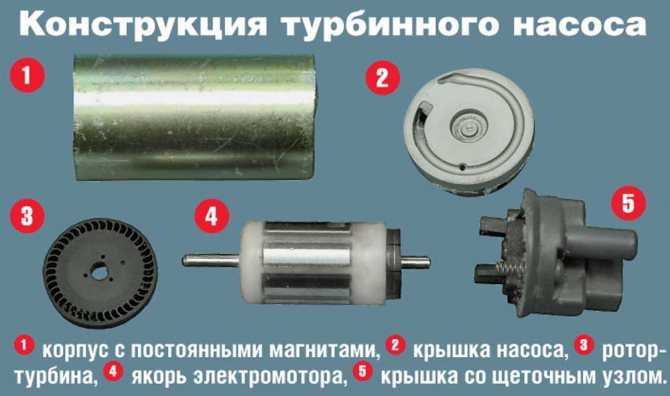

Ремонт электрического бензонасоса

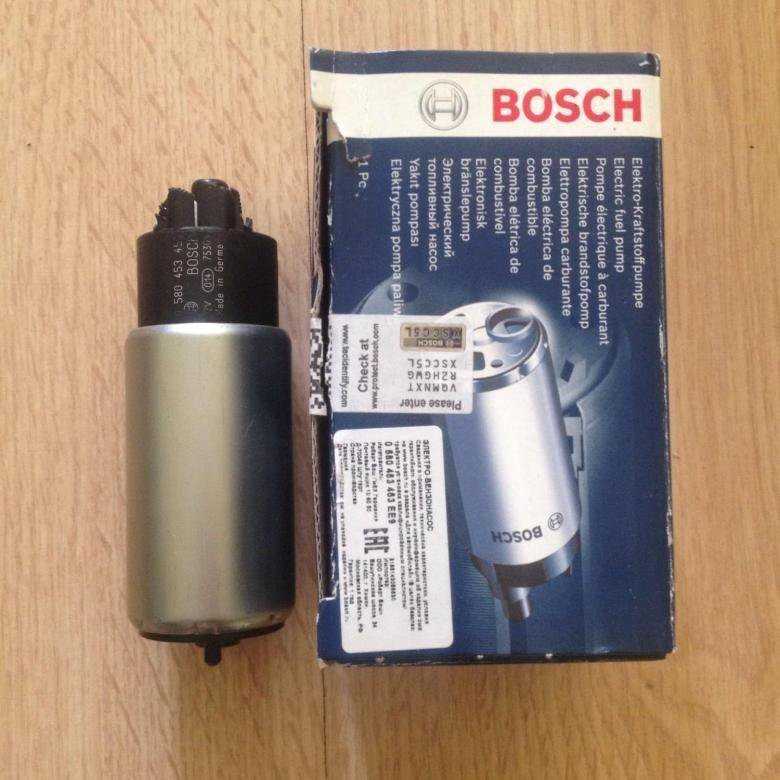

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

1. Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
2. Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
3. Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

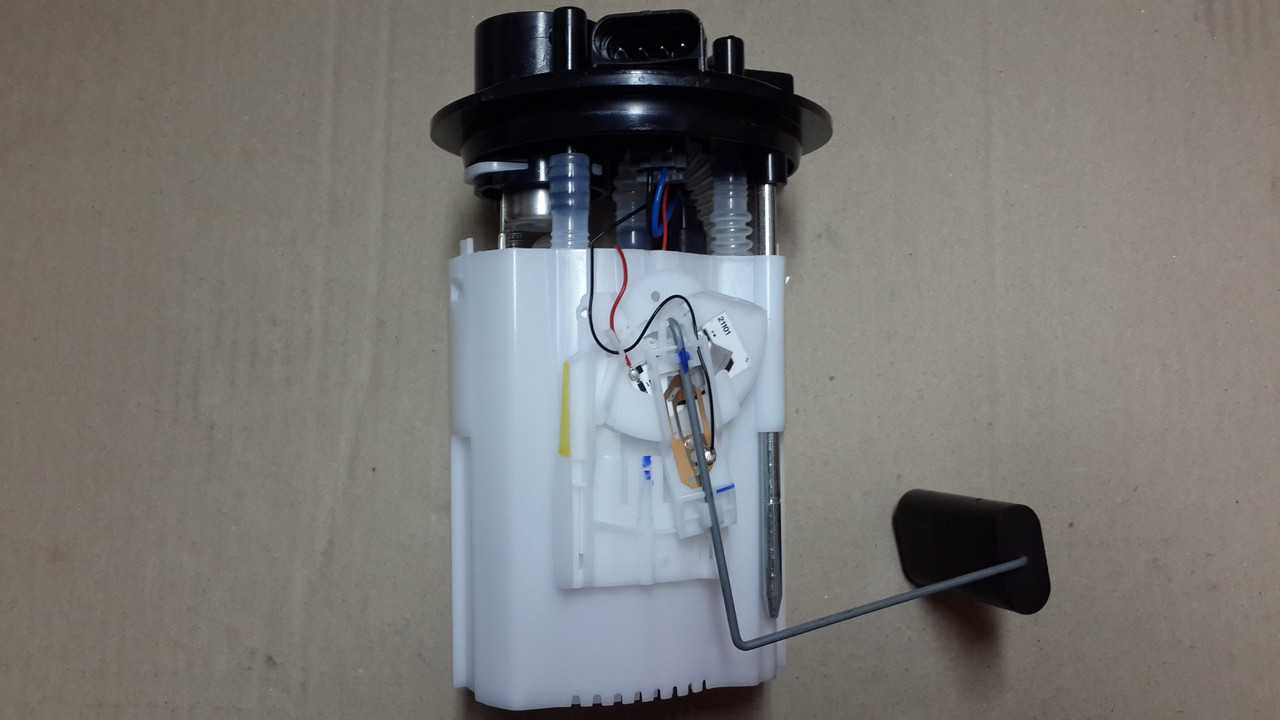

Проблемы после замены бензонасоса

Часто встречающейся проблемой после замены и установки нового бензонасоса является несвоевременный запуск автомобиля или вообще отсутствие каких-либо признаков запуска. Следует заметить, что новому агрегату нужно нагнать давление в топливной системе, а на это требуется время. Чтобы провести данный процесс, нужно включить зажигание без поворота ключа в положении «старт» и крутить мотор с помощью стартера в течение 30 секунд — 1 минуты, а затем повторить шаги.

Если попытки не увенчались успехом, то скорее всего, были допущены ошибки при монтаже устройства или же вы установили вовсе неисправный механизм. Также причиной может послужить плановая блокировка автомобильных систем или же сбой в системе охраны.

Определитесь в механике или в электрике кроется проблема, а затем переустановите бензонасос, подключив его к аккумулятору напрямую. Данный способ является универсальным при отсутствии накачки топлива устройством.

Авто не заводится после замены

После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.

Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:

• при сборке или подключении БН были допущены ошибки;
• новый топливный модуль неисправный;
• сбилась охранная система авто или произошла блокировка;

При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.

Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет. Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине

О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую

Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.

Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать

Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую. Этот способ считается наиболее быстрым для проверки устройства

Этот способ считается наиболее быстрым для проверки устройства.

Проверка бензонасоса

Проверка механического бензонасоса

Проверка работоспособности механического бензонасоса проводится отключением шланга от выхода ручной прокачки, после чего рычагом на насосе качают топливо, которое при отсутствии поломок должно подаваться струей в такт движению. Во время проведения процедуры под патрубок подстилают ветошь, чтобы бензин не разлило в моторном отделении.

Проверка неисправностей электрического топливного насоса осуществляется следующими способами:

Проверка фильтра на электрическом бензонасосе

1. Проверка фильтра. Чаще всего проблемы с работой устройства возникают при засорении фильтра грубой очистки, что характерно появлением следующих признаков:

• Падением мощности мотора;
• Слабой тягой на высоких оборотах;
• Затрудненным запуском двигателя;
• Нестабильной работой на холостых и малых оборотах.

Проверка давления в топливной рампе

2. Проверка давления в топливопроводе, по результатам которой можно более точно определить возникшую проблему с насосом:

• На холостых оборотах давление должно составлять 0,23-0,25 кПа;
• При пуске двигателя давление должно достигать 0,3 кПа;
• В переходном режиме – 0,28-0,3 кПа.

Если на переходном режиме насос не выдает нужное давление, то высока вероятность засорения сетки фильтра грубой очистки. Если давление в топливопроводе при пережатой трубке обратной подачи не достигает 0,4 кПа – это значит, что степень износа насоса достаточно высокая.

3. Проверка насоса на механические повреждения. В случае значительно износа механизма насоса или попадания в него грязи, будет слышен характерный шум. При включении зажигания бензонасос работает, но с явными признаками неисправности механизма.

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

1. Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
2. Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
3. Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Виды бензонасосов

До середины 70-х (а в России вплоть до 2000-х годов) были широко распространены карбюраторные автомобили с механическим бензонасосом, который находился непосредственно на двигателе и приводился в движение механически – от кулачка распредвала посредством толкателя. Нажимая на рычажок с определённым интервалом (в зависимости от оборотов двигателя), толкатель накачивал топливо в карбюратор. Большого давления, как вы уже догадались, в такой системе не было, равно как и надобности в нём.

С появлением инжекторной (впрысковой) системы механические бензонасосы канули в Лету, уступив своё место высокопроизводительным электрическим агрегатам. Если первые могли накачивать топливо под давлением 0,3–0,5 атмосферы, то вторые в среднем выдают три.

Симптоматика неполадок реле ТН

Признаки некорректной работы ЭМ реле такие:

• питания на ТН не подается. То есть авто не заводится, нет подсоединения к электропитанию помпы, горючее не поступает;
• постоянный гул помпы, насос перестал отключаться, что он должен делать после оптимального давления. Появляется перерасход горючего, садится аккумулятор;
• нет характерного звукового эффекта (всем знакомого скрежета) при активации зажигания;
• насос функционирует даже после превышения наибольшего возможного порога оборотов мотора.

Некоторые ДВС могут стартовать с реле частично рабочим (со сбоями) — тогда можно произвести запуск стартером. А также даже при превышении верхней рамки количества оборотов БН может активироваться, но запуск производится не сразу, движок глохнет на ходу, обнаруживаются шумы на работающем насосе.

Другие симптомы перечислены в табл.:
