Что такое рессорная подвеска
Принцип работы рессорной подвески основан на использовании упругих свойств рессор. Они позволяют амортизировать вибрации и удары, возникающие при движении автомобиля по неровной дороге. Когда колесо автомобиля проезжает через яму или неровность, рессоры сжимаются, а затем, после прохождения препятствия, возвращают колесо в исходное положение.
Одним из главных преимуществ рессорной подвески является ее простота и надежность. Рессоры отличаются высокой износостойкостью и способностью выдерживать большие нагрузки. Благодаря этому рессорная подвеска широко применяется на грузовых автомобилях и внедорожниках.
Кроме того, рессорная подвеска имеет хорошие виброгашащие свойства, которые позволяют снизить уровень шума и вибраций в салоне автомобиля. Это делает ее предпочтительной для использования в легковых автомобилях и автобусах.
В заключение следует отметить, что рессорная подвеска является надежным и эффективным устройством, которое обеспечивает комфортные условия движения и повышает устойчивость транспортных средств на дороге.
В каких машинах неубиваемая подвеска
Понятие неубиваемости можно рассматривать по-разному. Это и прочность, и энергоёмкость, и качество изготовления. Неубиваемой можно считать практически любую подвеску серьёзных внедорожников.
Например, Toyota Land Cruiser конца 20 века, когда этому качеству уделялось большое внимание, а сами подвески были отработаны многолетним производством. Или другой пример – Renault Logan, точнее все машины на платформе «B0». Их подвески специально разрабатывались под страны третьего мира и с задачей справились успешно
Их подвески специально разрабатывались под страны третьего мира и с задачей справились успешно
Или другой пример – Renault Logan, точнее все машины на платформе «B0». Их подвески специально разрабатывались под страны третьего мира и с задачей справились успешно.
То же можно сказать о старых седанах Mercedes, сделанных во времена заботы о долговечности ходовой на любых дорогах мира. И совсем уж спорный пример – любые машины, разработанные в СССР. Достаточно ознакомиться с условиями, в которых эти автомобили проходили государственные испытания.
Но сейчас такой задачи перед автостроителями уже не стоит. Проще отремонтировать, чем закладывать большой запас прочности и долговечности.
Достоинства и недостатки рессор
Важное преимущество рессорной подвески – простота конструкции. Также она довольно недорогая и надежная
Рессоре не страшны перегрузки и плохие автомобильные дороги с ямами и выбоинами, что особенно актуально для нашей страны. Рессора универсальна. Она гасит не только нагрузки, которые возникают во время торможения или разгона, но и те, что появляются на поворотах. В пользу рессорных подвесок говорит и тот факт, что они компактны, располагаются внизу автомобиля и потому не занимают часть погрузочной площадки багажника. Но есть у рессоры и недостатки. Во-первых, она быстро изнашивается.
Виноваты в этом и сами автолюбители, когда нагружают свои машины под завязку, от чего подвеска быстро проседает. Во-вторых, за рессорой необходимо постоянно ухаживать – смазывать и чистить листы. Если этого не делать, то застрявший там мусор будет издавать скрипы. Сегодня рессора применяется не так часто – лишь для некоторых моделей легковых автомобилей и УАЗов. Причина, по которой ее реже стали использовать, – сильная нагрузка на листы при движении автомобиля, что приводит к ухудшению управляемости на высокой скорости
Важно! Качественную термообработку рессорных листов, их упрочнение и горячую правку можно сделать только на авторемонтном заводе, поскольку для этого требуется специальное оборудование, которого нет на обычных СТО
Достоинства и недостатки рессор
Как и все элементы подвески, рессорные листы обладают позитивными и негативными характеристиками. Одними из важных достоинств служат относительная простота изготовления, ремонта и монтажных/демонтажных работ. Этот узел не боится перегрузок и дорог низкого качества, где имеются не только выбоины, но и множество ям.
Благодаря пружинным характеристикам гасятся колебания, возникающие во время разгона либо торможения, а также при возникновении заносов. Компактность подобной подвески обеспечивается её расположением снизу, что экономит багажное пространство в багажной части автомобиля.
Основной недостаток состоит в том, что происходит быстрый износ. Виновниками зачастую становятся автомобилисты, которые перегружают машины больше нормы, что приводит к проседанию и потере пружинных качеств. Не всем автовладельцам нравится то, что за листами, стянутыми хомутами, приходится периодически ухаживать, а также контролировать состояние смазки проушин. Если процедуру не проводить своевременно, то появятся посторонние шумы и существенно увеличится износ трущихся поверхностей.
Достоинства и недостатки рессор
Как и все элементы подвески, рессорные листы обладают позитивными и негативными характеристиками. Одними из важных достоинств служат относительная простота изготовления, ремонта и монтажных/демонтажных работ. Этот узел не боится перегрузок и дорог низкого качества, где имеются не только выбоины, но и множество ям.
Благодаря пружинным характеристикам гасятся колебания, возникающие во время разгона либо торможения, а также при возникновении заносов. Компактность подобной подвески обеспечивается её расположением снизу, что экономит багажное пространство в багажной части автомобиля.
Основной недостаток состоит в том, что происходит быстрый износ. Виновниками зачастую становятся автомобилисты, которые перегружают машины больше нормы, что приводит к проседанию и потере пружинных качеств. Не всем автовладельцам нравится то, что за листами, стянутыми хомутами, приходится периодически ухаживать, а также контролировать состояние смазки проушин. Если процедуру не проводить своевременно, то появятся посторонние шумы и существенно увеличится износ трущихся поверхностей.
На правах рекламы :
ТИПЫ РЕССОР И ИХ УСТРОЙСТВО(2)
Применяющиеся в настоящее время рессоры могут быть разбиты на три группы: листовые, витые (пружинные) и стержневые (торсионные). Листовые рессоры имеют наибольшее применение, так как могут обеспечить помимо упругой связи между рамой и колесами возможность передачи через рессоры на раму толкающего и тормозного усилий и реактивного и тормозного моментов. Листовая рессора (фиг. 657) представляет собой упругую балку, собранную из отдельных стальных листов разной длины, стянутых, центровым болтом 4. Концы верхнего — коренного листа 3 загнуты и образуют ушки 1 для крепления рессоры на пальцах шарниров. От боковых сдвигов листы предохраняются хомутиками 2, которые также передают нагрузку от коренного листа на нижние при обратном прогибе рессоры. Средняя часть рессоры скрепляется жестко или шарнирно с мостом, а концы рессоры соединяются шарнирно с рамой.

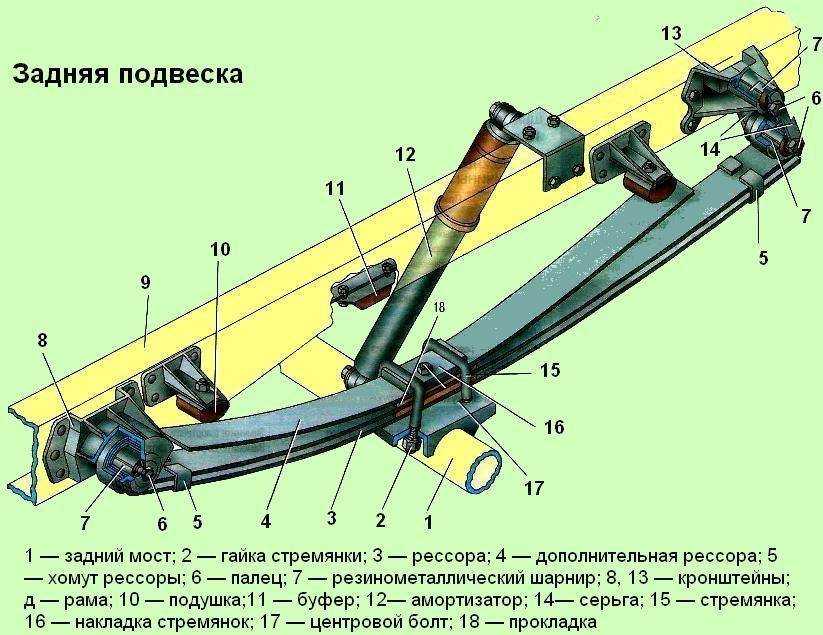

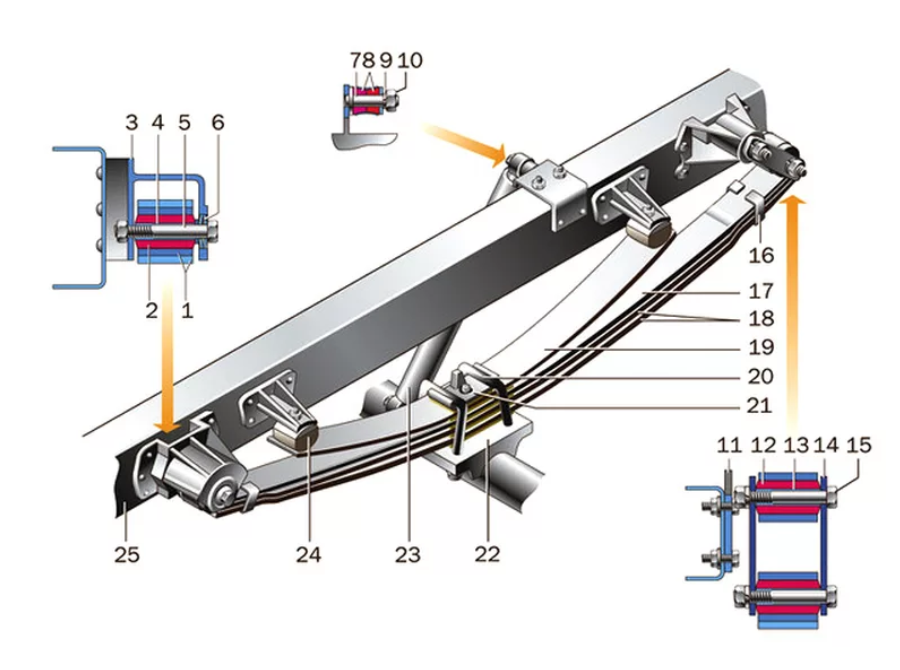

Под действием нагрузки рессора прогибается, и ее листы скользят один по другому. Возникающее между листами рессоры трение способствует гашению колебаний рамы на подвеске. Однако при сухом трении между листами рессора приобретает большую жесткость и листы ее изнашиваются, поэтому при сборке рессоры между листами закладывается густая смазка (рекомендуется графитовая), возобновляемая в процессе эксплотации. Состояние смазки рессорных листов существенно влияет на жесткость рессоры. Поэтому смазываемые рессоры закрываются гибкими чехлами, предохраняющими ее от загрязнения и вытекания смазки, а в некоторых рессорах ставят между листами вкладыши из специальных материалов (фиг. 658), создающие постоянную величину трения и обеспечивающие неизменную жесткость рессоры.
Наиболее слабым местом листовой рессоры являются ушки коренного листа, конструктивное выполнение которых различно.
Для предупреждения разгибания ушка рессоры, передающей толкающие усилия, его центр снижается до верхней плоскости коренного листа (фиг. 658). Для усиления ушка коренного листа на него часто навивается ушко второго листа, а для возможности перемещения листов при прогибах рессоры навивка второго ушка листа делается с большим зазором. В случае плотной набивки ушка из двух верхних листов (фиг. 659) второй лист 6 делается разрезным и возможность перемещения его половин при прогибах обеспечивается установкой между первым 5 и третьим 3 листами вкладышей 2, не позволяющих зажать второй лист 6 центровым болтом 1. Верхний короткий лист 4 в свободном состоянии имеет обратный выгиб, что усиливает коренной лист 5 при обратном прогибе рессоры. Усиление ушка выполненного плотной навивкой двух листов, дополняется неполной навивкой третьего листа 3.
2
обсудить на форуме (0) основы устройства машин Также можно почитать :
Плюсы и минусы рессор
Самым очевидным плюсом металлических листов можно назвать простоту в изготовлении, а следовательно — меньшую стоимость. Такие конструкции также отличаются надежностью, поскольку сломать толстые слои металла крайне сложно.
Машины с рессорными системами неприхотливы к качеству дорог — они могут свободно перемещаться и по пустынным магистралям. К тому же груз, находящий в багажнике, никоим образом не скажется на проседании автомобиля, поскольку все нагрузки от него будет гасить рессора.
Основной недостаток у рессор – низкий срок службы металлических листов. Частые нагрузки приводят к проседанию металла, что выливается в скрежет и дребезжание во время процесса передвижения. Рессора будет требовать постоянной смазки, к тому же часто придется менять прокладки.
Некоторые автолюбители, эксплуатирующие рессоры, жалуются на постоянные затраты, которые настолько велики, что целесообразность использования рессорной подвески становится под вопросом. В ряде случаев проще установить гидропневматический подвесной элемент, даже несмотря на его высокую стоимость.
Применение рессорных систем на легковых автомобилях встречается крайне редко. Но если вы эксплуатируете грузовой автомобиль, который занимается постоянным транспортированием грузов, рессорная подвеска покажет себя во всей красе.
Видео о том, какая подвеска лучше:
Источник статьи: http://fastmb.ru/soveti_auto/3257-ressornaya-podveska-princip-raboty-plyusy-i-minusy.html
Рессоры: описание,виды,устройство,принцип работы,фото,видео,достоинства и недостатки.
Достоинства и недостатки рессор
Важное преимущество рессорной подвески – простота конструкции. Также она довольно недорогая и надежная
Рессоре не страшны перегрузки и плохие автомобильные дороги с ямами и выбоинами, что особенно актуально для нашей страны. Рессора универсальна. Она гасит не только нагрузки, которые возникают во время торможения или разгона, но и те, что появляются на поворотах. В пользу рессорных подвесок говорит и тот факт, что они компактны, располагаются внизу автомобиля и потому не занимают часть погрузочной площадки багажника. Но есть у рессоры и недостатки. Во-первых, она быстро изнашивается.
Виноваты в этом и сами автолюбители, когда нагружают свои машины под завязку, от чего подвеска быстро проседает. Во-вторых, за рессорой необходимо постоянно ухаживать – смазывать и чистить листы. Если этого не делать, то застрявший там мусор будет издавать скрипы. Сегодня рессора применяется не так часто – лишь для некоторых моделей легковых автомобилей и УАЗов. Причина, по которой ее реже стали использовать, – сильная нагрузка на листы при движении автомобиля, что приводит к ухудшению управляемости на высокой скорости
Важно! Качественную термообработку рессорных листов, их упрочнение и горячую правку можно сделать только на авторемонтном заводе, поскольку для этого требуется специальное оборудование, которого нет на обычных СТО
Советы по уходу за рессорами
При эксплуатации рессорных подвесок водитель, в первую очередь, должен: • учитывать покрытие дорог, по которым он ездит; • не перегружать автомобиль; • резко не трогаться и не тормозить; • своевременно менять поломанные листы на новые; • прислушиваться и обращать внимание на скрежет рессор; • вовремя обновлять графитную смазку и подтягивать резьбовые соединения. Поэтому долговечность и рабочий потенциал рессор зависит не только от многих конструктивных, технологических и эксплуатационно-ремонтных задач, но также и от профессионализма механиков и водителей
Расположение рессор
Чаще всего в автомобилестроении рессоры устанавливаются на грузовые транспортные средства. При этом выделяют передние и задние конструкции.
Передние в основном предназначены для обеспечения комфортабельности езды в кабине. Задние же обычно имеют другое назначены – несение большей части нагрузки, для этого данный тип автомобильного узла усиливают.
Такое усиление обычно достигается благодаря добавлению большего количества листов. Самой высокой нагрузке подвергается нижняя часть конструкции, в результате чего туда устанавливаются 2-3 специальные коренные рессоры. Хотя такое решение и способствует снижению комфортабельности езды, но значительно увеличивает жесткость подвески.
Почему редко устанавливают на легковые машины?
Все же рессоры заточены на большие веса и перегрузки, а вот на легковых машинах такого нет! Еще одна особенность это то, что пружины делают подвеску намного комфортнее (ямы глотаются «на раз»), вы не будете прыгать на сиденьях как на «козлике».
Рессорная же подвеска, установленная на легковой авто, сделает подвеску не выносимо жесткой, любая кочка будет чувствоваться «пятой точкой». Также страдает и управляемость, ведь ход подвески сильно ограничен.
Если сказать проще — то на легковых вариантах, такая конструкция просто не нужна! Вы же не будете перевозить грузы в 3 – 5 тонн.
Рессорная подвеска: принцип работы и виды
Виды независимых подвесок

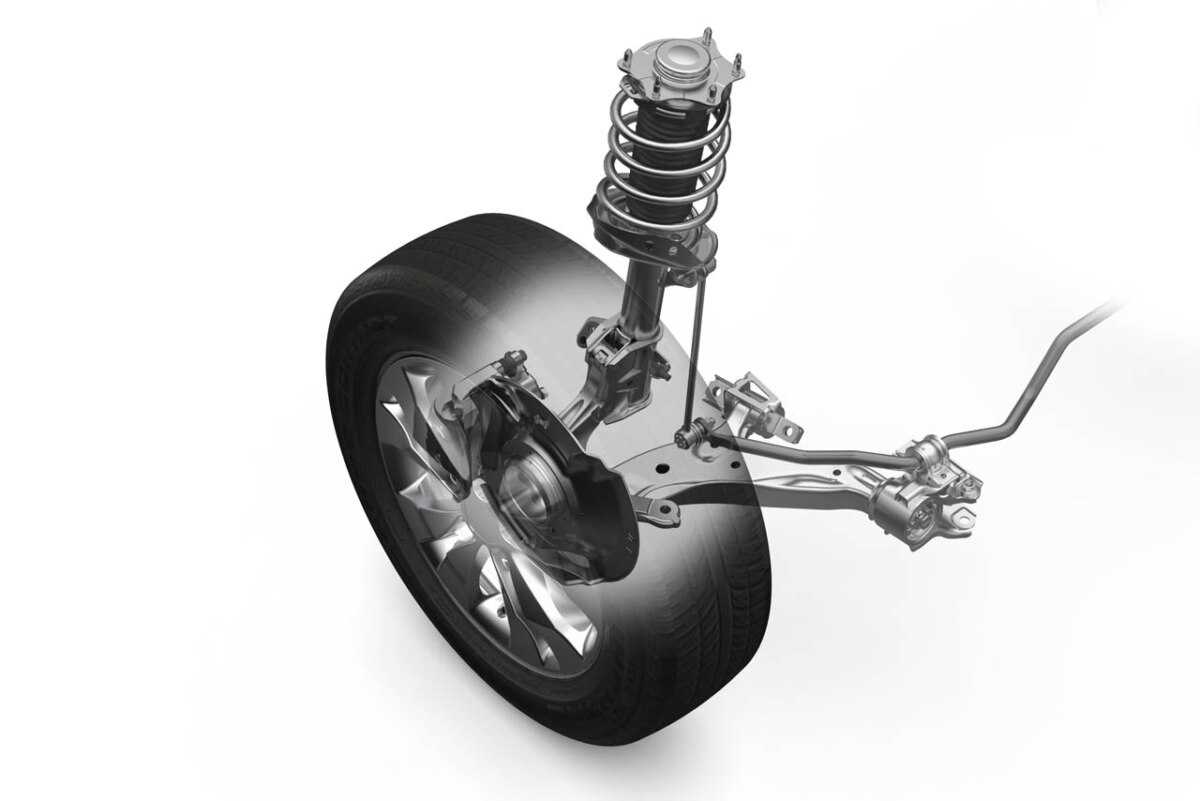

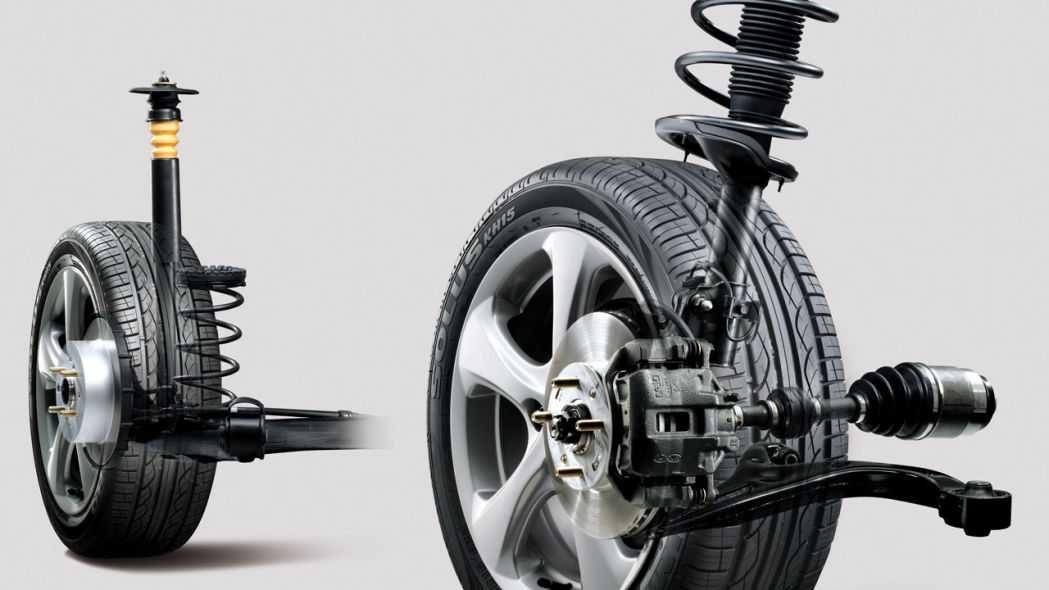

МакФерсон
Данная подвеска является самой распространенной. Она устанавливается на передней оси в практически во всех современных машинах. В ней нижний рычаг соединяется со ступицей с помощью шаровой опоры. Также в зависимости от конфигурации может применяться продольная реактивная тяга. Амортизационная стойка с пружиной крепится к ступичному узлу, а верхняя опора закрепляется непосредственно на кузове. В роли стабилизатора выступает поперечная тяга. Она также крепится на кузове. Ее основная задача – противодействие крену машины. Поворот колеса в этом случае будет осуществляться за счет подшипника чашки стойки-амортизатора и нижнего шарнира.

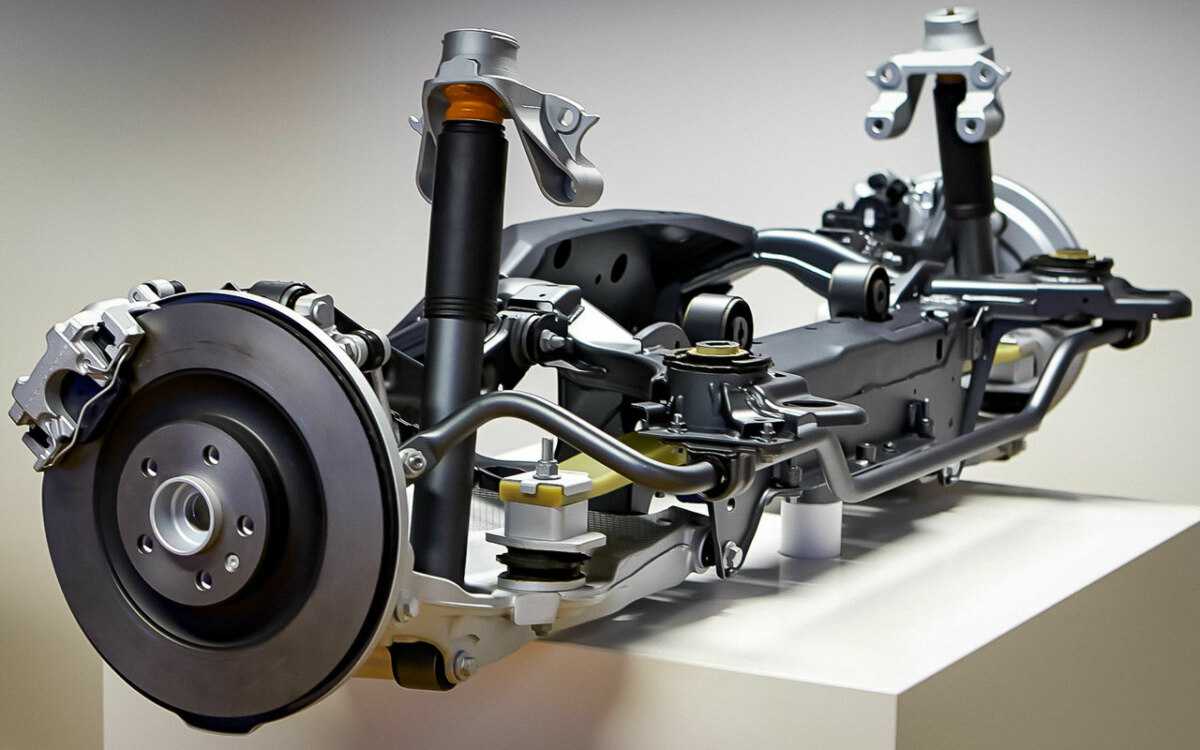

Задняя система выполнена по аналогичному сценарию. Однако в этой части не допускается возможность поворота колес. Вместо нижнего рычага здесь размещены поперечные и продольные тяги, которые фиксируют ступицу. Недостатком такой системы можно назвать среднюю управляемость. При этом достоинств у нее больше. Подвеска МакФерсон достаточно проста в конструктивном отношении, отличается компактными размерами, надежностью и бюджетной стоимостью обслуживания.

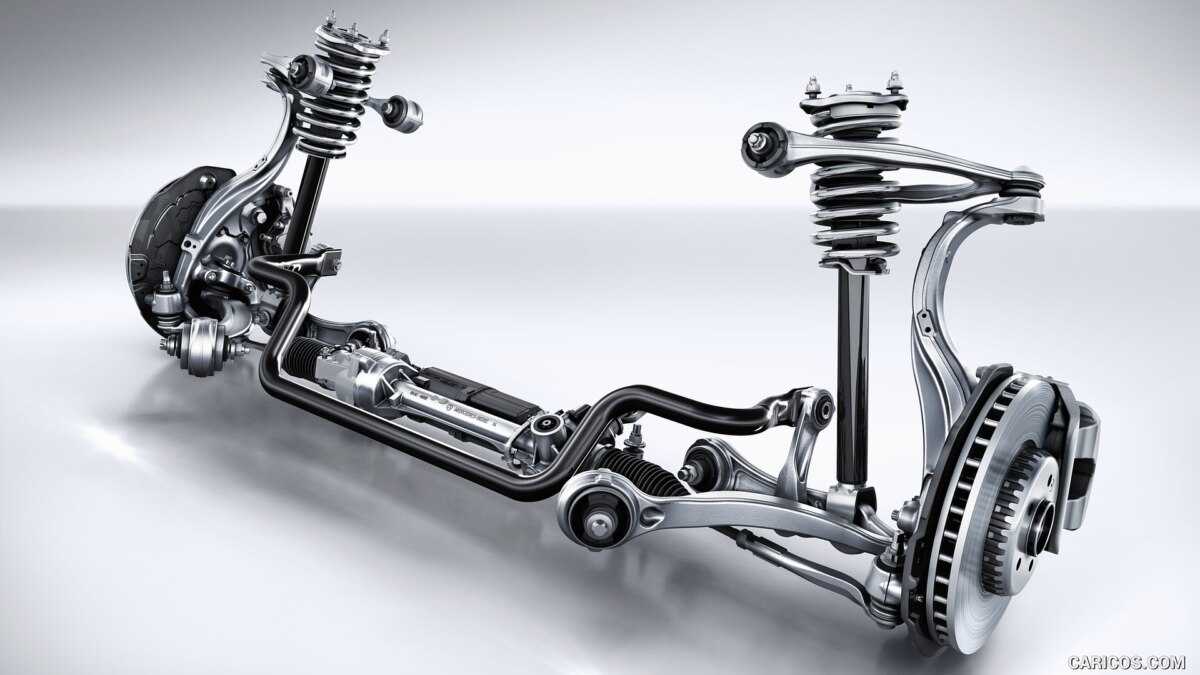

Передняя двухрычажка
Конструктивно двухрычажка гораздо сложнее и отличается более высокой эффективностью. Здесь в роли верхней точки крепления выступает второй поперечный рычаг. У задней подвески строение аналогичное. Все автомобили, оснащенные подобной системой, демонстрируют высокий показатель управляемости.

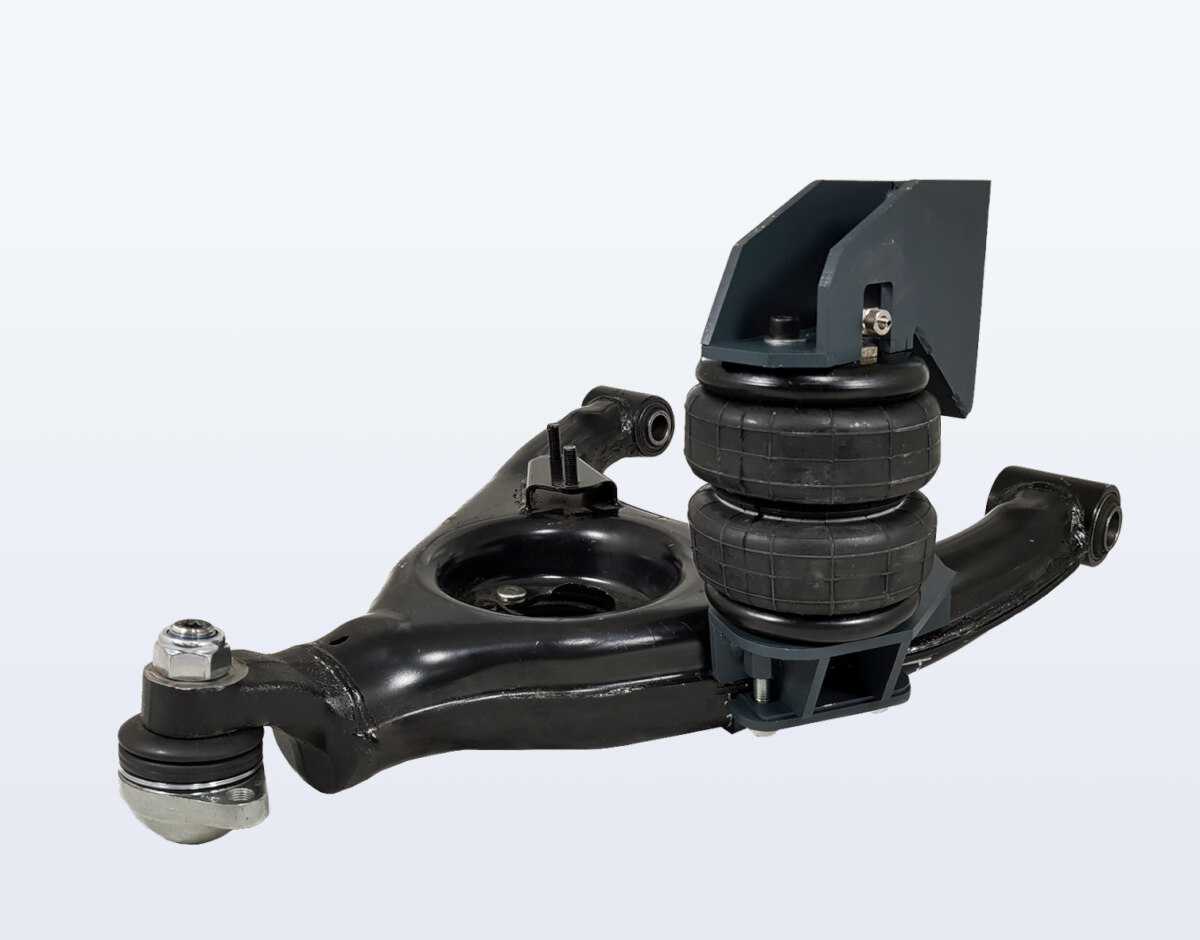

Пневматическая
В этой системе главенствующую роль играют пневмобаллоны, которые заменяют стандартные пружины. Внутри них находится сжатый воздух. Пневмоподвеска выделяется тем, что благодаря ей у автомобилиста появляется возможность с помощью бортового компьютера регулировать высоту кузова. Также система улучшает плавность хода транспортного средства. Встретить такую конструкцию можно исключительно на авто, относящихся к премиальному сегменту.
Гидравлическая
В этой конструкции стойки соединены в единый замкнутый круг с гидравлической жидкостью. В такой системе также есть возможность регулировать высоту клиренса, но при этом дополнительно можно еще и управлять жесткостью. Делается это с помощью электроники через экран бортового компьютера или специальными физическими переключателями.
Электромагнитная
У такой подвески вместо амортизаторов установлены электромагниты. Чаще всего встретить данную конструкцию можно на машинах премиального класса. Так как электромагниты потребляют большое количество энергии, то подобная система, как правило, совмещается с гидравлической. Таким образом экономится заряд аккумуляторных батарей.

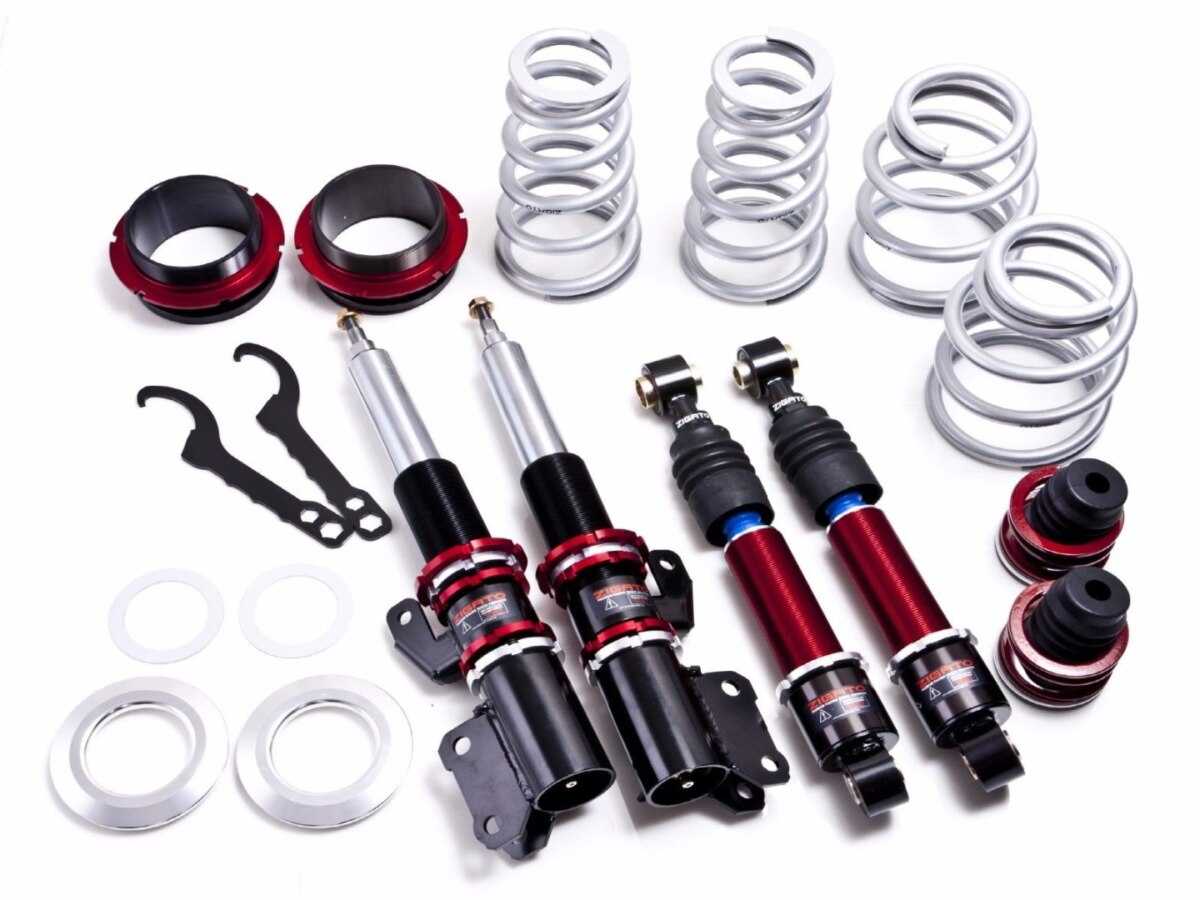

Спортивная или винтовая
Колойверы или винтовая подвеска состоит из амортизационных стоек, жесткость которых можно настроить непосредственно на машине. Нижний упор пружины имеет резьбовое соединение. Это позволяет регулировать ее высоту и величину клиренса. В гоночных автомобилях с открытыми колесами устанавливают специальные подвески типа push-rod и pull-rod. Они базируются на двухрычажке. Основная особенность таких систем заключается в том, что демпфирующие элементы установлены внутри кузова.
Грузовые рессоры в наличии и под заказ !
В нашем ассортименте представлены грузовые рессоры тягачей, самосвалов , прицепов а также рессоры на малый коммерческий транспорт от ведущих европейских производителей, таких как: WEWELER , Schomaecker , Seferiadis , DOSLER , MARSHALL.
Ниже представлены каталоги рессор для конкретных автомобилей:
- грузовики МАН, Ивеко, ДАФ, Скания, Рено, Мерседес, Вольво
- для осей BPW, ROR, SAF, GIGANT, Fruehauf
НАЛИЧИЕ И ЦЕНЫ УЗНАВАЙТЕ ПО ТЕЛЕФОНУ: 8 (495) 647-15-24.
Для идентификации рессоры на прицеп необходимо замерить по указанной схеме.
Как произвести замеры
Условные обозначения:L(A) — общая длина по центрамD1, D2 — внутренний диаметр втулки или сайлентблокаL(B) — длина передней частиK — кастро (высота колена или так называемого «гуська»)L(C) — длина задней частиL1 — расстояние до первого отверстияH(A) — высота прогибаL2, L3 — расстояние между отверстиямиH(B) — толщина пакетаJ — расстояние от центрального стяжного болта до конца рессоры
Стремянки
Что представляют собой рессоры для грузовиков?
Рессора – это уникальное устройство, играющее важную роль в подвеске. Ее использование облегчает сборку и ремонт машины. Она проста по конструкции и удобна в ремонте. К недостаткам применения можно отнести: высокое межлистовое трение, способное сильно ухудшить плавность хода на хорошей дороге, и большую материалоемкость в сочетании с технологической сложностью при производстве листов.
Изготовление рессор на грузовые иномарки
Листы для рессор на грузовые иномарки изготавливают из дорогой, высокопрочной стали, содержащей кремний и марганец (55ГС, 55С2, 60С2), а также хром и никель (50ХГ).
Выдерживание высоких, многократно повторяющихся напряжений, возникающих во время прогиба, достигается путем особого технологического процесса. Предел текучести стали, идущей для изготовления листов рессоры, должен быть не менее 1 150 Н/см2.
Технические характеристики рессор на грузовые иномарки
- Закругленные края рессор сделаны для обеспечения дополнительной безопасности.
- Межлистовые пластины предназначены для снижения трения и распределения нагрузки на края листов, что существенно сказывается на сроке службы.
- Антифрикционные проставки. Они снижают трение на краях устройств при максимальной загрузке.
- Графитовое покрытие. Дальнейшее снижение трения между листами и проставками.
- Стремянки. Выравнивают и соединяют листы между собой.
- Специальное дробеструйное упрочнение краев листа снижает внутреннее напряжение в металле рессор для грузовиков. Этот процесс помогает удвоить срок службы.
- Плоское посадочное место обеспечивает надежное крепление рессор к мосту автомобиля и снижает напряжение металла в месте крепления.
- Тестирование на изгиб и максимальную нагрузку позволяет убедиться в надежности рессор для грузовиков и их соответствии требуемым характеристикам.
Принцип действия TCS
Основное назначение этой TCS – исключить потерю сцепления на ведущих колесах с помощью гидравлической и электронных систем автомобиля, которые контролируют работу тормозной системы, силовой установки и вносят коррективы в их работу. Причем на функционирование тормозов и мотора свое влияние система оказывает по-разному.
Что касается тормозной системы, то TCS – полная противоположность ABS. Если антиблокировочная система контролирует вращение колес и при обнаружении, что одно из них значительно замедлилось, снижает давление на тормозном механизме этого колеса, и оно начинает более свободно вращаться, то с антипробуксовочной системой все наоборот.
Те же датчики контролируют скорость вращения колес, и если одно из них резко ускорилось, система воспринимает это как потерю сцепления, и для устранения этого она подает на тормозной механизм этого колеса давление, что приводит к тому, что вращение замедляется, то есть колесо принудительно, без участия водителя притормаживается.
Но TCS воздействует не только на тормозные механизмы, но и на мотор. Суть работы та же – датчики улавливают, что одно из колес резко ускорилось и передают сигналы на блок управления АБС. Тот в свою очередь отправляет информацию на ЭБУ, который принимает меры – «задавливает» двигатель. То есть, воздействует на системы мотора, что приводит к снижению тягового усилия.
Более прогрессивные антипробуксовочные системы кроме мотора и тормозов воздействуют еще и на дифференциал трансмиссии. Разные по конструкции противобуксовочные системы могут оказывать влияние как на одну из систем авто, так и на все указанные, причем использовать ту или иную часть лишь в определенных условиях.
Преимущества и недостатки
Разновидности зависимых подвесок

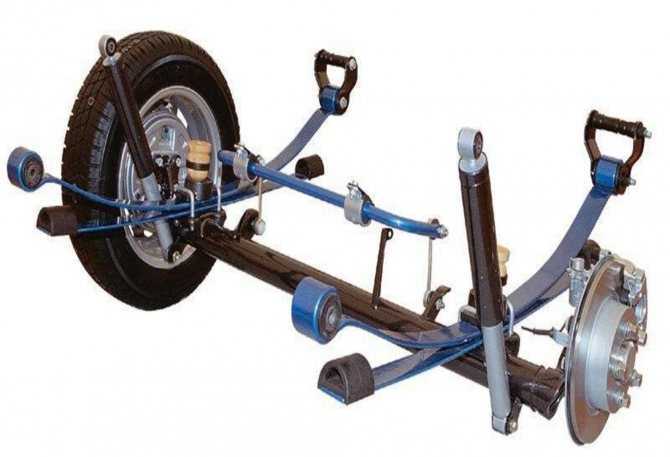

Зависимая подвеска бывает двух видов: подвеска на продольных рессорах и подвеска с направляющими рычагами.
Подвеска с направляющими рычагами
Зависимая подвеска данного типа дополнительно состоит из четырех диагональных или трех-четырех продольных штанг (рычагов) и одной поперечной штанги, называемой «тягой Панара». Каждый рычаг при этом крепится к кузову автомобиля и к жесткой балке. Эти вспомогательные элементы призваны препятствовать боковому и продольному перемещению оси.

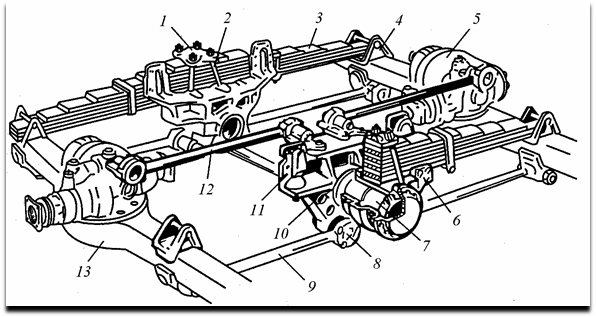

Балансирная подвеска
Отдельно стоит упомянуть балансирную подвеску – разновидность зависимой подвески, имеющей продольную связь между колесами. В ней колеса, находящиеся на одной стороне автомобиля, соединены продольными реактивными штангами и многолистовой рессорой. Воздействие от неровностей дороги в балансирной подвеске уменьшают не только упругие элементы (рессоры), но и качающиеся балансиры. Перераспределение нагрузки позволяет улучшить плавность хода автомобиля.
Основные функции подвески
Прежде всего, следует отметить, что именно подвесные элементы соединяют кузов автомобиля с шинами. Без этого элемента машина превращается в самую обыкновенную телегу, которую трясет при появлении малейших неровностей.
Второй и также важной функцией подвесных элементов можно назвать усиление устойчивости автомобиля. Во время выполнения поворотов и разворотов автомобиль подвергается внешним боковым нагрузкам, которые могут привести к опрокидыванию
Подвеска обеспечивает устойчивость авто, обеспечивая безопасность находящимся в салоне.
И, наконец, третья функция, про которую уже говорилось ранее – подвеска соединяет шасси с кузовом.
Что такое рессора, назначение рессор, принцип работы
Рессорная подвеска — разновидность механической подвески, применяемая для грузовых машин и тяжеловозов. Основными элементами такой подвески являются рессоры — металлические листы с высоким показателем упругости. От качества рессор зависит работоспособность всей подвески грузовика, а их поломка приводит к дорогостоящему ремонту. Именно поэтому к выбору рессор для грузовых машин необходимо подходить ответственно.
Назначение рессор
Качество и состояние рессорной подвески влияет на проходимость и эксплуатационные характеристики грузовика. Рессоры выполняют следующие функции:
— обеспечение плавного хода и устойчивости;
— поглощение динамических ударов;
— предотвращение крена кузова или прицепа;
— поддержание нормальной высоты кузова при загрузке;
— гашение инерционных колебаний при разгоне/торможении.
Правильно выбранные и исправные рессоры снижают вероятность поломки основных узлов подвески на 75%.
Конструкция и принцип работы
Рессоры подвески должны соответствовать ГОСТ Р 51585-2000. Деталь состоит из металлических листов, имеющих разную жесткость и упругость. Самый длинный лист закрепляется к раме большегруза или полуприцепа при помощи кронштейнов. Остальные листы крепятся стяжками, а в центре скрепляются специальным болтом. Смещению деталей препятствуют хомуты. Производители автозапчастей для грузовиков выпускают несколько видов рессор:
- Однолистовые. Состоят из одного листа. Используются в основном для легкогрузовых машин.
- Малолистовые. Содержат 2-5 листов. Являются универсальными и применяются для большинства грузовиков.
- Многолистовые. Включают 12 листов и более.
Качественные рессоры для увеличения их срока службы подвергаются дробеструйной и антикоррозийной обработке.
Кроме листовых деталей применяются пружинные и торсионные рессоры. Пружинные состоят из пружин, воспринимающих колебания. Торсионные имеют пружины-торсионы, работающие за счет силы вращения.
Принцип работы всех рессор одинаков: при движении по неровной дороге первый лист рессоры воспринимает нагрузку и прогибается. Если прогиб достигает определенной отметки, то передается на последующий лист. При этом на кузов или прицеп приходится не более 5-10% ударной энергии. В большинстве большегрузов рессоры начинают работать только при загрузке. Включение рессор в работу при загрузке происходит автоматически.
Рессоры устанавливаются на передний и задний мост (или одновременно на оба). Количество элементов зависит от марки грузовика, его конструкции, грузоподъемности.
Производство и выбор
Рессоры грузовиков изготавливаются из высококачественного металлопроката — рессорной полосы. Толщина рессоры бывают разными от 7-40 мм. После нарезки проката на листы производится их прокатка. Готовые изделия проходят термообработку. Производство выполняется на высокотехнологичном оборудовании. Каждая рессора проходит тестирование на соответствие геометрии и способность воспринимать нагрузки.
Известные производители предъявляют высокие требования к продукции, внедряя систему многоступенчатого контроля качества рессор, в ходе которого оцениваются:
— наличие трения на краях детали при максимальной загрузке;
— испытание на изгиб;
— качество соединения листов между собой;
— качество покрытия и пр.
Тщательный контроль качества позволяет продавать потребителям изделия, которые обеспечивают безопасное движение грузовика, отсутствие крена и прогибов. При выборе рессор необходимо учитывать их основные характеристики: жесткость, упругость, гибкость. Детали рессорной подвески рекомендуется покупать у надежных поставщиков, гарантирующих высокое качество и соответствие техническим регламентам.
Принцип работы рессорной подвески
Основной принцип работы рессорной подвески заключается в том, что рессоры гасят вертикальные ударные нагрузки и позволяют подвешенному кузову или раме автомобиля двигаться вверх и вниз по отношению к колесам.
В процессе движения автомобиля, когда колесо проходит неровность на дороге, рессоры сжимаются, поглощая ударную нагрузку и смягчая воздействие на кузов автомобиля. Это позволяет обеспечить более комфортное движение пассажирам и сохранить целостность и работоспособность автомобиля.
Рессоры имеют пружинные свойства, что позволяет им гасить вертикальные нагрузки и относительно безопасно опускаться и подниматься от неровностей на дороге. Количество рессор в подвеске, их жесткость и расстояние между ними зависят от конструкции и назначения автомобиля.
Такие автомобили, как грузовики, автобусы и внедорожники, обычно имеют более жесткую рессорную подвеску, чтобы справляться с тяжелыми грузами и пересеченной местностью. В то же время, легковые автомобили, седаны и спортивные автомобили могут иметь более мягкую подвеску для обеспечения максимального комфорта.
Устройство подвески автомобиля
Конструкция включает следующие элементы:
- Упругие устройства. Принимают на себя нагрузки от дорожного полотна во время движения по кочкам, ухабам, минимизируют динамические нагрузки, вертикальные ускорения, смягчают удары, уберегают от «копирования» дорожных неровностей кузовом, отпружинивают толчки, обеспечивают транспортному средству плавную езду (оптимальный вариант – колебания 1 — 1,3 Гц). Популярные упругие элементы – витые пружины, торсионы.
- Демпфирующие элементы. Представлены всевозможными видами амортизаторов – пневматическими, газомасляными, масляными, магнитными. Поглощают тряску, не дают удару пройти к кузову авто.
- Направляющие. Обеспечивают корректное положение колесной базы при совершении маневров во время движения по прямой траектории и при поворотах. Роль направляющих выполняют рычаги, поперечные тяги.
- Стабилизатор поперечной устойчивости. Предохраняет авто от заваливания набок на поворотах.
- Крепления для амортизаторов, рычагов, стабилизатора поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передаваемые в самой ПА от одного узла к другому. Если вставка сделана из полиуретана, то это хорошее условие, обеспечивающее профилактику для всей подвески от «выжимания» и нежелательной деформации.
- Шаровые опоры. Связывают рычаг ПА со ступицей (центральной вращающейся частью) колеса. Если в непорядке шаровая опора, то во время движения колеса могут начать выворачиваться наружу, а сама машина начнёт заваливаться на одно из крыльев.

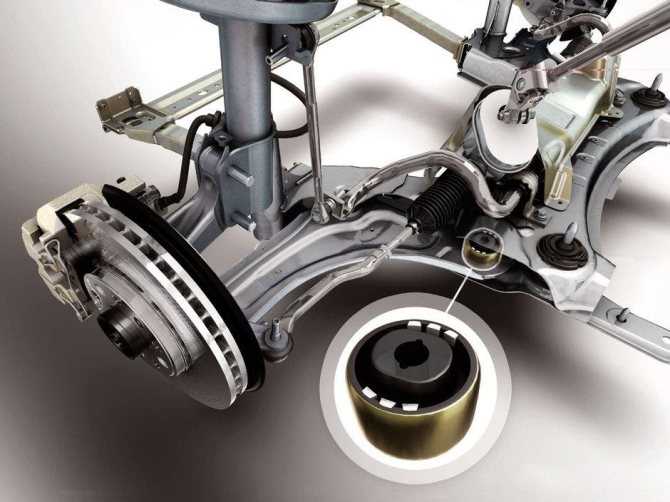

- Сайлентблоки. Втулки из металла с резиновой или полиуретановой вставкой, образующие шарниры.
На упругих элементах, входящие в схему подвески автомобиля, остановимся наиболее подробно.

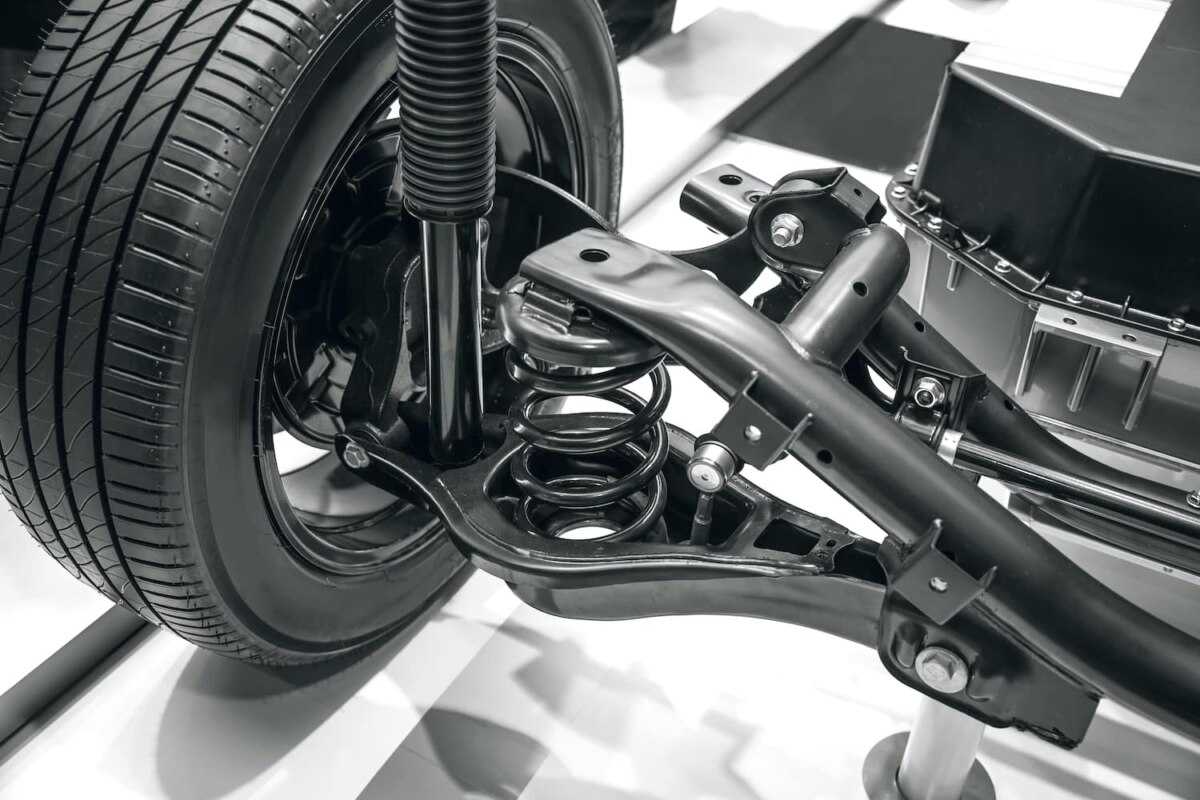

Витые пружины
Главная задача пружин – поддержка веса транспортного средства, гашение вибраций и ударов от дорожного полотна, сохранение надлежащего дорожного просвета.
Стандартные пружины средней жёсткости ставятся на городские легковые автомобили.
Усиленные пружины с высокой жесткостью – элементы задней подвески автомобиля. Их активно монтируют на транспортные средства, у которых на заднюю ось приходятся заметные весовые нагрузки. Это грузовики, легковые авто с прицепом.
На некоторые транспортные средства могут ставиться пружины с переменным сечением прута – с переменной жесткостью. Благодаря ним автомобиль легко адаптируется к любой дорожной ситуации.
Большинство пружин изготавливается в печах из прутков из рессорно-пружинной, торсионной стали. При деформации материал способен возвратиться в исходное положение. Пружины делают из прутков круглого сечения. Могут быть бочкообразными, коническими, цилиндрическими. Для гоночных авто выпускают пружины из углепластика.
Торсионы
Представляют собой металлические упругие стержни круглого сечения. Имеют на концах шлицевое соединение. Отлично работают на скручивание. Обеспечивают упругую связь между колесом и кузовом при перемещении колес.
Чаще всего монтируются на независимых подвесках у многоосных транспортных средств. Крепятся одним концом к кузову, другим – к рычагу.
Торсионы – распространённые компоненты передней ПА у рамных внедорожников и грузопассажирских фургонов RENAULT KANGOO, Iveco Daily, MERCEDES-BENZ.
Рессоры
Рессоры – упругие элементы ПА из металла. Эффективны для передачи нагрузки от кузова к ходовой (колесам, гусеницам). Могут быть однолистовыми и многолистовыми.
Одни из самых первых типов упругих элементов ПА. Изначально активно присутствовали и на легковом, и на грузовом транспорте. В странах СНГ рессоры в составе подвески хорошо знакомы владельцам машин «Москвич», «Волга».
Сейчас рессоры ставятся на коммерческий транспорт, преимущественно тяжёлые грузовики, строительную спецтехнику с двумя задними мостами.
Отказ от рессор у производителей легковых авто и интерес к ним со стороны производителей тяжёлого транспорта вызван тем, что главный недостаток большинства рессор – невозможность обеспечить плавный ход на хорошем полотне (это связано с высоким трением в самих компонентах устройства данного типа) , при этом это наиболее надёжное решение, когда нужно удержать кузов гружёной машины на заданной высоте, обеспечить тяжёлому грузовому транспорту безопасность движения.
И пока одни производители говорят, что рессоры уходят в прошлое, другие удивляются новыми решениями: рессорами с графитовым покрытием (существенно снижается трение), дробеструйным упрочнением.
