Конструкция датчиков фазы
В настоящее время применение находят ДФ, основанные на эффекте Холла — возникновении разности потенциалов в полупроводниковой пластине, по которой протекает постоянный ток, при ее помещении в магнитное поле. Датчики на эффекте Холла реализуются довольно просто. За основу берется квадратная или прямоугольная пластина из полупроводника, к четырем сторонам которой подключаются контакты — два входных, для подачи постоянного тока, и два выходных, для снятия сигнала. Для удобства эта конструкция изготавливается в виде микросхемы, которая устанавливается в корпус датчика вместе с магнитом и другими деталями.
Существует два конструктивных типа датчиков фазы:
— Щелевые; — Торцевые (стержневые).
Щелевой датчик фазы имеет П-образную форму, в его разрезе проходит репер (отметчик) распределительного вала. Корпус датчика разделен на две половины, в одной находится постоянный магнит, во второй располагается чувствительный элемент, в обеих частях находятся магнитопроводы специальной формы, обеспечивающие изменение магнитного поля при прохождении репера.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
Как можно проверить исправность ДПКВ?
Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.
Диагностика датчика положения коленвала омметром
При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.
Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.
Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.
Диагностика датчика положения коленвала омметром
Факторы, воздействующие на работоспособность датчика распредвала
Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание
Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время
Подготовка к замене датчика распредвала ВАЗ 2109
Замена датчика распредвала ВАЗ 2109 может потребовать некоторой подготовки и использования специальных инструментов. Чтобы успешно выполнить эту задачу, следуйте следующим рекомендациям:
Перед началом работы с датчиком распредвала, убедитесь, что двигатель полностью остыл
Выполните все необходимые меры предосторожности для безопасности.
Поставьте автомобиль на устойчивую поверхность и активируйте стояночный тормоз. При необходимости, поддержите автомобиль дополнительными средствами безопасности, например, установкой колесных клиньев.
Используйте соответствующий инструмент, чтобы найти и открыть капот автомобиля
Убедитесь, что двигатель находится в полностью выключенном положении.
Теперь, когда капот открыт, обозначьте положение старого датчика распредвала. Это поможет вам установить новый датчик в точно таком же положении.
Отсоедините электрический разъем датчика от провода, используя соответствующий инструмент. Будьте осторожны, чтобы не повредить провода или разъем в процессе.
Осторожно удалив старый датчик распредвала, проверьте его на наличие повреждений или износа. Если датчик поврежден, замените его новым.
Перед установкой нового датчика, очистите место его установки от грязи и остатков старого датчика.
Аккуратно установите новый датчик распредвала в точно такое же положение, как и старый датчик
Обратите внимание на правильную ориентацию и положение датчика.
Подсоедините электрический разъем нового датчика к проводу, убедившись в правильном соединении.
Теперь, когда новый датчик распредвала установлен, протестируйте его, запустив двигатель. Убедитесь, что автомобиль функционирует нормально и не возникают проблем с датчиком.
Подготовка к замене и установке нового датчика распредвала ВАЗ 2109 требует внимательности и следования указанным шагам. Проверьте, что каждый шаг был правильно выполнен, прежде чем продолжить работу.
Проверка работы нового датчика фаз
После установки нового датчика фаз необходимо проверить его работу для убедительности, что замена была проведена успешно.
Вот несколько шагов, которые помогут вам проверить работу нового датчика фаз:
Проверьте подключение: Убедитесь, что новый датчик правильно подключен к системе впрыска и надежно фиксирован.
Запустите двигатель: Заведите двигатель и оцените его работу
Если двигатель запускается без проблем и работает плавно, это может свидетельствовать о правильной работе нового датчика фаз.
Прицельно двигайтесь: Возьмите автомобиль на небольшую езду и обратите внимание на его поведение при ускорении и замедлении. Если двигатель отзывчив и реагирует на изменения нагрузки, это может указывать на исправную работу нового датчика фаз.
Обратите внимание на мощность: Заметьте, изменилась ли мощность двигателя после замены датчика фаз
Если вы ощущаете прирост в мощности, это может быть признаком правильной работы нового датчика.
Проверьте частоту вращения: Используйте датчик оборотов двигателя, чтобы проверить, работает ли новый датчик фаз с правильной частотой вращения. Если отображаемая частота соответствует ожидаемым значениям, это может говорить о правильной работе датчика.
Если после проведения всех этих шагов новый датчик фаз демонстрирует нормальную работу, у вас больше нет оснований для беспокойства. Новый датчик успешно заменил старый, и вы можете быть уверены в надежной работе вашего автомобиля ВАЗ 2109.
Как проверить датчик распредвала на Ланосе
Если появились подозрения на неисправность рассматриваемого устройства, то первым делом, как уже упоминалось выше, следует проверить целостность контактов и проводов. После осмотра контактов и проводов, можно приступать к определению целостности датчика. Для этого его необходимо извлечь из посадочного места, предварительно отсоединив фишку с проводами. Крепится элемент при помощи одного болта под ключ на «10».
На корпусе датчика не должно быть загрязнений, металлической стружки, а также дефектов в виде трещин и т.п. Наличие трещины на корпусе говорит о том, что устройство неисправно, и его сразу можно заменить. Если имеются загрязнения, то их следует удалить. Часто загрязнения становятся причиной того, что ДПРВ начинает давать неправильные показания, но случается это редко, и зачастую только с устройствами магнитного типа.
Это интересно! ДПРВ — это не исполнительный орган, отвечающий за работу механизма ГРМ. Если элемент дает сбои, то проверять нужно не только его, но и рабочие элементы системы, то есть, кулачки распредвала.
Чтобы проверить датчик положения распредвала на Ланосе, понадобится воспользоваться мультиметром. Процедура проверки имеет следующий вид:
- Изначально необходимо проверить наличие питания в питающем проводе. Для этого мультиметр устанавливается в режим измерения постоянного напряжения, и прикасаемся щупами к первому и второму контакту фишки (B и C). При включении зажигания, на приборе должны отобразиться значения, равные напряжению бортовой сети. Если прибор не показывает напряжение, значит необходимо искать неисправность в питающем проводе. Перед проверкой провода питания, следует убедиться в целостности предохранителя F14, расположенного в салоне.
- Наличие напряжения говорит о том, что питающие провода исправны, поэтому продолжаем проверять ДПРВ. Для этого щупами прикасаемся к контактам A и C (между минусовым и сигнальным контактами), и включаем зажигание. При этом на приборе должно высветиться значение около 10 В, что говорит об исправности сигнального провода.
- Третий способ подразумевает проверку целостности самого элемента. Для этого с обратной стороны фишки необходимо подсоединить два медных проводка (к контакту A и C). После этого подключить фишку к датчику, и включить прибор для измерения напряжения. Подносим к торцевой части элемента металлическую деталь (при включенном зажигании), и наблюдаем изменения показаний на мультиметре. Эти значения должны снизиться до 0,4 В. Если показания меняются, значит, ДПРВ исправен.
Этими способами можно проверить исправность цепи и общую целостность ДПРВ. Однако изменения показаний мультиметра вовсе не означает, что датчик работает правильно. Более детальную проверку ДПРВ на Ланосе можно провести с помощью осциллографа.
Это интересно! Аналогичную процедуру проверки следует провести с новым ДПРВ, который планируется установить вместо старого. Это позволит исключить установку подделки или бракованного устройства.
Признаки, указывающие на неисправность датчика распредвала
Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:
- загоревшаяся на панели приборов надпись Check;
- неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
- ухудшение динамики и снижение мощности;
- увеличение расхода топлива.
Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.
Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

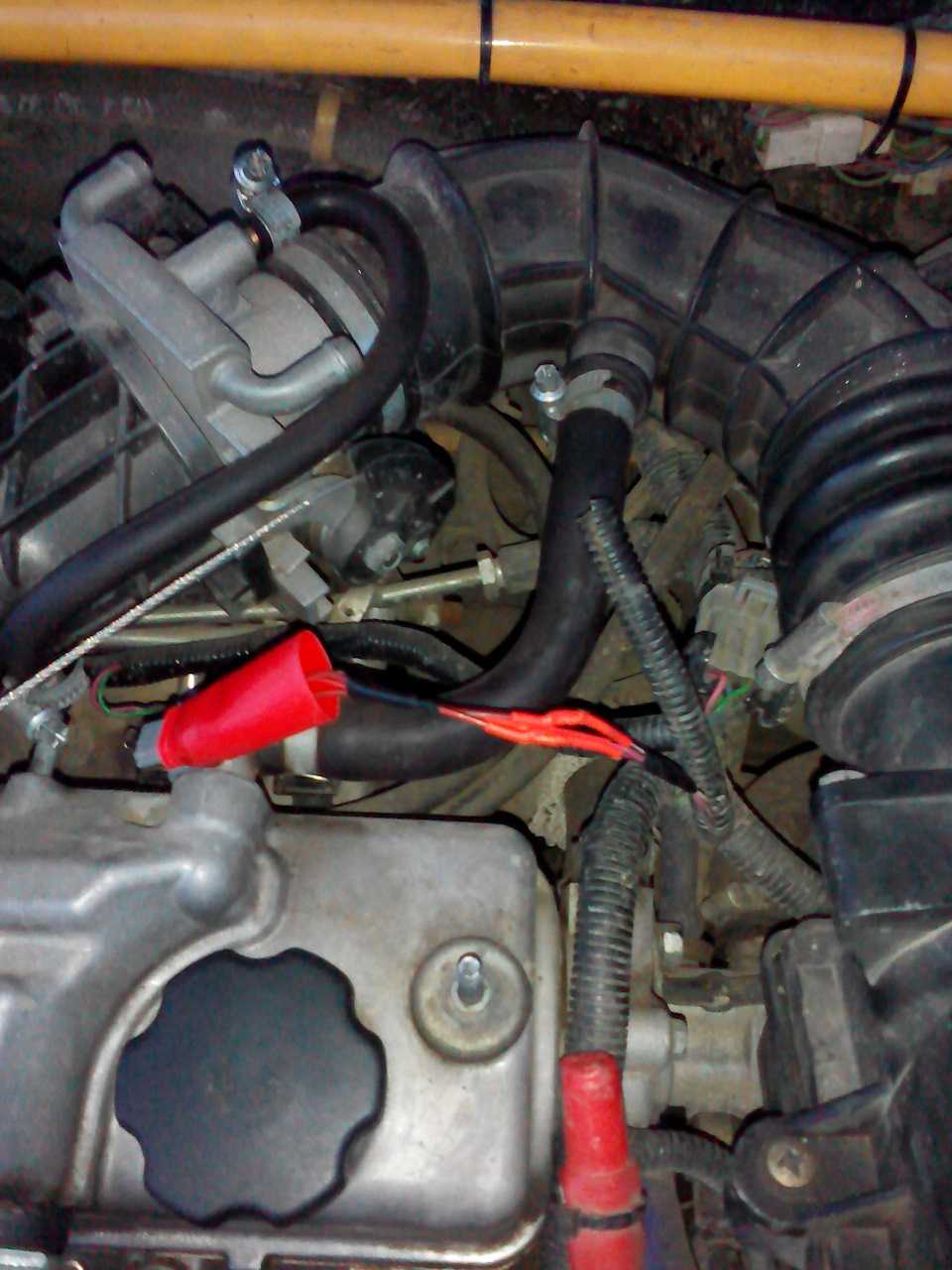

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения. Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.
Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.
Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.
Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора. Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место. Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.
Как вам статья?
Мне нравитсяНе нравится
Датчики ВАЗ — основные датчики на инжекторных автомобилях ВАЗ

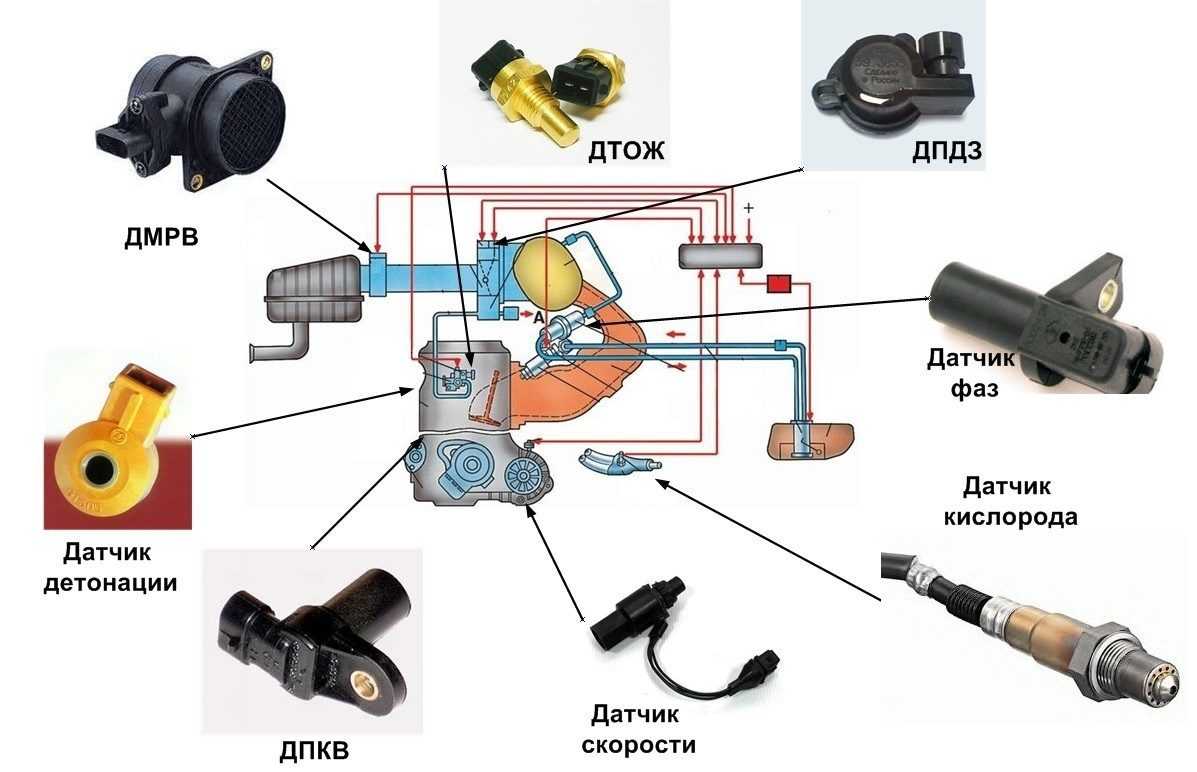

Итак, уважаемые посетители, сегодня мы вам расскажем про основные датчики на ВАЗ. Поскольку принцип работы инжекторных двигателей у линейки автоВАЗа один, то в принципе мы свели воедино мануал по датчикам, которые устанавливаются на инжекторные ВАЗы заводом изготовителем, подготовили краткое описание принципов работы и назначения каждого из нижеприведенных датчиков. Ведь по сути сам принцип работы инжекторного двигателя это взаимосвязанная работа «мозгов» (ЭБУ) и различного рода датчиков, между ними идет постоянный обмен информацией и в зависимости от совокупности тех или иных показателей датчиков контроллер готовит смесь и обеспечивает устойчивую и правильную работу двигателя.
Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)
Без этого крайне важного датчика и в случае его неисправности автомобиль просто не заведется. ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска, на котором при внимательном рассмотрении, можно увидеть как бы «недостающий» зуб, этот диск установлен непосредственно на коленвале
ДПКВ на ВАЗах расположен на крышке масляного насоса. Датчик достаточно надежен и его выход из строя редкость. Но тем не менее если он выйдет из строя у вас будут проблемы. Рекомендуем возить его с собой в бардачке на всякий случай.
Поехали дальше. Еще один немаловажный датчик — Датчик положения дроссельной заслонки ДПДЗ.
Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.
Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.
Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов. Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра. Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими. То есть ездить можно, но не нужно, лучше заменить неисправный датчик.
Теперь рассмотрим Датчик Детонации ДД.
Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы. Соответствует своему наименованию целиком и полностью, следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать УОЗ (угол опережения зажигания). В случае выхода датчика из строя двигатель будет тупить и возрастет расход бензина.

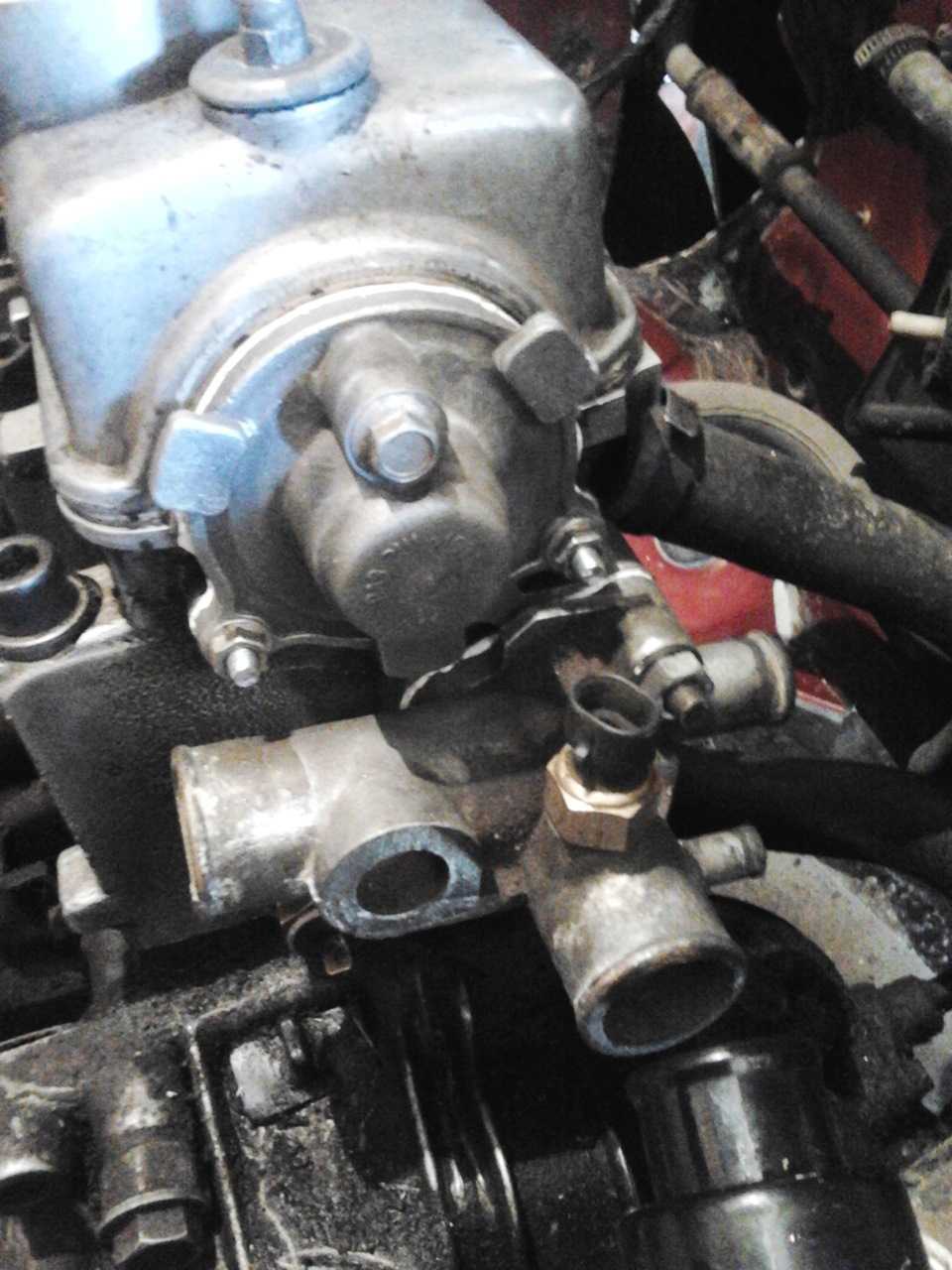

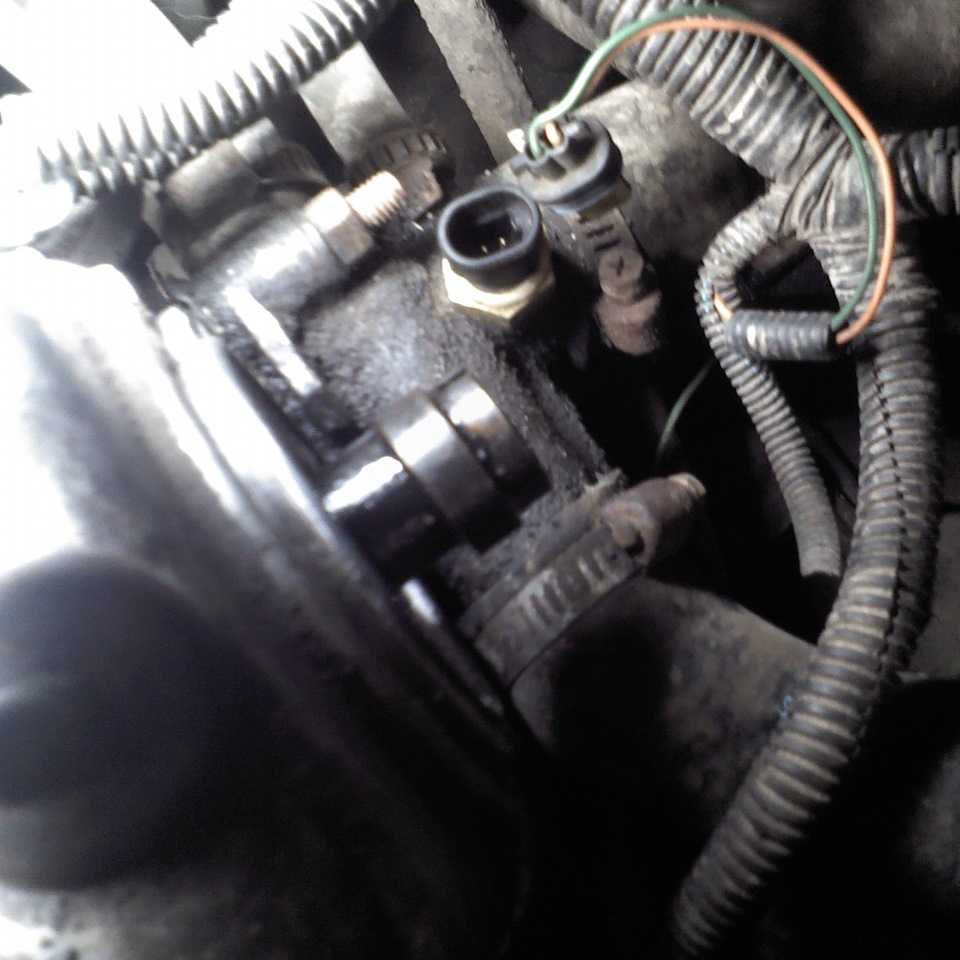

Теперь перейдем ко всем нам хорошо знакомому датчику, который и в карбюраторных авто играл немаловажную роль – это датчик температуры охлаждающей жидкости ДТОЖ.
Контролирует температуру ОЖ, передает информацию об этом в ЭБУ, и тот, помимо включения-выключения вентилятора радиатора использует ее еще для массы нужд, начиная от работы клапана адсорбера и заканчивая регулировкой оборотов на холодном двигателе
Теперь следующий датчик – Датчик скорости.
Формирует импульсы в зависимости от скорости автомобиля, устанавливается на КПП, на всех инжекторных ВАЗах используются исключительно шести импульсные ДС. Помимо показаний спидометра и одометра влияет так же на смесеобразование, так что не пренебрегайте его исправностью.
Следующий в нашем мануале датчик – это датчик массового расхода воздуха ДМРВ.
Датчик играет весомую роль в работе двигателя, так что очень часто симптомами его неверной работы является плавающий холостой ход, неровная работа двигателя на малых оборотах, ухудшение тяги, в общем мало приятного. Расположен сразу после воздушного фильтра и контролирует количество воздуха забираемое извне. Достаточно дорогостоящий датчик. О том как проверить его работоспособность и попробовать восстановить его в случае неисправности читайте в этой статье.
Лямбда зонд или датчик концентрации кислорода
определяет количество кислорода в выхлопных газах, принимает активное участие в смесеобразовании двигателя. На евро-2 установлена 1 лямбда, на евро-3 уже две, но вторая не участвует в смесеобразовании а просто исполняет контролирующую функцию. При пробеге 80-100 тысяч километров вполне может выйти из строя или засориться и давать неверные показания, соответственно гарантировано ухудшение динамики двигателя и перерасход топлива.
Описание датчика детонации

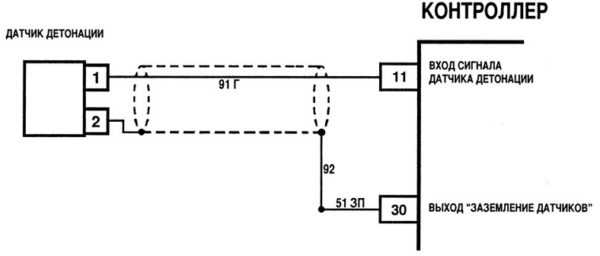

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.
Место расположения, назначение и устройство
ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.
Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.
Возможные неисправности и способы их устранения
По каким признакам можно определить неполадки в работе детонационного контроллера:
- значительное падение мощности, что особенно проявляется при разгоне;
- на панели приборов появился значок Check;
- при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
- в некоторых случаях возможен перегрев двигателя.
Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.
Инструкция по диагностике и замене контроллера
Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.
Как проверить работоспособность ДД:
- Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
- Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
- После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).
Для выполнения замены вам потребуется сделать следующее:
- Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
- Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
- Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
- После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.
Суть и принцип работы

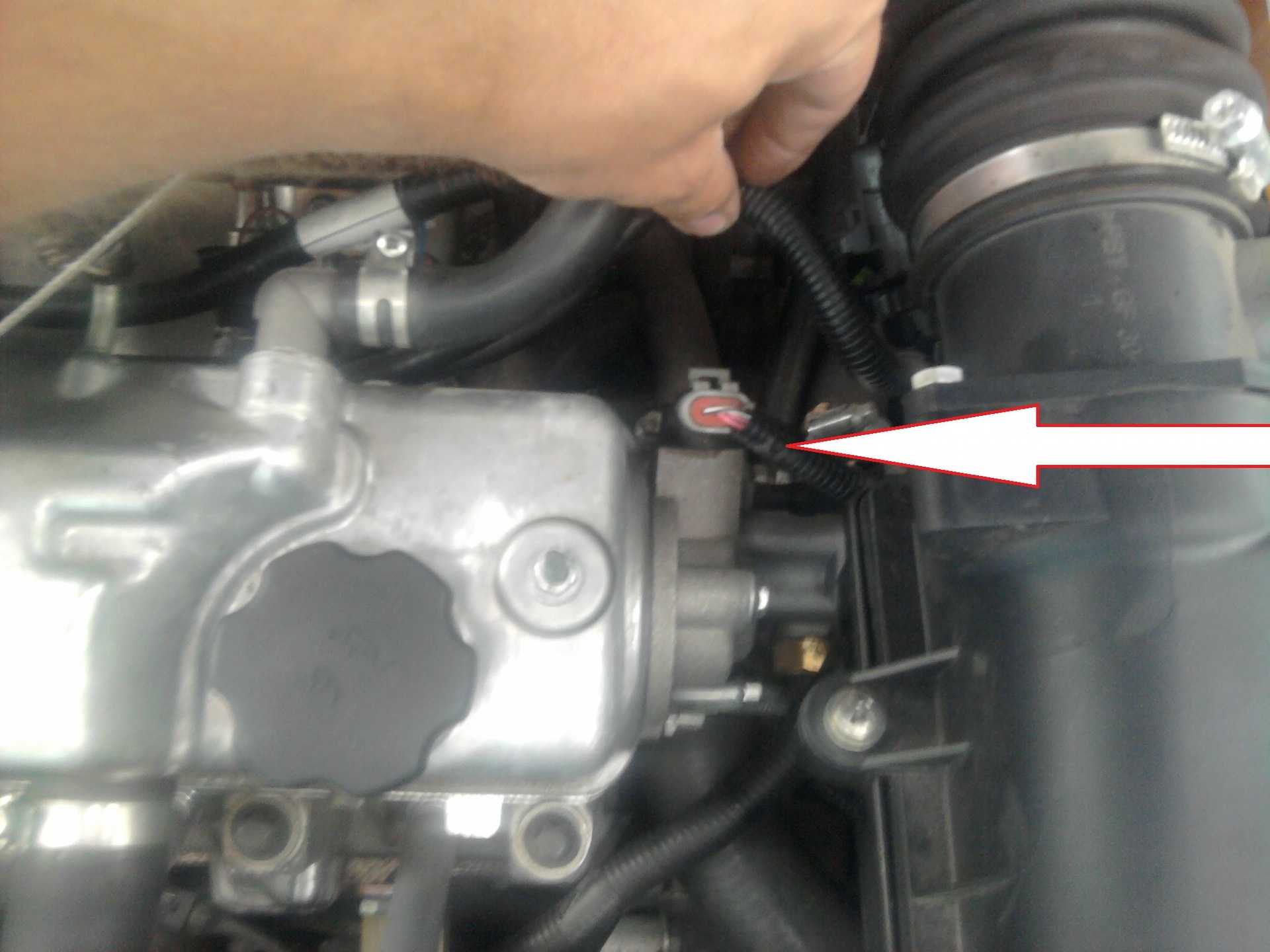

Датчик распредвала на ВАЗ 2114 (датчик фаз) предназначен для формирования импульсных сигналов на основании информации о цикле работы двигателя. Он расположен на двигателе в районе головки блока, возле воздушного фильтра в 8-ми клапанном варианте и на ведущем распредвале возле генератора в 16-ти клапанном.
Прибор является элементом бортового управления двигателем, а устанавливается исключительно на инжекторные моторы. Он есть во всех ВАЗ 2114 соответствующих ЕВРО-3 и обладающих последовательным впрыском топливной смеси.
Конструкция датчика фаз состоит из:
- Чувствительной части.
- Преобразователь сигнала.
Второй включает в себя:
- Мостовую схему.
- Открытый коллекторный выходной каскад.
- Операционный усилитель.
Работа чувствительного элемента построена на принципе Холла. Он представляет собой улавливающую колебания магнитного поля схему. Когда микросхема получает сигнал, а это происходит когда мимо нее проходит головка клапана, являющаяся магнитопороводящим материалом (сталью), он передает сигнал дальше по устройству. Полученная информация анализируется бортовой системой машины и на основе полученных данных происходит контролируемый впрыск.
За что отвечает датчик распредвала на ВАЗ-2014, и какие признаки свидетельствуют о его неисправности?
Давайте сперва разберемся с назначением данного устройства. Его главной и, по сути, единственной задачей является контроль состояния клапанов – последние могут быть закрыты либо открыты. Стоит отметить, что у этого устройства есть еще одно, весьма распространенное название – датчик фаз. То есть правильным будет и первый, и второй вариант. Устанавливают датчик распредвала на «четырнадцатые» и с 8- и с 16-клапанным двигателем. Главным отличием данных силовых агрегатов является количество распределительных валов – 1 и 2 соответственно.
Работа устройства основана на эффекте Холла – здесь вполне можно провести аналогию с бесконтактным распределителем зажигания, с поправкой, конечно же, на выполняемые ими функции. Наверное, многим доводилось видеть распредвал вживую или же изучали его конструкцию
При этом, конечно же, обращали внимание на имеющиеся на данном узле зубья. Расположены они на одинаковом расстоянии друг от друга
При этом есть место, в котором отсутствуют 2 зуба.
В момент когда пропуск располагается напротив датчика распредвала, поршень 1-го цилиндра находится в мертвой точке – верхней или нижней. Тогда-то и подается соответствующий сигнал на электронный блок управления. В самом ЭБУ заложен определенный алгоритм, благодаря которому микроконтроллер знает о расположении поршня в 1-м цилиндре.
Как провести диагностику датчика
Шаг 1: Проверка наличия сигнала
Первым шагом необходимо убедиться, что датчик распредвала отправляет сигнал. Для этого нужно подключить мультиметр к проводам датчика и проверить, есть ли сигнал. Если сигнала нет, то датчик неисправен и требуется его замена.
Шаг 2: Проверка сопротивления
Если сигнал есть, то следующим шагом будет проверка сопротивления датчика. Сопротивление можно проверить, подключив мультиметр к проводам датчика. Если сопротивление отличается от нормы, то датчик необходимо заменить.
Шаг 3: Проверка цепи
Если сопротивление в норме и сигнал есть, то возможна проблема в цепи. Необходимо проверить провода, подключающие датчик, на возможность обрыва или короткого замыкания. Если проблема в цепи, то нужно произвести ремонт проводки.
Шаг 4: Диагностика ЭБУ
Если все вышеперечисленные шаги не выявили проблемы, то может быть неисправен блок управления двигателем (ЭБУ). Необходимо проверить ЭБУ с помощью диагностического сканера, который покажет возможные ошибки в работе системы управления двигателем.
Следование всем этапам диагностики датчика распредвала поможет быстро выявить неисправность и провести ремонт или замену необходимых деталей.
Устранение неисправностей датчика распределительного вала (CMP).
Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.
После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья, что «код» неисправности, указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.
Правда надо друзья запомнить, чтобы более точно установить функционирует ли датчик распредвала нормально, вам для этого понадобиться провести (может быть) не малый объем диагностики. Особенно надо учесть следующее, для того, чтобы проверить эффективность сигнала датчика СМР в некоторых случаях может понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.
Тем не менее, Вы можете сделать несколько простых проверок самостоятельно, используя для этого цифровой мультиметр (DMM):
–Во-первых, проверьте у датчика распредвала электрический разъем и состояние проводов. Отсоедините разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества. Затем проверьте наличие повреждений проводов, а именно, не порваны ли провода, признаки плавления этих проводов от близлежащих горячих поверхностей.
Кроме всего, пожалуйста убедитесь, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.
После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC) – в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле
Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.
– Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.
Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив ее в каждый разъем датчика.
Затем можно подключить разъем обратно к датчику соблюдая осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте заизолировать провода изолентой
Тестирование двухпроводного датчика распредвала.
– Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение».
Источник
Расположение датчика коленвала
Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.
Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.
Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.
