Определение и устранение неисправностей стартера

1. Разряженный аккумулятор. Проверьте напряжение аккумулятора и зарядите его при необходимости.
2. Обрыв или окисление соединений в электросхеме стартера. Проверьте соединения, очистите их от окислов.
3. Неисправность реле стартера. Проверьте состояние реле и замените его при необходимости.

Стартер работает с плохой производительностью

Если стартер работает вяло или с перебоями, возможны следующие неисправности:

1. Изношенные щетки стартера. Проверьте состояние щеток и замените их при необходимости.
2. Обрыв или короткое замыкание в обмотках стартера. Проверьте электрическую цепь стартера и исправьте обнаруженные неисправности.
3. Поврежденное втулкой фиксатора бендикса. Проверьте фиксатор и замените его при необходимости.

Стартер издает странные звуки при работе

Если стартер издает скрежет, скрежет или другие необычные звуки при работе, возможно следующее:

1. Износ или повреждение бендикса стартера. Проверьте состояние бендикса и замените его, если необходимо.
2. Неисправность подшипника стартера. Проверьте подшипник на наличие повреждений и замените его при необходимости.
3. Обрыв или окисление соединений в электросхеме стартера. Проверьте соединения, очистите их от окислов.

Если после выполнения указанных действий проблемы с работой стартера не устраняются, рекомендуется обратиться к квалифицированному автомобильному специалисту для диагностики и ремонта.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
2. Контакт 2 на обеих кнопках соединен с питанием.
3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
4. Контакт 4 в обоих случаях идет к выключателю габаритов.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Как замкнуть стартер

Чтобы воплотить знание того, как замкнуть стартер, в реальности понадобиться гаечный ключ, отвертка или монтировка. Использование данного способа представляет собой попытки разобраться со стартером напрямую. Здесь не понадобиться грубая физическая сила, как в предыдущих способах. Все же, использование, как отвертки, так и гаечного ключа, наиболее уместно в случае неисправности втягивающего реле. Она присутствует тогда, когда при повороте ключа в зажигании из-под капота слышны характерные щелчки. Они свидетельствуют о том, что главная шестерня бендикса отказывается провернуть коленвал мотора, хотя втягивающее реле при этом включается. В этом случае остается только перемкнуть сам стартер и предоставить его обмотке напряжение.

Теперь перейдем к тому, как замкнуть стартер. Понадобиться либо довольно длинная отвертка, либо гаечный ключ с соответственным “зевом”, который позволит замкнуть силовые клеммы. Поэтому необходимо подогнать размеры “зева” под расстояние между этими самыми клеммами втягивающего реле. В первую очередь, нужно выставить рычаг коробки передач в нейтральное положение, а потом затянуть до отказа сам тормоз. После необходимо привести ключ в замке в соответственное положение. Таким образом, избранный инструмент выполняет функцию втягивающего реле. Теперь вопрос, касающийся того, как замкнуть стартер, фактически решен.

Я хочу обратить ваше внимание на то, что следует соблюдать определенные правила безопасности.
К примеру, нужно обязательно проследить, чтобы во время манипуляций с контактной системой зажигания катушка не прекратила свою работу. Это актуально, если такая система классическая. Если же она является бесконтактной, то такая система уже оборудована специальным коммутатором, который и следит за стабильной подачей напряжения на саму катушку

Манипуляции с контактной системой будут гораздо проще, если у вас есть помощник, который выставит ключ в положение зажигания в то время, как вы будете замыкать сам контакт

Если же она является бесконтактной, то такая система уже оборудована специальным коммутатором, который и следит за стабильной подачей напряжения на саму катушку. Манипуляции с контактной системой будут гораздо проще, если у вас есть помощник, который выставит ключ в положение зажигания в то время, как вы будете замыкать сам контакт.

Чтобы завести автомобиль вручную без инструментов, необходимо аккуратно добраться до нужных проводов. Для этого придется снять защитную панель, расположенную, как правило, под рулем. За ней вы увидите провода разного цвета, идущие к замку зажигания

После этого нужно отделить их от него, не забывая об осторожности

Очень важно разобраться в предназначении каждого провода. К примеру, провод заземления наиболее часто представлен черным или же зеленым цветом. Реже эти провода окрашивают в желтый цвет с зеленой полоской по всей его длине, как и в обыкновенных бытовых приборах

Реже эти провода окрашивают в желтый цвет с зеленой полоской по всей его длине, как и в обыкновенных бытовых приборах.

Чтобы проверить, отвечает выбранный провод за заземление или же нет, понадобиться мультиметр. С его помощью нужно подсоединить один из щупов к этому проводу, а второй – к корпусу машины. Нулевой показатель подтвердит то, что это провод заземления. После этого его следует изолировать с помощью скотчлока или простой изоленты, так как в противном случае он может стать причиной замыкания и выхода из строя всей бортовой системы.

Что же касается проводов питания, то они зачастую красного или желтого цвета. Их окраска зависит от вольтажа. Тем не менее, лучше перепроверить провода измерительным прибором. После этого их нужно обязательно сгруппировать и отделить от провода заземления, так как соприкосновение с ним станет результатом короткого замыкания.

Провод, который отвечает за питание стартера, довольно легко определить. Достаточно перевести тормоз в нейтральное положение и соединить ранее определенные провода питания с еще неопределенными. Неопределенный провод, чье соприкосновение с проводом питания станет результатом запуска соответственного механизма и является тем, который отвечает за его питание.

Те провода, которые остались, отвечают за питание машины. Их следует очень надежно скрепить с проводом, отвечающим за напряжение. После этого “чиркаем” провод, отвечающий за работу стартера и двигатель должен запуститься. Тем не менее, провода питание не следует длительное время держать замкнутыми с проводом стартера, так как в противном случае батарея разрядится очень быстро.

Подготовка к установке стартера

Перед установкой стартера ВАЗ 2115 инжектор необходимо выполнить несколько подготовительных шагов:

Отключите аккумулятор, сняв клемму с отрицательным полюсом, чтобы исключить возможность короткого замыкания и получения электрического удара.
Очистите поверхность монтажных отверстий и коленвала от грязи, пыли и ржавчины, чтобы обеспечить надежное крепление стартера.
Проверьте состояние проводов и разъемов, обратив особое внимание на коррозию и повреждения. При необходимости замените их.
Убедитесь, что стартер соответствует модели и маркировке ВАЗ 2115, чтобы избежать ошибок при установке.. После выполнения этих подготовительных шагов вы можете приступить к установке стартера

Следуйте указаниям производителя и обратите внимание на правильность подключения проводов и монтажных болтов

После выполнения этих подготовительных шагов вы можете приступить к установке стартера

Следуйте указаниям производителя и обратите внимание на правильность подключения проводов и монтажных болтов

Стартер ВАЗ 2114 – устройство, частые неисправности и замена + Видео

Располагая нужной информацией, совсем несложно отремонтировать стартер ВАЗ 2114 (инжектор), от исправности которого зависит, поедете ли вы сегодня на своем автомобиле или же будете суматошно искать автослесаря, который вернет ваше авто к жизни.

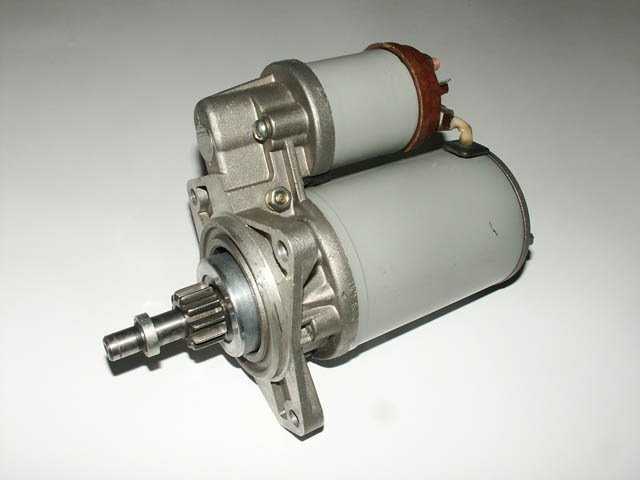

Стартер, устанавливаемый на интересующую нас модель ВАЗ, относится к типу 5712.3708.

Он представляет собой двигатель постоянного тока с тяговым двухобмоточным электромагнитным реле и планетарным редуктором.

Возбуждение устройства происходит от постоянных магнитов. Его номинальная мощность составляет 1,55 кВт, а сила тока равняется:

• до 700 А в заторможенном состоянии;
• до 375 А при максимальном показателе мощности;
• до 80 А на холостом ходу.

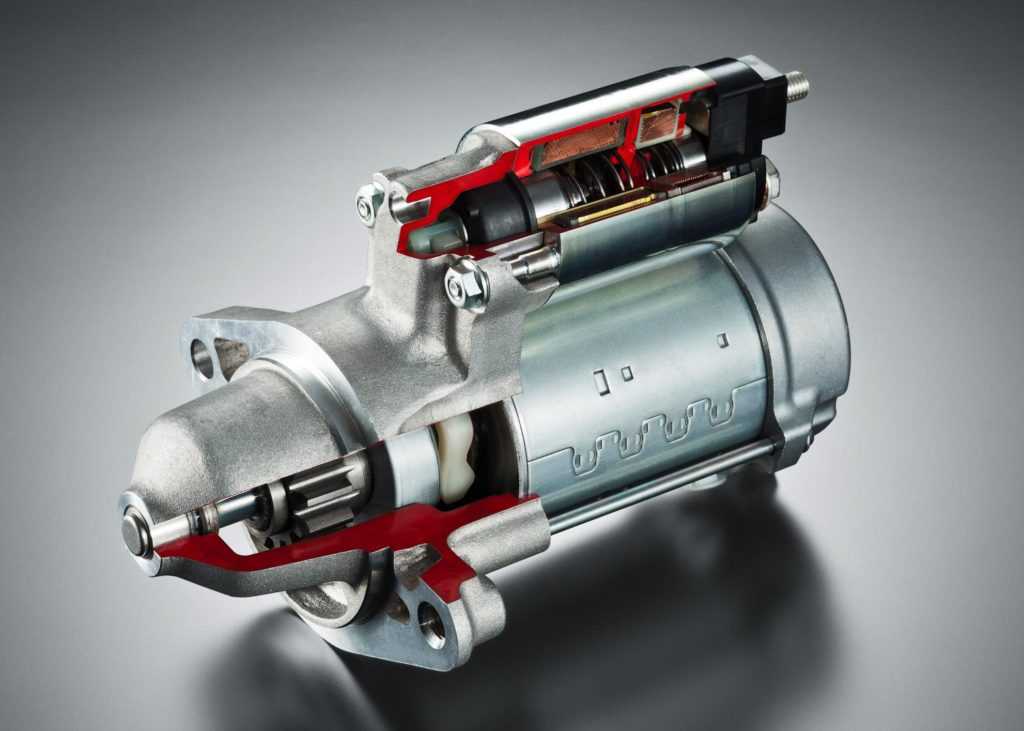

Устройства стартера и схема его работы следующие:

• постоянные магниты в количестве четырех штук размещаются в статоре (в его корпусе);
• в опоре и крышке монтируются вкладыши из металлокерамического материала, в которых осуществляется вращение вала якоря;
• планетарный редуктор сообщает приводному валу движение от вала якоря;
• переднее окончание вала привода вращается во втулке из металлокерамики, которая встроена в картер сцепления;
• на подшипниках игольчатого типа происходит движение планетарных шестеренок;
• при включении рассматриваемого нами устройства напряжение от АКБ подается через выключатель зажигания на обмотки (их две) тягового реле, а после того, как его контакты замыкаются, происходит отключение втягивающей обмотки.

О необходимости ремонта описываемого механизма сигнализируют далее приведенные симптомы:

• двигатель автомобиля не запускается, хотя стартер крутит;
• значительное уменьшение мощности транспортного средства;
• поворот ключа зажигания не приводит к запуску стартера;
• отмечаются перебои напряжения и задержки при отключении механизма;
• двигатель не вращается при включенном стартере (холостое вращение).

Указанные факты говорят водителю о том, что он столкнулся с такими возможными неисправностями данного устройства, как:

• износ коллектора;
• неплотное прилегание щеток к коллектору;
• поломка втягивающего реле либо отсутствие на нем «массы».

Чтобы справиться с ними потребуется демонтировать стартер, произвести замену вышедших из строя компонентов либо самого устройства на новое.

Как выполняется снятие и замена стартера ВАЗ 2114?

Схема процедуры следующая:

• с аккумуляторной батареи снимается минусовая клемма;
• со стартера откручиваются крепежные верхние винты (их два), которые соединяют его с картером сцепления (операция выполняется ключом на «13»);
• стартер потихоньку сдвигают вперед и достают проводок, идущий от разъема на реле (втягивающем) до плюсовой клеммы аккумулятора;
• гайка, которой крепится этот проводок, откручивают тем же ключом;
• визуально производится оценка зубьев маховика (возможно, их состояние требует замены данного элемента);
• в крышке стартера выкручивают оба винта, используя крестообразную отвертку, а затем снимают гайку, соединяющую втягивающее реле и обмотку стартера, и демонтируют шайбу-скобку;
• извлекаются два стяжных болта большой длины при помощи ключа на «10» и анализируют то, в каком состоянии находятся втулки;
• корпус стартера разъединяется посредством легких ударов деревянным (а лучше резиновым) молотком по его нижней части и оценивают щетки (в рабочем они состоянии или нет);
• из втулки достают ушки бендикса, применяя отвертку, затем сбивают молотком и ключом первое стопорное кольцо, поддевая второе отверткой – бендикс можно демонтировать и устанавливать на его место исправную деталь.

Сборочный процесс осуществляется в обратном порядке.

• Марина
• Распечатать

Отказ реле стартера

При отказе реле проявляется в виде тихого щелчка после поворота ключа

Завести автомобиль в этом случае можно с помощью отвертки:Внимание! Если вы ранее не занимались ремонтом авто и не уверены в своих силах, то не стоит заниматься ремонтом самостоятельно. Рекомендуем в этом случае обратиться к специалистам. Автомобиль с МККП:

Автомобиль с МККП:

• ставим на стояночный тормоз;
• включаем нейтральную передачу;
• открываем капот и готовим плоскую отвертку;
• поворачиваем ключ в замке зажигания в положение зажигание включено;
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с АККП (+вариатор и робот):

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора);
• открываем капот и готовим отвертку (возможно потребуется две);
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (P);
• при помощи отвертки замыкаем два контакта на втягивающем реле;
• после запуска двигателя убираем отвертку и едем до места ремонта.

Как происходит запуск стартера

В принципе в работе стартера ничего сложного нет, просто нужно повернуть ключ в замке зажигания. В последующем через катушку начинает поступать напряжение на сам стартер. В нём начинает происходить электромагнитная индукция и в последующем якорь, соединённый с вилкой проходит в движение. Потом она толкает бендикс по роторному валу, который расположен в моторе до тех пор, пока не начинается захватывание зубчатого маховика.

В конечном результате происходит замыкание контактов реле, и ток начинает поступать на движок и в последующем транспортное средство заводится. Обгонная муфта в свою очередь выполняет значимую функцию. Она предназначена защищать электромотор в процессе набора требующихся оборотов транспортное средство. Для предотвращения повреждения стартера муфта позволяет крутить бендикс, пока реле не будет деактивировано самим владельцем автомобиля.

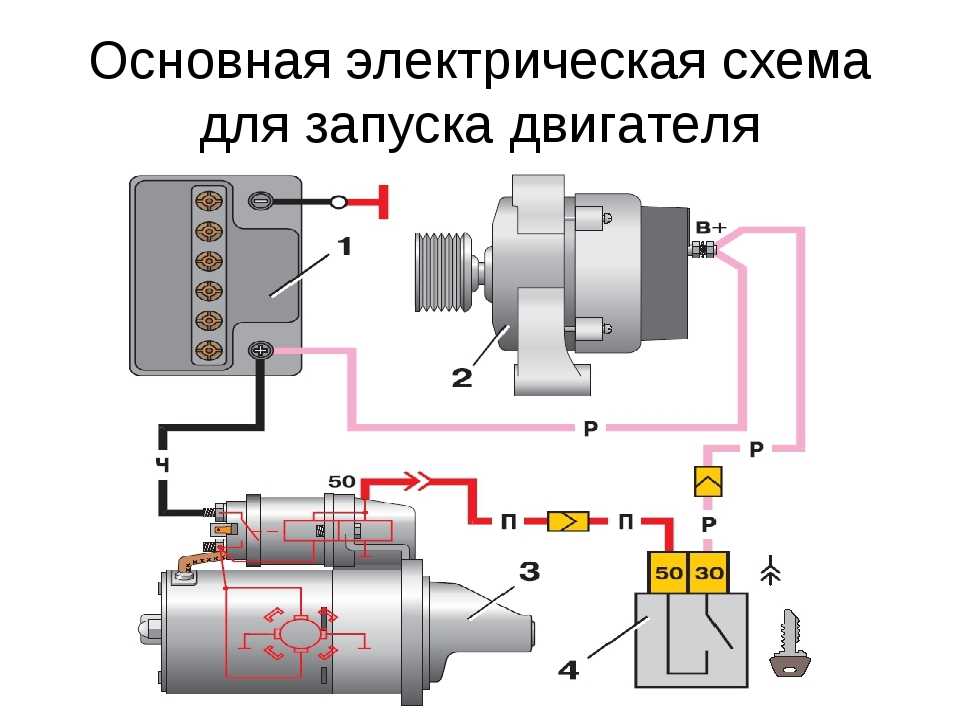

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Описание конструкции двигателя

Блок цилиндров — чугунный, с проточенными в нем цилиндрами. Внутренние полости блока для тосола образованы при его отливке, а каналы прохода масла изготовлены сверлением. В низу блока проточены 5 опор коренных подшипников коленвала. Крышки коренных подшипников обтачиваются совместно со своими опорами и потому не взаимозаменяемы. Чтобы не спутать крышки при монтаже, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленвала. В крышке 2-го коренного подшипника двигателя ВАЗ 2113, 2114, 2115 изготовлены 2 резьбовых отверстия под болты крепежа маслозаборника. В опоры и крышки коренных подшипников вмонтированы сталеалюминиевые вкладыши. По обеим сторонам опоры 3-го коренного подшипника изготовлены гнезда для монтажа упорных полуколец, которые предотвращают осевое перемещение коленвала. Переднее полукольцо — сталеалюминевое (с одной стороны желтое, с другой — стального цвета), заднее — металлокерамическое (желто- го цвета с обеих сторон).

Поршни двигателя ВАЗ 2113, 2114, 2115 изготовлены из алюминиевого сплава, с залитыми в них стальными кольцами. Для препятствия удара поршней по клапанам при обрыве зубчатого ремня привода ГРМ или срезании его зубьев, в днище всех поршней выполнены углубления под тарелки клапанов. На всех поршнях смонтировано одно маслосъемное и 2 компрессионных кольца.

Шатуны — стальные, кованые, со съемными крышками. Крышки шатунов мотора ВАЗ 2113, 2114, 2115 не взаимозаменяемы и монтируются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.

Снизу к блоку цилиндров двигателя ВАЗ 2113, 2114, 2115, через прокладку, монтируется поддон масленного картера.

Система смазки двигателя комбинированная — под напором и разбрызгиванием. Масляный насос имеет шестереночное устройство с внутренним зацеплением и приводом от переднего конца коленвала. Через маслозаборник насос забирает масло из масленного картера и под напором подает в каналы системы смазки двигателя ВАЗ 2113, 2114, 2115. Для отслеживания уровня масла в поддоне смонтирован мерный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр имеет полнопоточную конструкцию, с бумажным фильтрующим элементом и обратным клапаном, предотвращающим вытеканию масла из каналов системы смазки в масленный картер после остановки двигателя.

В теле коленвала просверлены каналы. При работе двигателя ВАЗ 2113, 2114, 2115 масло под напором из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках подается в каналы коленвала и по ним течет к шатунным шейкам, смазывая их. Технологические отверстия каналов заглушены стальными штампованными заглушками.

К фланцу коленвала болтами прикручивается маховик. Для скрепления их в требуемом положении на маховике есть установочная метка в виде сверления, которая обязана располагаться напротив шатунной шейки 4-го цилиндра.

С левой стороны блока цилиндров двигателя ВАЗ 2113, 2114, 2115 (при взгляде со стороны шкива коленчатого вала) изготовлена полость для монтажа насоса охлаждающей жидкости и прилив для монтажа масляного фильтра.

Сверху на блоке цилиндров через специальную прокладку смонтирована алюминиевая голова. В ней размещается распределительный вал, 8 клапанов с направляющими втулками и седлами и 8 толкателей клапанов с регулировочными шайбами. Опоры распредвала двигателя ВАЗ 2113, 2114, 2115 смонтированы в головке. К верхней плоскости головки болтами прикручены 2 корпуса подшипников распредвала. Сверху газораспределительный механизм закрыт крышкой с маслозаливным отверстием с пробкой. На некоторых машинах в заглушке головки блока цилиндров смонтирован датчик распредвала, а на заднем конце вала смонтирован штифт, предназначенный для определения датчиком расположения вала.

Привод распредвала двигателя ВАЗ 2113, 2114, 2115 и помпы охлаждающей жидкости производится зубчатым ремнем от зубчатого шкива, смонтированного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам выполняется натяжным роликом. Генератор приводится во вращение поликлиновым ремнем от шкива коленвала двигателя.

Распиновка бортового компьютера ВАЗ 2114

Система зажигания и схема подключения стартера

Схема электропроводки ВАЗ включает модуль системы зажигания ВАЗ, состоящий из двух высоковольтных трансформаторов и двух электронных блоков управления. Они находятся в прочном пластиковом корпусе, из которого выведены 4 провода высокого напряжения. Имеют соединение, которое создает синхронный проход искры, попадающей в цилиндры силовой установки.

Модуль зажигания ВАЗ 2114 состоит из двухискровой катушки и относится к блочному типу. Замок зажигания включает реле, которое подает сигнал на контроллер. Последний является управляющим органом системой впрыска для запуска бензонасоса. Он соединен с фильтром очистки гибким шлангом. После этого бензин подается к топливной рампе, от которой горючее поступает к форсункам.

Распиновка замка зажигания ВАЗ заключается в нем самом. Он имеет противоугонное устройство. При включенной подсветке гнезда замка и запущенном двигателе запорное противоугонное устройство блокирует повторное включение стартера ВАЗ.

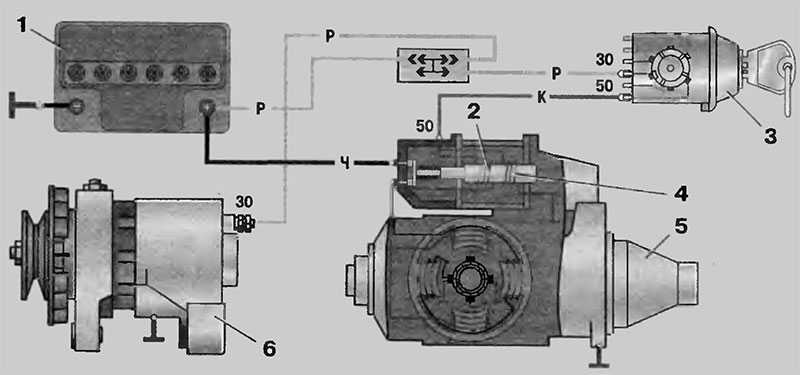

Схема подключения стартера состоит из:

• самого стартера;
• генератора;
• батареи аккумуляторной;
• выключателя зажигания;
• двух реле.

Двигатель для ВАЗ 2114 инжектор тоже четырехтактный, является рядным с агрегатом в 8 клапанов. У него распредвал находится наверху. Функционирует на бензиновом топливе, оборудован 4 цилиндрами. Его охлаждение производится специальным раствором жидкости. Двигательный отсек вместил в себя мотор, расположенный перпендикулярно направлению движения.

Схема электропроводки ВАЗ имеет электронику, управляющую системой впрыска. Она работает на низком напряжении, поэтому очень легко может быть повреждена от электростатических разрядов. Чтобы этого не произошло, не надо прикасаться к элементам схемы на платах и к штекерам ЭБУ.

Схема ВАЗ 2115 инжектор 8 клапанов

Передняя часть электрической схемы ВАЗ 2115 инжектор 8 клапанов

Клемник для подключения к связки проводов системы управления мотором ВАЗ 2115 модели ВАЗ 2111 или к сенсору подключения вентилятора с движком ВАЗ 2115 модели ВАЗ 21083

Схема ВАЗ 2115 инжектор 8 клапанов задняя часть

• * — выпускается на части выпускаемых авто;
• ** — на машинах разной комплектации может монтироваться одна общая помпа и элекромагнитные клапаны омыва фар, и лобового стекла. Тогда колодки 12 подсоединяются к помпе омывателя, а жилы, подключенные к помпам 13 и 14, подключаются к соответствующим электромагнитным клапанам.

Подключение стартера ВАЗ 2115 инжектор: пошаговая инструкция

1. Разберите верхнюю часть двигателя и обнаружьте место, где находятся провода стартера.

2. Отсоедините отрицательный клеммный зажим аккумулятора.

3. Отсоедините провод от клеммы стартера, который обычно имеет красный цвет.

4. Отсоедините другой провод от стартера, который обычно имеет чёрный цвет, отрицательная жила.

5. Сняв стартер, предварительно открутив крепёжные болты, смажьте резьбу болтов средством от грипсов.

6. Вставьте новый стартер и закрепите его болтами.

7. Подсоедините корпус стартера к массе двигателя. Для этого отожмите зажим, в который вставлен провод с прокладкой от стартера, и закрепите его на металлической детали двигателя.

8. Подсоедините провода к клемме стартера в обратной последовательности: отрицательный провод (чёрный цвет) и положительный провод (красный цвет).

9. Подключите отрицательный клеммный зажим аккумулятора.

10. Убедитесь, что провода стартера надёжно закреплены и не возникает перекосов.

Теперь стартер ВАЗ 2115 инжектор готов к использованию. Перед запуском двигателя всегда следует проверить работу стартера для избежания возможных проблем и поломок в будущем.

Включение стартера

При традиционном запуске водитель под­ключает напряжение аккумуляторной бата­реи (ключ зажигания в положении запуска) к реле стартера. Ток реле (около 30 А у лег­ковых автомобилей, около 70 А у грузовых) создает в реле определенную мощность. Она толкает шестерню стартера к зубчатому венцу маховика и активирует первичный ток стар­тера (200-1000 А у легковых автомобилей, около 2000 А у грузовых).

Стартер выключается при размыкании вы­ключателя зажигания, прерывающем подачу напряжения на реле стартера.

Автоматическая система пуска двигателя

Высокие требования к двигателям в плане комфорта, безопасности, качества и акустики привели к распространению автоматических систем пуска двигателей. Автоматическая система пуска двигателя отличается от тра­диционной дополнительными компонентами (рис. «Автоматическая система пуска двигателя» ). Это одно или несколько балластных реле, а также аппаратные и программные компоненты (например, ЭБУ двигателя) для управления запуском.

Водителю больше не нужно непосред­ственно контролировать ток реле стартера; ключ зажигания используется для отправки сигнала на блок управления, который затем выполняет серию проверок перед началом запуска. Проверки могут быть разными, на­пример:

• Проверка полномочий водителя на запуск двигателя (противоугонная);
• Проверка выключенного состояния ДВС (предотвращает зацепление шестерни стартера с зубчатым венцом вращающе­гося маховика);
• Проверка достаточности заряда аккуму­ляторной батареи (относительно темпе­ратуры двигателя) для запуска двигателя;
• У автоматических коробок передач — про­верка нейтрального положения, у меха­нических коробок передач — проверка состояния муфты сцепления (разомкнута ли муфта).

После успешного выполнения проверки блок управления инициирует запуск. При запуске система сравнивает обороты ДВС с обо­ротами устойчивой работы ДВС (которые могут также зависеть от температуры ДВС). Как только двигатель набирает устойчивые обороты, ЭБУ выключает стартер. Это всегда позволяет максимально сократить время запуска, уменьшить уровень шума и износ стартера.

Этот процесс можно также взять за основу для реализации функции «пуск-стоп», когда ДВС выключается при остановке автомо­биля — например, на светофоре, и автома­тически заводится, когда это необходимо. В результате значительно экономится топливо, особенно в городском цикле.

В то же время ДВС также необходимо опти­мизировать для получения быстрой пусковой реакции. Нужен стартер с характеристиками, продлевающими срок службы, гарантирую­щий более быстрый и менее шумный запуск. Для уменьшения износа и уровня шума не­обходимо оптимизировать конструкцию шестерни и геометрию зубчатого венца ма­ховика.

Для функции «пуск-стоп» необходима система управления более высокого уровня, система управления электроэнергией с опре­делением заряда аккумуляторной батареи. Могут также потребоваться меры по стаби­лизации электрической системы автомобиля в фазе запуска для предотвращения непри­емлемого падения напряжения. Поэтому сис­тема управления и система запуска должны быть согласованы. Уровень и длительность падения напряжения должны быть ограни­чены, а система управления должна оставаться работоспособной даже при значитель­ном падении напряжения питания.
