Схема проводки ВАЗ 2107 инжектор: цветная с описанием

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

• Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
• Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
• Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

• Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
• Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
• Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Замена предохранителей в монтажном блоке

Для замены необходимо открыть крышку монтажного блока. На нижней стороне крышки и на панели блока указаны порядковые номера штыревых предохранителей. Там же, на крышке, указаны символы защищаемых цепей. В монтажном блоке старого образца, им еще комплектуют часть авто, предохранители расположены по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ иногда удивляют необоснованным перегоранием плавких вставок.

Где купить и заменить реле под бардачком ВАЗ 2107 инжектор

Реле под бардачком ВАЗ 2107 инжектор является важной частью электронной системы автомобиля. Оно отвечает за правильную работу инжектора и подачу топлива в двигатель

При поломке или неправильной работе реле может возникнуть недостаточная подача топлива или его избыток, что может привести к проблемам с работой двигателя. В случае необходимости замены реле под бардачком на ВАЗ 2107 инжектор, рассмотрим, где его можно приобрести и установить.

Приобретение реле

Реле под бардачком ВАЗ 2107 инжектор можно приобрести в различных магазинах, специализирующихся на продаже запчастей для автомобилей. Вот несколько вариантов, где можно найти и купить реле:

Установка реле

Замену реле под бардачком ВАЗ 2107 инжектор лучше доверить профессионалам в автосервисе, особенно если у вас нет опыта в ремонте автомобилей. Специалисты автосервиса правильно установят новое реле, проверят его работу и устроят тестовую поездку, чтобы убедиться в его исправности.

Выбор места для замены реле под бардачком ВАЗ 2107 инжектор зависит от ваших предпочтений и возможностей. Главное, чтобы выбранное вами место предлагало качественные запчасти и услуги по их установке. Не забывайте также уточнить гарантийный срок и условия.

Особенности электропроводки

Обилие приборов предполагает наличие огромного количества проводов, однако для удобства монтажа и ремонта все они объединены в пучки, заключенные в пластиковых трубках. Всего на авто ваз 2107 их 5: 3 под капотом и 2 в салоне.

Под капотом представлены пучки от брызговиков (правого и левого) и аккумулятора. В салоне расположены пучок приборов панели управления и задний пучок, отвечающий за освещение салона, датчик уровня топлива, обогрев заднего стекла, освещение номерного знака. Все пучки соединены между собой при помощи монтажного блока, расположенного в задней части отсека двигателя. Для удобства эксплуатации в нем также расположены предохранители и реле. Монтажный блок закрыт крышкой, на которой нанесены условные знаки, показывающие функции того или иного предохранителя и реле.

Электрические соединения в монтажном блоке представлены единым элементом

Чтобы предотвратить поломку проводки, важно использовать предохранители, предусмотренные производителями, и корректно проверять исправность системы

Что может приключиться?

Для того чтобы максимально быстро и практически безошибочно определять неисправности, владелец автомобиля должен иметь базовые познания как о бесконтактной, так и классической схемы ВАЗ. Как правило, выделяются 2 состояния электроники, заставляющих владельцев авто сразу же обращаться на ближайшее СТО:

• транспортное средство попросту не едет;
• движение осуществляется, однако имеют место такие явления, как короткое замыкание, отсутствие обогрева заднего стекла ВАЗ 2107, неработающие стеклоподъемники и т.д.

Однако не стоит забывать и о подкапотной схеме проводки ВАЗ 2107. В том случае, если речь идет об инжекторной версии автомобиля, отказ чаще всего провоцирует ЭСУД, отвечающая за корректное реагирование сигналов датчиков.

Нередко интерактивная схема электрооборудования выходит из строя по причине банального подгорания контактов в системе зажигания. Устранить проблему очень легко! И тогда электросхема ВАЗ вновь заработает без сбоев. Однако, если имеются хотя бы незначительные сомнения в правильности осуществления ремонта, обязательно стоит обратиться за помощью к специалисту.

Модификации авто ВАЗ-2107

Особенности обслуживания электрооборудования и замена проводки ВАЗ 2106

Правильно уложенная проводка по периметру салона и под капотом не требует особого внимания и обслуживания. Но, после проведения ремонтных работ, кабель может быть пережат, его изоляция повреждена, что приведёт к короткому замыканию. Плохой контакт приведёт к нагреву кабеля и расплавлению изоляции. Аналогичный результат будет при неправильной установке приборов и датчиков.

Длительный период эксплуатации транспортного средства сказывается на состоянии изоляции проводов, которая становится твёрдой и хрупкой, особенно под воздействием значительного тепла в моторном отсеке. Ущерб, вызванный повреждёнными проводами нелегко найти. Если повреждение находится в открытом доступе без оплётки ремонт проводится без демонтажа проводов.

Основные этапы замены проводки:

• новый жгут проводов для модели ВАЗ 2106;
• отключённая батарея от сети автомобиля;
• разбор панели приборов;
• разбор торпеды;
• снятие сидений;
• удаление шумоизолирующего покрытия для удобного доступа к жгуту проводов;
• очистить коррозию, которая может вызвать плохой контакт;
• по окончании работ не рекомендуется оставлять оголённые провода.

При замене отдельного провода новый следует использовать того же цвета и размера. После замены следует протестировать исправленный провод тестером, подключённым к ближайшим разъёмам с обеих сторон.

Меры предосторожности

Перед выполнением работ следует отключить аккумулятор и изолировать острые края технологических отверстий в кузове автомобиля в местах, где будут проходить провода, чтобы исключить короткое замыкание.

Где расположены и за что отвечают устройства?

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Источник

Замена плавких предохранителей

Жгут проводов в салоне

В салоне ВАЗ 21074 находятся жгуты проводов:

• под панелью приборов. В этом пучке собраны провода, отвечающие за фары, указатели поворотов, приборную панель, подсветку салона;
• протянутый от блока предохранителей в заднюю часть автомобиля. Проводами этого пучка запитаны задние фонари, обогреватель стекла, датчик уровня бензина.

Провода, которые используются в «семёрке» для электрических соединений, относятся к типу ПВА и имеют сечение от 0,75 до 16 мм2. Количество медных проволок, из которых скручены провода, может составлять от 19 до 84. Изоляция проводки изготовлена на основе стойкого к температурным перегрузкам и химическому воздействию поливинилхлорида.

В жгуте проводов под панелью приборов ВАЗ 21074 собраны провода, которые отвечают за фары, указатели поворотов, приборную панель, подсветку салона

Для упрощения ремонта, обслуживания и замены электрооборудования заводская электропроводка автомобилей ВАЗ 21074 имеет установленную расцветку.

Таблица: сечение и цвет проводки наиболее важных электроприборов ВАЗ 21074

Участок электрической цепи	Сечение провода, мм2	Цвет изоляции
минус АКБ — «масса» кузова	16	чёрный
плюс стартера—АКБ	16	красный
плюс генератора—АКБ	6	чёрный
генератор—чёрный разъём	6	чёрный
клемма «30» генератора—белая колодка МБ	4	розовый
клемма «50» стартера—реле пуска стартера	4	красный
пусковое реле стартера—чёрный разъём	4	коричневый
реле зажигания—чёрный разъём	4	голубой
клемма «50» замка зажигания—голубой разъём	4	красный
клемма «30» замка зажигания—зелёный разъём	4	розовый
соединитель правой фары — «масса»	2,5	чёрный
соединитель левой фары—голубой разъём	2,5	зелёный (серый)
клемма «15» генератора—жёлтый разъём	2,5	оранжевый
ЭД вентилятора радиатора — «масса»	2,5	чёрный
ЭД вентилятора радиатора—красный разъём	2,5	голубой
контакт «30/1» замка зажигания—реле зажигания	2,5	коричневый
контакт «15» замка зажигания—одноконтактный разъём	2,5	голубой
прикуриватель—голубой разъём	1,5	голубой (красный)

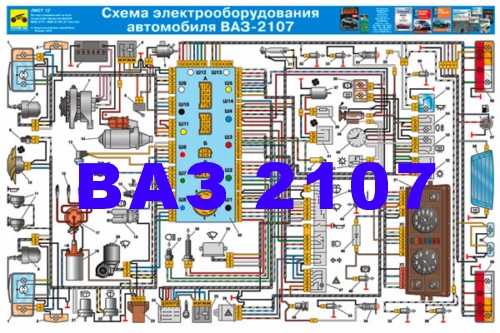

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

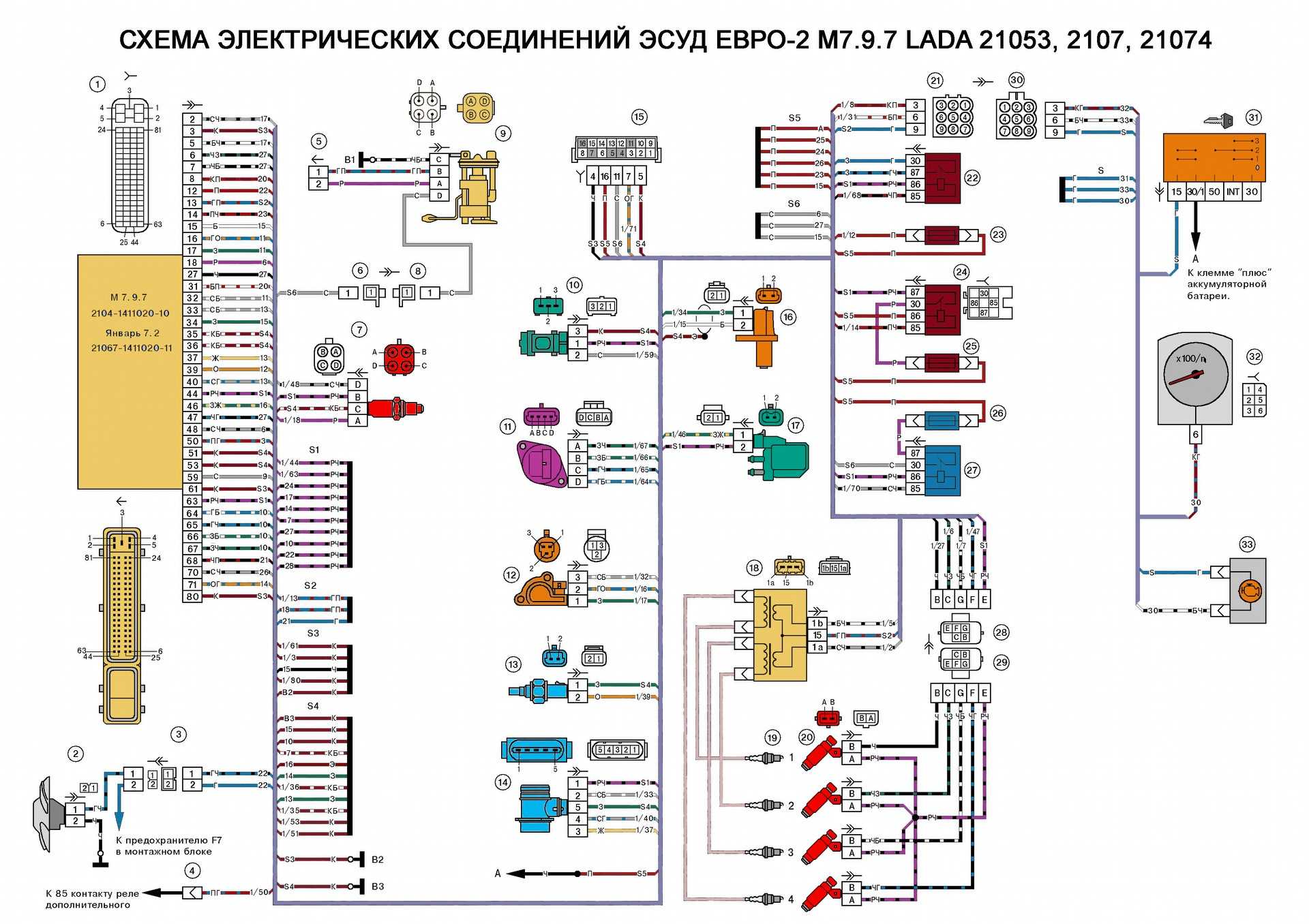

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Блок предохранителей и реле ВАЗ 2107

Инжекторный двигатель

Инжекторный двигатель имеет следующие отличия от карбюраторного:

• электронасос, который служит для повышения давления в топливной системе (в двигателе с карбюратором давления нет, а насос установлен механический);
• топливная смесь образуется в самом цилиндре, а в классическом варианте в карбюраторе;
• за впрыск топлива в цилиндры отвечают электрические форсунки;
• момент, когда необходим впрыск смеси определяет ЭСУД (в карбюраторе смесь попадает при открытии впускного клапана).

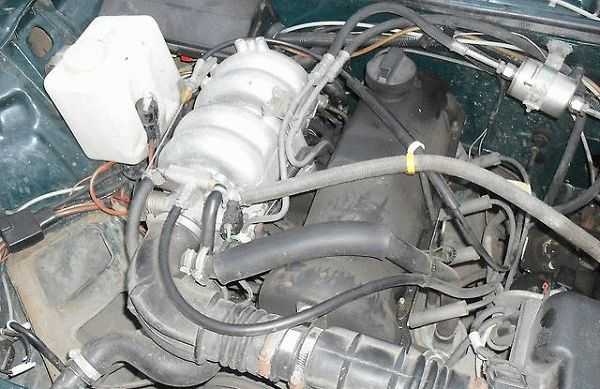

Инжекторный двигатель ВАЗ 2107

В двигателе с инжектором большое количество электронных составляющих. Причиной отказа работы мотора может быть неисправность датчиков и проводки.

Найти неисправность в авто с инжектором можно самостоятельно:

• отключить датчик, вынув разъем;
• проверить сопротивление датчика с помощью тестера;
• сравнить полученные результаты с номинальными данными, которые можно взять из таблицы в прилагаемой к автомобилю инструкции.

Обнаружив неисправный датчик, его необходимо заменить.

↑ Замена и ремонт

Что такое реле под бардачком ВАЗ 2107 инжектор

Реле под бардачком ВАЗ 2107 инжектор является одной из важных частей электрической системы автомобиля. Это устройство отвечает за регулирование работы различных электрических компонентов и защиту системы от перегрузок и короткого замыкания. Реле под бардачком на ВАЗ 2107 инжектор также обеспечивает стабильность и надежность работы двигателя.

Выпускаемая на заводах автомобильной компании ВАЗ модель 2107 инжектор оснащена электронной системой впрыска топлива, которая представляет собой более современную и продвинутую версию по сравнению с традиционными карбюраторными двигателями. Одним из ключевых компонентов этой системы является реле под бардачком.

Основная функция реле под бардачком ВАЗ 2107 инжектор:

• Контроль и управление работой электромагнитных клапанов впрыска топлива;
• Предотвращение перегрузки и короткого замыкания в электрической системе;
• Обеспечение стабильности работы двигателя;
• Защита системы впрыска топлива от неправильной работы и возможных повреждений.

Для правильной работы реле под бардачком необходимо обеспечить надлежащее подключение электрической цепи, а также регулярно проверять его состояние на предмет износа или повреждений. При обнаружении неисправностей, реле следует заменить на новое.

Основные характеристики реле под бардачком ВАЗ 2107 инжектор:
Название параметра
Значение

Напряжение питания
12 В

Максимальный ток нагрузки
10 А

Тип контактов
Реле с односторонней нагрузкой

Производитель
АвтоВАЗ

Для гарантированной и надежной работы электрической системы автомобиля ВАЗ 2107 инжектор необходимо уделять внимание состоянию и правильному функционированию реле под бардачком. При возникновении проблем или неисправностей, рекомендуется обратиться к специалистам или проконсультироваться с автосервисом

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Cхемы подключения ВАЗ 2107

Представлены различные локальные схемы подсоединения главных электрических приборов и систем:

1. Стартера;
2. Наружного освещения;
3. Звуковых сирен;
4. Аварийки и указателя поворотов;
5. Переходного разъема для проверки блока управления карбюратором;
6. Эпхх карбюратора;
7. Электрического вентилятора печки;
8. Контрольных ламп тормозной системы.

Схема стартера модели 35.3708

Включение стартера осуществляется с помощью замка зажигания и добавочного реле стартера 2.

Расшифровка электрооборудования на схеме: 1 — стартер ВАЗ 2107 модели 35.3708; 2 — добавочная релюха включения стартера; 3 — монтажный блок; 4 — генератор ВАЗ 2107; 5 — источник электричества; 6 — выключатель поджигания.

Схема наружного освещения

Наружное освещение подключается с помощью переключателя 1. Защита схемы наружного освещения осуществляется предохранителями F14 и F15.

1 — выключатель наружного освещения; 2 — выключатель зажигания; 3 — лампы габаритного света в фарах; 4 — подкапотная лампа; 5 — монтажный блок ВАЗ 2107; 6 — лампа освещения комбинации приборов; 7 — выключатель освещения приборов; 8 — лампы габаритного и противотуманного света в задних фонарях; 9 — контрольная лампа наружного освещения; 10 — фонари освещения номерного знака.

Схема звуковых сигналов

Включение звукового сигнала выполняется включателем 4. Защита электросхемы звуковых сигналов осуществляется предохранителем F1 номиналом 8А.

Наименование устройств на схеме: 1 — звуковые сигналки; 2 — монтажный блочок ВАЗ 2107; 3 — релюшка включения сигналок (РЗ); 4 — переключатель звуковых сигналок.

Схема аварийной сигнализации и указателей поворота

Включение аварийной сигнализхации выполняется кнопкой 1. Мигание аварийной сигнализации осуществляется за счет срабатывания реле-прерывателя 2. Защита цепей аварийной сигнализации осуществляется предохранителем F8 с номиналом 8А.

Включение поворотов олсуществляется переключателем 8. Контроль работы системы поворотов выполняется с помощью лампочки 5. Защита электрической схемы поворотов выполнет предохранитель F10 с номиналом 8А.

1 — выключатель аварийной сигнализации; 2 — реле-прерыватель аварийной сигнализации и указателей поворота; 3 — лампы указателей поворота, расположенные в задних фонарях; 4 — лампы указателей поворота в блок-фарах; 5 — контрольная лампа указателей поворота, расположенная в комбинации приборов; 6 — боковые указатели поворота; 7 — монтажный блочок ВАЗ 2107; 8 — переключатель поворотов; 9 — выключатель зажигания.

Схема переходного разъема для проверки блока управления карбюратором

1 — пневмотический дроссель; 2 — вид на штепсельный разъем блочка управления; 3 — эбу карбюратором ВАЗ 2107; 4 — вольтметр включенный в переходной разъем; 5 — саленоид зажжения.

Схема эпхх карбюратора ВАЗ 2107

Экономайзер принудительного холостого хода (ЭПХХ) 5 включается с помощью микропереключателя 6. Упроавление ЭПХХ осуществляется спомощью электронного блока управления 3. Защита электрических цепей ЭПХХ омсуществляется предохранителем F10 с номиналом 8А.

1 — блок реле и предохранителей; 2 — выключатель зажжения; 3 — эбу экономайзером принудительного холостого хода (эпхх) ВАЗ 2107; 4 — саленоид зажжения; 5 — пневмодроссель; 6 — маленький включатель в карбюраторе.

Схема вентилятора печки ВАЗ 2107

Включение вентилятора печки осуществляется с помощью переключателя 3. Защита электричекой цепи электродвигателя печки осуществляется предохранителем F1 с номиналом 8А.

1 — блок релюх и предохранителей; 2 — выключатель поджигания ВАЗ 2107; 3 — переключатель электрического двигателя печки; 4 — добавочный резистор; 5 — электрический двигатель вентилятора печки.

Схема контрольных ламп тормозной системы

Перечень оборудования на схеме: 1 — измеритель уровня тормозной жидкости; 2 — монтажный блок ВАЗ 2107; 3 — выключатель зажжения; 4 — реле-прерыватель контрольки ручника; 5 — выключатель контрольки ручника; 6 — комбинация приборов с контролькой ручника; 7 — контролька уровня тормозной жидкости.
