Описание и схема блока предохранителей
Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.
Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.
Где находятся блоки предохранителей и реле
Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.
Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.
Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.
Обозначение и схема
Описание компонентов подробно приведено в таблице.
| Номер устройства | Описание |
| 01 | Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло. |
| 02 |
Предназначается для защиты:
|
| 03 | Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контрольном щитке |
| 04 | Лампочка дальнего света, установленная в правой фаре |
| 05 | Лампа ближнего света, установленная в левой фаре |
| 06 | Световой источник ближнего освещения в правом фонаре |
| 07 |
Используется для защиты нескольких цепей:
|
| 08 | Правая габаритная фара, а также подсветка комбинации приборов |
| 09 | Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла. |
| 10 |
Предназначается для защиты:
|
| 11 | Резервный предохранитель |
| 12 | Зарезервированное устройство |
| 13 | Устройство для активации и отключения противотуманных задних фонарей |
| 14 | Прикуривательное устройство |
| 15 | Резервный предохранитель |
| 16 | Зарезервированное устройство |
О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».
Предохранители системы управления двигателем
Элементы системы управления силовым агрегатом:
- Защиты электролинии двигателя правого вентилирующего устройства.
- Плавкий предохранитель, использующийся для защиты левого вентилятора.
- Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
- Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
- Диагностический выход для контролирования параметров работы системы впрыска.
Блок реле системы управления двигателем
Описание реле системы управления мотором:
- Включение системы зажигания.
- Основное реле, предназначенное для пуска всех систем силового агрегата.
- Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
- Запуск левого вентилятора.
- Защита электроцепи бензонасоса.
Схема блока реле над педалью газа
Описание компонентов в блоке, установленном над педалью газа:
- Источники освещения в задней противотуманной оптике.
- Система прогрева стекла, установленного в задней двери.
- Лампочки ближнего освещения.
- Световые источники в фарах дальнего освещения.
Где Находится Реле Включения Стартера Ваз 21213
ВАЗ 21214, реле 21214 и предохранители (инжектор Нива 4х4)
В современных внедорожниках «АвтоВАЗ» используются инжекторные силовые агрегаты. В случае неисправности автомобиля сначала проверьте предохранители и реле. Затем мы покажем, где расположен монтажный блок (блок предохранителей или черный ящик), и расположение элементов внутри него.
Расположение предохранителей и реле Niva 4×4
Основная часть предохранителей находится в кабине Niva под панелью слева от рулевой колонки. Всего 4 блока:
1. блок предохранителей системы управления двигателем; 2. реле стеклоочистителя; 3. предохранители; 4. релейный блок системы управления двигателем.
Четвертый релейный блок расположен над педалью газа.
Главный и дополнительный блоки предохранителей
Эти два блока взаимосвязаны. В верхнем блоке и в нижнем — 10 предохранителей. 6. Обозначение слева направо:
Тепловентилятор, стеклоочиститель заднего стекла, стеклоомыватель и омыватель заднего стекла, насос омывателя ветрового стекла
Сабвуфер, стеклоочистители, сигнализация, кофемолка (в режиме указателя поворота), задний фонарь, набор приборов(Датчик температуры охлаждающей жидкости, указатель уровня топлива, тахометр, индикаторы: указатели поворота, блокировка дифференциала, стояночный тормоз, система экстренного торможения, недостаточное давление масла, подача топлива, заряд аккумулятора)
Левая фара (ближний свет), сигнальная лампа
Правая фара (ближний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Боковые фары слева спереди и слева сзадифары, подсветка номерного знака, управлениеколба
Индикация фонарей на правом и правом задних фонарях, подсветка комбинации приборов,прикуриватель, выключатели, блок управления отоплениеми вентиляция
Аварийный выключатель, выключатель реле(в аварийном режиме), контакты релебагажное отделение багажное стекло
Рог, внутреннее освещение, лампызадние фонари
Задние противотуманные фонари на задних фонарях
Дополнительные плавкие вставки в городской конфигурации:
№ и номинальный предохранитель
Электро стекло передних дверей Электро зеркала
Нива 21214 не заводится
кукурузное поле не запускается, как начать стартер прямо от батареи.
Вентилятор кондиционера, компрессор кондиционера
Обогрев боковых зеркал
Центральное освещение люстра
Вентилятор кондиционера, компрессор кондиционера
Предохранители управления двигателем
Он расположен с левой стороны корпуса, под приборной панелью, рядом с диагностической консолью. Состоит из четырех предохранителей:
Реле управления двигателем
Под главным и вспомогательным предохранителями установлен блок управления реле двигателя, состоящий из пяти реле и одного предохранителя:
В некоторых версиях автомобиля, под вспомогательным блоком, реле стартера может быть расположено рядом с реле зажигания.
Крепежные блоки для Lada 4×4 2018 Edition
Основные и дополнительные блоки расположены в пассажирском салоне слева от руля под приборной панелью. Блоки содержат предохранители цилиндрического типа, соответственно десять и шесть предохранителей. Номинальные значения и назначение предохранителей приведены в таблице 4 «Комбинированная схема»:
Блок предохранителей стандартного размера. Устройство расположено слева под капотом и содержит предохранители, предназначенные для защиты устройств системы управления двигателем. Номера и обозначения предохранителей приведены в таблице 5:
Блок предохранителей и реле расположены с левой стороны рулевой колонки под приборной панелью. Устройство содержит два стандартных предохранителя, предназначенных для защиты цепей электрического вентилятора, электростеклоподъемников и электрорегулировки зеркал. Номера и обозначения предохранителей приведены в таблице 6:
Блок предохранителей и реле расположены с правой стороны рулевой колонки под приборной панелью. Устройство содержит один предохранитель размера Maxi и два предохранителя стандартного размера, предназначенные для защиты гидравлических цепей антиблокировочной системы. Номера и назначение предохранителей приведены в таблице 7:
Предупреждение! Конструкция реле и предохранителя может отличаться в зависимости от даты изготовления оборудования и транспортного средства. Текущие схемы сборочных единиц приведены в инструкции до даты изготовления автомобиля (скачать с сайта в формате 3d или 5dv.).
Почему предохранитель или свет, или что-то еще? Прежде чем заменить его на аналогичный, вы должны сначала найти и устранить причину его выгорания. Это может быть короткое замыкание, неправильный номинальный ток и т. Д. Используйте схемы устранения неполадок. Вопросы по этой теме можно задать на форуме.
Замена предохранителей
В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.
При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:
- в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
- а в блоках системы впрыска — современные, ножевого типа.
Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.
При выходе из строя, например, прикуривателя в дороге необходимо:
- Выключить зажигание.
- Открыть крышку дополнительного блока.
- Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
- Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
- Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.
По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.
Замена блока
При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.
Для замены основного блока нужно выполнить следующие шаги:
- Отключить аккумулятор от бортовой сети.
- Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
- Записать маркировку и положение проводов на старом блоке.
- Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
- Проверить номиналы предохранителей и правильность установки проводов.
- Зафиксировать замененный блок гайками.
- Подключить питание бортовой сети и проверить работоспособность цепей.
На фото показаны некоторые этапы демонтажа блока.
Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.
Самостоятельная замена блока предохранителей (пошаговая инструкция)
При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.
Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.
Замена блока
Процедура выполняется так:
- Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8. Пластиковый модуль тянется на себя и выводится с фиксирующих шпилек.
- На старом модуле обязательно надо записать маркировку и отметить расположение кабелей.
- Производится отключение проводников с разъемов извлеченного модуля.
- Выполняется подключение колодок на новый блок.
- Производится диагностика номиналов предохранительных устройств, а также правильность их подключения.
- Модуль ставится на место, закручиваются гайки, фиксирующие его.
- Производится подключение питания электросети автомобиля. Выполняется диагностика правильности выполненных работ. Надо активировать все электрооборудование и удостовериться в его работоспособности.
Канал «Жизнь это хобби» рассказал о самостоятельной замене предохранительного модуля в автомобиле Лада Нива.
Замена предохранителей
В основном модуле с предохранительными устройствами располагаются детали цилиндрического типа. А в блоках системы впрыска устанавливаются ножевые элементы.
Процедура замены производится следующим образом:
- Зажигание в автомобиле отключается.
- Открывается защитная пластиковая крышка устройства.
- Производится визуальная диагностика предохранительного элемента.
- Вышедшая из строя деталь демонтируется из посадочного места, вместо нее ставится запасная. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.
- После установки выполняется проверка работоспособности электроцепи. Если предохранитель вышел из строя сразу после замены, надо произвести диагностику линии.

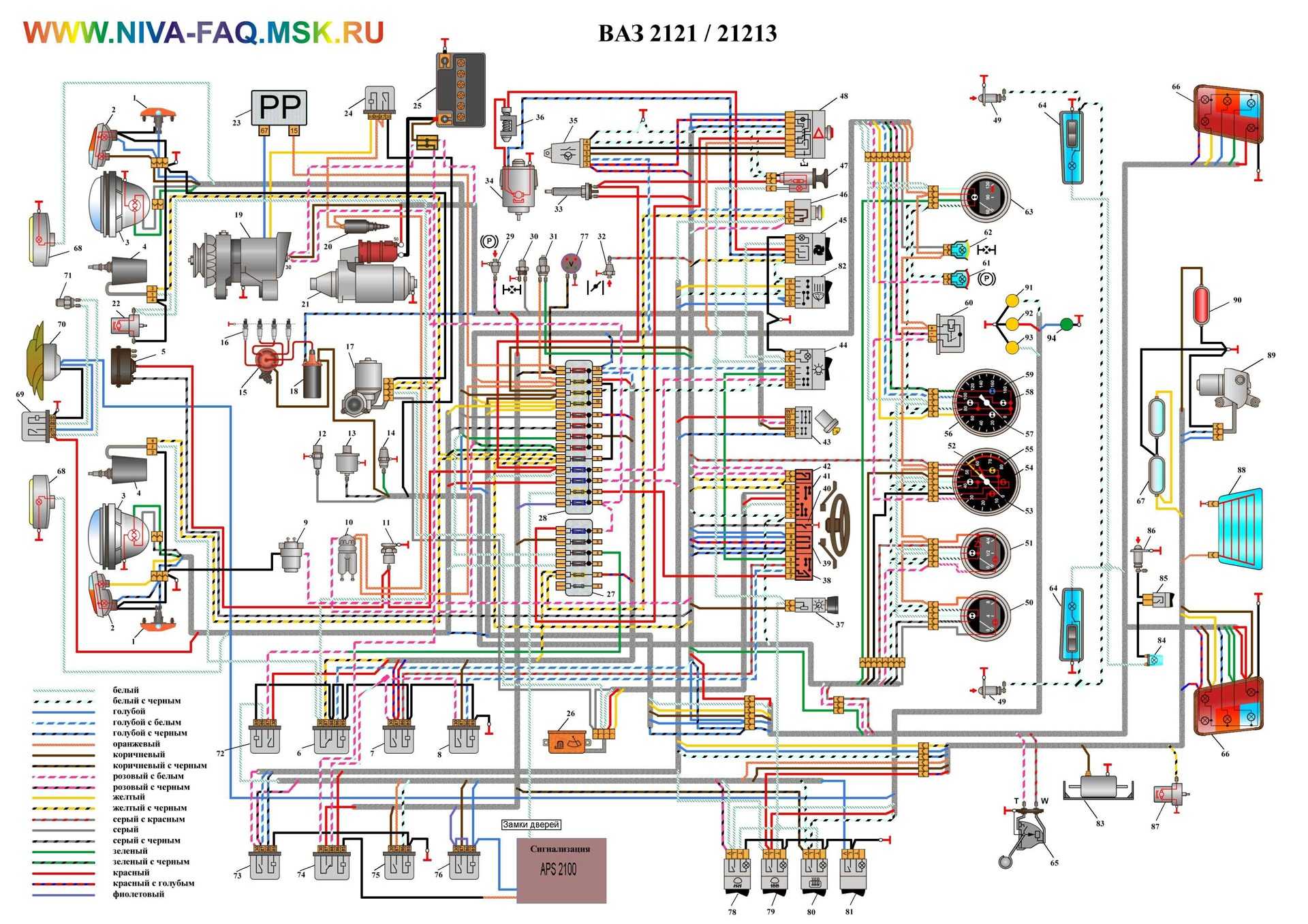

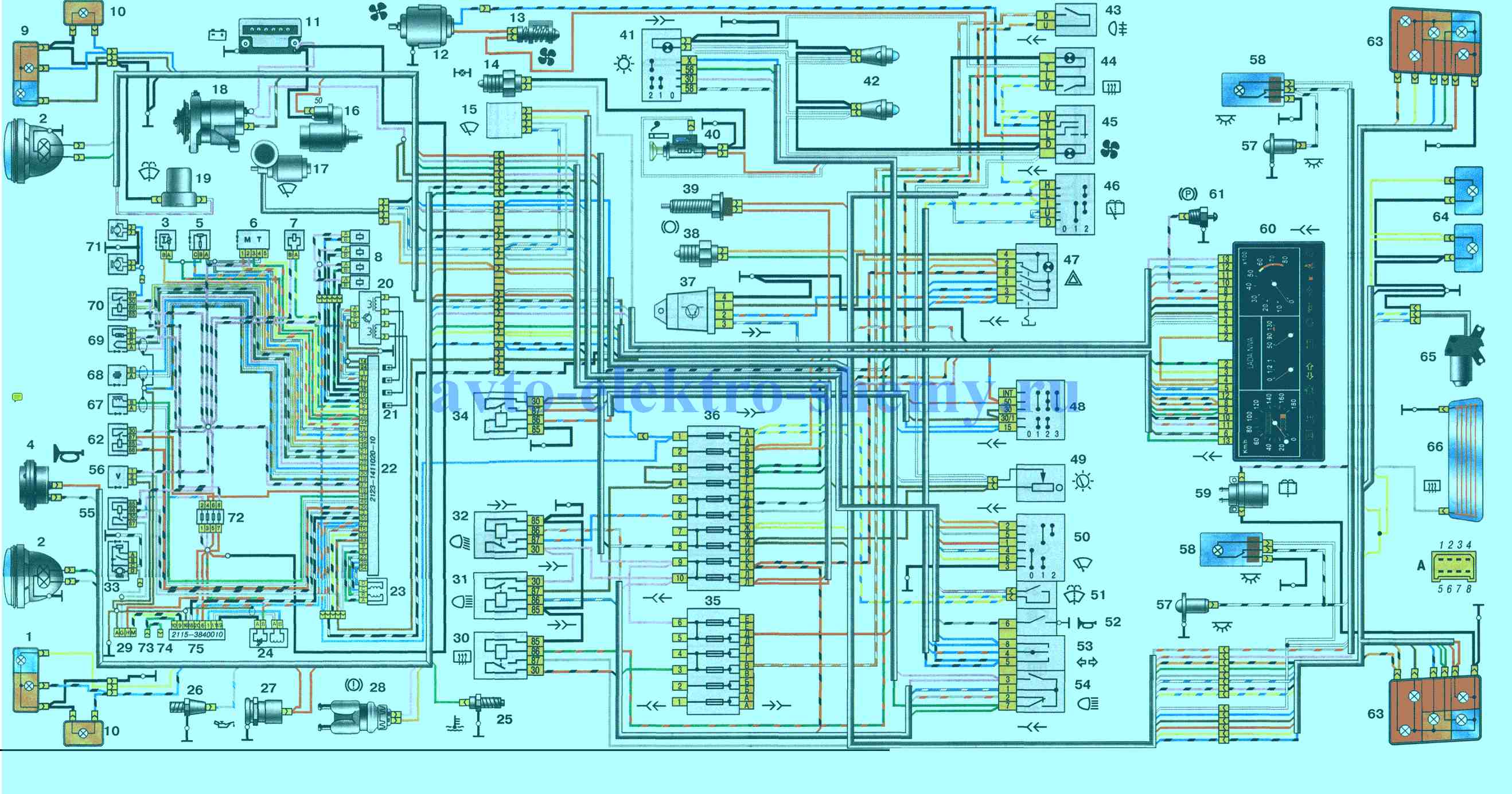

Основные электрические схемы Нивы 21214

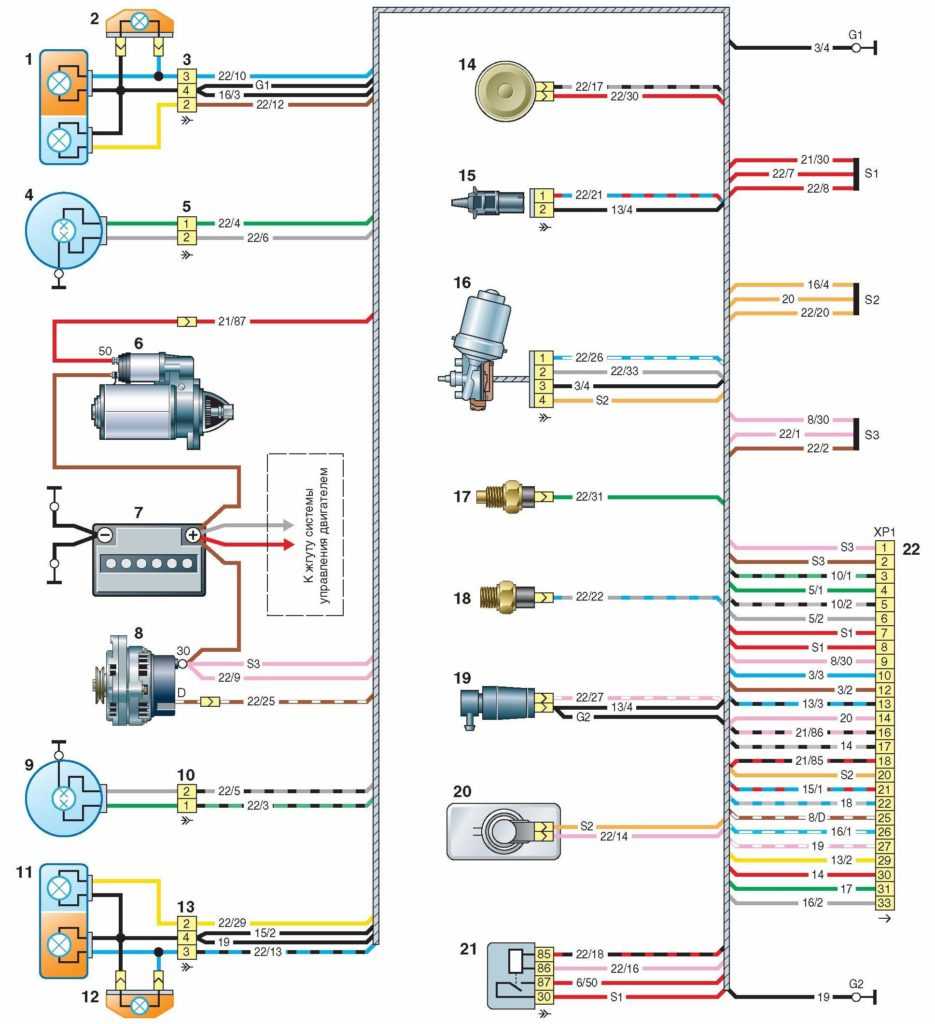

Передний жгут проводов
- правый передний фонарь;
- правый боковой указатель поворота;
- колодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
- правая фара;
- колодка соединения со жгутом проводов правой фары;
- стартер;
- аккумулятор;
- генератор;
- левая фара;
- соединение со жгутом проводов левой фары;
- левый передний подфарник;
- левый боковой указатель поворота;
- соединение со жгутом проводов правого переднего фонаря;
- звуковой сигнал;
- датчик температуры наружного воздуха;
- очиститель ветрового стекла;
- датчик температуры охлаждающей жидкости для комбинации приборов;
- датчик контрольной лампы аварийного давления масла;
- омыватель ветрового стекла;
- датчик контрольной лампы уровня тормозной жидкости;
- реле блокировки стартера;
- соединение со жгутом панели приборов

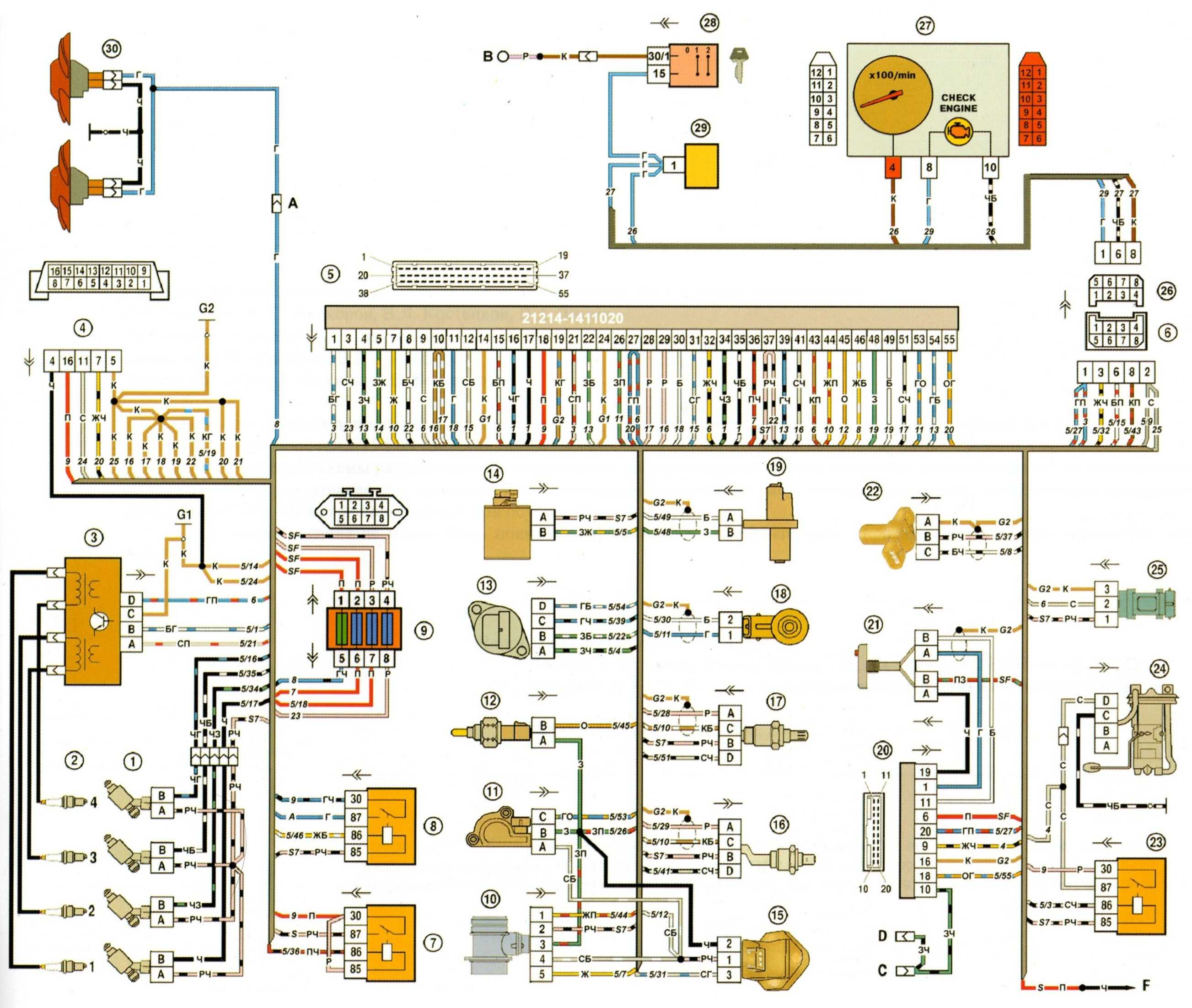

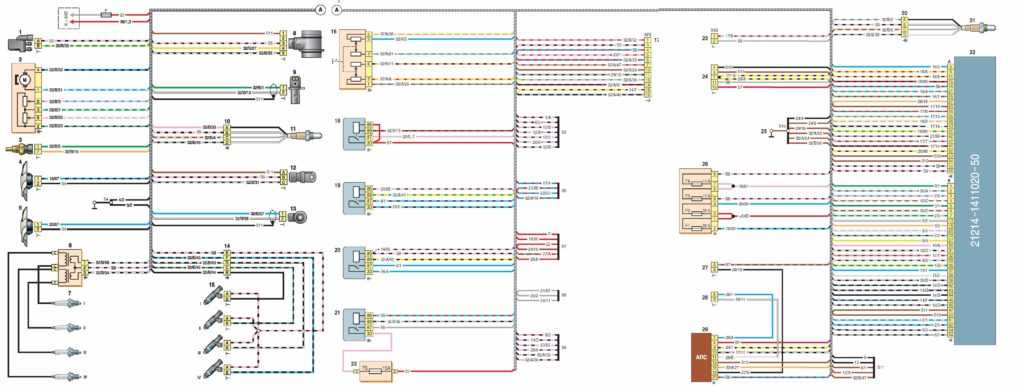

ЭСУД
- клапан продувки адсорбера;
- дроссельный узел
- датчик температуры охлаждающей жидкости
- правый вентилятор системы охлаждения;
- левый вентилятор системы охлаждения;
- катушка зажигания;
- свечи зажигания;
- датчик массового расхода воздуха;
- датчик положения коленчатого вала;
- колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
- управляющий датчик концентрации кислорода;
- датчик фаз;
- датчик детонации;
- колодка соединения со жгутом проводов форсунок;
- форсунки;
- педаль е-газа;
- колодка соединения со жгутом проводов панели приборов;
- главное реле;
- реле правого вентилятора системы охлаждения;
- реле левого вентилятора системы охлаждения;
- реле топливного насоса;
- предохранитель топливного насоса;
- колодка соединения с задним жгутом проводов (к топливному модулю);
- диагностическая колодка;
- масса в салоне автомобиля;
- блок предохранителей ЭСУД;
- колодка соединения зеленого цвета со жгутом проводов индикатора состояния АПС (светодиод);
- колодка соединения черного цвета со жгутом проводов индикатора состояния АПС (катушка связи);
- блок управления автомобильной противоугонной системы (АПС);
- колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
- диагностический датчик концентрации кислорода;
- электронный блок управления двигателем (контроллер)

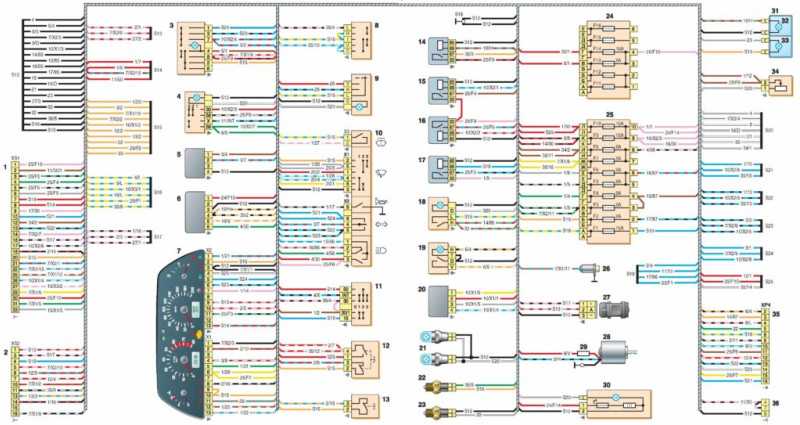

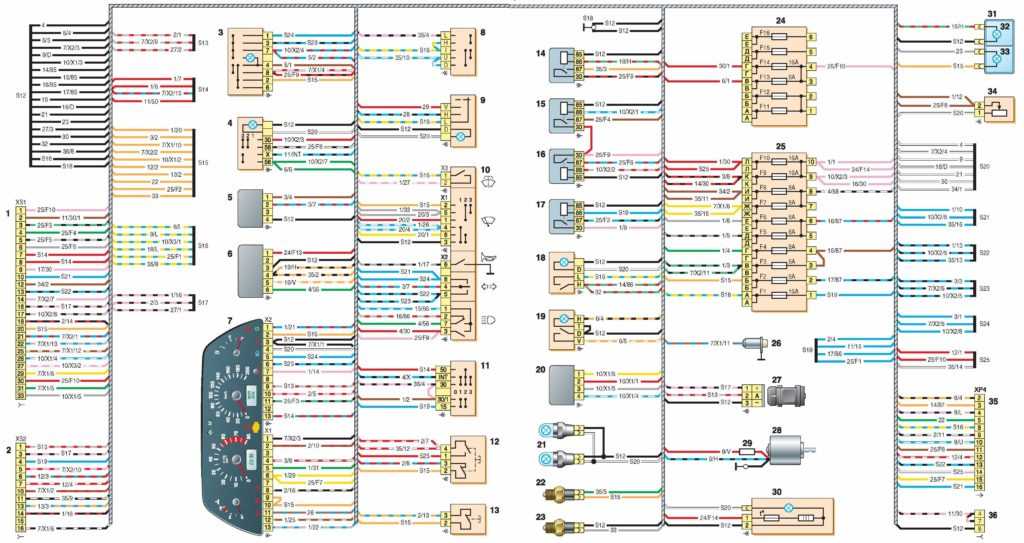

Схема соединения панели приборов
- соединение с передним жгутом проводов;
- соединение со жгутом проводов системы управления двигателем;
- выключатель аварийной сигнализации;
- выключатель наружного освещения;
- реле поворотов;
- реле включения противотуманных ламп в задних фонарях;
- комбинация приборов;
- переключатель очистителя и омывателя стекла двери багажного отделения;
- переключатель отопителя;
- трех рычажный подрулевой переключатель;
- выключатель зажигания;
- датчик положения педали тормоза и выключатель сигналов торможения;
- датчик положения педали сцепления;
- реле обогрева стекла двери багажного отделения;
- реле дальнего света;
- реле ближнего света;
- реле зажигания;
- выключатель обогрева стекла двери багажного отделения;
- выключатель заднего противотуманного света;
- реле стеклоочистителя ветрового стекла;
- лампы подсветки блока управления отопления и вентиляции;
- выключатель света заднего хода;
- датчик включения блокировки дифференциала;
- дополнительный блок предохранителей;
- основной блок предохранителей;
- выключатель контрольной лампы стояночного тормоза;
- датчик скорости автомобиля;
- вентилятор отопителя;
- дополнительный резистор отопителя;
- прикуриватель;
- блок контрольных ламп;
- индикатор включения обогрева стекла двери багажного отделения;
- индикатор включения блокировки дифференциала;
- регулятор освещения приборов;
- соединение с задним жгутом проводов;
- подключение к аудиосистеме

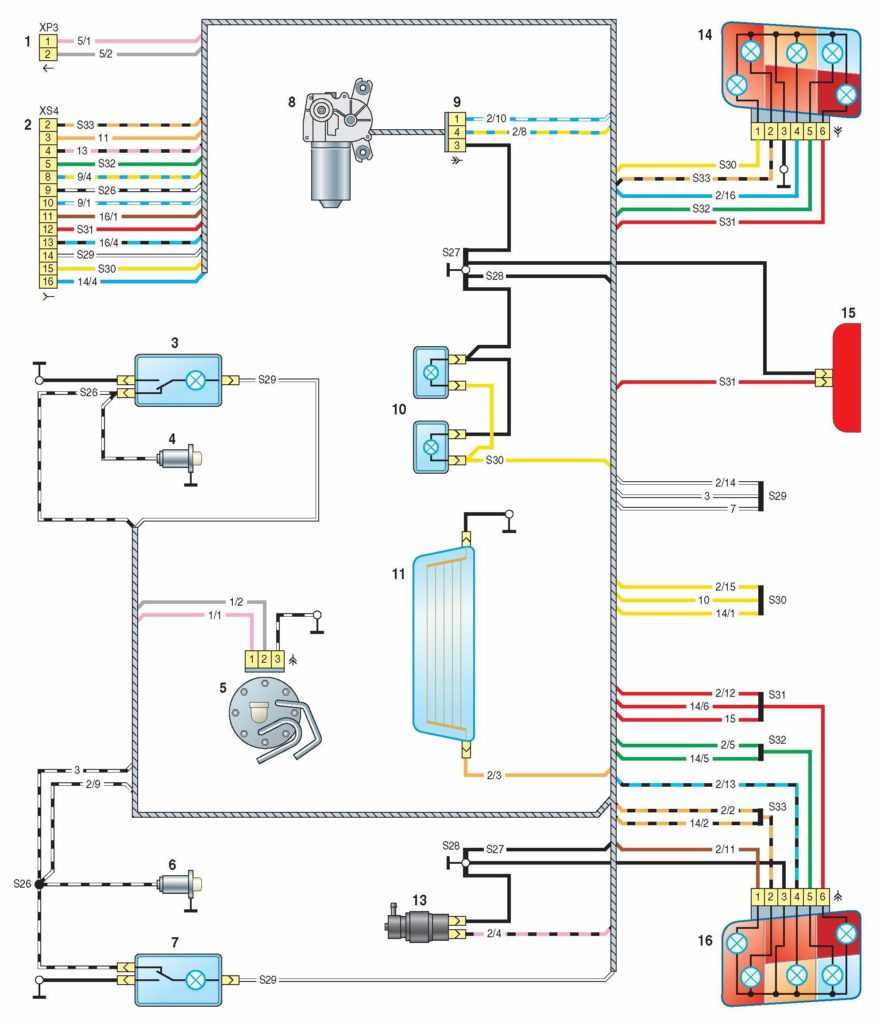

Задний жгут проводов
- соединение со жгутом проводов системы управления двигателем;
- соединение со жгутом проводов панели приборов;
- правый плафон освещения салона;
- концевой выключатель правой двери;
- топливный модуль;
- концевой выключатель левой двери;
- левый плафон освещения салона;
- очиститель стекла двери багажного отделения;
- соединение со жгутом проводов очиститель стекла двери багажного отделения;
- фонари освещения номерного знака;
- элемент обогрева стекла двери багажного отделения;
- омыватель стекла двери багажного отделения;
- задний правый фонарь;
- дополнительный сигнал торможения;
- задний левый фонарь
Обозначение и электросхема основного и дополнительного БП
Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.
Схема основного и дополнительного блоков
Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.
| Номер на схеме | Номинальный ток, А | Предназначение |
| ПР01 | 16 | Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника |
| ПР02 | 8 | Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода |
| ПР03 | 8 | Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов |
| ПР04 | 8 | Дальний свет для правой фары |
| ПР05 | 8 | Ближний свет слева |
| ПР06 | 8 | Аналогично справа |
| ПР07 | 8 | Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов |
| ПР08 | 8 | Правые габариты и подсветка приборов управления |
| ПР09 | 8 | Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади |
| ПР10 | 8 | Клаксон, освещение в салоне и сигналы торможения (все три) |
Обзор предохранителей маленького дополнительного блока, находящегося под основным.
На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.
| Номер на схеме | Номинальный ток, А | Предназначение |
| ПР01 | 16 | Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал. |
| ПР02 | 8 или 16 | Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером) |
| ПР09 | 16 | Обогрев стекла (может быть дополнительная опция — обогрев зеркал) |
| ПР10 | 16 | Клаксон, лампы торможения и подсветка в салоне |
| ПР11 | 8 | Аварийная сигнализация |
| ПР12 | 8 | Система дневных ходовых огней |
| ПР15 | 16 | Вентилятор печки (не на всех машинах — только с кондиционером) |
На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.
Основные электрические схемы Нивы 21214
Передний жгут проводов
- правый передний фонарь;
- правый боковой указатель поворота;
- колодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
- правая фара;
- колодка соединения со жгутом проводов правой фары;
- стартер;
- аккумулятор;
- генератор;
- левая фара;
- соединение со жгутом проводов левой фары;
- левый передний подфарник;
- левый боковой указатель поворота;
- соединение со жгутом проводов правого переднего фонаря;
- звуковой сигнал;
- датчик температуры наружного воздуха;
- очиститель ветрового стекла;
- датчик температуры охлаждающей жидкости для комбинации приборов;
- датчик контрольной лампы аварийного давления масла;
- омыватель ветрового стекла;
- датчик контрольной лампы уровня тормозной жидкости;
- реле блокировки стартера;
- соединение со жгутом панели приборов
ЭСУД
- клапан продувки адсорбера;
- дроссельный узел
- датчик температуры охлаждающей жидкости
- правый вентилятор системы охлаждения;
- левый вентилятор системы охлаждения;
- катушка зажигания;
- свечи зажигания;
- датчик массового расхода воздуха;
- датчик положения коленчатого вала;
- колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
- управляющий датчик концентрации кислорода;
- датчик фаз;
- датчик детонации;
- колодка соединения со жгутом проводов форсунок;
- форсунки;
- педаль е-газа;
- колодка соединения со жгутом проводов панели приборов;
- главное реле;
- реле правого вентилятора системы охлаждения;
- реле левого вентилятора системы охлаждения;
- реле топливного насоса;
- предохранитель топливного насоса;
- колодка соединения с задним жгутом проводов (к топливному модулю);
- диагностическая колодка;
- масса в салоне автомобиля;
- блок предохранителей ЭСУД;
- колодка соединения зеленого цвета со жгутом проводов индикатора состояния АПС (светодиод);
- колодка соединения черного цвета со жгутом проводов индикатора состояния АПС (катушка связи);
- блок управления автомобильной противоугонной системы (АПС);
- колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
- диагностический датчик концентрации кислорода;
- электронный блок управления двигателем (контроллер)
Схема соединения панели приборов
- соединение с передним жгутом проводов;
- соединение со жгутом проводов системы управления двигателем;
- выключатель аварийной сигнализации;
- выключатель наружного освещения;
- реле поворотов;
- реле включения противотуманных ламп в задних фонарях;
- комбинация приборов;
- переключатель очистителя и омывателя стекла двери багажного отделения;
- переключатель отопителя;
- трех рычажный подрулевой переключатель;
- выключатель зажигания;
- датчик положения педали тормоза и выключатель сигналов торможения;
- датчик положения педали сцепления;
- реле обогрева стекла двери багажного отделения;
- реле дальнего света;
- реле ближнего света;
- реле зажигания;
- выключатель обогрева стекла двери багажного отделения;
- выключатель заднего противотуманного света;
- реле стеклоочистителя ветрового стекла;
- лампы подсветки блока управления отопления и вентиляции;
- выключатель света заднего хода;
- датчик включения блокировки дифференциала;
- дополнительный блок предохранителей;
- основной блок предохранителей;
- выключатель контрольной лампы стояночного тормоза;
- датчик скорости автомобиля;
- вентилятор отопителя;
- дополнительный резистор отопителя;
- прикуриватель;
- блок контрольных ламп;
- индикатор включения обогрева стекла двери багажного отделения;
- индикатор включения блокировки дифференциала;
- регулятор освещения приборов;
- соединение с задним жгутом проводов;
- подключение к аудиосистеме
Задний жгут проводов
- соединение со жгутом проводов системы управления двигателем;
- соединение со жгутом проводов панели приборов;
- правый плафон освещения салона;
- концевой выключатель правой двери;
- топливный модуль;
- концевой выключатель левой двери;
- левый плафон освещения салона;
- очиститель стекла двери багажного отделения;
- соединение со жгутом проводов очиститель стекла двери багажного отделения;
- фонари освещения номерного знака;
- элемент обогрева стекла двери багажного отделения;
- омыватель стекла двери багажного отделения;
- задний правый фонарь;
- дополнительный сигнал торможения;
- задний левый фонарь
Схема автомобиля ВАЗ-21213
Электросхема ВАЗ-21213 (Карбюратор). Годы выпуска: 1993-2009 г. На схеме есть реле задних противотуманных фонарей, применяется с 2000 года, до этого они включались напрямую от выключателя с фиксацией.
1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар*; 5 – коммутатор; 6 – аккумуляторная батарея; 7 – стартер; 8 – генератор; 9 – фары ВАЗ-21213; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания ВАЗ-21213; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя; 33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель Нива; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.
Порядок условной нумерации штекеров в колодках:
а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б – датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г – коммутатора ВАЗ-21213; д – трехрычажного переключателя; е – выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з – задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.
Другие поломки
Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.
К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.
Также топливный насос часто отказывается включаться, если выходит из строя:
- управляющее реле;
- контроллер;
- проводка питающая данный узел.
В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.
https://youtube.com/watch?v=TYFkDkxAyJc
Как вам статья?
Мне нравитсяНе нравится
Устройство отопителя
1 – боковой дефлектор; 2 – боковой воздуховод; 3 – воздуховод обогрева лобового стекла; 4 – центральные дефлекторы; 5 – тросик заслонки воздуховода; 6 – заслонка воздуховода; 7 – радиатор печки; 8 – уплотнитель радиатора; 9 – кожух радиатора; 10 – отводящий патрубок радиатора; 11 – подводящий патрубок радиатора; 12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.
Схемы жгутов проводов Нива
Схемы жгутов проводов 21214 (Инжектор). Год выпуска примерно 2009-2010, ЕВРО-3.
Жгут проводов передний
Жгут панели приборов
Жгут проводов системы управления двигателем
Схемы LADA 4×4 выпуск с 2011 года (Е-ГАЗ)
Жгут проводов передний
Жгут проводов панели приборов
Жгут проводов системы зажигания
Жгут проводов задний
C 2013 года стали применять дневные ходовые огни: у подфарника в секции габаритного огня устанавливается 2-х нитиевая лампа. При включении зажигания питание приходит на нить 21 Ватт (режим ходовых огней), при включении наружного освещения питание переключается на нить 5 Ватт (режим габаритных огней).
