Эбу - электронный блок управления двигателем

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

оптимизация динамических показателей;
снижение расхода;
простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
отсутствие потребности в ручной регулировке;
повышение показателей экологической чистоты.

Недостатки ЭБУ

дороговизна компонентов;
невозможность ремонта – только замена;
потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
высокие требования относительно показателей надежности в электропитании;
необходимость в качественном горючем.

Управление приборной панелью

Приборы на ней отображают текущее состояние различных систем авто. Эта информация поступает на индикацию после использования соответствующими блоками управления. Так, из ECU подается значение температуры охладителя двигателя и частота вращения его коленвала. Блок управления передачей (TCU) оперирует величиной скорости движения. Блок, управляющий тормозами, имеет информацию о их состоянии.

Все эти модули просто выставляют свои данные на общую для них шину передачи данных, с которой их считывает центральный микропроцессор, например в ECU. Он же периодически выставляет на ту же шину пакеты информации, состоящие из заголовков и данных. Заголовок определяет назначение данных пакета: либо на индикатор скорости, либо на индикатор температуры, а сами данные и есть величины для индикации. Приборная панель содержит другой модуль, который знает, как искать определенные пакеты – всякий раз, когда он обнаруживает их, обновляет соответствующий датчик или индикатор с новым значением.

Большинство автопроизводителей покупают приборные панели уже полностью собранными, от поставщиков, которые их разрабатывают и изготавливают.

Анализ ошибок и аварийных кодов

Для проведения диагностики ЭБУ ВАЗ 2109 инжектор можно использовать специальное оборудование, которое позволяет считывать ошибки и аварийные коды, записанные в памяти блока управления. После считывания кодов неисправностей необходимо проанализировать их для определения причин возникновения проблем.

Ошибки и аварийные коды могут указывать на различные неисправности системы управления двигателем. Например, код «P0300» может указывать на проблемы с зажиганием, а код «P0171» может свидетельствовать о неисправности системы подачи воздуха или системы впрыска топлива.

При анализе ошибок необходимо учитывать следующие факторы:

Тип ошибки: ошибки могут быть разного типа и указывать на различные неисправности;
Код ошибки: каждая ошибка имеет свой уникальный код, который можно сопоставить с базой данных кодов неисправностей;
Описание ошибки: каждая ошибка сопровождается описанием, которое может помочь в определении причины возникновения проблемы;
Время возникновения ошибки: информация о времени возникновения ошибки может быть полезной при анализе причин возникновения проблемы;
Последствия ошибки: ошибки могут приводить к различным последствиям, например, потере мощности двигателя или ухудшению экономичности;
Условия возникновения ошибки: информация о условиях, в которых возникает ошибка, может быть полезной для определения причины неисправности;
Возможные причины ошибки: база данных кодов неисправностей содержит информацию о возможных причинах каждой ошибки, что помогает провести дальнейший анализ неисправности.

Анализ ошибок и аварийных кодов является важным этапом диагностики ЭБУ ВАЗ 2109 инжектор, поскольку он позволяет определить причины возникновения проблем и принять меры по их устранению

При подключении к блоку управления специализированного оборудования, следует обратить внимание на подробное описание каждой ошибки, а также учесть все факторы, описанные выше, для проведения корректного и точного анализа

Возможные причины возникновения неисправностей ЭБУ

По мере того, как усложняется устройство автомобиля, водители сталкиваются с новыми проблемами при обслуживании. Одной из них являются часто возникающие поломки блоков управления, которых в современных автомобилях насчитываются десятки.

Причины поломки блоков управления

Причин, из-за которых они возникают множество, но несколько основных мы назовем:

отсутствие контакта с различными датчиками и вспомогательными блоками управления;
«переплюсовка» при подключении аккумуляторной батареи;
перегрузка напряжения;
постоянный перегрев;
попадание влаги, вследствие чего возникновение коррозии;
воздействие механического характера: вибрация, удары и прочие.

Поэтому для Вас, как для водителя, внимательно относящегося к своему автомобилю, своевременный ремонт становится непременным условием беспроблемной и долговременной эксплуатации машины, а также условием обеспечения безопасности — своей и окружающих. Чем тщательнее Вы контролируете работу своего авто и следите за нормальным функционированием его узлов, тем надежнее Ваш автомобиль. Это, как Вы понимаете, аксиома.

Признаки неисправного ЭБУ

Из-за большого количества всевозможных электронных блоков управления, которыми начинены современные автомобили, не каждый водитель сможет точно сказать, в чем именно заключается неисправность его транспортного средства. Только проведение качественной диагностики автомобиля поможет выявить неисправный блок управления.

При этом существе ряд характерных признаков, сигнализирующих Вам о необходимости обратиться за помощью в автосервис:

на приборной панели загорелся индикатор Check Engine;
двигатель автомобиля не заводится без видимых причин;
производительность двигателя снизилась;
без видимых причин увеличился расход топлива;
появились пропуски в системе зажигания;
есть проблемы с переключением передач в автоматической или ручной трансмиссии;
перегорают предохранители и выходят из строя различные электронные системы автомобиля.

Если Вы заметили какой-нибудь из перечисленных признаков в работе автомобиля, то, вполне вероятно, что один из блоков управления поврежден или работает некорректно.

Не теряйте время, звоните нам в «Авто-диагностический центр» или приезжайте. Чем быстрее Вы обратитесь за помощью к специалистам нашего центра, тем выше будет вероятность того, что мы сможем восстановить электронный блок управления, и Вам не потребуется его дорогостоящая замена.

Наши цены
нравятся
У нас работают
только профи
Не отказываем
по гарантии
Работаем
быстро и чётко
нам верят, мы
ценим доверие

Неисправности центрального блока кузовной электроники ЦБКЭ

Блок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения множества функций. Это управление лампами наружного и внутреннего освещения, замками дверей, стеклоочистители, тревожная сигнализация, обогрев сидений, электроприводы зеркал и т.д. Устанавливаются на автомобили Приора, Калина, Гранта.

Не работают повороты на Приоре, постоянно горит правые поворотники на Калине, Приоре, Гранте. По таким вопросам постоянно звонят владельцы нам по телефону. Блок кузовной электроники современных автомобилей Автоваза, не выдерживает проверки временем.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

не работают поворотники;
одна сторона указателей поворота постоянно горит;
не работает функция открывания багажника;
нет управления одной или несколькими функциями;
не работают все функции блока, на диагностику не выходит.

«Блок комфорта» на автомобилях ВАЗ не редко выходит из строя. Проблемы с этим блоком распространенные, а замена блока не всегда дешевое занятие. Новый блок стоит 6-7 т.р. плюс 1,5руб. замена блока. Можно найти конечно и б/у вариант, но на это уйдет не мало времени.

Мы предлагаем оперативный ремонт «блока комфорта».

Причины потери связи с ЭБУ

Проблемы с проводами и разъемами

Одной из основных причин потери связи с ЭБУ являются проблемы с проводами и разъемами. Загрязнение, коррозия или повреждение проводов могут привести к обрыву связи между ЭБУ и датчиками или исполнительными устройствами.

Неисправность ЭБУ

Неисправность самого ЭБУ может стать причиной потери связи. Это может быть вызвано программными ошибками в ЭБУ или проблемами с электронными компонентами.

Проблемы с питанием

Плохое качество питания или его отсутствие также может привести к потере связи с ЭБУ. Неисправность генератора или аккумулятора может привести к сбою в работе ЭБУ.

Вмешательство в работу ЭБУ

Некоторые владельцы автомобилей пытаются самостоятельно модифицировать ЭБУ, устанавливая дополнительное оборудование или перепрограммируя ЭБУ. Это может привести к нарушению работы системы и потере связи между ЭБУ и другими компонентами автомобиля.

Обрыв связи внутри ЭБУ

Случается, что связь внутри ЭБУ между отдельными электронными компонентами может быть нарушена. Это, как правило, вызывается дефектами в производстве, изменением температурного режима или воздействием электромагнитных сигналов.

Рисунок распиновки ЭБУ Январь 7.2 ВАЗ 2114

Контроллер ВАЗ 2114 очень подвержен отказам. Система имеет функцию самодиагностики, при которой ЭБУ задает вопросы всем узлам и делает выводы о пригодности их работы. Если какой-либо из компонентов выходит из строя, на приборной панели загорается лампочка «Check Engine».

Схема распиновки ЭБУ Январь 7.2

Невозможно определить, какой датчик или исполнительный механизм вышел из строя, без использования специального диагностического оборудования. Даже с помощью известного OBD-сканера ELM-327, полюбившегося многим за простоту использования, можно считать все рабочие параметры двигателя, найти и удалить ошибки и стереть память ЭБУ ВАЗ 2114..

Способы проверки связи с ЭБУ

Если у вас возникла проблема с связью между вашим автомобилем и ЭБУ, то существуют несколько способов ее проверки. Рассмотрим некоторые из них.

Проверьте наличие ошибок в памяти ЭБУ. Если у вашего автомобиля есть диагностический разъем OBD2, то вы можете подключить к нему диагностический сканер и проверить наличие ошибок. Если диагностический разъем отсутствует, то вы можете воспользоваться методом считывания морганий контрольной лампы.

Проверьте целостность кабелей и соединений ЭБУ. Проверьте, нет ли основных дефектов, таких как коррозия или перегибы кабелей

Также обратите внимание на соединения, их положение и степень затяжки.

Проверьте состояние ЭБУ. Если вы заметили серьезные проблемы с связью, то можно проверить блок управления двигателем на наличие повреждений или выгоревших элементов

Это можно сделать, если вы знаете местонахождение ЭБУ и его конструкцию.

Проверьте работу датчиков. Если проблема не в кабелях, а в связи с датчиками, то можно проверить их работу. К примеру, проверить датчики кислорода, давления топлива, температуры двигателя и прочих.

Проверьте работу аккумулятора. ЭБУ работает от энергии аккумулятора, поэтому посмотрите на его состояние. Если заряд низкий, то он может не выдавать достаточный ток для работы сигнализации и связи.

В любом случае, если проблема остается нерешенной, то лучше обратиться к профессионалам сервисного центра для проверки и обслуживания вашего автомобиля.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

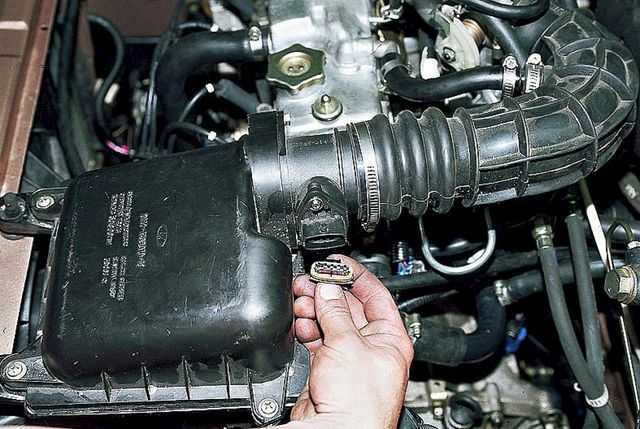

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Что делать, если ЭБУ ВАЗ 2114 не распознается сканером?

Так почему же сканер не показывает ЭБУ ВАЗ 2114? Как подключить устройство, чтобы можно было увидеть блок? В настоящее время на рынке доступны различные адаптеры для тестирования автомобилей.

Если вы приобретаете ELM327 Bluetooth, возможно, что вы пытаетесь подключить некачественное устройство. Или, возможно, вы приобрели более старую версию адаптера.

Диагностика автомобиля с помощью сканера

Каковы же причины, по которым устройство отказывается подключаться к системе мониторинга?

Сам адаптер низкого качества. Проблема может заключаться как в прошивке, так и в аппаратном обеспечении устройства. Если основная микросхема не работает, прибор не сможет диагностировать работу двигателя и не сможет подключиться к ЭБУ.
Неисправный соединительный кабель. Возможно, кабель отсоединен или сам кабель не работает.
На устройстве установлена неправильная версия программного обеспечения, что приводит к потере синхронизации (Рус Радаров — автор видеоролика о тестировании устройств).

В этом случае, если у вас есть устройство с правильной версией прошивки 1.5 и все шесть протоколов присутствуют, но адаптер не подключается к ЭБУ, есть решение. Вы можете подключиться к ЭБУ с помощью строки инициализации, чтобы адаптировать устройство к командам блока управления двигателем автомобиля. Это особенно актуально для строк инициализации в диагностических утилитах HobDrive и Torque для автомобилей, использующих нестандартные протоколы подключения.

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель

При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны

При установке похожей модели без полного согласования параметров возможны негативные последствия:

двигатель перестает заводится;
автомобиль теряет былую резвость;
значительно возрастает расход топлива;
мотор нестабильно работает;
ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Подключение к компьютеру

Для проверки работы электронного блока управления (ЭБУ) на ВАЗ 2109 инжектор в домашних условиях, необходимо подключить его к компьютеру. Данная процедура позволяет получить доступ к программе управления и проводить диагностику системы в режиме реального времени.

Для подключения ЭБУ к компьютеру Вам потребуется специальный адаптер, называемый OBD-II сканером. Данный устройство имеет разъем, который может быть подключен к порту диагностики на автомобиле. Порт диагностики на ВАЗ 2109 находится под рулевой колонкой, с правой стороны.

После того как сканер будет подключен к порту диагностики, необходимо включить зажигание в автомобиле, но не запускать двигатель. Затем следует включить компьютер и запустить программу диагностики, которая была предварительно установлена. Можно использовать различные программы, такие как «ScanMaster-ELM», «TOAD», «FORScan» и др.

В программе диагностики следует выбрать соответствующий протокол связи, который поддерживается автомобилем (обычно это K-Line или ELM327). После этого можно проводить проверку ЭБУ на работоспособность, а также считывать и анализировать ошибки и параметры системы.

Обратите внимание, что для подключения к компьютеру будут необходимы дополнительные кабели и программное обеспечение. Если у вас нет опыта в работе с ЭБУ, рекомендуется обратиться за помощью к профессионалам или в автосервис

Прошивка авто под евро 2

В рамках Женевского соглашения 20 марта 1958 года, были приняты постановления Европейской экономической комиссии ООН (Правил ЕЭК ООН), обеспечивающих безопасность дорожного движения и защиту окружающей среды. Страны, присоединившиеся к Соглашению, используют Правила ЕЭК при сертификационных испытаниях дорожных транспортных средств.

В Российской Федерации до серийного выпуска, автомобиль проходит сертификацию, в части соответствия его условиям безопасности и экологическим требованиям. До 2004 г. инжекторные автомобили производились в основном без присвоения экологического класса и по составу выхлопа они принадлежали группе «Нормы России».

Российская Федерация с 17 февраля 1987 года входит в список Договаривающихся сторон Соглашения 1958 года и на этом основании к выпуску автомобилей предъявляются экологические требования в соответствии Правилам ЕЭК.

В середине 2004 года автомобили ВАЗ стали оснащать катализаторами, способствующими снижению вредных веществ выхлопных газов. Перед катализатором устанавливается кислородный датчик, управляющий по замкнутому контуру совместно с датчиком массового расхода воздуха топливной смесью. Автомобиль стал принадлежать экологическому классу Евро-2 и благодаря новой системе, происходила автоматическая поддержка стехиометрического состава топливной смеси.

С ужесточением экологических требований продолжается разработка новых технологий с целью снижения вредных веществ и с 2006 года выпускается автомобиль Евро-3 с установленным вторым датчиком кислорода. Расположенный после катализатора, выполняет диагностическую функцию и ЭБУ получая от него информацию о состоянии выхлопа мгновенно корректирует топливоподачу в сторону улучшения.

Что произойдет, если катализатор удалить из системы выхлопа? В этом случае, второй диагностический кислородный датчик будет показывать те же значения, что и первый управляющий. Программа, обработав одинаковую информацию с двух датчиков и не возможностью произвести коррекцию топливной смеси переведет систему в «аварийный» режим и на панели загорится «чек».

Что такое «аварийный» режим? При появлении неисправности, когда параметрические характеристики работы двигателя выходят за границы допустимых значений, блок управления переводит его работу в табличный режим, игнорируя показаниями неисправного датчика и до устранения неисправности автомобиль эксплуатируется по таблице, в «аварийном» режиме.

Теперь легко ответить на вопрос, «нужно ли перепрошивать мозги после удаления катализатора»? В связи с тем, что после удаления катализатора диагностический кислородный датчик будет повторять сигналы управляющего датчика, возникает необходимость проведения чип тюнинга. Прочиповать машину на предмет перевода ее с нормы Евро-3 на Евро-2 можно, как самому, так и обратившись к специалистам автосервиса. Современные автомобили оснащаются с защищенными блоками управления, сложной схематикой аппаратной части, поэтому стоит ли рисковать без наличия специальных адаптеров к самостоятельному решению этого вопроса. Наиболее приемлемый вариант – это обратиться в автосервис.

Необходимо отметить, что машины на прошивке с выключенным вторым датчиком кислорода работают увереннее, стабильный холостой ход и улучшаются его динамические показатели.

Как проверить эбу на работоспособность в домашних условиях на ВАЗ 2109 инжектор

Чтобы проверить электронный блок управления в домашних условиях, вам потребуется следующее:

Мультиметр для измерения напряжения;
Схема подключения и разъемы;
Вольтметр или лампу для проверки сигнала на разъемах.

Вот пошаговая инструкция, как проверить работоспособность ЭБУ на ВАЗ 2109 инжектор:

Шаг 1: Откройте капот и найдите ЭБУ в вашем автомобиле. Обычно он расположен рядом с аккумуляторной батареей или вблизи двигателя.
Шаг 2: Отключите разъемы, соединяющие ЭБУ с другими системами автомобиля. Будьте очень осторожны и аккуратны при отключении разъемов, чтобы не повредить провода или разъемы.
Шаг 3: Проверьте состояние разъемов и проводов на наличие коррозии, повреждений или изолирующих материалов.
Шаг 4: Подключите мультиметр к разъемам и измерьте напряжение. Проверьте, что напряжение на каждом из разъемов соответствует указанному значению в схеме.
Шаг 5: Проверьте сигнал на разъемах, используя вольтметр или лампу тестера. Подсоедините вольтметр или лампу к разъему и включите зажигание. Если при подаче зажигания сигнал есть, то это означает, что электричество поступает к ЭБУ и оно функционирует правильно.
Шаг 6: Если вы обнаружили неисправности или несоответствия в работе ЭБУ, рекомендуется обратиться к специалистам для выполнения диагностики и ремонта.

Проверка электронного блока управления в домашних условиях может помочь выявить возможные проблемы с его работой. Однако имейте в виду, что диагностика и ремонт ЭБУ требуют опыта и специального оборудования, поэтому для проведения более точной проверки и устранения поломок рекомендуется обратиться к квалифицированным специалистам.

Ознакомьтесь с предоставленной информацией и следуйте инструкциям, чтобы проверить работоспособность ЭБУ на ВАЗ 2109 инжектор. Берегите свой автомобиль и будьте безопасны на дороге!
