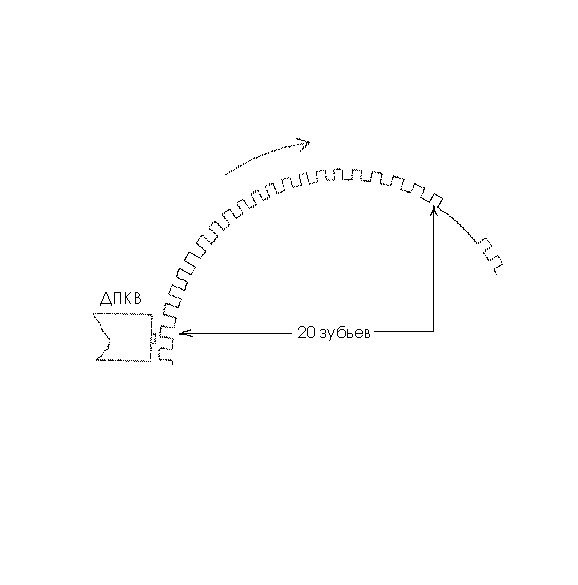

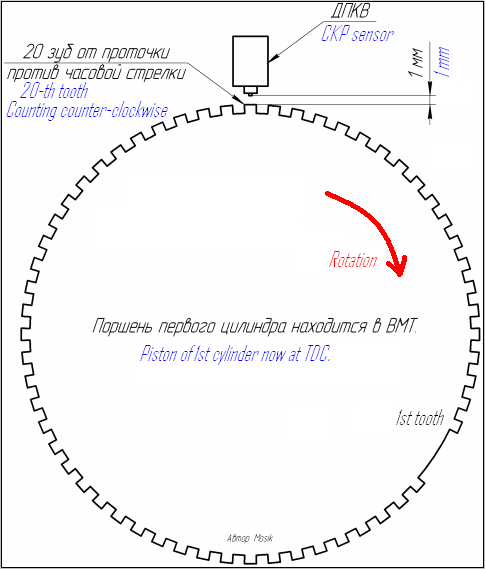

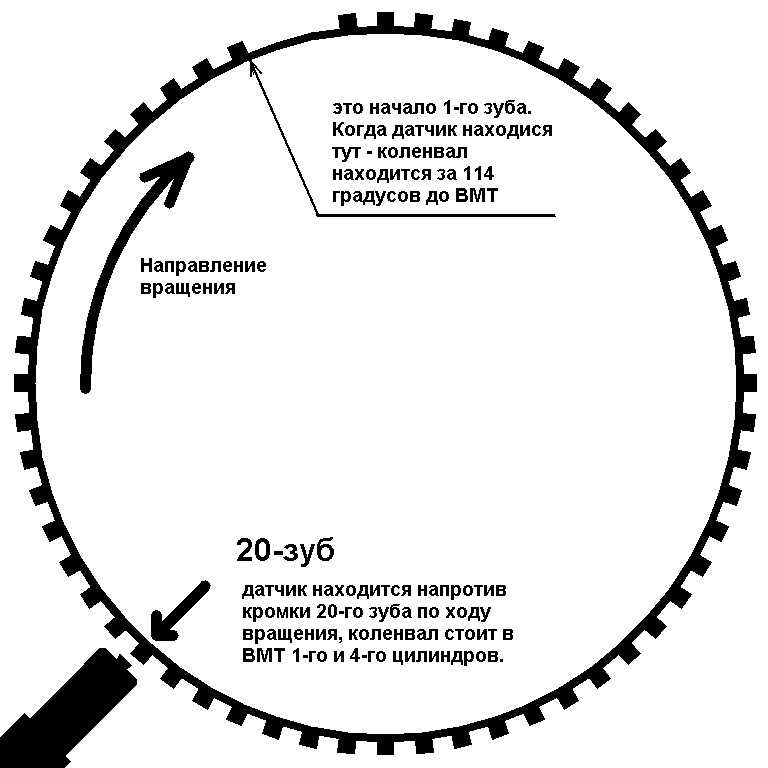

Какой зуб на шкиве должен смотреть на датчик коленвала ваз 2114

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Признаки неисправности датчика коленвала ВАЗ-2114

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

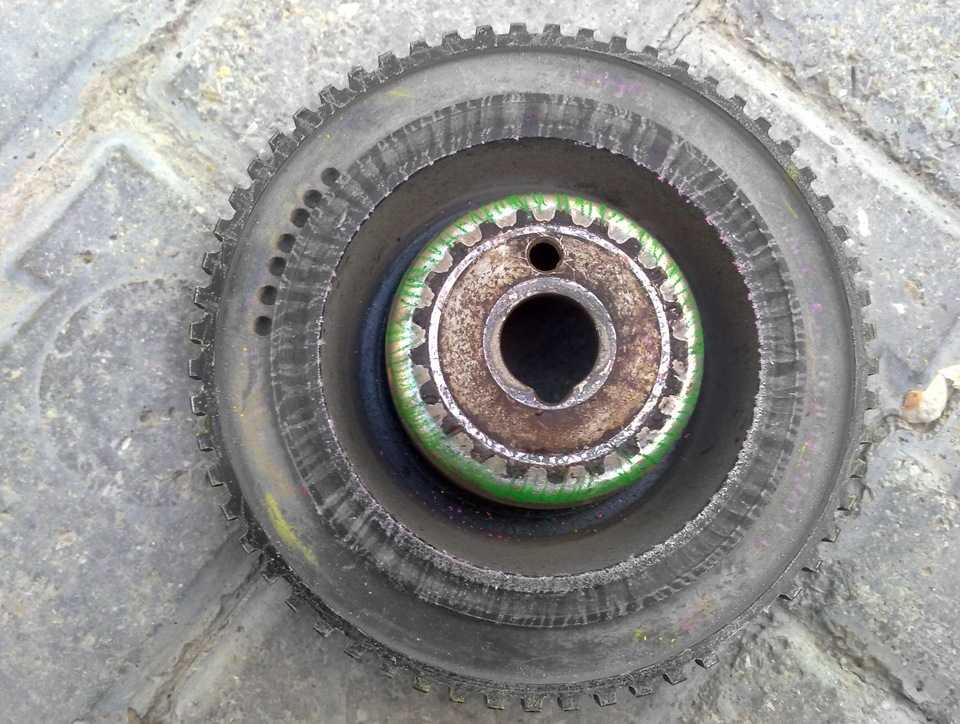

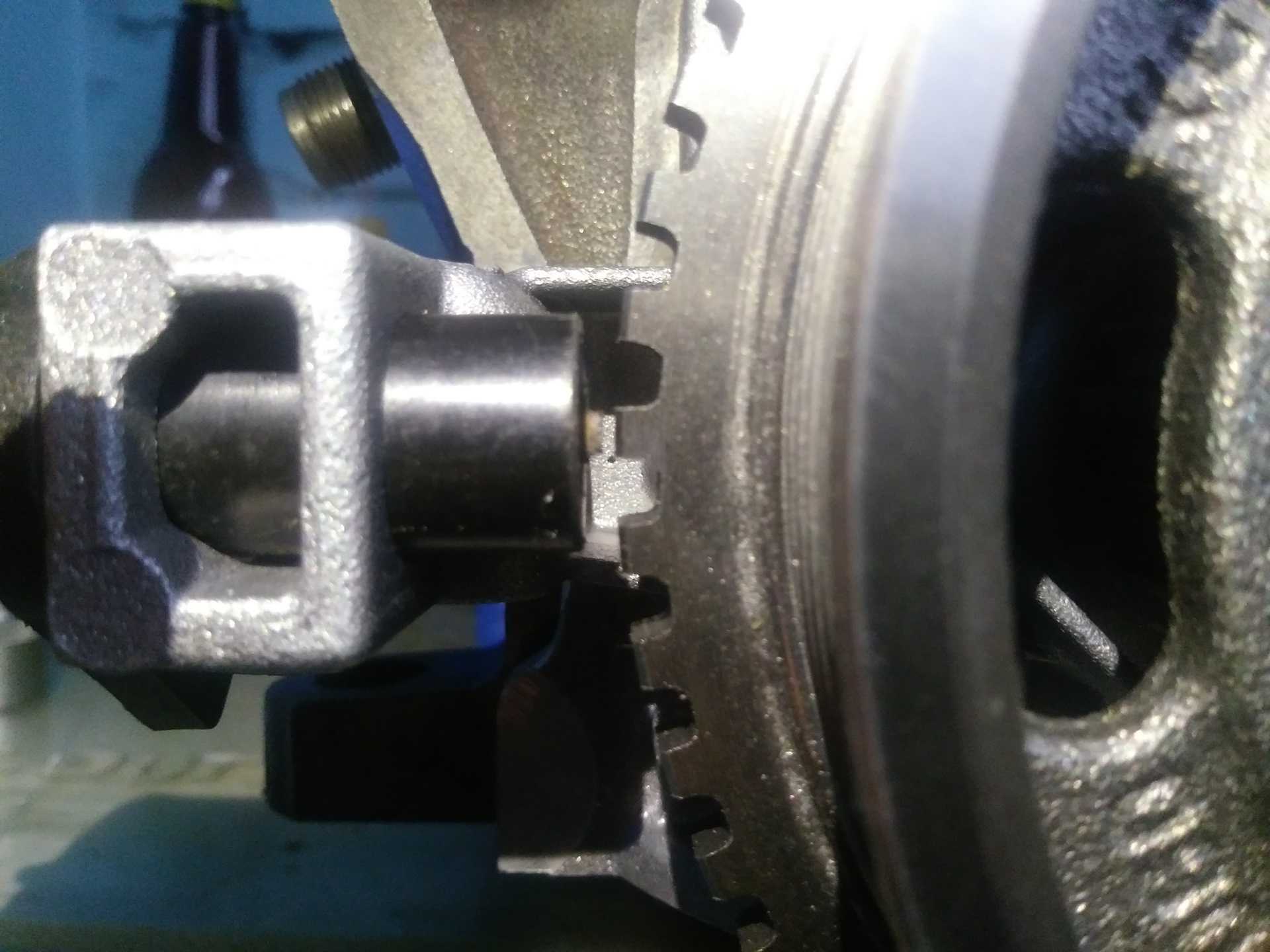

Роль зубчатого колеса

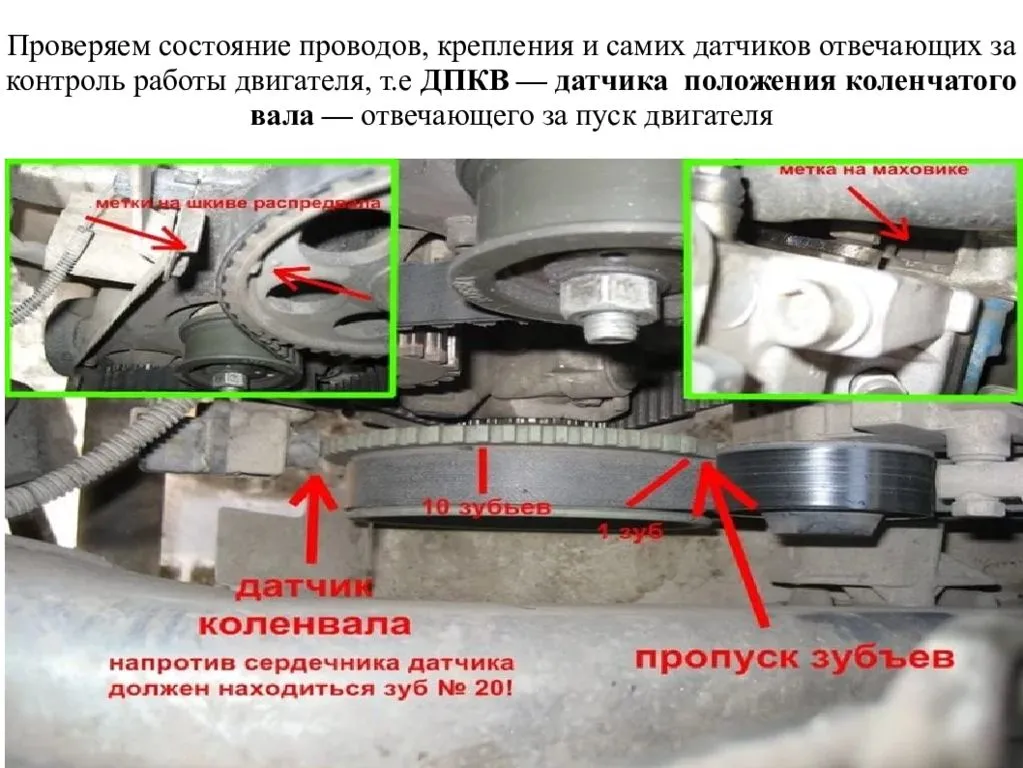

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

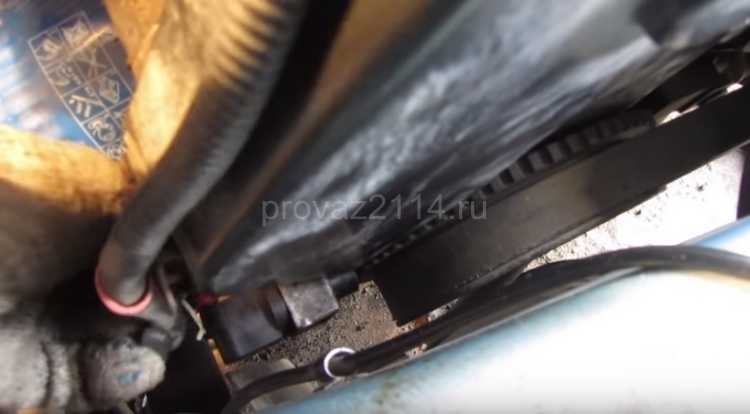

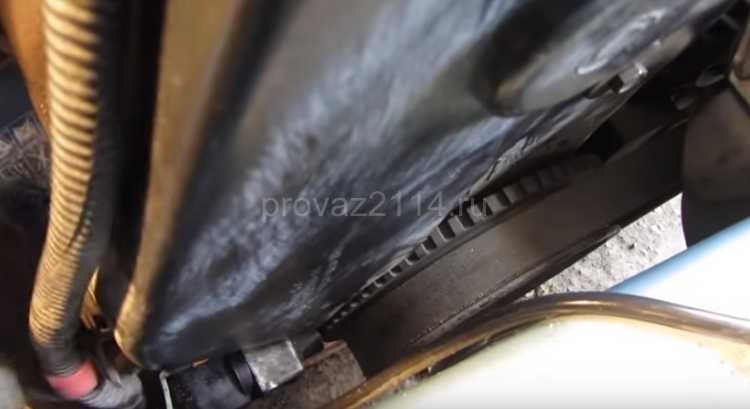

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

При полной неисправности датчика коленвала завести двигатель будет невозможно, в то время как остальные признаки неисправности позволят только предполагать, что причина поломки заключается именно в нем. Более точную классификацию проблемы можно получить с помощью компьютерной диагностики, где каждый код ошибки будет свидетельствовать о той или иной поломке.

Проверка датчика коленвала на исправность

Также провести проверку исправности датчика можно при помощи омметра. Сопротивление катушки у исправного датчика будет иметь свои показания, которые находятся в пределах 500-700 Ом. Используя мультиметр, впору проверить индуктивность обмотки – в Сети можно найти видео с проведением проверки. Однако даже при совпадении всех показателей с нормой, нельзя быть уверенным в полной исправности датчика. Для проведения диагностики в таком случае рекомендуется применять осциллограф.

Итак, зная причины поломки датчика положения коленчатого вала, и где он находится, можно самостоятельно проверить его работоспособность. Но даже после проверки лучше всего заменить этот механизм новым. Цена датчиков невысока, а запасная деталь может очень пригодиться в дороге.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

https://youtube.com/watch?v=3TCcw73LZis

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

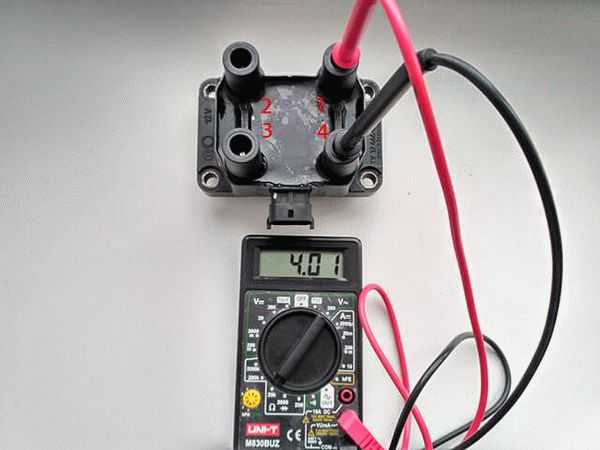

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

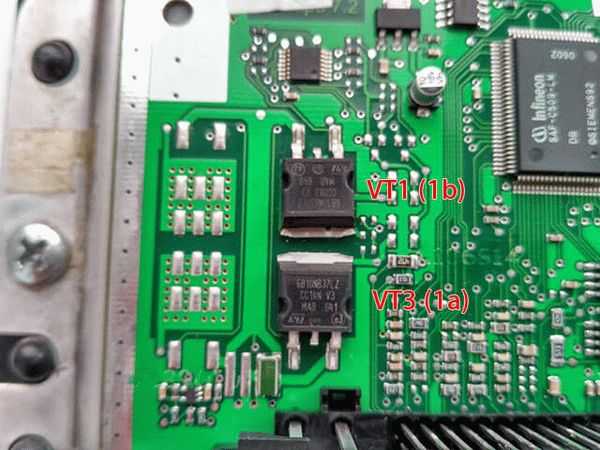

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Как заменить датчик коленвала ВАЗ 2114

Порядок демонтажа датчика положения коленвала и установки новой запчасти:

1. Для замены необходимо выключить зажигание и вытащить ключ из замка.
2. Снимите крышку с двигателя.
3. Ориентируясь на провода, которые уходят в нижнюю правую часть силового агрегата (пассажирская сторона), найдите, где находится датчик положения коленвала ВАЗ 2114 — он расположен с задней стороны двигателя, рядом со шкивом.
4. Снимите разъем: отожмите предохранитель и потяните его на себя. После этого открутите один болт (под ключ на 10) и снимите деталь (можно взять демонтированную запчасть как образец, чтобы купить новую).
5. Перед установкой на место немного смажьте датчик, а установочную площадку очистите металлической щеткой. Вставьте новую деталь, прикрутите, и наденьте разъем.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,1 –>

Признаки неисправности датчика детонации ВАЗ 2114. Список и комментарии от СТО

• Двигатель начинает подтраивать. Это говорить что ДД не подает сигналы в систему управления, и она не подстраивает опережение зажигания;
• Динамика заметно ухудшается, машина начинает тупить при разгоне;
• Разгон становится замедленным, движок ревет, а авто набирает скорость медленно;
• «Check Engine» загорается, когда трогаешься, когда катишься под горку и когда разгоняешься. Причем если «Чек» горит только при включении зажигания, и секунд через 6 гаснет – это нормально: «мозги» тестируют все узлы машины.

• Код 0325 показывает, что в наличии обрыв провода питания. Наиболее распространенная версия произошедшего – окисление контактов, сама проводка рвется крайне редко. Зачистка клемм в большинстве случаев устраняет неприятности. Однако если после обработки ошибка не исчезла, нужно проверять ремень ГРМ: значит, перескочил на несколько зубьев. После выставления его по меткам проблема исчезает;
• 0328 в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, однако в ряде случаев может опять же сообщать о перескоке ремня;
• 0326 и 0327 говорят о низком сигнале, поступающем с датчика детонации. Здесь возможны 2 варианта: либо разболталась затяжка ДД, либо опять-таки окислились контакты.

• Отключаем зажигание и лезем под капот;
• Если стоит 2-хконтактный датчик детонации, гайка скручивается ключом на 13, если 1-контактный, берется инструмент на 22;
• Мультиметр (или вольтметр) настраивается на режим работы с максимумом в 200 Мв;
• Электроды аппарата подсоединяются к клеммам ДД. Официально считается, что показателя вольтметра (дескать, напряжение есть) достаточно. Однако опытные водители так не считают: датчик должен реагировать на удары, вызванные детонацией. Поэтому проводятся дополнительные исследования: ручкой отвертки легонько обстукивается датчик; во время ударов показатели измерителя должны меняться. Если они остаются постоянными – ДД требует замены.

AutoFlit.ru

Датчик положения коленчатого вала ВАЗ-2114

На ВАЗ-2114 устанавливается магнитный тип ДПКВ. Датчик подходит для многих переднеприводных моделей ВАЗ с 8- или 16-клапанным инжекторным двигателем: ВАЗ-2108-09, ВАЗ-2110-12, Калина, Приора. Популярный тип датчика имеет маркировку ВАЗ-2112.

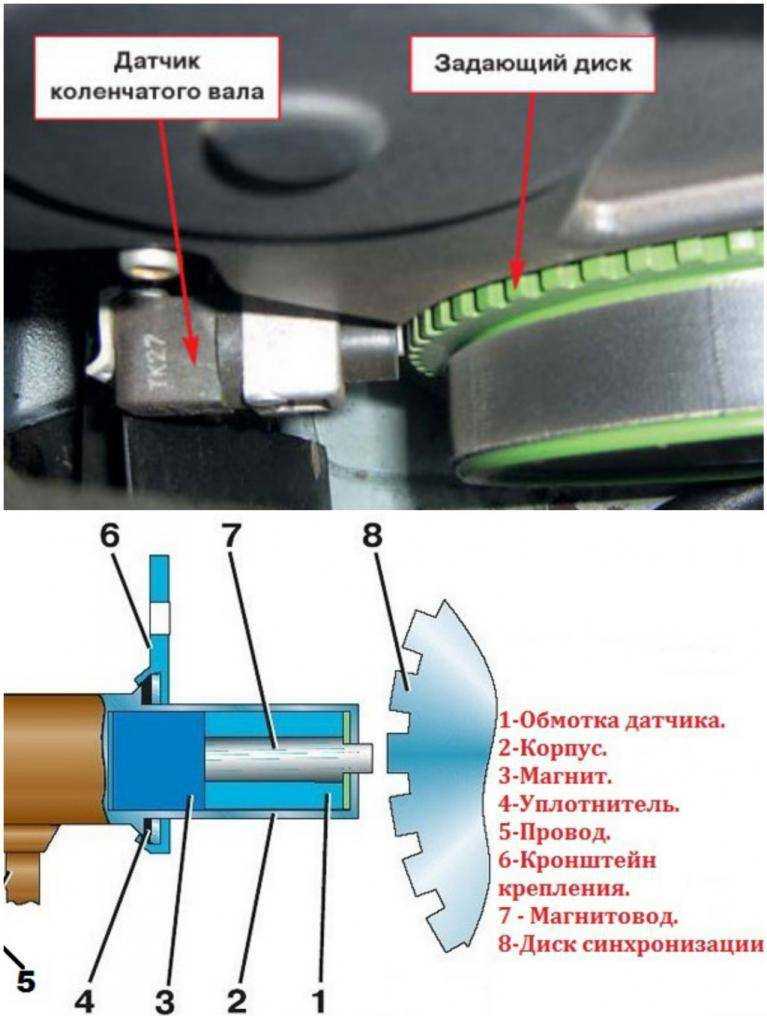

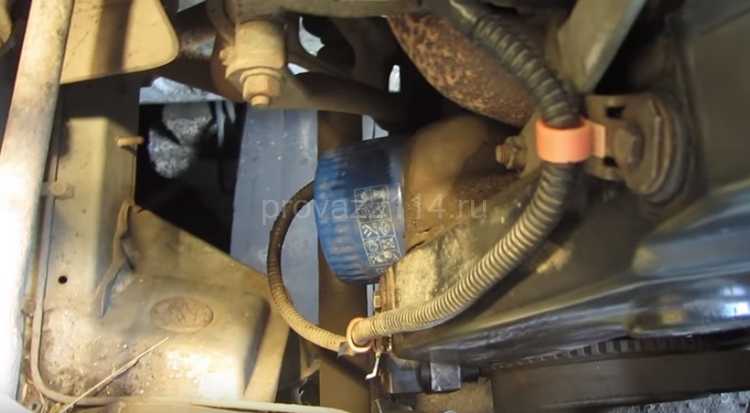

ДПКВ установлен на кронштейне масляного насоса двигателя, а зубчатый диск – на шкиве коленчатого вала. Оказывается, датчик находится в правом переднем углу автомобиля под капотом. Добраться до ДПКВ несложно и достаточно легко заменить даже новичку. Заменить деталь очень просто: отсоединяется штекер с проводами, откручивается крепежный винт – все, датчик снимается. Ставится в обратном порядке. Необходимо следить за тем, чтобы грязь не попала под место крепления ДПКВ. После установки детали проверяем зазор между датчиком и зубчатым диском – он должен быть около 1мм, допускается отклонение ± 0,5мм.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

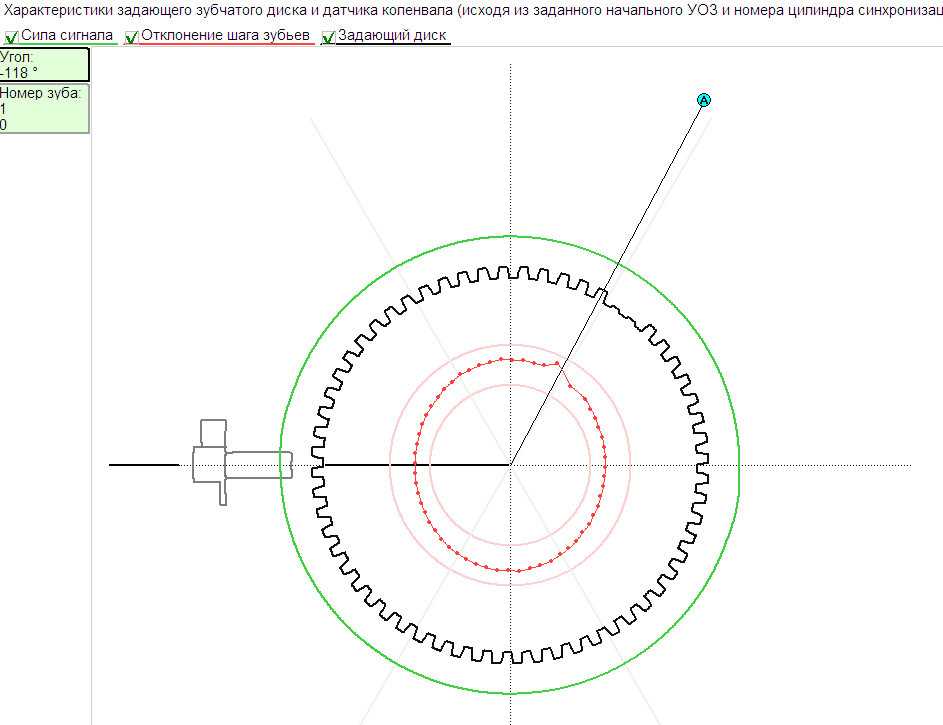

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Осциллограф

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Признаки неисправности ДПКВ ВАЗ-2114

Как правило, ДПКВ на автомобилях ВАЗ надежен и нечасто выходит из строя. Очень часто причина неисправности кроется не в самой детали, а в оборванных проводах или в попадании грязи и масла между датчиком и зубчатым диском. ДПКВ жжет пострадать от удара в результате наезда на препятствие или при аварии.

Вероятность неисправного состояния датчика ПКВ можно определить по следующим признакам:

• — «плавают» холостые обороты двигателя;
• — не хватает мощности у мотора;
• — возникают детонационные стуки в цилиндрах;
• — двигатель сам набирает и сбрасывает обороты;
• — двигатель совсем не запускается;
• — в салоне загорается сигнальная лампа «Check Ingine».

Невозможно завести двигатель при полностью неисправном датчике. По всем остальным признакам можно только предположить, что неисправен ДКПВ, точнее можно определить на компьютерной диагностике. Нужно смотреть коды ошибок. Например, код 0335 означает неправильный сигнал датчика коленчатого вала, а код 0336 — ошибка сигнала ДПКВ.

Устранение неисправностей

Неполадки связанные с электронной системой зажигания

Нерезко случается, что двигатель плохо заводится на холодную, в мороз. Причина может крыться в неисправности аккумулятора либо просто в его разряде. Проверить его состояние можно следующими способами:

• при помощи мультиметра – нормальное напряжение между клеммами должно составлять 12.6 В;
• при помощи ареометра – нормальная плотность отличается в зависимости от окружающей температуры.

Например, если мотор плохо запускается при низкой температуре даже на горячую – то причина, очевидно, кроется именно в низком уровне заряда аккумулятора. Основные проблемы, связанные с электрикой:

• вышел из строя замок зажигания;
• повреждено одно из двух установленных под капотом реле – зажигания и стартера;
• не работает стартер;
• втягивающее устройство.

Замок зажигания – одно из слабых мест почти любого автомобиля. Причем ВАЗ 2114 не является исключением. Проверить его работу достаточно просто. Требуется лишь демонтировать устройство, после чего прозвонить все контакты при помощи мультиметра. При выходе из строя проще всего заменить замок зажигания. Ремонтировать его не имеет смысла.

Реле зажигания и стартера проверить без их вскрытия не представляется возможным. Потому лучшим решением будет просто заменить сразу оба таковых. Стоимость их в магазине обычно не составляет более чем 250 рублей за штуку.

Определить работоспособность реле можно просто по звуку. Если после поворота ключа оно щелкает, значит на него приходит напряжение на него подается, оно срабатывает так как надо. Когда замок зажигание исправен, реле щелкает – следующим на очереди узлом для проверки становится стартер. Обычно проблема кроется во втягивающем устройстве.

Иногда помогает решить проблему просто легкий удар ключом. При наличии отапливаемого хорошо освещенного гаража стартер следует снять и внимательно его осмотреть. Обычно выходят из строя щетки. Если пробег автомобиля существенно больше 150 тыс. км – из строя может выйти подшипник. После снятия стартер можно попробовать запустить напрямую от аккумуляторной батареи. Сделать это очень просто:

• корпус нужно подключить к нулевой клемме;
• положительную клемму при помощи крокодила следует присоединить напрямую к втягивающему.

В случае, если стартер исправен – он должен прокрутиться. При отсутствии какой-либо реакции проблема, скорее всего, кроется во втягивающем устройстве.

Проблемы с датчиком коленвала

Однако, как и любая другая деталь автомобиля, датчик коленвала может подвергаться поломкам. Ниже мы рассмотрим некоторые причины возникновения проблем с датчиком коленвала и способы их решения.

Замена датчика коленвала может быть необходима в случае, если вы столкнулись с перечисленными выше проблемами. Для замены датчика необходимо отсоединить соединительные провода, снять старый датчик и установить новый в обратной последовательности. Не забудьте также проверить правильность подключения.

Важно помнить, что проблемы с датчиком коленвала могут привести к серьезным последствиям для работы двигателя автомобиля. При самых малейших признаках неполадок необходимо обратиться к специалисту для диагностики и ремонта

Замена датчика коленвала

Для замены датчика коленвала нужно всего лишь ключ-трещетка с головкой на 10. Может еще потребоваться удлинитель на ключа, поскольку снимать датчик неудобно. Открываем капот и с левой стороны возле шкива генератора находим ДКВП. Он прикручен обыкновенным болтом к крышке масляного насоса. Отсоединяем от датчика фишку, и выкручиваем ключом болт.

Вынимаем его из посадочного места. Установка нового устройства производится в обратном порядке. Нужно следить за состоянием датчика. Периодически нужно очищать его от загрязнений и следить, что бы зазор между ДКП и шкивом был по регламенту. Зазор между шкивом генератора и сердечником датчика должен быть 0,61-1 мм. Его можно померить штангенциркулем. Датчики не ремонтно пригодны. Поэтому неисправный датчик можно смело выбрасывать.

Таким образом, датчик является достаточно важным элементом в электротехнической части автомобиля. Его неисправность отрицательно влияет на работу всех узлов и механизмов, увеличивая их износ.

Проверка

Проверку необходимо осуществлять как внешне, так и с помощью приборов диагностики. Иногда достаточно лишь визуальной проверки, чтобы определить неисправность, поэтому начнем с нее.

Проверка датчика

Осуществляется путем проверки чувствительного элемента на предмет загрязнения. Если магнит датчика имеет на себе много стружки, то это свидетельствует о его неправильной работе. Датчик необходимо очистить и установить на место.

Далее проверяется разъем и цепь питания на них не должно быть следов нагара, ржавчины и другого рода повреждений.

Шкив необходимо осмотреть на предмет его целостности и ровности.

Проверка приборами

Такую проверку можно осуществить лишь с помощью специального диагностического оборудования. Диагностика ДПКВ таким способом будет эффективно только тогда, когда горит чек на приборной панели автомобиля.

Как проверить ДПКВ

Когда возникают подозрения, что у датчика положения коленвала возникают сбои, необходимо демонтировать прибор и провести его осмотр.

Причины и признаки неисправности датчика:

• корпус устройства треснул из-за механических воздействий, сердечник или контакты оказались повреждены;
• из-за задира шейки увеличился проем в подшипнике;
• поверхность комплектующих повреждается, появляются царапины или трещинки;
• чувствительный элемент с течением времени вышел из строя;
• вкладыши коленвала оплавляются;
• проявился заводской брак;
• зазор между коленвалом и вкладышем возрос;
• изнашиваются рабочие отверстия или срезается шпонка.

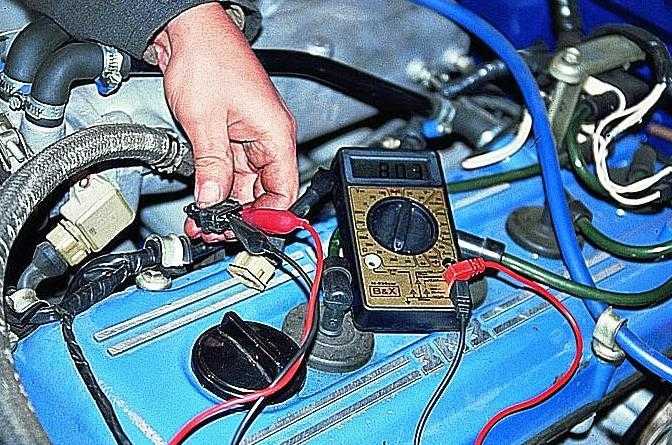

Проверка ДПКВ выполняется мультиметром. Устройство способно измерить сопротивление обмотки сердечника. Выполняется это следующим образом:

• мультиметр переключается в необходимое положение, переключатель устанавливается на 2 кОм;
• контактная группа располагается на клеммах ДПКВ;
• если показания от 500 до 800 Ом, то устройство исправно;
• для получения информации об индуктивности мультиметр переводится в соответствующий режим;
• если датчик в полном порядке, то снимаем уровень порядка 400 мГн.

Нередко клеммы загрязняются или окисляются. Предварительно их очищают наждачной бумагой. Показания мультиметра не дают стопроцентной гарантии, демонтированный датчик может быть неисправен и выдавать корректные показания только в таком виде. Во время движения, когда температура повышается, показания могут изменяться. Подобное происходит, если между витками обмотки возникает короткое замыкания. Точные показатели индуктивности и сопротивления находим в паспорте устройства.

Поменять датчик коленчатого вала придется и при неисправной изоляции. Чтобы ее проверить, придется воспользоваться мегаомметром:

• прибор устанавливается на 500 В;
• одна клемма располагается на контакте, вторая — на корпусе проверяемого устройства;
• сопротивление у работоспособного прибора колеблется в пределах 20–25 МОм.

Замена датчика положения позволяет решить возникшие проблемы. Эти девайсы не поддаются ремонту, однако довольно часто причиной неполадок становится загрязнение, которое нетрудно своевременно устранить.

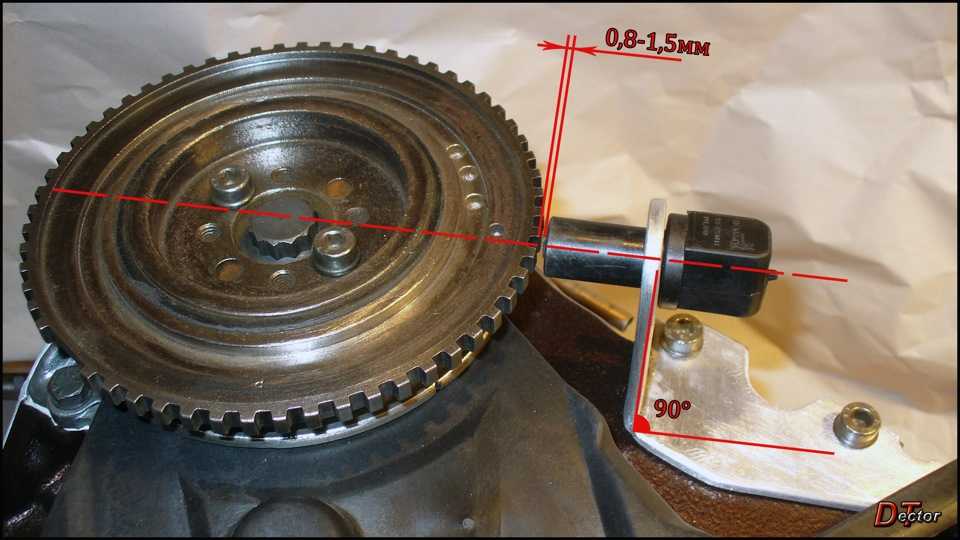

Автовладелец должен следить, чтобы зазор между шкивом и прибором не превышал одного миллиметра. Для измерения используется штангенциркуль.

Разновидности ДПКВ на ВАЗ-2114

Различия датчиков идет по конструктивной особенности и принципу действия. На автомобилях ВАЗ-2114 преимущественно можно встретить следующие варианты этого устройства:

1. Индуктивные. Внутри имеют металлический стержень с магнитом на наружном конце
2. Частотные. Работают по принципу определения частоты импульсов

Наибольшее распространение получил первый датчик. За счет своей практичности и эффективности. Вокруг стержня наматывается проволока из меди, концы используются для подключения проводов. На контроллер подается напряжение, а когда зубчатое колесо проходит пропуском, напряжения прекращается. Это и является сигналом блоку управления, который в свою очередь отдает команду на впрыск топлива.

Датчик температуры антифриза

Для измерения точной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 имеется ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом. Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

ОШИБКИ И ПРИЗНАКИ НЕИСПРАВНОСТИ

О том, что проблемы с ДКПВ возникли, свидетельствует появление на экране бортового компьютера ошибок 0036 или 0035.

• № ошибки. 0035 появляется, когда устройство передает в мозг автомобиля неверный сигнал;
• № ошибки. 00436 возникает, когда ЭБУ не получает сигнал от датчика.

Если на четырнадцатой нет бортового компьютера и вы не видите возможных ошибок, обратите внимание на признаки неисправности датчика положения коленвала ВАЗ 2114:

• Во-первых, при неисправности ДКПВ двигатель может просто не запуститься, причин на это может быть много, кроме самого датчика, но проверить прибор необходимо одним из первых;
• Также при неработающем датчике наблюдаются провалы во время серии кругов при разгоне, или наоборот, круги могут расти сами по себе;
• Типичные проблемы сводятся к минимуму: колебания скорости или остановка автомобиля;
• Значительно ослаблена тяга двигателя;
• Индикатор «Check Engine» горит”.

В целом все неисправности ДКВП можно разделить на три основные группы:

1. Механические повреждения устройства: трещины в корпусе или порванная резьба корпуса, повреждение сердечника или контактного блока;
2. Повреждение чувствительного элемента из-за износа;
3. Повреждение обмотки, в результате которого меняется частота подачи импульсов на контроллер (их ЭБУ не может декодировать сигнал).

Снимаем датчик, наблюдаем за внешними деформациями и тестируем – все станет ясно
