Техническое обслуживание тормозной системы. ваз 2115

Меры предосторожности при эксплуатации автомобиля.

Конструкция современных автомобилей обеспечивает безопасную работу на них. Но во избежание несчастных случаев надо знать и соблюдать следующие правила безопасности.

К работе на автомобиле допускают лиц не моложе 18 лет, прошедших специальную подготовку и имеющих соответствующее удостоверение.

Перед пуком двигателя следует убедиться, что рычаг переключения передач находиться в нейтральном положении. Перед строганием с места водитель дожжен осмотреться, включить соответствующий сигнал и плавно начинать движение.

При эксплуатации автомобиля на линии водитель отвечает за соблюдение правил безопасности всеми лицами, связанными с работой на нём. Погрузку и разгрузку нужно выполнять с применением механизмов, предназначенных для этой цели. Если при выполнении транспортный работы создаются условия, не соответствующие требованиям техники безопасности, водитель обязан прекратить работу, сообщить об этом администрации АТП и без разрешения не возобновлять её.

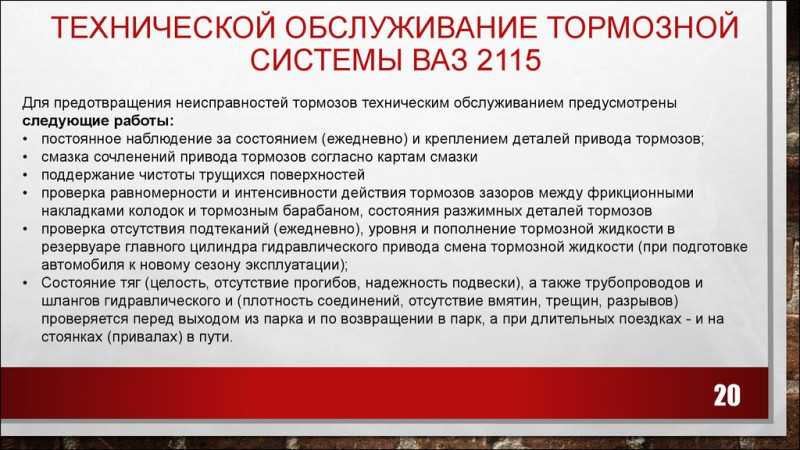

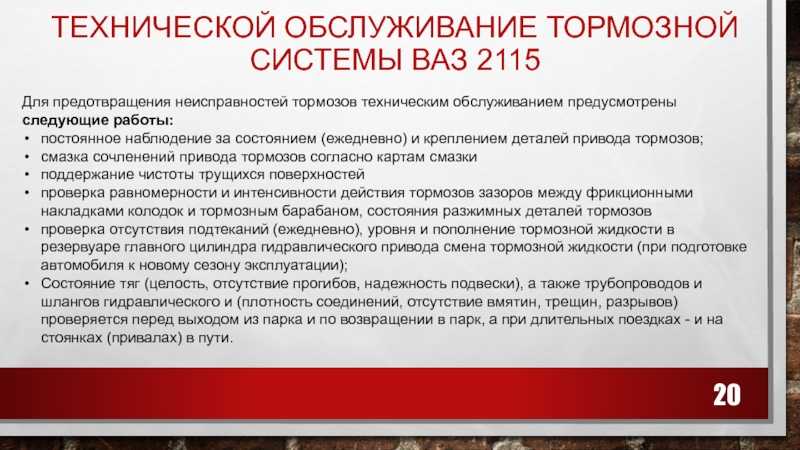

Слайд 20ТЕХНИЧЕСКОЙ ОБСЛУЖИВАНИЕ ТОРМОЗНОЙ СИСТЕМЫ ВАЗ 2115Для предотвращения неисправностей тормозов техническим обслуживанием

предусмотрены следующие работы:постоянное наблюдение за состоянием (ежедневно) и креплением деталей привода тормозов;смазка сочленений привода тормозов согласно картам смазки поддержание чистоты трущихся поверхностей проверка равномерности и интенсивности действия тормозов зазоров между фрикционными накладками колодок и тормозным барабаном, состояния разжимных деталей тормозов проверка отсутствия подтеканий (ежедневно), уровня и пополнение тормозной жидкости в резервуаре главного цилиндра гидравлического привода смена тормозной жидкости (при подготовке автомобиля к новому сезону эксплуатации);Состояние тяг (целость, отсутствие прогибов, надежность подвески), а также трубопроводов и шлангов гидравлического и (плотность соединений, отсутствие вмятин, трещин, разрывов) проверяется перед выходом из парка и по возвращении в парк, а при длительных поездках — и на стоянках (привалах) в пути.

Как заменить стойки стабилизатора на Шевроле Авео

Стойки стабилизаторов являются одним из элементов стабилизатора поперечной устойчивости Шевроле Авео.
Их главное назначение – обеспечение соединения основных конструктивных элементов со ступицей или поворотным кулаком.
Конструктивно стойка стабилизатора являет собой шток, на обеих концах которого имеются крепления.
Основным назначением стабилизатора поперечной устойчивости Шевроле Авео, элементом которого является стойка, является минимизация горизонтальных колебаний автомобиля, включая прохождение поворотов.
Признаками неисправности являются:

Образование стука при езде, особенно в условиях плохих дорог.
Увод автомобиля в сторону, что приводит к необходимости постоянного подруливания.
Появление заметного крена автомобиля при прохождении поворота.
Сильная раскачка автомобиля, особенно при совершении резких стартов или торможения.

Особое внимание необходимо уделять используемому шарниру и пыльнику. В большинстве случаев именно выход из строя этих комплектующих ведет к необходимости замены стойки стабилизатора Шевроле Авео

Проверить состояние стойки можно двумя способами:

Раскачать автомобиль. Для этого достаточно приложить силу к одной из сторон, и если колебание окажется чрезмерным, то проблема существует.
С помощью рычага попробовать воздействовать на стойку, предварительно вывернув колесо в сторону. Если появляется люфт, то стойку следует заменить.

При обнаружении неисправности целесообразнее будет проводить именно замену стойки стабилизатора, а не ее ремонт.

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы. Тормозная система на ВАЗ 2114 состоит из двух основных частей:

Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
Привод – система передачи усилия от нажатой педали на колесные механизмы.

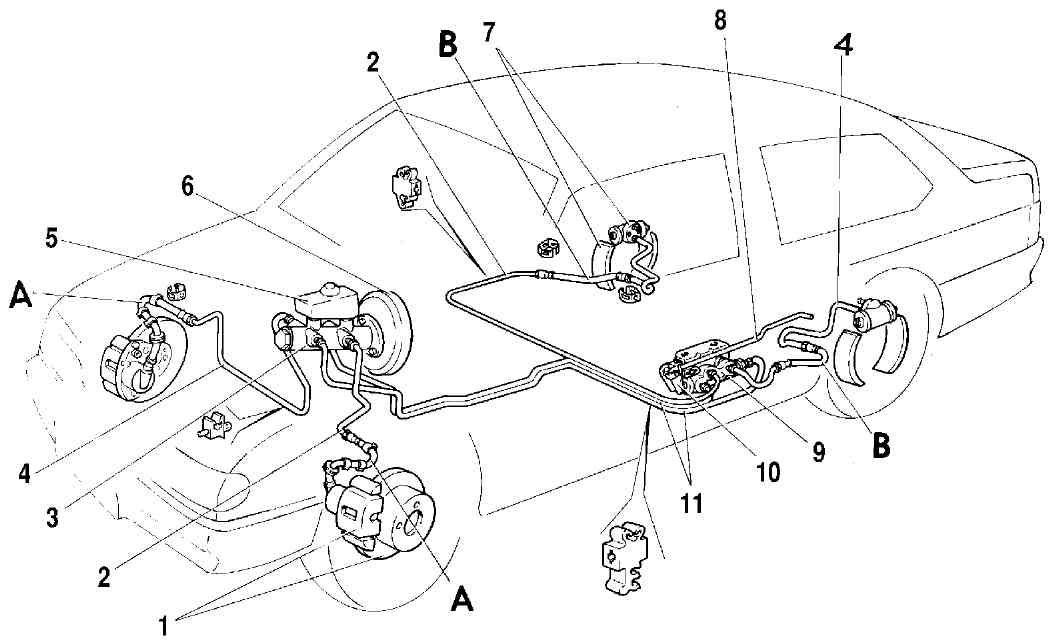

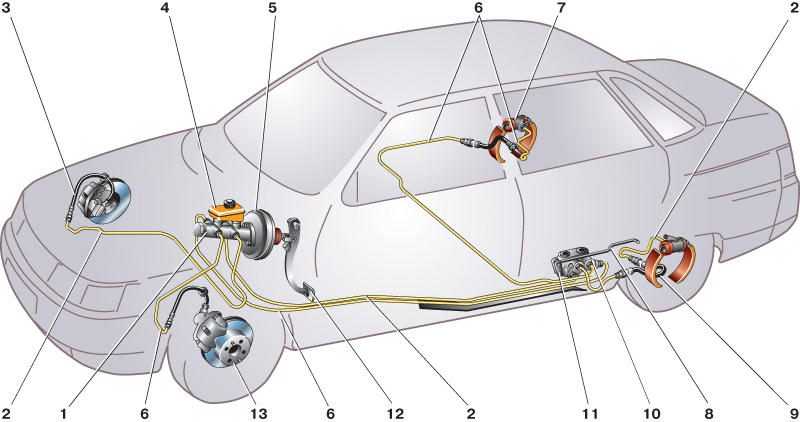

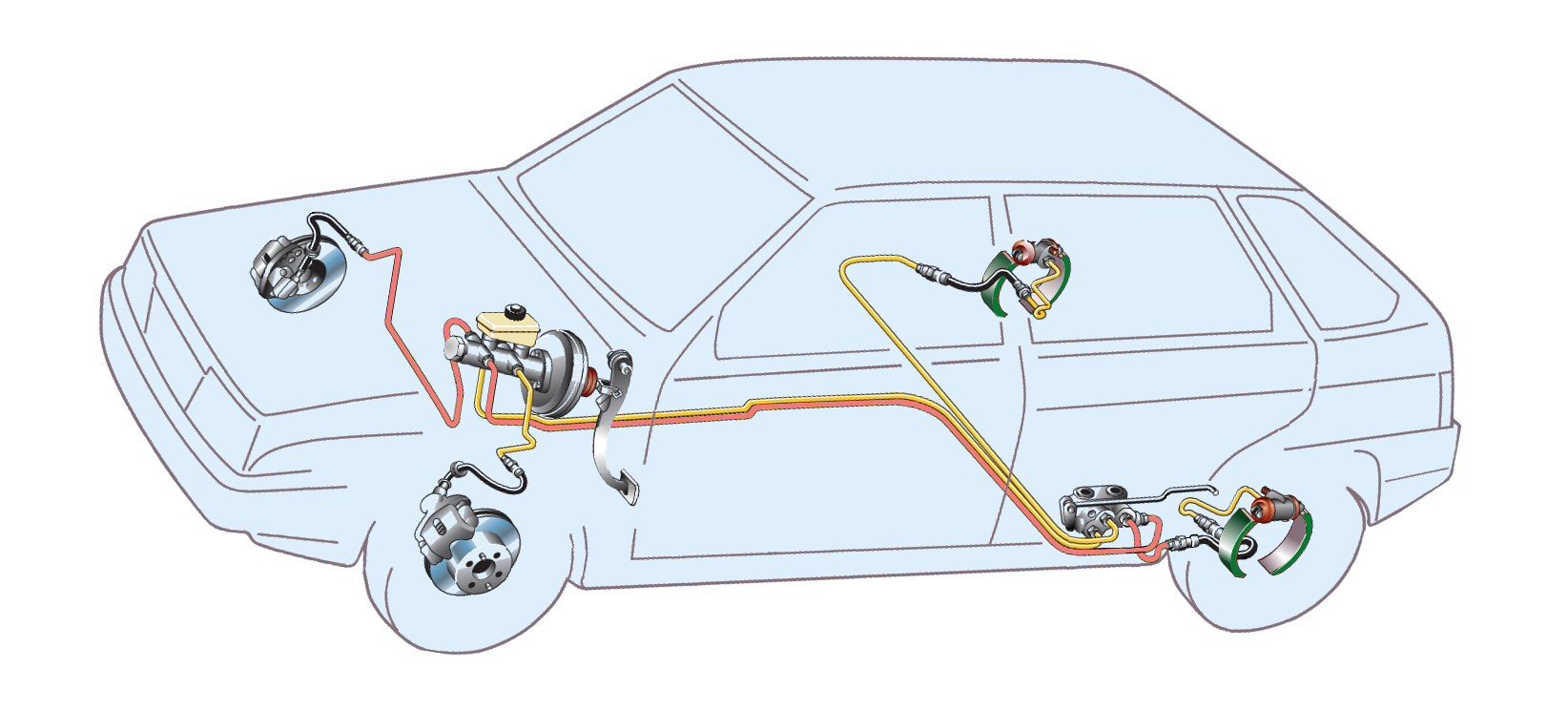

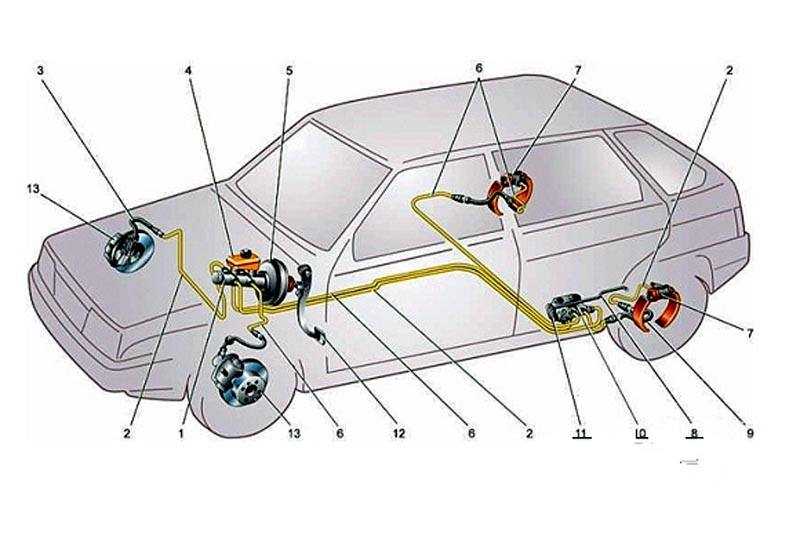

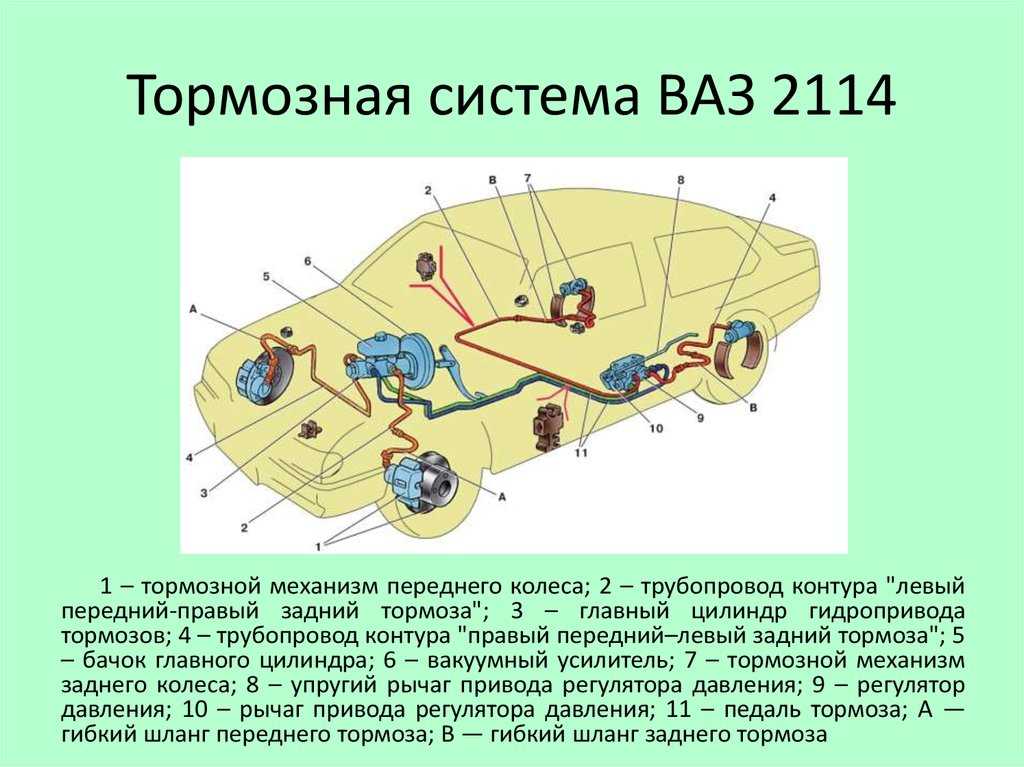

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

Главный тормозной цилиндр.
Металлические патрубки 1-го контура.
Гибкий шланг передних механизмов.
Бачок для жидкости.
Вакуумный усилитель тормозов.
Металлические патрубки 2-го контура.
Цилиндры задних колес.
Рычаг привода регулятора давления тормозов.
Гибкий шланг задних механизмов.
Регулятор давления.
Кронштейн регулятора давления.
Педаль.

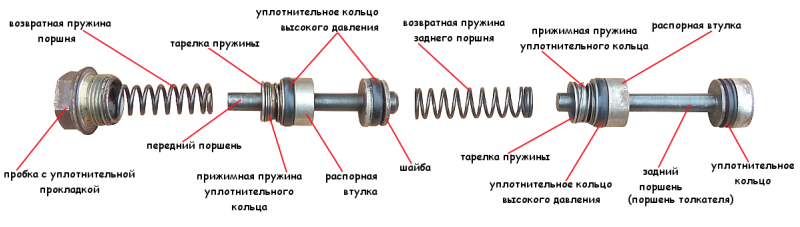

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

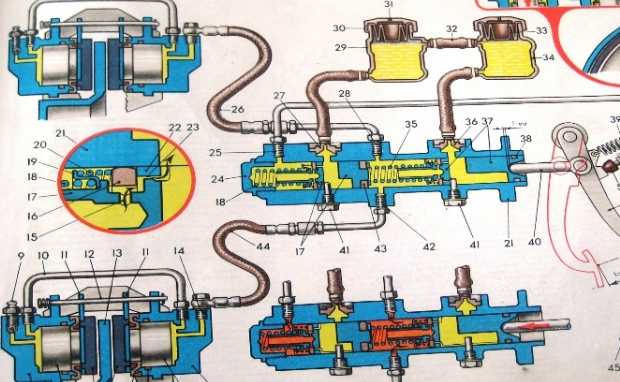

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

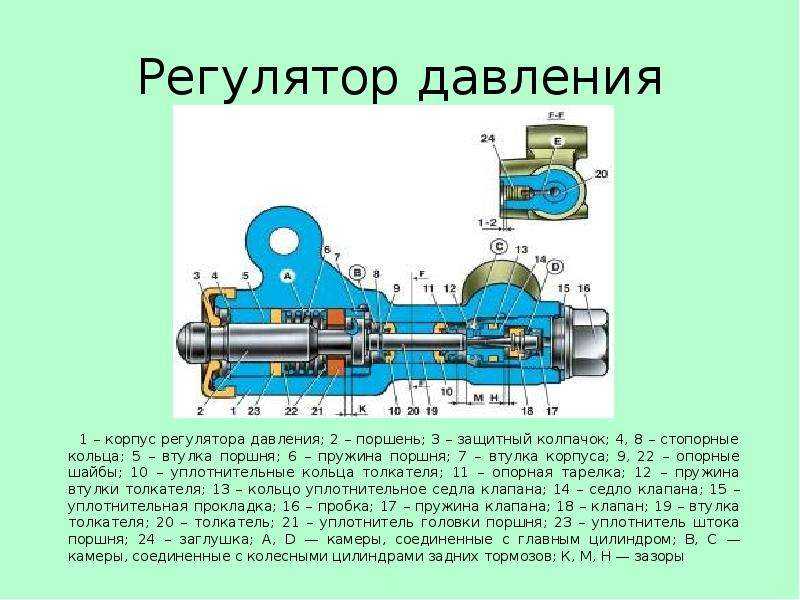

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Стабилизатор

Этот элемент передней подвески ВАЗа-2114 призван уменьшить крены автомобиля при прохождении им поворотов. Деталь не имеет сложного устройства и состоит из гибкой балки, а также пары силиконовых сайлентблоков. Элемент имеет небольшой ход, благодаря которому и обеспечивается устойчивость автомобиля на дороге. Крепится к передним лонжеронам центральной частью. Боковые части соединены с рычагом подвески на «костяшках». Стабилизатор отличается высоким ресурсом – более 100 тысяч километров. Обычно выходят из строя именно сайлентблоки. Но для их замены нужно снять стабилизатор полностью. Ниже мы расскажем, как это сделать.

Из-за чего не в полной мере растормаживаются механизмы колес

Часто водители сталкиваются с проблемой, когда тормозная система автомобиля не обеспечивает достаточную эффективность, и колеса не в полной мере растормаживаются. Чтобы понять причину этой проблемы, необходимо разобраться в устройстве и работе тормозных контуров.

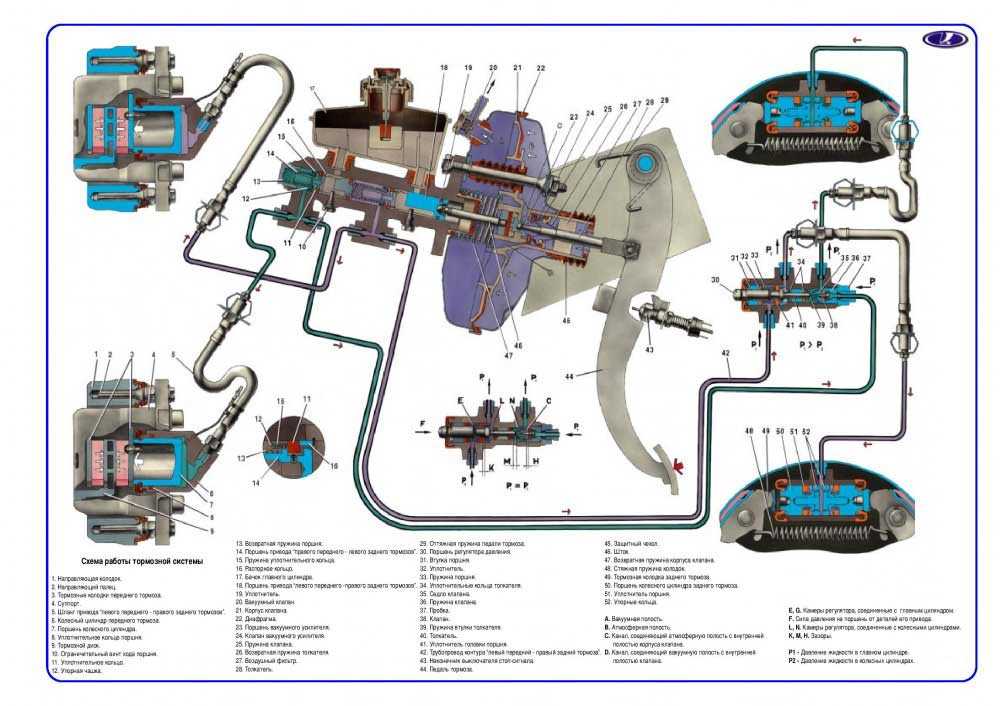

Устройство и работа тормозной системы

Тормозная система автомобиля ВАЗ-2115 усилена гидравлическим усилителем и имеет два основных контура – передний и задний. Каждый контур оборудован собственным главным тормозным цилиндром и колодками.

При нажатии на педаль тормоза происходит передача силы на главный тормозной цилиндр, который в свою очередь передает давление тормозной жидкости на колодки. Колодки прижимаются к тормозным дискам или барабанам, что приводит к остановке или замедлению движения колес.

Главный тормозной цилиндр работает от вакуумного усилителя, который имеет свой ход и усиливает давление жидкости при нажатии на педаль тормоза. Если ход вакуумного усилителя слишком велик или жидкость в системе имеет низкую эффективность, то торможение будет недостаточным.

Возможные неисправности

Наличие воздуха в тормозной системе. Воздух может попасть в систему при некачественной замене тормозной жидкости или при неплотном состоянии тормозных шлангов и соединений.
Износ колодок. Если колодки изношены, то при торможении не будет достаточного прижатия к тормозным дискам или барабанам, что приведет к недостаточному торможению.
Поломка главного тормозного цилиндра. Если главный тормозной цилиндр вышел из строя, то давление жидкости не будет передаваться на колодки, и торможение будет недостаточным.
Перегрев тормозных колодок. При интенсивной езде или слишком активном торможении колодки могут перегреться и потерять свою эффективность, что приведет к недостаточному торможению.
Деформация тормозных дисков или барабанов. Если тормозные диски или барабаны имеют большой износ или деформацию, то при торможении колеса могут заноситься или тормозиться неравномерно.

Чтобы понять, из-за чего именно растормаживаются механизмы колес, необходимо произвести диагностику и проверку тормозной системы. При выявлении любой неисправности, рекомендуется обратиться к специалистам для устранения проблемы и обеспечения надежной работы тормозов.

ВАЗ 2115 | Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали в свободном состоянии до пола. Это расстояние должно быть 100–105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60–65 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.

3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного усилителя тормозов»).

Необходимость снятия усилителя объясняется тем, что на автомобиле нет доступа к регулировочному узлу штока усилителя.

4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от проворачивания, вращайте регулировочную втулку 1 в нужную сторону.

При исправных вакуумном усилителе и деталях педального узла оптимальный полный ход педали тормоза устанавливается автоматически при установке размера 278,5 мм от корпуса усилителя до центра отверстия в вилке толкателя (см. «Замена вакуумного усилителя»).

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8–10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, что может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно отрегулировано расстояние от площадки педали в свободном состоянии до пола (см. п. 2).

6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Машину заносит или ведет в сторону при нажатии на тормоз

Чаще всего так происходит, если заклинило поршень в колесном цилиндре. Его потребуется разобрать и прочистить. Все обнаруженные испорченные элементы надо заменить на новые.

В некоторых случаях проблема также возникает, если одна из металлических трубок тормозной системы была перебита или засорена.

Кроме того, это может свидетельствовать и о поломке регулятора давления – ремонт этой детали не предусмотрен, потому ее просто меняют на новую.

И, наконец, заносит авто при торможении из-за:

неправильно выставленных углов колес;
низкого давления в одной из шин;
отказа какого-нибудь из тормозных контуров.

О том, как заменить колодки на ВАЗ-2115, рассказывается подробно в этом видео:

Киа рио под капотом схема
Ошибка р2584 форд дизель
Уаз глохнет при нажатии на газ инжектор
Мицубиси глохнет в сырую погоду
Шерхан l3 1 сигнализация ошибка

Эффективность работы тормозов низкая

Чаще всего к возникновению данной проблемы приводят следующие причины:

тормозные колодки замаслились;
заклинивают поршни в цилиндрах колес;
пришли в негодность накладки на колодках;
произошел перегрев механизмов тормозной системы;
неверно был настроен регулятор давления;
один из контуров потерял герметичность.

Накладки, имеющиеся на колодках тормозных, понадобится прочистить при помощи проволочной щетки, теплой воды и стирального порошка.

Если произошло заклинивание поршней, то придется менять цилиндры и прокачать систему.

При изнашивании накладок их нужно снять и поставить новые.

Перегрев системы устраняется путем немедленной остановки. Понадобится какое-то время, чтобы она полностью остыла.

Слайд 33ОХРАНА ТРУДА И ТРЕБОВАНИЯ БЕЗОПАСНОСТИОбщие требования безопасности труда при техническом обслуживании

и ремонте автомобилей Автослесари могут быть допущены к работе только после похождения инструктажей по охране труда и технике безопасности. Различают и проводят следующие инструктажи по охране труда и технике безопасности: Вводный инструктаж(проводится при поступлении работающего на работу) проводит инженер по технике безопасности в кабинете техники безопасности, оборудованным наглядными пособиями Инструктаж на рабочем месте проводит руководитель производственного участка, сопровождая его показом правильных, безопасных приемов работы, знакомит работающего с оборудованием и инструментом, которым будет пользоваться работник во время работы.

Тормозная система ВАЗ 2115

Неисправности

Возможные неисправности тормозной системы способы их устранения приведены в таблице:

Увеличенный рабочий ход педали тормоза

Утечка тормозной жидкости из колесных цилиндров

Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода

Воздух в тормозной системе

Удалите воздух из системы

Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре

Замените кольца и прокачайте систему

Повреждены резиновые шланги гидропривода тормозов

Замените шланги и прокачайте систему

Повышенное биение тормозного диска (более 0,15 мм)

Прошлифуйте диск; если толщина диска менее 17,8 мм, следует заменить тормозной диск

Утечка жидкости через уплотнительные кольца толкателя регулятора давления

Замените уплотнительные кольца

Недостаточная эффективность торможения

Замасливание накладок колодок тормозных механизмов

Промойте и просушите колодки

Заклинивание поршней в колесных цилиндрах

Устраните причины заклинивания, поврежденные детали замените, прокачайте систему

Полный износ накладок тормозных колодок

Замените тормозные колодки

Перегрев тормозных механизмов

Немедленно остановитесь и дайте остынуть тормозным механизмам

Применение колодок с несоответствующими накладками

Применяйте только колодки, рекомендуемые заводом — изготовителем

Неправильная регулировка регулятора давления

Отрегулируйте привод регулятора давления

Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза)

Замените поврежденные детали, прокачайте систему

Неполное растормаживание всех колес

Отсутствует свободный ход педали тормоза

Отрегулируйте свободный ход педали

Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра

Отрегулируйте выступание 1,25-0,2 мм регулировочного болта

Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т. п.

Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода

Заклинивание поршня главного цилиндра

Проверьте и при необходимости замените главный цилиндр, прокачайте систему

Прокачка

После этого необходимо тщательно вычистить всю тормозную систему. Самое главное, чтобы клапан выпуска воздуха был в идеальном состоянии, иначе прокачать тормозную систему не получиться. В любом случае его можно заменить, но это займет немало времени. Если же с автомобилем все в порядке, то смело снимайте защитный колпачок с клапана.

Теперь нужно один конец шланга вставить в клапан, а другой поместить в сосуд с тормозной жидкостью. Самое главное, чтобы конец шланга был точно погружен в тормозную жидкость, а не просто свисал на ней. После этого вам как раз понадобиться помощник. Его задачей будет нажимать на педаль тормоза.

Сделать это нужно около пяти раз, после чего удерживать педаль на постоянно.

В целом процедуру с выпусканием воздуха нужно провести несколько раз до тех пор, пока в клапане не останется воздуха. В этот момент следите за количеством масла в бачке, поскольку его уровень не должен быть ниже отметки «MIN». Прокачать тормоза на ВАЗ 2115 не так уж и сложно если работать в паре, так что обязательно позовите кого-то на помощь. Когда тормоза будут прокачаны проверьте, как они работают на остальных колесах и если потребуется проведите точно такую же операцию и с ними.

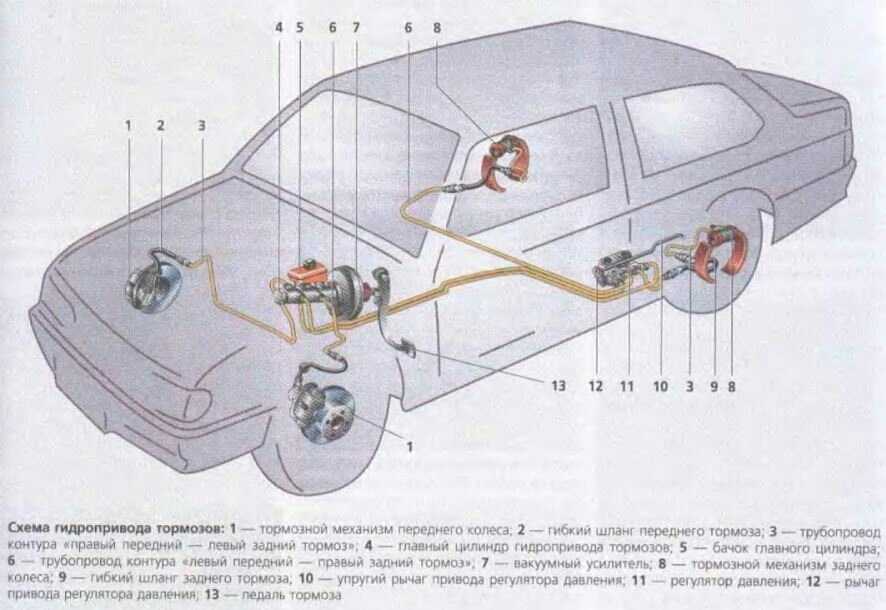

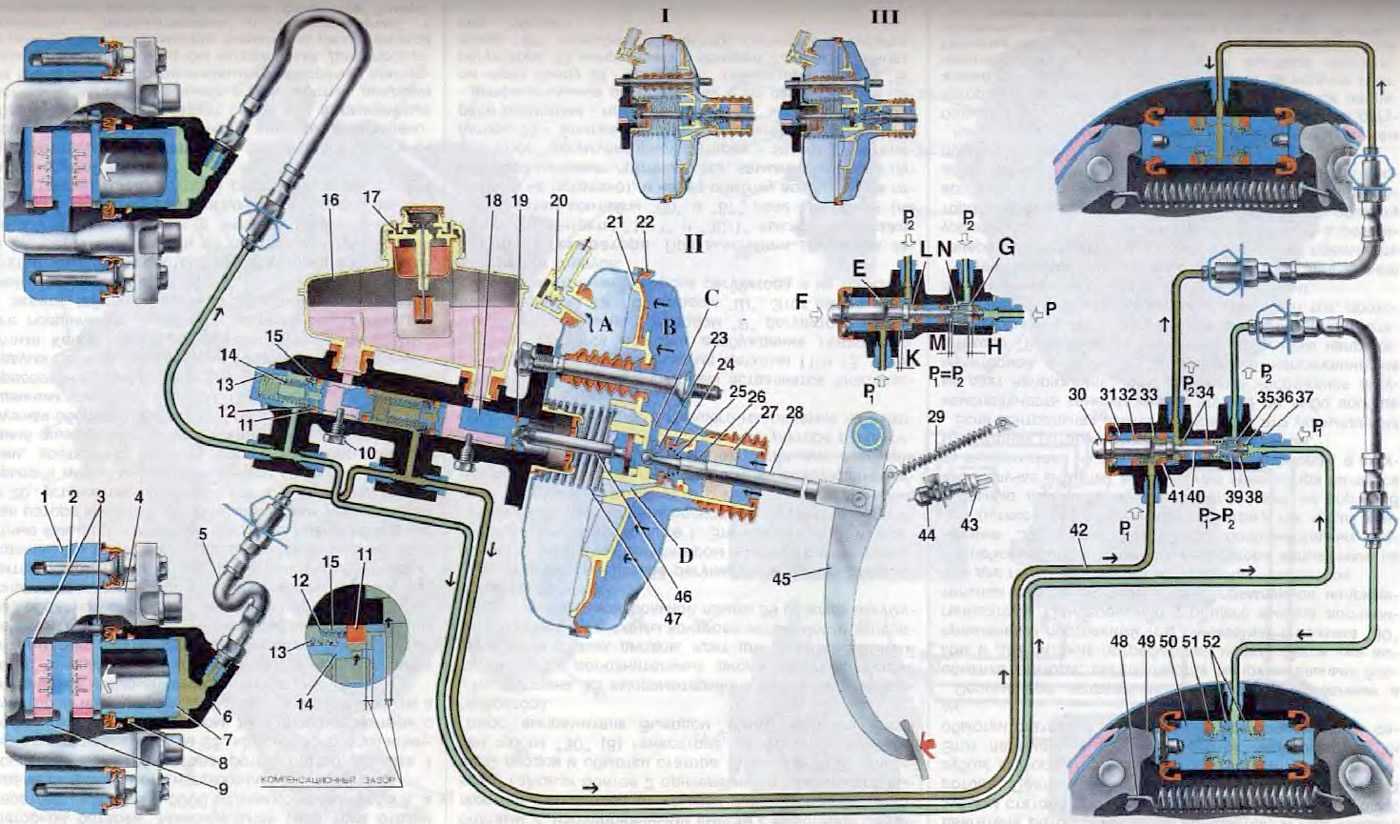

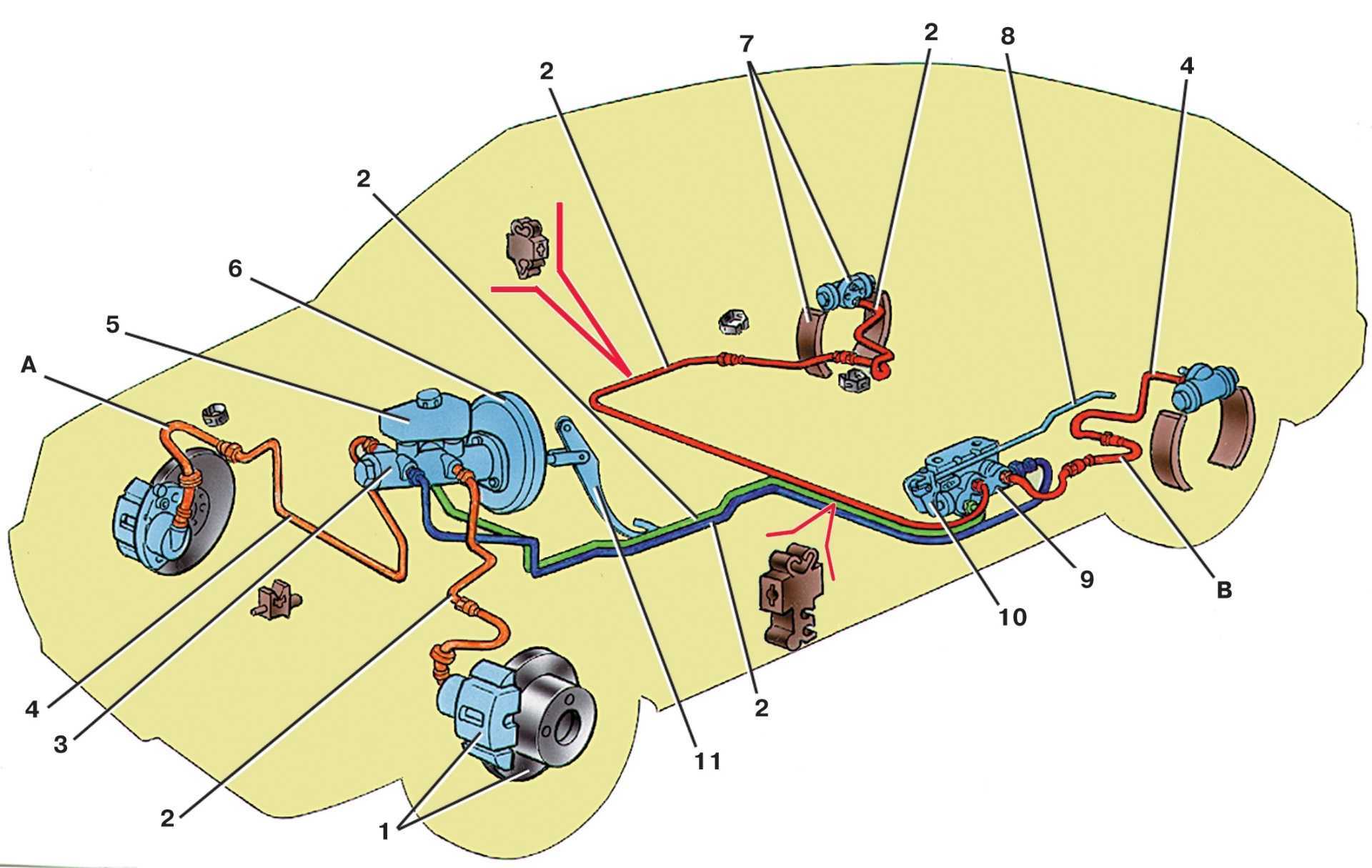

Рис. 6.1. Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура «левый передний-правый задний тормоза»; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура «правый передний–левый задний тормоза»; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А — гибкий шланг переднего тормоза; В — гибкий шланг заднего тормоза

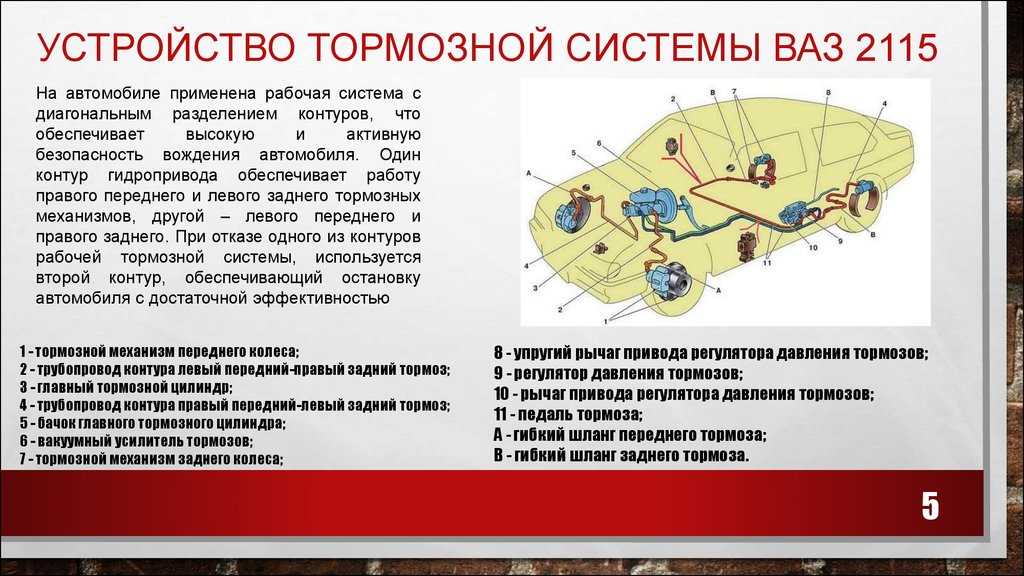

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 6.1), что обеспечивает высокую активную безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Как проверить

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

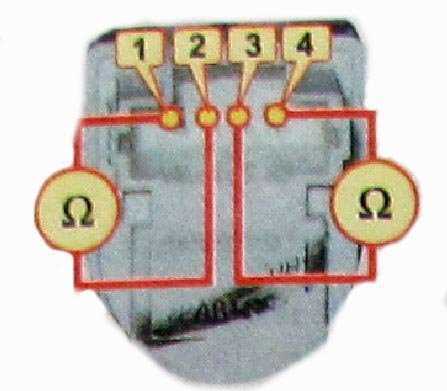

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта)

Чтобы скачать файлы нужно авторизироваться на сайте

Кстати, датчик положения педали тормоза можно отремонтировать.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Средневзвешенная цена нового автомобиля на I кв. в 2020 года

Прошивка магнитолы Лада Гранта, Калина и Приора (люкс)

Как светят фары Лада Веста, сравнительный тест

Битва внедорожников Lada 4×4 и Prado (оффроуд на песке)

Установка задних дисковых тормозов, регулировка тормозных усилий на заднюю ось

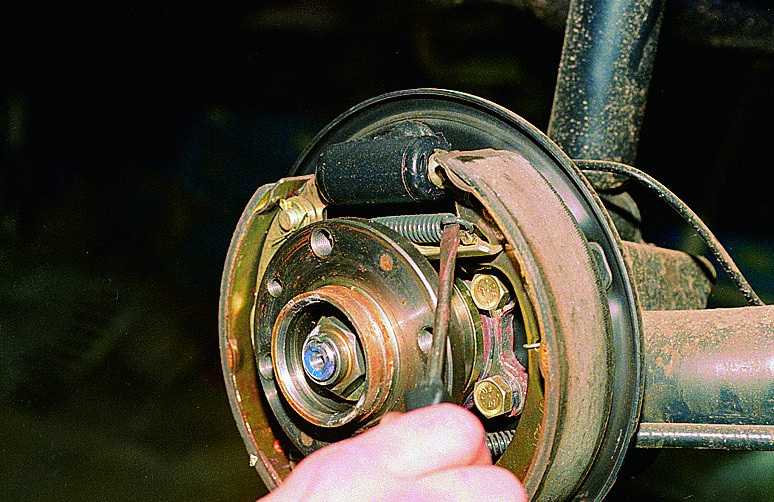

Сначала откручивается и снимается барабанная тормозная система.
Далее откручиваются четыре болта и снимается ступица.
После этого от цилиндра откручивается тормозная трубка.
Далее устанавливается ступица с помощью соответствующих планшайб (левой и правой). Выступы на переходнике должны находиться снаружи.
Под указанный стрелкой болт не нужно ставить гровер, так как он будет затруднять установку суппорта.
Болты для ступицы необходимо заменить новыми, на 5 мм длиннее старых.
На каждую сторону необходимо по шесть болтов: по четыре для крепления ступицы и по два для установки суппортов. В общей сумме понадобится 12 новых болтов. Если же болтов необходимой длины найти не удалось, то можно взять более длинные и обрезать их до необходимой длины: резьба до шляпки не должна превышать 13 мм.
Угол балки придется смять с помощью молотка, а также, в случае необходимости, доработать поверхность с помощью болгарки. Здесь металл достаточно мягкий, поэтому трудностей не возникнет. Так делают для того, чтобы исключить касание суппорта к балке. Если устанавливаются задние 14-дюймовые диски и суппорты, то в такой операции нет необходимости.
По окружности ступицы имеется выступ, который препятствует посадке вазовского диска. Внутренний диаметр диска, как и ступицы, равен 58 мм, но там, где имеется выступ, диаметр составляет 60 мм.

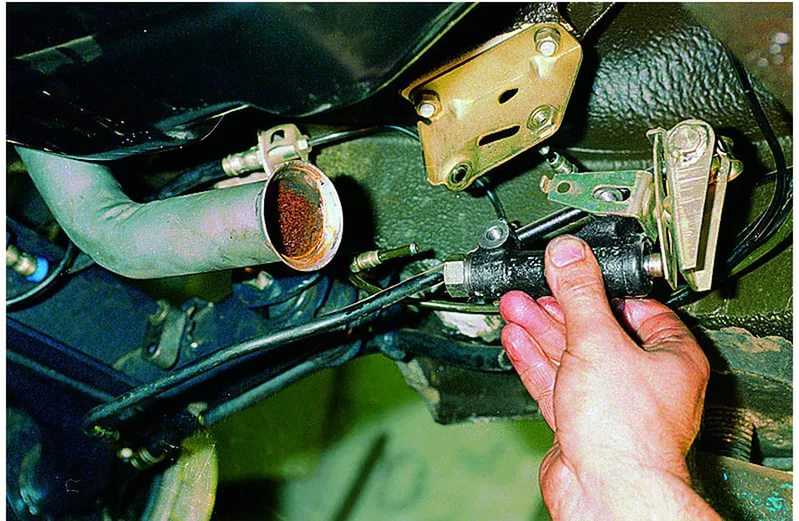

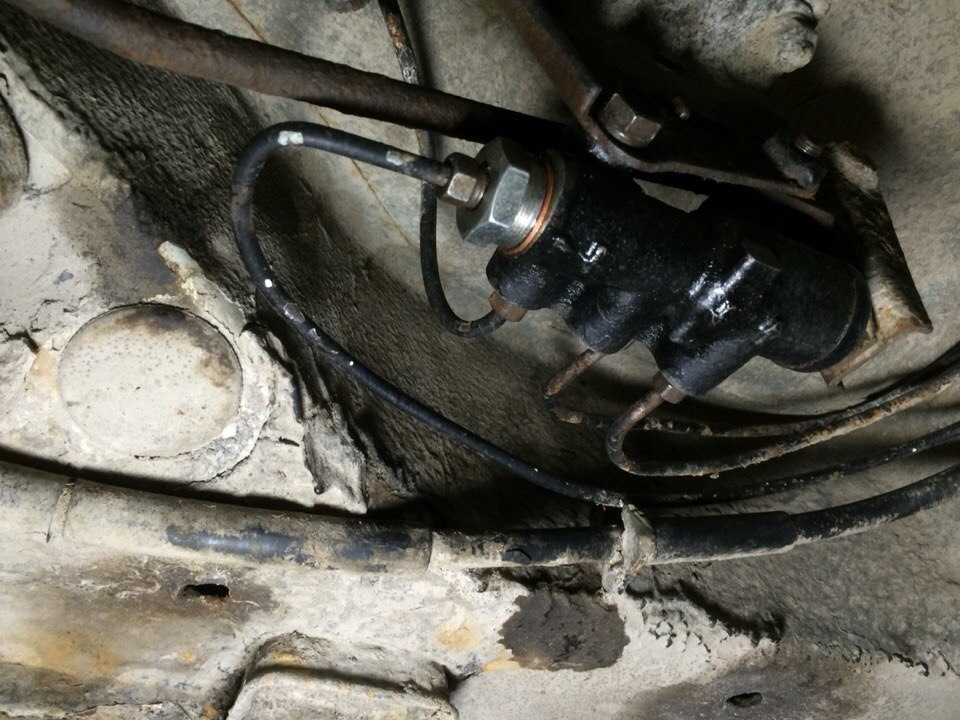

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь. » alt=»»> Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

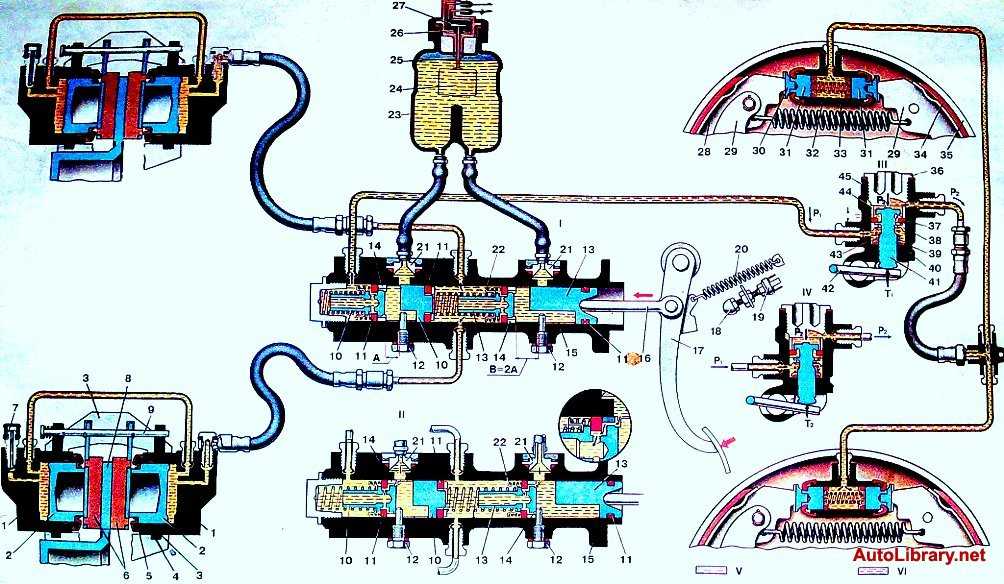

Устройство

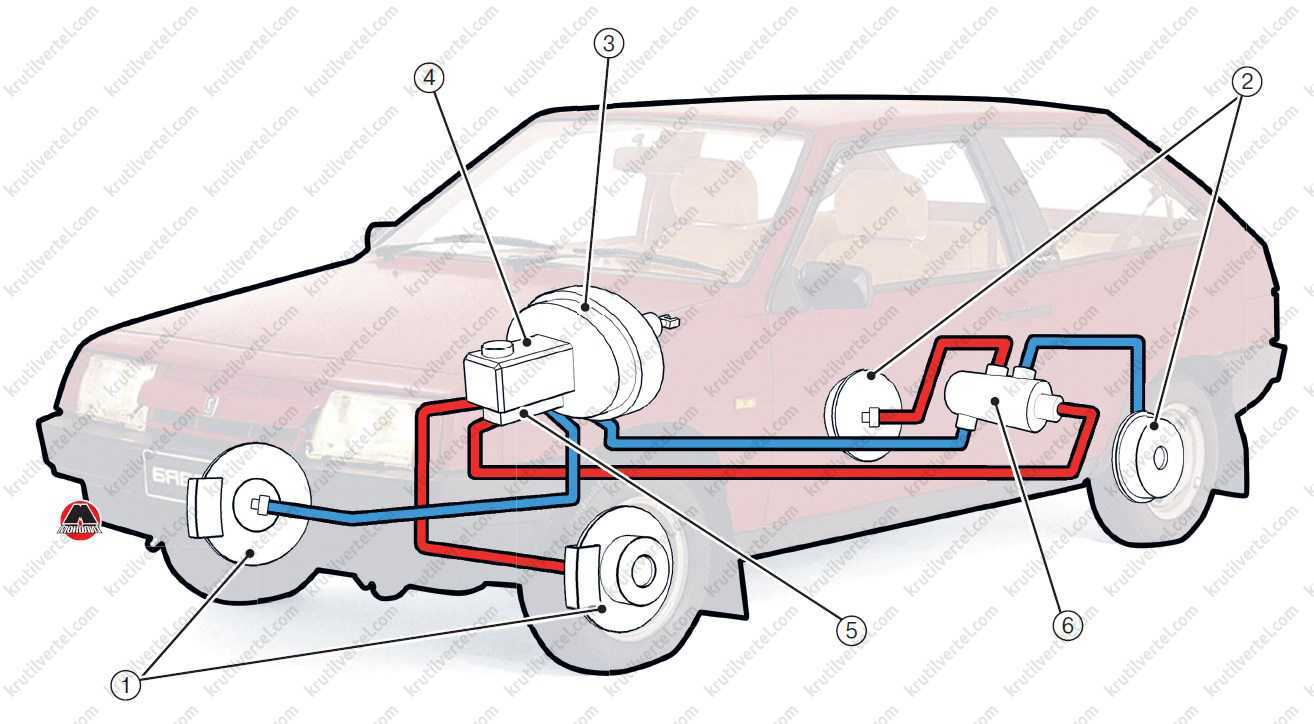

В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.

Кроме того, в схеме работы гидропривода также имеется:

усилитель вакуумный;
регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.

Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости. Он механический. Помимо этого, есть еще и система стояночных тормозов, которая, в свою очередь, имеет отдельный привод, блокирующий при необходимости заднюю ось.

Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.
