Местонахождение и принцип работы элемента
Все машины «десятого» семейства с инжектором, включая последние модели ВАЗ 2115, оснащены множеством датчиков. Они размещены в различных точках и заняты измерением разных параметров, передавая данные в виде электрических импульсов процессору, управляющему работой двигателя. Местонахождение измерителей зависит от их назначения, так что датчик положения дроссельной заслонки ВАЗ 2110 найти нетрудно, он стоит в одном с ней блоке. В автомобиле Лада Приора устанавливается такой же элемент.
Принцип действия приборчика очень напоминает работу механического переменного резистора, какие давно применяются в радиоаппаратуре для регулирования громкости. Внутри корпуса стоит элемент с резистивным покрытием, по которому перемещается ползунок. Один контакт подключен к этому элементу, второй — к ползунку, а третий — к массе. Алгоритм работы устройства следующий:
- На датчик дроссельной заслонки ВАЗ 2115 проходит напряжение 5 В, посылаемое контроллером. При полностью закрытой заслонке сопротивление резистора максимально, обратно контроллер получает только 0,3-0,7 В.
- При повороте заслонки, механически связанной с ползунком детали, сопротивление снижается, а напряжение на выходе растет.
- Когда проход полностью открыт для воздуха (педаль акселератора выжата до предела), сопротивление элемента минимально, а до процессора доходит напряжение не менее 4 В.
На основании увеличения либо уменьшения обратного напряжения процессор рассчитывает пропорции воздуха и топлива в смеси, а также длительность сигнала, подаваемого на форсунки. Правда, при анализе данных контроллер отдает предпочтение показаниям измерителя расхода воздуха (ДМРВ), поэтому неисправности ДПДЗ не приводят к полной остановке автомобиля.
Зато при резком нажатии на педаль акселератора приоритет датчика дроссельной заслонки возрастает, поскольку контроллеру необходимо быстро подать в цилиндры большое количество топлива. Учитывая резкий перепад сопротивления, свидетельствующий о полном открытии заслонки, он дает сигнал форсункам на впрыск дополнительной порции горючего. Принцип схож с действием насоса — ускорителя на карбюраторах, впрыскивающего топливо прямо в коллектор с помощью мембраны.
Возможные причины неисправности ДПДЗ
Возможные причины неисправностей ДПДЗ:
- Окисление контактов на выводах устройства. Явление зачастую обусловлено температурными перепадами и воздействием влаги. Чтобы не допустить такой поломки, требуется периодически очищать контакты ватной палочкой или тампоном, обработанным в WD-40.
- Стирание напыления на рабочей поверхности, в частности, на отрезке, где ползунок начинает движение. Это способствует тому, что параметр напряжения при работе датчика не изменяется в результате отсутствия сопротивления.
- Механическое повреждение наконечников контроллера. При данной проблеме на подкладке будут появляться заусеницы. Контактные элементы продолжают работать, но сама подложка изнашивается значительно быстрее. Эта неисправность приведет к тому, что ползунок и резистивный слой не смогут контактировать.
- Выход из строя ползунка. Естественный износ характерен для этой детали датчика при длительном использовании.
Канал «Ремонт Двигателя! И интересное!» подробно рассказал о причинах и признаках неисправностей в работе контроллера.
Исправление заводского просчета
Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.
А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.
Расточенный канале перетекания воздуха в дросселе
Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.
На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:
- Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
- Производим частичное сливание охлаждающей жидкости;
- Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
- Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
- Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
- Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
- Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
- Теперь стало возможным снятие дроссельного узла со шпилек;

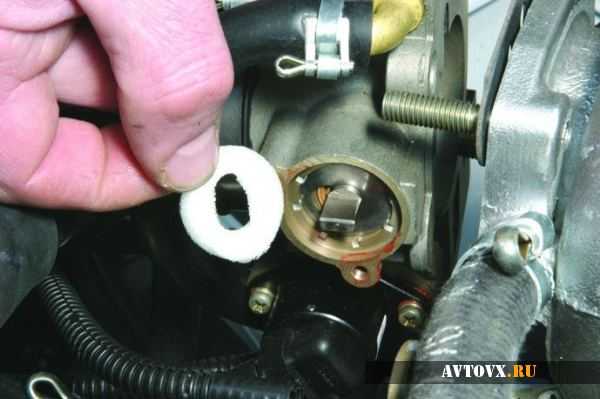

- Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.
Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка
Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно
Для проведения чистки понадобятся:
- короткая и длинная отвертки;
- зубная щетка (мягкая, или просто старая);
- ватные палочки;
- чистящее средство;
- резиновые или хлопчатые перчатки.
Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками
Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ
Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.
Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.
Как проверить датчик положения дроссельной заслонки на ВАЗ мультиметром?
Как я сказал выше все работы будем проводить на автомобиле ВАЗ, если у вас другой автомобиль, то ситуация будет не сильно отличаться. Во-первых нужно найти сам датчик положения дроссельной заслонки в подкапотном пространстве. На автомобиле ВАЗ 2110 он расположен после воздухозаборника со стороны салоны автомобиля.
Фото двигатель ВАЗ 2110
Обращаем внимание на область обведённую в красный прямоугольник. Вид с боку на датчик положения дроссельной заслонки Распиновка проводов

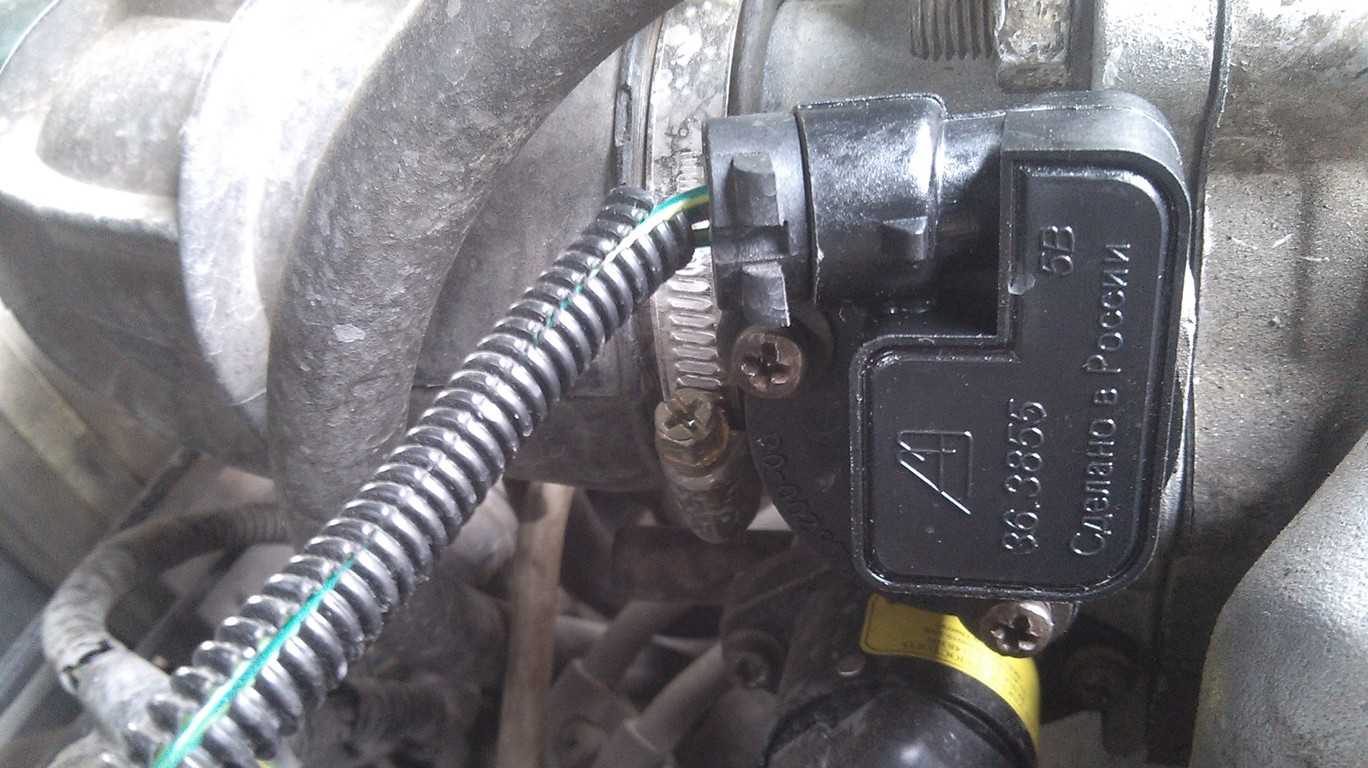

Вид с боку на датчик положения дроссельной заслонки Распиновка проводов
Первый тест ДПДЗ
Первым делом нужно проверить при помощи мультиметра имеется ли ток на этих двух выводах. Так как возможно провод был попросту перебит по этому и не работает сам датчик. При включённом зажигании мультиметр должен показывать напряжение около 5V, допускается разброс в диапазоне 0,5V.
Как видно на фото выше электричество на проводе есть.
Датчик можно диагностировать не снимая, но если у вас нет соответствующего разъёма, то подобраться при помощи щупов мультиметра будет крайне сложно. Однако первый тест мы можем провести не снимая датчик. Для этого снимаем клемму с аккумулятора, отсоединяем фишку с проводами от датчика и втыкаем небольшой проводок на пин провода отвечающего за передачу сигнала в бортовой компьютер, после чего одеваем фишку обратно на датчик. Для семейства автомобилей ВАЗ это выглядит так.
Подключаем дополнительный провод провод
На свободный конец дополнительного провода подключаем один щуп мультиметра, а второй щуп на минус аккумулятора. Одеваем клеммы на аккумулятор и включаем зажигание. Заводить автомобиль не требуется!
Мультиметр переключаем в режим измерения постоянного тока. Далее при помощи второго человека необходимо плавно нажать на педаль газа до упора либо самостоятельно потянуть за тросик дроссельной заслонки и следить за показателями мультиметра.
Напряжение при полностью закрытой заслонке должно составлять около 0 — 0,5V, при полностью открытой около 5V.В процессе открытия и закрытия дроссельной заслонки показания мультиметра не должны прыгать или перескакивать. При плавном открытии и закрытии заслонки показания должны также плавно изменяться.
Проверка датчика положения дроссельной заслонки мультиметром
Второй тест ДПДЗ
Датчик положения дроссельной заслонки можно также проверить мультиметром измеряя его сопротивление. Мультиметр нужно переключить в режим измерения сопротивления. Так как подключиться к нему нет возможности датчик необходимо снять.
Фото крепления датчика положения дроссельной заслонки.
Откручиваем два болта крестообразнной отвёрткой, отключаем провод и вынимаем датчик. Используя дополнительные провода нужно подключиться к минусовому выводу датчика одним щупом мультиметра и вторым щупом подключить на вывод сигнального провода. После чего начать плавно поворачивать крепление датчика на дроссельной заслонке, тем самым имитируя открытие и закрытие заслонки.
Для автомобиля ВАЗ в полностью закрытом положение сопротивление составляет 1,5 килоом в полностью открытом 7,5 килоом. Для других автомобилей схожие параметры. Самое главное что бы в процессе тестирования не было ни каких скачков. Показатели сопротивления должно также плавно изменяться.
Типичные неполадки ДПДЗ
Неисправность датчика дроссельной заслонки можно определить по таким признакам как:
- возрастание интенсивности оборотов при отключенной нагрузке;
- ухудшение динамических показателей;
- появление рывков при набирании скорости;
- резкое останавливание мотора на нейтралке;
- сигнальное оповещение лампочкой.
Кроме того существуют иные неисправности. Одной из самых частых является снижение толщины напыления основания в начальной части хода ползунка. Это не дает повышаться линейному уровню напряжения сигнала на выходе. Другая причинная связь может крыться в выходе из строя подвижного сердечника. Поломка какого-то одного наконечника способствует появлению большого количества задиров у основания. Как следствие, ломаются и другие, из-за чего происходит потеря контакта ползунка с резистивной частью.
Датчик дроссельной заслонки можно проверить самостоятельно, выполнив следующие шаги. Первым делом необходимо запустить зажигание, если не загорается сигнальная лампочка, то беремся непосредственно за преобразователь. Мультиметром следует замерять разность потенциалов между «−» и проводом ползунка. Полученные параметры не должны быть выше 0,7 В.
Далее нужно развернуть сектор для полного открытия заслонки. Затем опять следует перепроверить напряжение. Показатели должны быть не меньше 4 В. После этого надо включить зажигание, вынуть разъем. Опять померить сопротивление в месте контакта ползунка с одним из выводов. Прокручивая сектор, следить за показаниями мультиметра.
Передвижение стрелки должно осуществляться мягко и неспешно, поскольку толчки и резкие колебания указывают на поломку. Плавность функционирования прибора зависит от состояния пленочного резистора.
Датчик положения дроссельной заслонки бывает нескольких типов: пленко-резистивный и бесконтактный. Первый из них устанавливается заводом-производителем, второй автовладелец выбирает в процессе вождения и эксплуатирования машины. Длительность службы ДПДЗ может колебаться в зависимости от качества и соблюдения технологии при изготовлении прибора. Штатный агрегат можно не менять и 60 000 км, а иногда он требует замены и через 5 000 км.
Приобретая датчик дроссельной заслонки, цена зависит от выбора его типа:
- Пленочно-резистивные являются самыми часто покупаемыми в кругу автомобилистов из-за бюджетной цены, но их срок эксплуатации практически не выдерживает критики;
- Бесконтактные – при более высокой стоимости (почти в два раза) длительный срок использования покрывает все расходы. Качественная работа прибора обусловлена действием принципа магниторезистивности. При покупке следует знать, что этот тип прибора функционирует при напряжении постоянного тока, пропорциональном углу открывания заслонки дросселя в системе впрыскивания топлива электродвигателя.
Вал датчика вращается по направлению часовой стрелки со стороны заслонки. Гарантия эксплуатационного срока составляет 3 года. Резистивный датчик водители не ремонтируют, а меняют на бесконтактный – он, бесспорно, надежнее. В его конструкцию входят ротор и статор. На ротор магнитное поле не действует, ведь в его основании лежит магнит. Статор является деталью, достаточно чувствительной к электромагнитному полю. Его сборка связана с программированием, поэтому прибор данной категории часто служит для установки в узлы электроуправления.
Неполадки и способы их устранения
Как проверить и заменить ДПДЗ?
Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?. т.к. в определённых ситуациях они имеют схожие признаки неисправности:
- неравномерный холостой ход;
- нестабильная работа двигателя (двигатель глохнет после сброса газа);
- отсутствует холостой ход;
- автомобиль двигается рывками при определённом нажатии на педаль газа;
- низкая динамика автомобиля (помимо неисправности самого датчика, низкая динамика двигателя может быть результатом многих причин:
- низкая компрессия в двигателе (Как правильно замерить компрессию двигателя? );
- износ кулачков Распредвала . или неправильно выставленные метки ремня ГРМ;
- негерметичны или прогорели клапана головки цилиндров ;
- неисправна система питания двигателя ;
- загрязнён воздушный фильтр;
- подклинивают тормозные цилиндры;
- пробуксовывает сцепление ;
- засорен топливный фильтр ;
- неисправна система выпуска отработавших газов ).
Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.
Как проверить ДПДЗ?
Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.
- Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).
- Отсоединяем колодку проводов от датчика.
- Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов).
- Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.
Вывод: Если датчик неисправен, то есть два варианта решения проблемы:
- Отремонтировать датчик (Как отремонтировать ДПДЗ? ). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.
- Заменить датчик на новый.
Как заменить ДПДЗ?
Для замены датчика положения дроссельной заслонки нам понадобятся:
- Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
- Снимаем датчик с оси заслонки.
- Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
- Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
- Заворачиваем датчик.
- Регулируем ДПДЗ.
- Подсоединяем контакты датчика.
- Сбрасываем клеммы аккумулятора на 5 минут.
Как отрегулировать ДПДЗ?
Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.
Что касается ручной регулировки положения заслонки, то датчик не регулируется.
Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.
Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?
Датчик температуры антифриза
Для измерения буквальной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 есть ДТОЖ
Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры студящей жидкости представляет собой простейший терморезистор, то есть элемент, меняющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму негативного коэффициента, чем выше температура, тем меньше сопротивление на выходе.
Как проверить
Датчик температуры студящей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в порядок замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах надлежит быть в пределах 7280 Ом, при 20 градусах датчик температуры студящей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения свидетельства не должны быть выше 90-100 Ом. Если показания прибора не отвечают номиналу, датчик температуры ВАЗ 2115 меняют.
Как почистить дроссельную заслонку Ваз 2114: два способа
Существует два способа очистки:
- Без снятия узла;
- И соответственно с его демонтажем.
Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.
Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:
Первый способ чистки дроссельной заслонки Ваз 2114
Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.
Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.
Теперь снимаем тросик газа с селектора привода дроссельной заслонки.
Отключаем питание датчиков.
Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.
Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения
Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха
Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их
Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
Ожидаем, небольшое количество времени.
Устанавливаем новую прокладку на место соединения дроссельного узла.
Присоединяем и закрепляем узел на место.
Присоединяем датчик РХХ.
Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
Одеваем патрубок корпуса дроссельной заслонки.
Закрепляем тросик на приводе.
Затягиваем хомуты всех присоединенных элементов.
Подключаем фишки датчиков.
Закрываем крышку расширительного бачка с охлаждающей жидкостью.
Заводим автомобиль и тестируем его работу.
Второй способ снятия дроссельной заслонки
Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше. Шаги работ следующие:
- Снимаем патрубок;
- Повторяем пункт под номером 10 предыдущего способа.
- Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.
Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием. Теперь мы знаем, как почистить дроссельную заслонку на Ваз 2114 используя два различных способа, быстро и без особых сложностей.
Неисправности е-газа
Типы датчиков положения ДЗ
Размещение датчиков ЭСУД инжекторного двигателя ВАЗ 2113, 2114, 2115 8 клапанов
Проверка работоспособности ДПДЗ
Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.
Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.
При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.
https://youtube.com/watch?v=PlLLN1WFrh0
Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:
- Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
- Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
- Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
- Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.
Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.
Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:
- нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
- вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
- зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
- теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.
Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.
К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.
Датчик кислорода
В подневольности от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик необходим для оценки количества кислорода в выхлопных газах и регуляции пропорций атмосферы и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический пролетарий элемент должен быть прогрет до 345-360 градусов. Потому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смешение считается бедной, во втором — богатой.
Симптомы неисправности
Основным сигналом, сообщающим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по распорядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента произнесут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может произнести завышенный расход бензина. В гаражных условиях этот датчик не испытывают и при фиксации ошибок он подлежит замене.
Замена датчика положения дросселя и регулировка нового устройства
Проверка работоспособности датчика:
Датчик холостого хода 2114, 2115, 2113 модели 21120-1148300-02
ЭБУ регулирует частоту вращения коленвала на холостом ходу. Исполнительным прибором служит датчик (регулятор) холостого хода. Он включает в себя клапан с запорной конусной иглой, передвигаемой шаговым двигателем (ШД). Датчик холостого хода регулирует частоту вращения коленвала на режиме холостого хода при закрытой воздушной задвижке в соответствии с нагрузкой мотора, управляя массой воздуха, поступаемым в обход закрытой воздушной задвижки.
Для повышения оборотов холостого хода ЭБУ открывает клапан РХХ, повышая подачу воздуха в обход воздушной задвижки. Для уменьшения оборотов он закрывает клапан, уменьшая объем воздуха, подаваемого в обход воздушной задвижки.
При полностью высунутом до седла положении запорной иглы (что равняется нулю шагов ШД) клапан закрывает поступление воздуха в обход воздушной задвижки. Когда игла клапана втянута, обеспечивается расход воздуха, пропорциональный количеству шагов ШД полностью выдвинутого положения иглы.
Диагностическое устройство из контроллера определяет состояние РХХ в виде количества шагов.
Датчик холостого хода под руководством ЭБУ обеспечивает повышение или понижение частоты вращения коленвала в зависимости от условий работы мотора на холостом ходу.
Кроме управления частотой вращения коленвала в режиме холостого хода, выполняется управление РХХ, обеспечиваюшее снижению токсичности выхлопных газов. Когда воздушная задвижка резко закрывается, при торможении движком, регулятор холостого хода увеличивает объем воздуха, поступаемого в обход воздушной задвижки, осуществляя обеднение топливовоздушной смеси. Это уменьшает выбросы углеводородов и окиси углерода, происходящие при быстром закрытии воздушной задвижки.
Согласно классификации ВАЗ датчику (регулятору) холостого хода присвоены следйющие номера: 21120-1148300-02; 21120-1148300-05.
Для подключения к электронной системе управления двигателем у датчика (регулятора) холостого хода имеется 4 контакта на корпусе. Контакт А подключается к 67 клемме ЭБУ. Контакт В соединяется с 66 клеммой контроллера. Контакт С подключается к 65 клемме ЭБУ, а контакт D соединяется с 64 клеммой контроллера.
Клапан (датчик) РХХ смонтирован в обходном канале подачи воздуха дроссельного патрубка.
Размещенные устройства: 1 — Патрубок в сборе номера 21120-1148110-02; 2 — Уплотнительное кольцо номера 21120-1148376-02; 3 — датчик (регулятор) холостого хода 21120-1148300-02 или 21120-1148300-05; 4 — Патрубок дроссельный в сборе с обозначением 21120-1148010-00 (21120-1148010-12, 21120-1148010-32, 11180-1148010-02); 5 — Прокладка датчика 21120-1148176-02; 6 — Датчик положения заслонки 21120-1148200-00 (21120-1148200-31); 7 — Винт М4х0,7х14 21100-1107892-01
