Датчик распредвала на двигателе змз 406: где находится, замена

Технические характеристики

Что означает код P0016?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Это означает, что он применяется ко всем транспортным средствам, оснащенным OBD-II, включая, в частности, Ford, Dodge, Toyota, VW, Honda, Chevrolet, Hyundai, Audi, Acura и т. д.

Датчик положения распределительного вала (ДПРВ) используется для определения положения распределительного вала. Он передает эту информацию в блок управления двигателем (ЭБУ). Затем ЭБУ использует эту информацию для управления топливными форсунками, а в некоторых случаях — для определения момента зажигания.

Датчик положения коленчатого вала (ДПКВ) передает положение коленчатого вала и обороты двигателя в ЭБУ или модуль зажигания. Кроме ЭБУ эта информация используется для управления моментом зажигания, а в некоторых случаях она также применяется для управления впрыском топлива.

ДПКВ и ДПРВ работают согласованно, чтобы контролировать синхронизацию подачи искры и топлива. Оба датчика используют эффект Холла и постоянный магнит.

• Постоянный магнит — создает сигнал переменного напряжения, который пропорционален частоте вращения двигателя.
• Эффект Холла — использует опорное напряжение от ЭБУ для получения сигнала напряжения постоянного тока.

Внутри двигателя коленчатый вал и распределительный вал удерживаются вместе ремнем ГРМ или цепью ГРМ, что обеспечивает их синхронизацию. Положение коленвала и распредвала должно быть точно рассчитано во времени. Если ЭБУ обнаружит, что сигналы от коленвала и распредвала расходятся во времени на определенное количество градусов, будет установлен код неисправности P0016.

Датчик положения коленчатого вала

Проверка датчика

Назначение и принцип действия датчика коленвала 405, 406, 409, 4213, 4216 двигателя (ДПКВ)

Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Как устранить или сбросить код неисправности P0346

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0346:

1. Проверьте, чтобы проводка не была проложена слишком близко к вторичным компонентам зажигания (катушки, провода свечи зажигания и т.д.).
2. Визуально проверьте проводку датчика на наличие следов горения, обесцвечивания, указывающих на плавление или износ.
3. Осмотрите датчик распредвала на предмет повреждений.

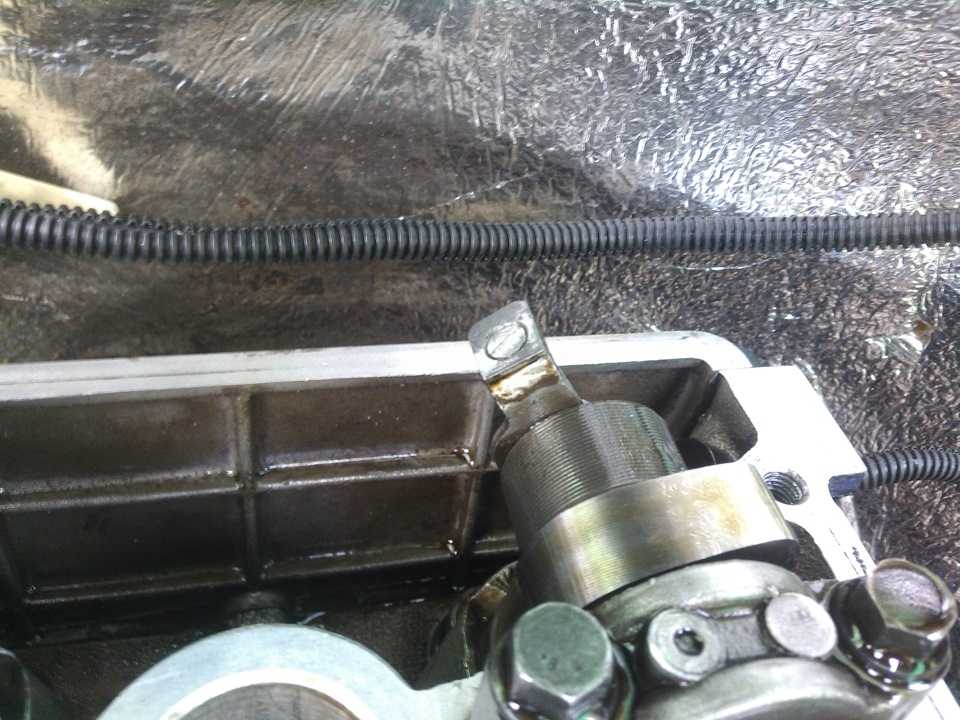

4. Внимательно осмотрите колесо реле через отверстие датчика распределительного вала (по возможности) на наличие недостающих зубьев или повреждений.
5. Если редуктор не виден снаружи двигателя, то визуальный контроль можно провести только путем снятия кулачкового вала или впускного коллектора (в зависимости от конструкции двигателя).
6. Когда выполнены все пункты, а ошибка не ушла, то замените датчик. В большинстве случаев это решит проблему.

Коды, связанные с P0016

• P0010 — цепь датчика положения распредвала «A», банк 1.
• P0011 — ошибка синхронизации положения впускного распределительного вала «A», банк 1.
• P0012 — положение распределительного вала «A», превышение времени задержки , банк 1.
• P0013 — цепь датчика положения распредвала «B», банк 1.
• P0014 — ошибка синхронизации положения распределительного вала «B», банк 1. Cм. код неисправности P0011.
• P0015 — положение распределительного вала «B», превышение времени задержки , банк 1. См. код неисправности P0012.
• P0017 — рассинхронизация положения коленвала и распредвала, банк 1, датчик B.
• P0018 — рассинхронизация положения коленвала и распредвала, банк 2, датчик A.
• P0019 — рассинхронизация положения коленвала и распредвала, банк 2, датчик B.
• P0020 — цепь датчика положения распредвала «A», банк 2.
• P0021 — ошибка синхронизации положения впускного распределительного вала «A», банк 2.
• P0022 — положение распределительного вала «A», превышение времени задержки , банк 2.
• P0023 — цепь датчика положения распредвала «B», банк 2.
• P0024 — ошибка синхронизации положения распределительного вала «B», банк 2.
• P0025 — положение распределительного вала «B», превышение времени задержки , банк 2.

Способы проверки датчика распредвала

Техническое описание и расшифровка ошибки P0346

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0346 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Датчик положения распределительного вала (CPS) посылает специальный сигнал в модуль управления двигателем ЭБУ для верхней мертвой точки на такте сжатия. А также сигналы, указывающие на положение кулачкового датчика.

Это достигается посредством несущего колеса реле, прикрепленного к распределительному валу, которое проходит мимо кулачкового датчика. Всякий раз, когда сигнал в ЭБУ не соответствует нужному диапазону рабочих характеристик появляется этот код ошибки.

Диагностика и решение проблем

Датчик положения распределительного вала – это электронное устройство, используемое в двигателе для регистрации частоты вращения распредвала. Эта информация используется модулем управления двигателем (ECM) для управления зажиганием и впрыском топлива.

Датчик положения обнаруживает положение распредвала для идентификации конкретного цилиндра и положение поршня. Система датчиков состоит из вращающейся части, обычно диска, и статической части, фактического датчика.

При работающем двигателе, высокая и низкая части зубьев изменяют зазор с датчиком. Изменение зазора вызывает изменение магнитного поля вблизи датчика. Изменение магнитного поля вызывает изменение напряжения на датчике, если они не будут соответствовать эталону, то установится код P0346.

Виды

Виды датчиков положения коленвала

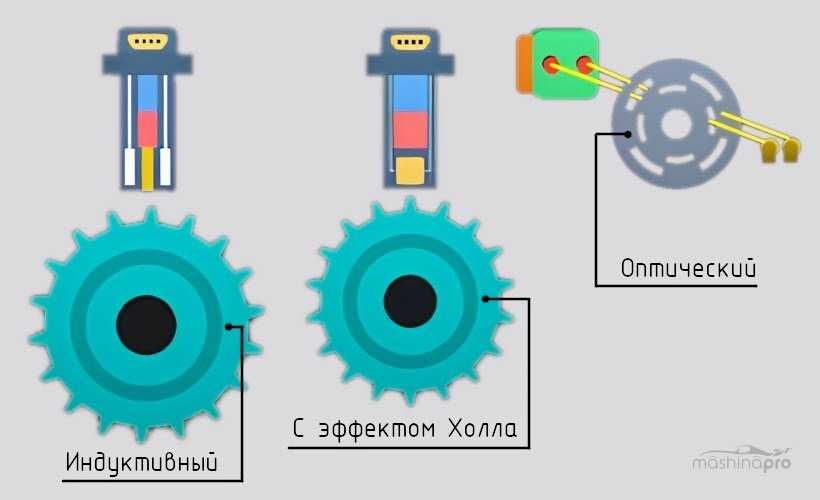

Виды ДПРВ

В основе работы
контроллера фаз лежат разные физические принципы. Универсального варианта не
существует. Есть три вида приборов:

1. Датчик
   Холла.
2. Оптический.
3. Индуктивный.

Второй вариант
встречается крайне редко. Функция детектора проявляется за счет световых лучей.
Они то попадают в прорезь на маховике распределительного вала, то «упираются» в
металл. По динамике колебаний блок управления определяет смену фаз.

Работа третьего
устройства основана на появлении электродвижущей силы в магнитном поле прибора
при прохождении возле его торца контрольной точки. Подключение таких элементов
чаще всего выполняется двухконтактной колодкой.

Датчик Холла
работает по другому принципу: при вращательном движении вала стальные зубья
проходят через специальные прорези в устройстве. В итоге прибор подает сигнал
контроллеру. Устройство трехпроводное.

Когда прибор
перестает отправлять сведения контролеру, на панели приборов обычно загорается
лампа Check Engine. Нужно провести диагностику, чтобы узнать код ошибки.

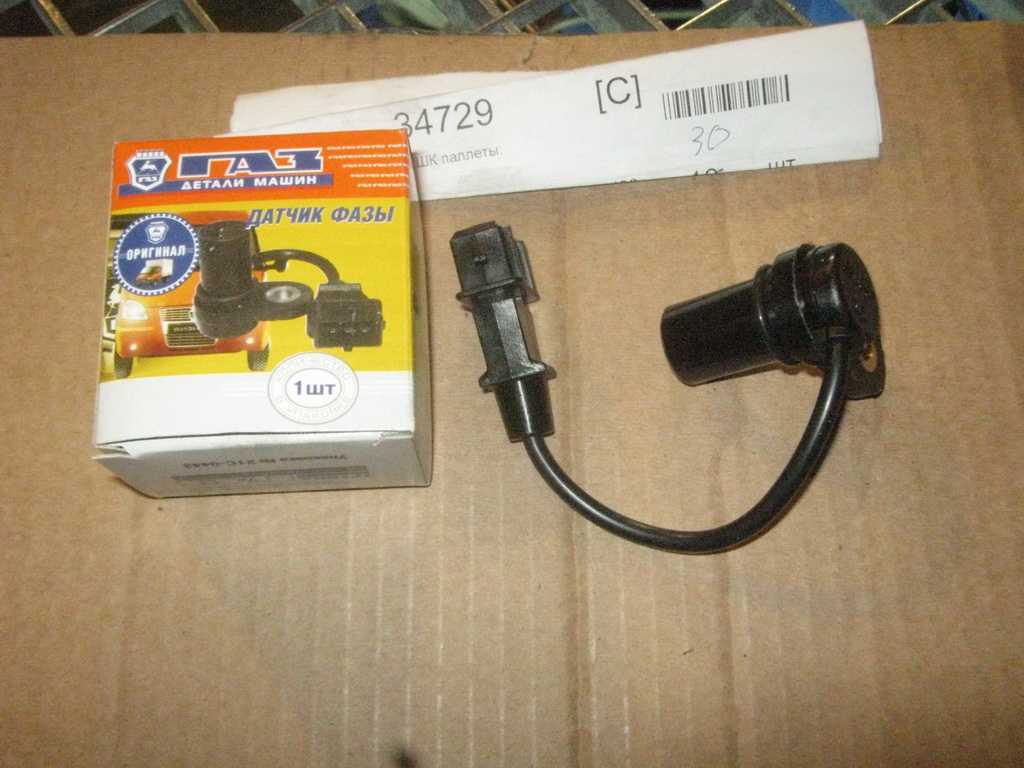

Датчик положения распредвала (датчик фазы) ЗМЗ 405 Евро 2 и 3 за что отвечает и где находится

ДПРВ — Датчик Положения Распределительного Вала (он же датчик фазы) У ЗМЗ 405 Евро 2 и 3  находится напротив 4-го цилиндра справа (если смотреть на двигатель). Отвечает датчик положения распредвала ЗМЗ 405 за точный момент для впрыска топлива в режиме фазированного впрыска топлива. Т.е. форсунка открывается перед тактом впуска. Такой режим нужен, по большей части, для экономии топлива, нежели для каких-то других показателей.

Основные неисправности датчик положения распредвала (датчик фазы) ЗМЗ 405 Евро 2 и 3

При поломке ДПРВ, ЭБУ переходит на аварийный режим работы. Впрыск попарно-параллельный. Т.е. работают две форсунки, по примеру катушек зажигания (1-4 и 2-3), т.е. парой. Многие сразу же скажут, что увеличится расход топлива и будут правы.

Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ). На фазированном впрыске — форсунка включается 1 раз. Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном. Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска. Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

К основным причинам выхода из строя датчика фазы я бы отнес:

• Механические повреждения самого датчика
• Выход из строя проводки идущей от него
• Попадание грязи и смазочных материалов

В любом из этих случаев я рекомендую заменить датчик положения распределительного вала так как сделать это можно самому.

Проверка и замена датчика положения распредвала ЗМЗ 405

При выходе из строя датчика или его цепей блок управления включает лампу сигнализатора КМСУд на панели приборов, переходит в резервный режим работы с подачей топлива во все цилиндры одновременно и заносит в память код неисправности

1. Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

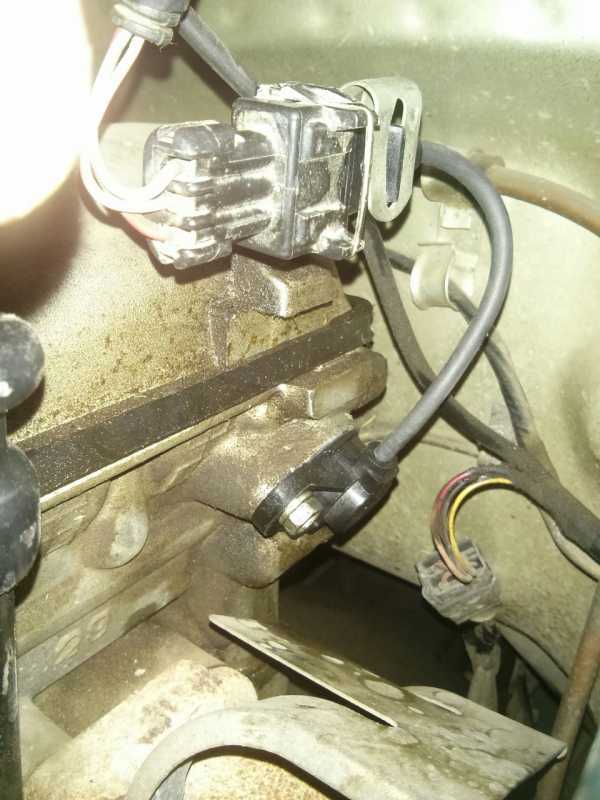

2. Отщелкиваем шилом пружинный фиксатор с колодки и отсоединяем от датчика.

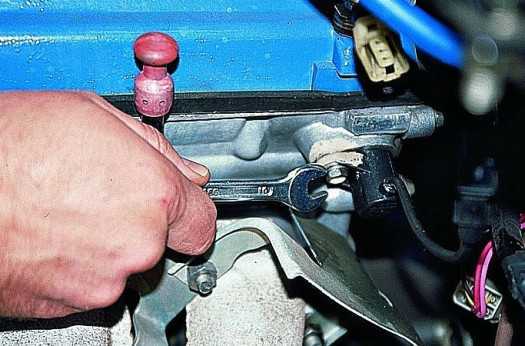

3. Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров.
4. Вынимаем датчик.
5. Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра.

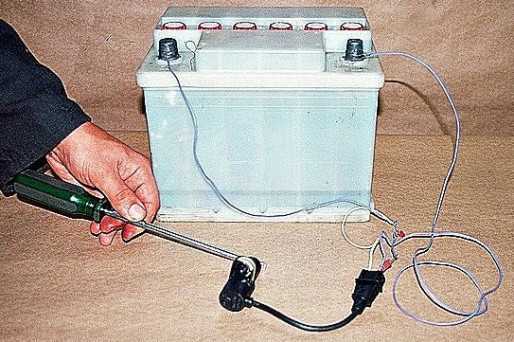

6. Вставив в них оголенные концы проводов, и вывод резистора, собираем схему.
7. Электрическая схема проверки датчика положения распределительного вала.
8. Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть. При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.
9. Неисправный датчик заменяем.

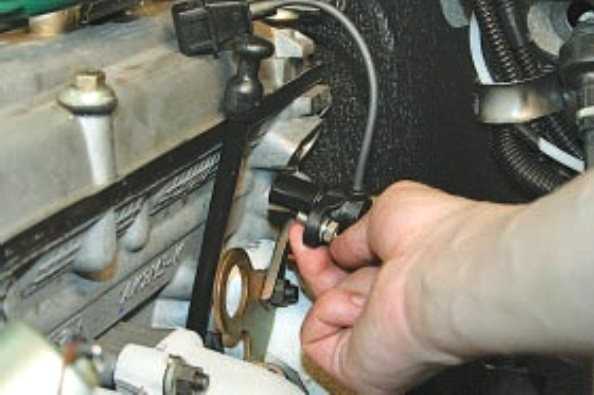

10. Устанавливаем датчик положения распределительного вала в обратной последовательности.

Аналоги датчика положения распредвала ЗМЗ 405

Аналогом датчика положения распределительного вала 406.3748050-01 (г. Зеленоград) является датчик PG-3.1 0232103006 (BOSCH).

Конструктивные отличия датчиков:

• длина кабеля связи (250±10) мм (PG-3.1 имеет длину кабеля 150 мм);
• наголовник датчика примерно на 15 мм выше, чем у PG-3.1.

Ну, вот и все, что я хотел вам рассказать о датчике положения распределительного вал (датчика фазы) ЗМЗ 405. До скорых встреч друзья

Нет комментариев

Насколько сложно устранить код P0016?

В большинстве случаев исправление этого кода не должно представлять трудностей для среднего непрофессионального автомеханика. Диагностическая процедура в основном включает в себя тестирование цепей для проверки того, что сопротивления и эталонные напряжения соответствуют значениям, указанным производителем.

Однако в некоторых случаях, например, когда неисправность сохраняется, а цепи управления датчиков в порядке, может возникнуть необходимость проверить работу отдельных датчиков с помощью осциллографа.

Тем не менее, обратите внимание, что такие тесты могут выполняться только при наличии соответствующих справочных данных в виде осциллограмм. Если осциллограф и соответствующие справочные данные отсутствуют, лучшим вариантом является направление автомобиля на профессиональную диагностику и ремонт

Проверка двухпроводного индуктивного датчика

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.

Принцип работы датчика положения распредвала

Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.

Эта информация необходима для 3 целей:

1. Для начала подачи топлива при последовательном впрыске.
2. Для срабатывания сигнала электромагнитного клапана для системы впрыска насоса.
3. Для управления детонацией цилиндра.

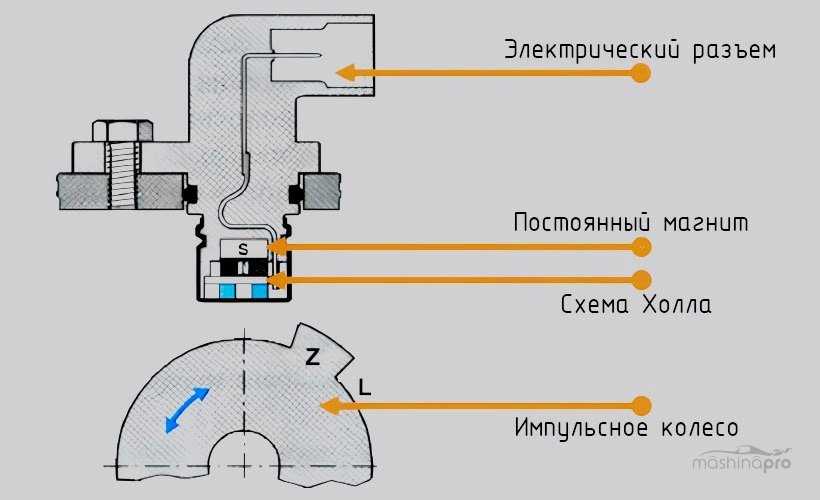

ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.

Проблемы, которые может создать неисправный датчик распредвала

Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала». На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.

Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.

Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина. Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.

Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.

Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.

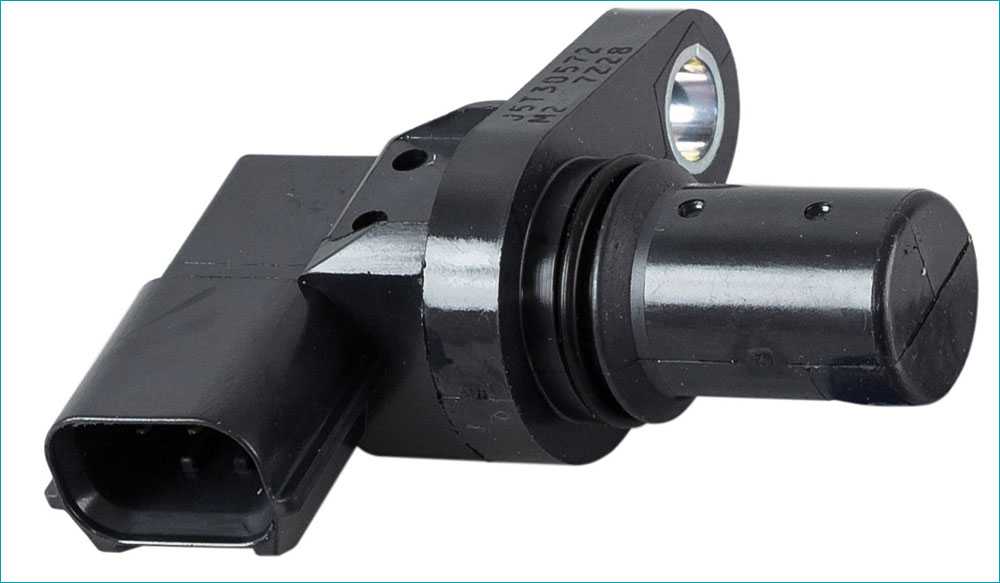

Датчик распредвала змз 406

Принцип работы

Принцип работы датчика распредвала
Схема
ДПРВ

Датчик фазы —
деталь, которая есть на всех двигателях с электронной системой впрыска. Ее
задача — определить угловое положение распредвала. Сведения, полученные от
устройства, отправляются на модуль блока управления (ЭБУ). После приема
информации от ДПРВ, система рассчитывает подходящие моменты для впрыска топлива
и зажигания. ЭБУ корректирует фазы искрообразования и работу топливных
форсунок.

Исправность
прибора влияет на количество вредных выбросов, экономию бензина, эффективность
работы мотора. Даже при небольших отклонениях в показаниях мощность двигателя
падает.

Датчики Bosch для ЗМЗ-406 — бортжурнал ГАЗ 31 10 Дезинтегратор 2001 года на DRIVE2

Нравятся мне качественные детали. Решил поменять датчики на двигателе. Несколько раз выходил из строя датчик распредвала, а новые работали месяц. За 3 года 3 раза менял ДМРВ Импульс. ДМРВ Bosch уже проработал больше двух лет. Датчик коленвала меня не подводил. Так и работал пока не поменял на Bosch. Датчик положения дроссельной заслонки немного глючил, два раза менял.

Установленные детали Bosch:

0 232 103 006 — Датчик положения распредвала0 261 210 113 — Датчик положения коленвала0 280 122 001 — Датчик положения дроссельной заслонки0 280 212 014 — ДМРВ (нитевой)0 221 503 001 — Катушка зажигания0 580 464 038 — Топливный насос

Топливный насос можно поставить и помощнее. Таблица топливных насосов Bosch

Ещё можно поставить:0 261 231 046 — Датчик детонации0 280 140 545 — Регулятор холостого хода

0 001 109 063 — Стартер

Цены в магазине:0 232 103 006 — 2100 рублей — Датчик положения распредвала0 261 210 113 — 1600 рублей — Датчик положения коленвала0 280 122 001 — 1200 рублей — Датчик положения дроссельной заслонки0 280 212 014 — от 12 тысяч до бесконечности — ДМРВ0 221 503 001 — 3100 рублей — Катушка зажигания0 261 231 046 — 750 рублей — Датчик детонации0 280 140 545 — 7100 рублей — Регулятор холостого хода0 001 109 063 — 9500 рублей — Стартер0 580 464 038 — 2400 рублей — Топливный насос

Цены взяты из магазина emex на 18.05.17

Все детали Bosch куплены в интернете у частных лиц (кроме реле).Комплект датчиков распредвала, коленвала, заслонки — сторговался до 1700 рублей.За ДМРВ — 2000 рублей.За катушку зажигания — 1800 рублей.

Топливный насос — 1200 рублей.

Все детали Бош новые. Просто нужно долго ждать подходящий вариант.Есть такая полезная функция на авито — Сохраненные поиски.Очень удобно отслеживать. Ещё подскажу, что артикулы 0 280 212 014 и 0280212014 для Авито это разные поисковые запросы.

Все купленные детали работают исправно.

Есть вероятность несовместимости некоторых датчиков и ЭБУ.У меня есть два ЭБУ СОАТЭ 310.3763 000-01(R4.4367.2.IM) и МИКАС 7.1 241.3763 000-01(E0000158).Все детали из списка установленные работают на этих ЭБУ.

Вы так же как и я будете покупать датчики на свой страх и риск.

Ещё один пользователь описывал эти датчики: Импортные датчики

0 232 103 006 — Датчик положения распредвала

0 280 122 001 — Датчик положения дроссельной заслонки

0 280 212 014 — ДМРВ

0 221 503 001 — Катушка

Распространенные ошибки при ремонте неисправности P0016

Во многих случаях сразу же меняются датчики, тогда как реальной проблемой является повреждённая, сожжённая, оборванная, окисленная проводка или разъемы.

Также обратите внимание, что плохое качество ремонта во время замены ремня или цепи ГРМ может привести к появлению этой ошибки, если метки ГРМ на коленвалу и распредвалу не совмещены должным образом. Поэтому перед заменой каких-либо деталей всегда следует проверять синхронизацию как коленчатого, так и распределительного валов, особенно в тех случаях, когда они оснащены системой изменения фаз газораспределения, поскольку низкий уровень масла, недостаточное давление масла или неисправные соленоиды VVT/VCT также могут вызвать этот код или способствовать его появлению

Поэтому перед заменой каких-либо деталей всегда следует проверять синхронизацию как коленчатого, так и распределительного валов, особенно в тех случаях, когда они оснащены системой изменения фаз газораспределения, поскольку низкий уровень масла, недостаточное давление масла или неисправные соленоиды VVT/VCT также могут вызвать этот код или способствовать его появлению.

Признаки неисправности датчика

Устройство ДПРВ

Устройство датчика распредвала
Из чего состоит ДПРВ

Прибор вместе с датчиком коленвала контролирует
синхронизацию валов. От этого зависит динамика поступления топливной смеси на
такте впуска. Контроль синхронизации помогает выяснить, правильно ли
установлена цепь или ремень ГРМ

Еще это важно для системы чередования фаз
газораспределения. Состоит

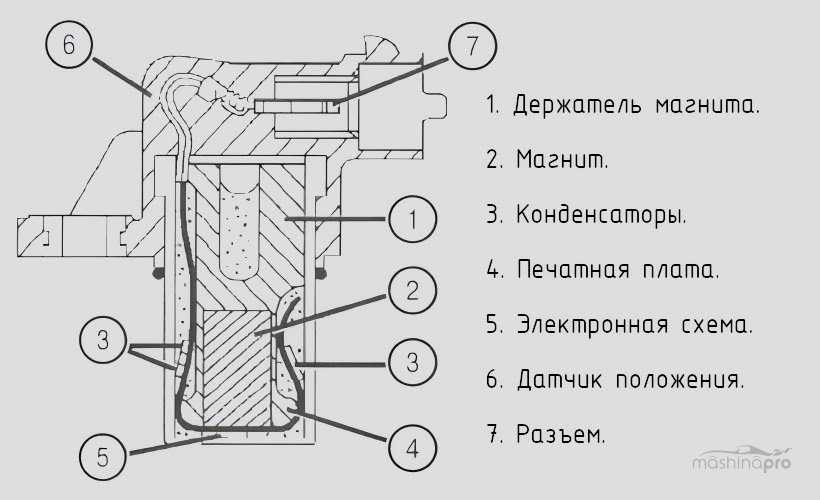

устройство из следующих компонентов:

• магнита
  и его держателя;
• конденсаторов;
• электронной
  схемы;
• эластичной
  печатной платы;
• сенсора положения коленвала;
• разъема.

На приводной
шестерне распределительного вала есть контрольные точки. При его вращении металлические
штыри изменяют магнитное поле в находящемся рядом ДПРВ. Когда они проходят
возле прибора, генерируется сигнал, который поступает в блок управления.

На частоту
импульсов влияет темп вращения вала, исходя из этого ЭБУ корректирует работу
мотора. Контроллер после получения сведений от прибора устанавливает позицию
поршня 1-го цилиндра в верхней мертвой точке (ВМТ). Происходит своевременное
впрыскивание топлива и последующее зажигание смеси.

Артикул датчика распредвала

Артикул, от латинского слова. articulus (раздел, статья) — означает тип, род устройства, датчика. Он имеет цифровое или буквенное обозначение для кодирования раздела, подраздела, главы. В нынешнее время применяется как обозначение марки или его кода, применяемого в справочниках и каталогах запчастей агрегатов и узлов.

В каталогах, справочниках артикул датчика распредвала имеет обычно семизначный номер: 406.3847050. Первые цифры доточки означают модель базавогоавгрегата. Первые две цифры после точки оззначают номер группы изделия. Следующие две цифры кодируют номер подгруппы. Оставшиеся три последние цифры означают порядковый номер устройства (изделия).В нашем случаи — датчик распредвала.

Артикул (Каталожныйномер) помогает систематизировать выпускаемое изделие и оегче его находить среди ему подобных.

Каталожные номера (Артикулы) датчика распредвала для различных двигателей:

• Для двигателей 406,409,4213 — 406.3847050, 406.3847050-06, ДФ-1, 25.3847, 36.3847, 24.3847, 49.3855, PG-3.1 0232103006
• Для моторов 40904 УАЗ, 40524,40525 ГАЗ ЕВРО-3 — 40904.3847000, 0 232 103 048 «Cartronic», Ref.0232103048 Ctr
• Для движков 40911 УАЗ 452, УМЗ А-274 ГАЗ — BOSCH 0 232 103 097, 40904.3847000-01

Датчик положения распределительного вала

Датчик распредвала (ДПРВ) по принципу работы схож с ДПКВ, только он определяет положение верхней мертвой точки (ВМТ) первого цилиндра двигателя ЗМЗ в момент такта сжатия топливной смеси. Это необходимо для правильного определения угла зажигания и синхронизации подачи топлива через форсунки в нужный цилиндр. Датчик работает на эффекте Холла. На распределительном валу устанавливается специальный задающий диск который вращаясь  изменяет магнитной поле на датчике распредвала.

Конструкция

1. Датчик;
2. Разъем
3. Задающий диск.

Признаки неисправности:

• Двигатель работает неустойчиво;
• Повышается расход топлива;
• Загорается лампа «проверьте двигатель»;
• Теряется мощность мотора;
• Падает динамика разгона.

Проверка

Проверка производится с помощью специального диагностического прибора DST-2. Либо с помощью мультеметра, можно проверить целостность катушки, методом прозвонки.

Расположение

Датчик распредвала на ЗМЗ-406 находится на головке блока цилиндров с верхней ее части ближе к четвертому цилиндру.

Проверка датчика положения распредвала двигателя ЗМЗ-406

При отказе датчика наблюдается плохой запуск двигателя, особенно после длительного простоя.

Плохая приемистость, увеличенный расход топлива.

Горит лампочка неисправности.

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Отщелкиваем шилом пружинный фиксатор с колодки и отсоединяем от датчика.

Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров

Вынимаем датчик.

Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра,

вставив в них оголенные концы проводов, и вывод резистора, собираем схему.

Электрическая схема проверки датчика положения распределительного вала

Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи.

При этом светодиод должен загореться и погаснуть

При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.

Неисправный датчик заменяем.

Устанавливаем датчик положения распределительного вала в обратной последовательности.

Как проверить датчик положения распредвала

При устранении неисправности, связанной с подозрением на неисправность ДПРВ, вы должны следовать диагностическим рекомендациям в литературе по эксплуатации транспортного средства от производителя, чтобы изолировать неисправный компонент при наличии кода неисправности. Другого способа узнать, что является причиной проблемы (искра, плохой модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания) нет.

Магнитные ДПРВ можно проверить, отсоединив электрический разъём и проверив сопротивление между клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать напряжение от 500 до 900 Ом. При тестировании ДПРВ всегда учитывайте технические характеристики производителей автомобилей. Очевидно, что если вы увидите нулевое сопротивление (короткое замыкание) или бесконечное (открытое) сопротивление, то это значит, что ДПРВ не работает и нуждается в замене.

Назначение и принцип действия ДПКВ

Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6 o поворота коленчатого шпинделя. Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0346 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а6, Ауди а8)
• Chevrolet
• Ford (Форд F-150)
• Hyundai (Хендай Санта фе)
• Isuzu (Исузу Родео)
• Jaguar
• Kia (Киа Соренто)
• Lexus (Лексус rx330)
• Mazda (Мазда 6)
• Mercedes
• Porsche (Порше Кайен)
• Scion
• Toyota
• Volkswagen (Фольксваген Пассат, Туарег)

С кодом неисправности Р0346 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0340, P0341, P0342, P0343, P0345, P0347, P0348, P0349, P0365, P0366, P0367, P0368, P0369, P0390, P0391, P0392, P0393, P0394.

Проверка трёхпроводного ДПРВ

Шаги по тестированию трёхпроводного ДПРВ:

• снимите крышку воздушного фильтра;
• отсоедините 3-контактный разъём в ДПРВ;
• включите зажигание;
• с помощью мультиметра и кабелей из комплекта измерьте напряжение между клеммами 1 и 3 разъёма датчика;
• рекомендуемое значение: от 4,5 до 5,5 В;
• выключите зажигание;
• проверьте провода между испытательной коробкой и 3-контактным разъёмом для разомкнутой цепи;
• рекомендуемое сопротивление провода: макс. 1,5 Ом;
• проверьте провода на короткое замыкание, на аккумулятор (+) и землю (GND);
• если провода и напряжение в порядке, замените датчик положения распределительного вала (CMP).

Двигатели 1.8L:

• отсоедините 3-контактный разъем датчика положения распределительного вала;
• переключите DMM в положение измерения напряжения;
• подключите DMM между внешними клеммами разъёма;
• переключите зажигание в положение «ON», но не запускайте двигатель. Вы должны увидеть минимум 4,5 вольта;
• пеперь выключите зажигание «OFF»;
• подключите тестовый блок VAG 1598/22 к разъёму ECM;
• проверьте проводку между испытательным блоком и разъёмом ECM, используя электрическую схему. Проверки должны выполняться по каждому из следующих пунктов:

1. Провод 1 и гнездо 11.
2. Провод 2 и гнездо 76.
3. Провод 3 и гнездо 67.

• для каждой из вышеуказанных проверок максимальное сопротивление не должно превышать 1,5 Ом.
• проверьте все провода на короткое замыкание.
• при подключении и наличии напряжения между клеммами 1 и 3, замените датчик положения распределительного вала.
• если проводка в порядке, но между клеммами 1 и 3 отсутствует напряжение, замените ECM.

Двигатели 2.8L:

• отсоедините 3-контактные разъёмы проводов от датчиков положения распределительного вала (CMP);
• подключите DMM для измерения напряжения на клеммах 1 (+) и 3 (заземление) разъёма CMP с помощью адаптеров из комплекта для тестирования;
• переключите зажигание в положение «ON», но НЕ запускайте двигатель;
• Измерьте напряжение между клеммами 1 и 3. Должно быть минимум 9,0 вольт;
• включить зажигание «OFF»;
• подключите тестовый блок к разъёму ECM;
• проверьте проводку для разомкнутой цепи между ECM и 3-контактным разъёмом в соответствии с электрической схемой;
• для разъёма датчика CMP на правой головке цилиндра измерьте следующее:

1. Коннекторный разъём 1 с разъёмом ECM 11.
2. Соединительная клемма 2 к разъёму ECM76.
3. Коннекторный разъем 3 с гнездом ECM 67.

• максимальное сопротивление не должно превышать 1,5 Ом;
• для датчика CMP на левой головке цилиндра измерьте следующее:

1. Коннекторный разъем 1 с разъёмом ECM 11.
2. Разъем 2 с ECM 44.
3. Коннекторный разъем 3 с ECM 14.

• для каждой из этих проверок максимальное сопротивление 1,5 Ом;
• если проводка и напряжение на клеммах 1 и 3 в порядке, замените датчик положения распределительного вала;
• если проводка в порядке, но все ещё нет напряжения на клеммах 1 и 3, замените ECM.

Функциональный тест датчика CMP:

• для функциональной проверки датчика положения распределительного вала отсоедините 4-контактный разъем от катушки зажигания и проверьте память DTC;
• проверьте напряжение питания датчика положения распределительного вала и убедитесь, что он в порядке;
• отодвиньте резиновый разъём датчика CMP (датчик остаётся подключённым);
• подключите тестер напряжения между клеммой 1 (+) и 2 (фаза);
• заведите двигатель на несколько секунд;
• на каждый второй оборот двигателя тестер напряжения должен кратковременно мигать;
• если индикатор напряжения не мигает, выключите зажигание и отсоедините 3-контактный разъём от датчика положения распределительного вала;
• подключите тестовый блок к разъёму ECM;
• проверьте провод сигнала на отсутствие обрывов между клеммой 2 и гнездом B2. Максимальное сопротивление не должно быть больше 1 Ом;
• если указанное значение не получено, проверьте наличие короткой или разомкнутой цепи в проводке между разъёмом датчика CMP и ECM;
• если проводка в порядке, подключите DMM между гнездом тестового блока B2 и заземлением;
• поверните ключ зажигания в положение «ON». Должно быть не менее 4,0 вольт;
• если указанное значение не получено, замените ECM;
• если значение получено, замените датчик положения распределительного вала (CMP).
