Проверка и замена резистора вентилятора охлаждения “калина”

Конструкция системы охлаждения ЛАДА Калина

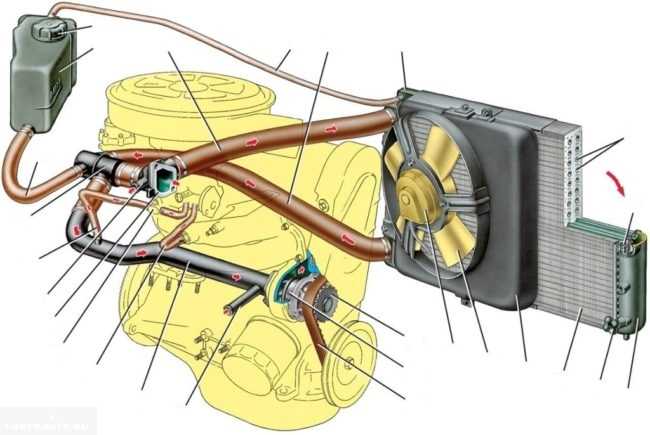

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Принудительное включение вентилятора Калина: необходимость и преимущества

Вентилятор в автомобиле Калина играет важную роль в поддержании оптимальной температуры двигателя и системы охлаждения. Иногда может возникнуть необходимость в принудительном включении вентилятора, особенно в условиях повышенных температур или при проведении определенных диагностических работ.

Принудительное включение вентилятора Калина имеет несколько преимуществ:

Быстрое охлаждение двигателя. Если мотор перегревается и уровень температуры достигает критической отметки, включение вентилятора в принудительном режиме помогает быстро охладить его и предотвратить возможные повреждения.
Возможность проведения диагностики. Включение вентилятора вручную позволяет проверить его работоспособность и обнаружить возможные неисправности в системе охлаждения.
Можность поддержания оптимальной температуры двигателя при экстремальных условиях. Включение вентилятора в принудительном режиме позволяет сохранять нормальную рабочую температуру даже при длительных пробках или при движении в городских условиях с низкой скоростью.

Для принудительного включения вентилятора Калина необходимо следовать определенной инструкции, чтобы избежать возможных повреждений. Рекомендуется внимательно ознакомиться с руководством по эксплуатации автомобиля или проконсультироваться с квалифицированным специалистом.

Отбрасываем самый мрачный вариант

Прежде, чем проверять остальные составляющие системы охлаждения, нужно убедиться, что с вами не случилось самого плохого, и . Надо сказать, в «Калине» это крайне ненадежный агрегат и почему-то выходит из строя часто и густо. Известны случаи, когда он переставал работать, даже если его меняли позавчера. Поэтому многие опытные владельцы данного авто, отправляясь в дальнюю поездку, берут с собой запасной. Так, на всякий случай!

Удостовериться, что термостат в норме (или нет), можно, потрогав нижний радиаторный патрубок. Если он остался холодным, значит, термостат уже неживой, и нужно доставать резервный или проситься на буксир. В отсутствии и попутчиков, и запасов ползти придется медленно и печально до ближайшего СТО.

Причины нагрева двигателя

Система охлаждения в сборе

Довольно часто на Lada Kalina можно встретить понятие перегрева двигателя. Причин много и вы должны их знать, если хотите провести ремонт своими руками, не прибегая к помощи автосервиса.

Основная причина перегрева (ошибка 4 на панели приборов) – неисправность системы охлаждения двигателя и, в редких случаях, накопившиеся ошибки в блоке управления двигателем. Итак, рассмотрим основные причины перегрева основного силового агрегата Лады Калины:

Забит радиатор охлаждения двигателя и трубопроводы охлаждения.

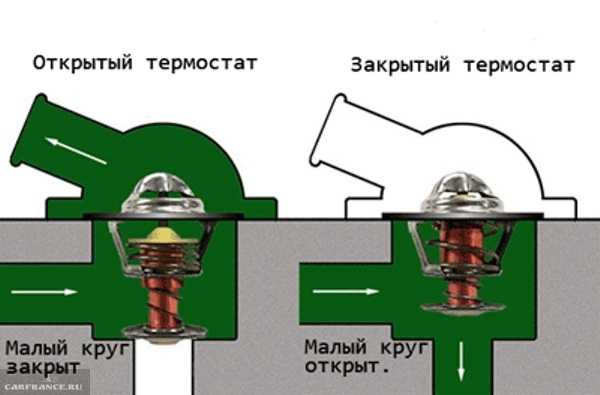

Схема функционирования исправного термостата. Если он неисправен его заклинивает по малому кругу, из-за чего машина сильно нагревается

Расположение датчиков охлаждающей жидкости

Очистка радиатора охлаждения от мусора

Все эти детали являются частью системы охлаждения, которая может не работать.

Греется на холостых оборотах

На холостом ходу двигатель нагревается, скорее всего, из-за неисправности термостата или забитого радиатора охлаждения. Поэтому причину надо искать здесь. Во-первых, необходимо заменить термостат. Делается это довольно легко:

Слейте охлаждающую жидкость через сливную пробку радиатора.

Сливная пробка в радиаторе находится справа внизу

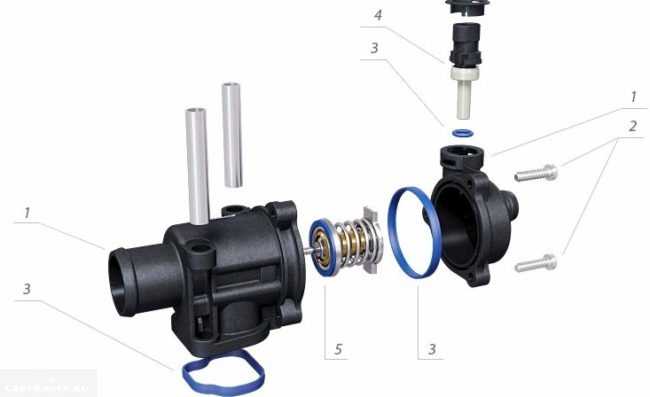

Схема разборки термостата

Сборку проводим в обратной последовательности.
Залить охлаждающую жидкость.

Залейте в систему охлаждающую жидкость через расширительный бачок

Прогреваем машину до рабочей температуры и проверяем, решилась ли проблема. Если нет, нужно снять радиатор охлаждения, промыть и продуть. Кроме того, недостаточное количество жидкости может служить обогревом, поэтому стоит посмотреть, не лопнул ли где-то патрубок и не течет ли жидкость из системы.

Греется двигатель в пробках

Если автомобиль перегревается в пробках, вентилятор охлаждения может работать некорректно. На это есть несколько причин:

Вентилятор охлаждения перегорел.
Неисправность реле контроллера вентилятора.

Замена реле вентилятора

Обычно именно в блоке подключения проводов происходит плавление или окисление контакта, что приводит к обрыву цепи

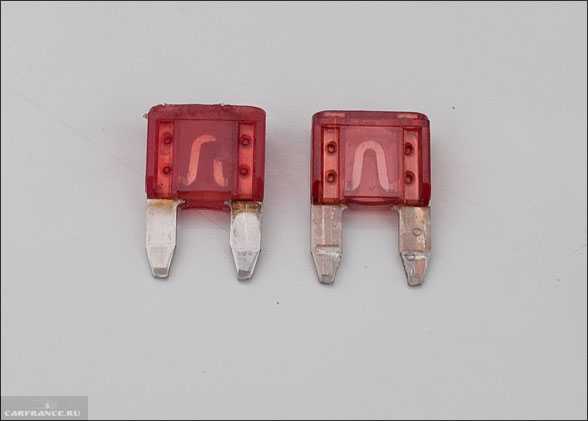

Перегорел предохранитель вентилятора охлаждения

Поэтому, если вентилятор охлаждения не включается, то причину нужно искать здесь.

Второй причиной прогрева двигателя в пробках может стать неисправность термостата охлаждения двигателя. Заменить его довольно легко и просто, но это может занять много времени.

Греется до красной зоны

В этом случае при нагреве блока питания до 100 градусов Цельсия вентилятор охлаждения должен включиться. Если он не включается, стоит поискать причину в цепи вентилятора.

Прогреть двигатель в красной зоне

Не следует допускать перегрева двигателя в красной зоне, так как это может послужить деформацией головки блока, поломкой прокладки и выходом из строя других элементов основных силовых агрегатов.

Как работает система охлаждения

Эта система работает совместно с самыми разными деталями, которые измеряют:

нагрев масла в двигателе;
температуру окружающей среды.

Кроме того, срабатывание системы во многом зависит от самых разных электрических датчиков, входящих в электрическую схему «Калины». Благодаря совместной работе всех этих деталей, на автомобиле «Калина» происходит автоматическое включение реле вентилятора охлаждения. Автоматика следит за работой всей системы и обеспечивает наилучшее охлаждение мотора.

Температура влияет на движение жидкости. В «Калине» предусмотрено два движения:

малый круг;
большой круг.

Когда жидкость движется малым кругом, она минует радиатор. В это время термостат находится в закрытом состоянии. Как только температура силового агрегата начинает увеличиваться, происходит медленное открывание термостата. Для охлаждающей жидкости открывается дорога в радиатор. Здесь происходит его охлаждение за счет мощного потока встречного воздуха. Если такого охлаждения будет недостаточно, датчик включения вентилятора сработает, он включится и начнет принудительное охлаждение.

Прозваниваем цепь

Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители
(как их правильно проверить, ).

Первым идет тот, что отвечает непосредственно за электровентилятор. Он расположен на консоли сбоку, там, где находятся ноги переднего пассажира. Добраться до него несложно: откручивается саморез, фиксирующий крышку дефлекторами для обдувания теплым воздухом – и перед вами искомая запчасть.

Если этот предохранитель цел
, придется лезть дальше, в дополнительный блок. Ключом-десяткой отворачивается болт крепления и вытаскивается весь узел. На этом этапе нужно проявлять терпение и аккуратность: извлечению знатно мешает целый пук идущих к блоку проводов. Выдернете какой-нибудь – застрянете на трассе надолго. А вот предохранитель в блоке искать недолго: он там один, именно тот, который нужен.

Если и эта деталь в норме, сразу же проверяем реле – они находятся в этом же блоке и передают напряжение на вентиляторный двигатель. Их там 2: расположенное над крепежной планкой с левого края отвечает за работу вентилятора на малых скоростях, крайнее справа включает его высокую скорость. В рабочем состоянии должны быть оба.

Если и здесь не найдены сбои, придется лезть под капот.

Демонтаж датчика вентилятора

ДВВ является неразборным изделием и не подлежит ремонту. Однако, чтобы убедиться в полной исправности, его нужно снять с автомобиля. Для этого поступают следующим образом:

Автомобиль ставят на ровное место с поднятым рычагом ручного тормоза.
Приступают к работе после полного остывания двигателя, сняв клеммы с аккумулятора.
Отжав пластиковую клипсу, вынимают фишку с кабелем из стакана ДВВ.
Снимают пробку с расширительного бачка, иначе при снятии датчика тосол в небольшом количестве выплеснется наружу.
Накидным ключом или головкой на 19 ДВВ выкручивают из посадочного гнезда. Если резьба плохо поддаётся, то под гайку датчика наносят смазку WD 40 (её можно купить в любом автомагазине или на заправке).

Снятие фишки с датчика:

Охладительная система Лада Калина: особенности

Температура эксплуатации двигателя Калина до 103°.

Если указатель температуры выше, двигатель перегревается, поэтому водителя с его машиной ждет серьезная проблема: деформация или еще более удручающее – гидроудары.

Учитывая потенциальные последствия неисправности охлаждающего элемента, возможен перегрев двигателя. Сначала это проявится в виде закипания, однако, если не принять меры, могут возникнуть дальнейшие повреждения.

Головка блока цилиндров может деформироваться или погнуться, что потребует шлифовки для ремонта.

Кроме того, могут быть повреждены части клапанных механизмов, что потребует более дорогостоящего ремонта.

В крайних случаях гидроудар от попадания охлаждающей жидкости в цилиндры может привести к полному разрушению поршневой группы, и даже капитальный ремонт может не исправить ситуацию.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в “мозгах” или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот “тюнинг” не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Функциональный ряд элементов охладительной системы автомобиля

Система охлаждения-стандарт включает в себя различные компоненты, такие как: датчики, насос, трубы, расширительный бачок, радиатор, вентилятор и термостат.

Датчики отвечают за определение температуры в определенных механизмах, а насос обеспечивает циркуляцию жидкости в системе охлаждения, работающей в принудительном режиме. Охлаждающая жидкость течет по трубам и попадает в расширительный бачок, который компенсирует ее объем из-за колебаний температуры. Радиатор выбрасывает излишки тепла в окружающую среду при помощи вентилятора, который усиливает охлаждение. Термостат также является важным элементом, регулирующим количество охлаждающей жидкости и обеспечивающим оптимальный температурный режим во всей системе.

Принцип функционирования системы охлаждения

Эта система охлаждения работает в режиме саморегулирования для поддержания идеальной температуры двигателя. Если он становится слишком горячим, система принимает меры для снижения температуры.

Компоненты, составляющие эту систему, взаимосвязаны, что позволяет ей автоматически включаться и выключаться для эффективного отвода тепла от силового агрегата.

В случае возникновения каких-либо проблем с функционированием этих компонентов рекомендуется обратиться за профессиональной помощью к опытному технику или на станцию технического обслуживания.

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Видео «Как правильно произвести замену термостата на Ладе Калине?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).

Почему не включается вентилятор охлаждения на Калине? Несколько причин на выбор

В пределах города это еще не так серьезно: если торопишься, можешь оставить машину и добраться, куда нужно, на общественном транспорте с тем, чтобы разобраться с системой охлаждения позже. А вот между городами неработающий вентилятор – великая головная боль. Если не найти причину и не устранить ее, ехать 40 километров без буксира можно часов 8: проехал 2-3 км – стал и ждешь, пока остынет. Веселая выйдет поездочка! Особенно если за спиной уставшие дети, которые планировали быстренько доехать и начать отдыхать.

Почему не включается вентилятор охлаждения на Калине?

Тому есть несколько причин. Какие-то можно устранить на месте, какие-то потребуют дополнительных запчастей. Но даже если вы не сможете запустить вентилятор сразу, вы хотя бы сможете оценить перспективы и начать махать тросом проезжающим на пару часов раньше, пока еще есть на что-то силы.

Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители

(как их правильно проверить, ).

Причины отказа вентилятора

Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.

Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.
Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».

Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».

Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.
Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.
Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.
Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

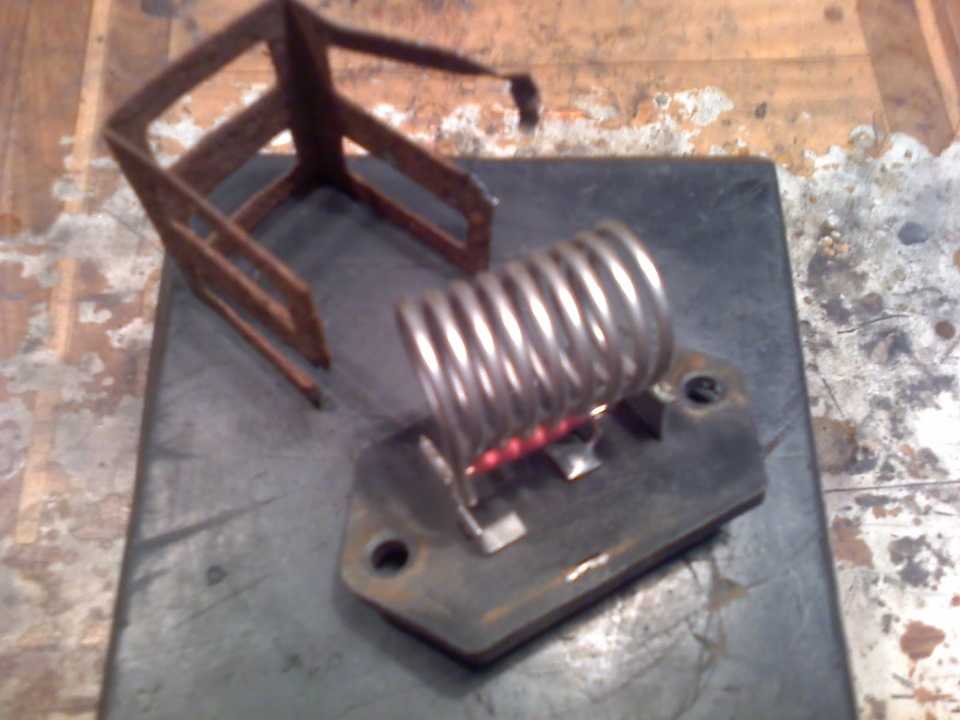

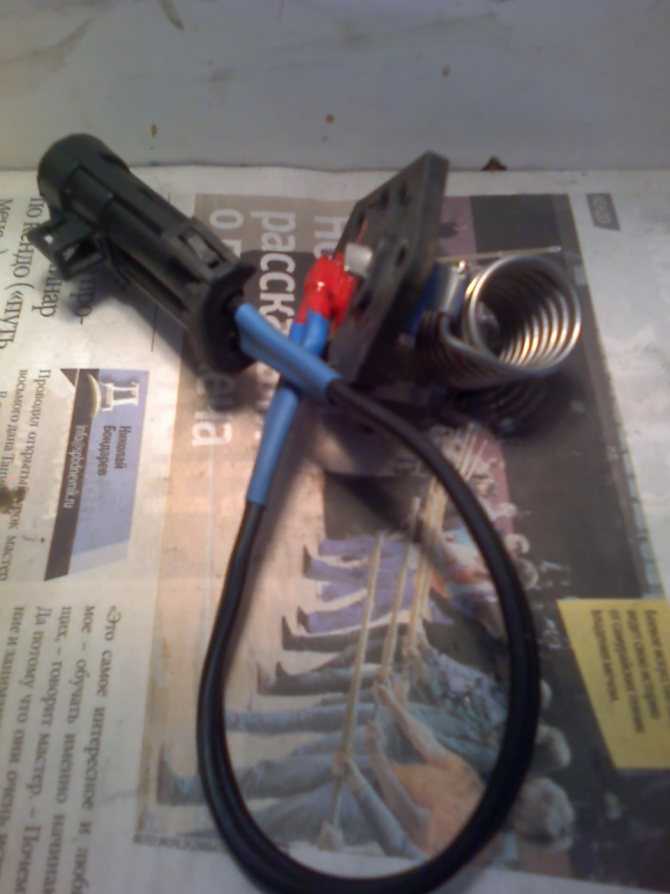

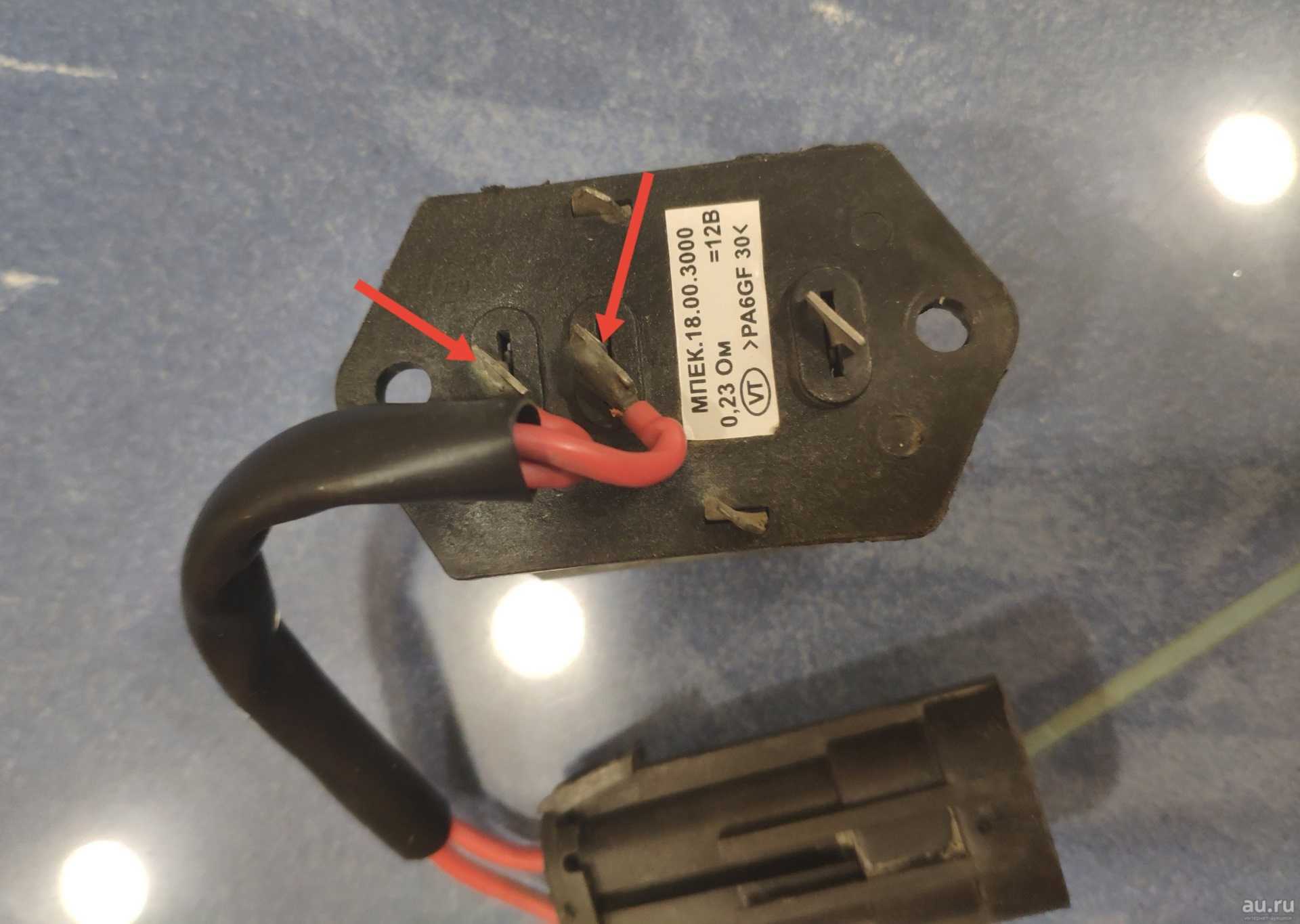

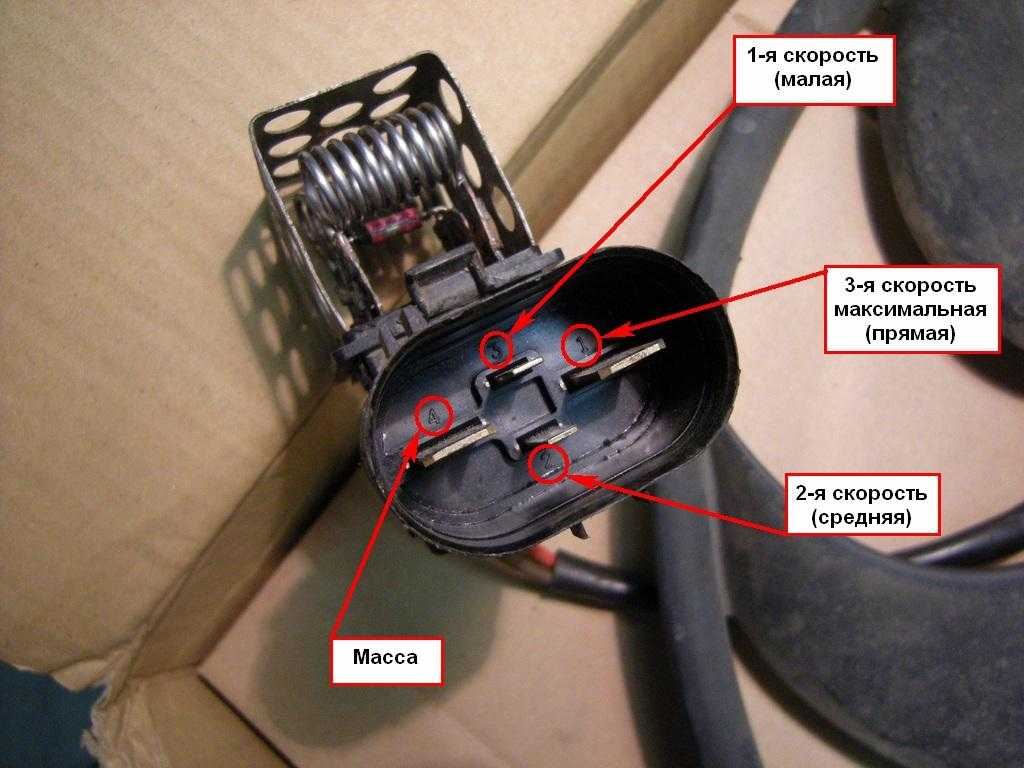

Замена резистора вентилятора охлаждения “калина”
