Провода катушки зажигания (распиновка) автомобиля нива 21213

Неисправности и способы устранения

Как правило, большинство неисправностей возникает по вине свечей зажигания и высоковольтных проводов. Однако, не исключены и другие причины. В бесконтактных системах нельзя отсоединять клемму от аккумулятора, чтобы проверить работу генератора. Иначе коммутатор может выйти из строя. Неисправность катушки зажигания можно определить, если измерить сопротивление её обмоток. Замену производить на подходящую. Катушка от контактной системы не подойдёт, т. к. её параметры отличаются. Коммутатор можно проверить, если исследовать его импульсы на катушку. При этом необходимы все условия, обеспечивающие его работу. Например, исправность датчика Холла. Самым простым способом проверки свечей является их замена на заведомо рабочие с тем же зазором и желательно, того же типа. Подгоревшие контакты распределителя и заклинивший уголёк способствуют ухудшению искрообразования.

Поэтому необходимо проводить визуальный осмотр хотя бы раз в год. Те или иные сбои в работе двигателя необязательно вызваны неисправностями в зажигании.

К тому же стоит обратить внимание на правильность установки угла опережения. Некоторые специалисты не верят данным стробоскопа и ориентируются по работе двигателя на разных режимах. Если слышны звуки поршневых пальцев, это свидетельствует о том, что нужно уменьшить угол опережения

Если слышны звуки поршневых пальцев, это свидетельствует о том, что нужно уменьшить угол опережения.

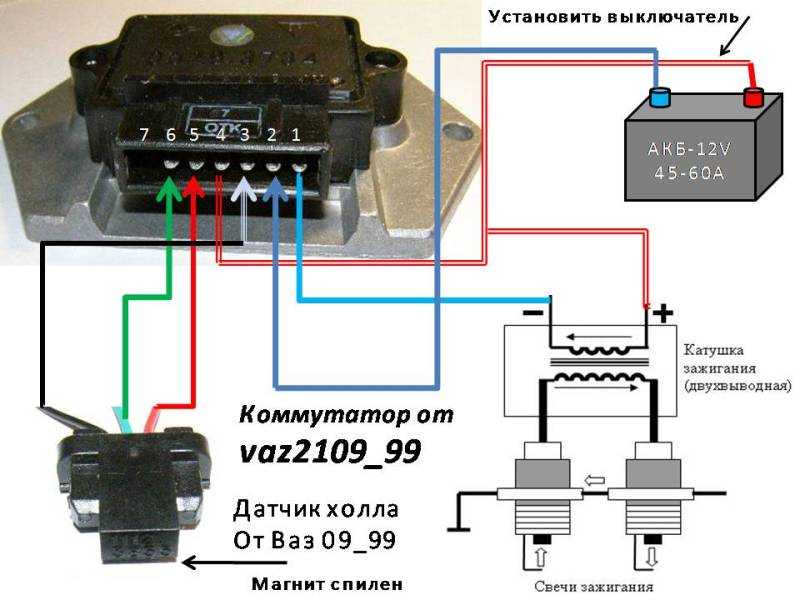

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Особенности

Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси

Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Инструменты и диагностика

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Инструменты – важная часть любой работы

Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа

Инструменты – важная часть любой работы. Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа.

Для начала следует знать, что на инжекторном двигателе за управление автомобилем отвечает электроника. Она находится в подчинении головы – компьтерной системы. Провести тестинг качества всех составляющих инжекторной системы – первое, что нужно сделать.

Вот как это делается:

• включается зажигание;
• проверяется подача горючего электробензонасосом (должны идти характерные звуки активации насоса, осуществляющего закачку).

Если звуков работы топливного насоса нет, нужно проверить реле, которое отвечает за работу насоса.

Следует также обратить внимание на щиток приборов, на котором возможно сигнализирует индикатор. Если это так, то нужно подключить к системе БК ноутбук со специальной программой

Он поможет провести анализ ошибок и вывести их в виде списка.

Если на данном этапе неполадки не выявлены, то пора завести ДВС. На функционирующем моторе проверяется в первую очередь дроссельный узел.

Вот как это делается:

• сначала проводится внешний осмотр датчика, который отвечает за положение заслонки;
• затем тестируется состояние проводки;
• если все в порядке, не будет лишним измерить вольтаж всей цепи и датчика, используя измерительный прибор;
• полученные значения нужно сравнить со стандартными показателями, указанными в мануале по ремонту ТС.

Нормальным токовым значением можно считать показатель, находящийся в пределах 0,45-0,55V. Значение тока не должно превышать 12 V, а степень открытия дроссельной заслонки – составлять не больше 1%. Если замечены отклонения, то нужно настроить дроссельный привод так, чтобы он закрывал заслонку целиком.

Далее нужно выжать педаль газа до упора, заново измерив показатели уже так. Уровень открытости заслонки должен равняться 90%. Что касается вольтажа датчика – напряжение обязано равняться 4,5 V.

Настройка дроссельного привода считается важным этапом работы, включенной в диагностику. Она позволяет одновременно и налаживать узел, и проверить соответствие значений.

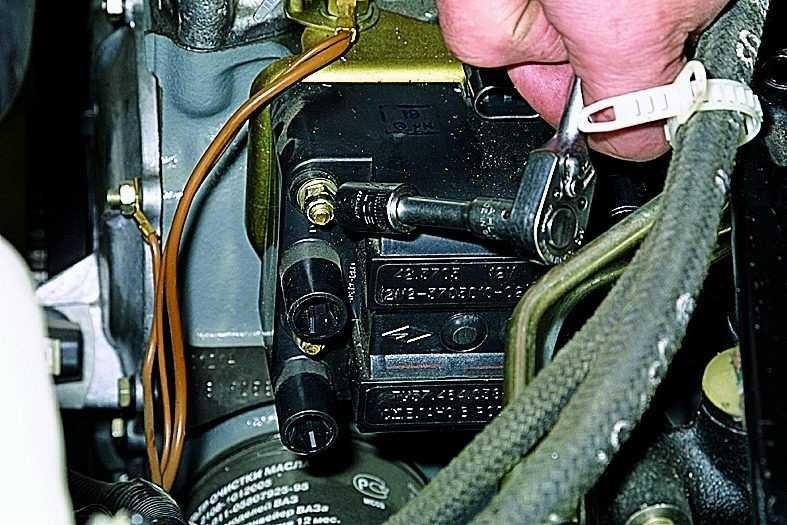

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

1. Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
2. После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
3. По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

Сегодня занимался небольшим ремонтом двигателя, необходимо было совместить метки ВМТ на РВ и КВ. Решил оставить здесь запись, что бы самому не забыть)), а может кому то еще пригодится. Метка на РВ, она одна такая.

Есть еще крепление отметчика датчика фаз, это нам не надо.

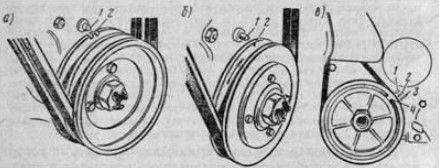

На демпфере КВ немного сложней, в виду труднодоступности (если не снят радиатор). Но посмотрев на снятый шкив, все становится понятно. Можно на ощупь найти место без зуба и против часовой стрелки отсчитать 20 зубьев, там и искать метку.

А так в реальной обстановке. Напротив метки можно маркером поставить риску, будет хорошо видно.

Для ее поиска ничего снимать дополнительно не надо, рука пролазит свободно, довернуть шкив до положения, когда можно удобно нарисовать риску. Ну и в заключении, проще сначала выставить метку на звездочке РВ а потом искать метку на демпфере, будет где то рядом с датчиком коленвала(ДПКВ). Поскольку за один оборот РВ, коленвал делает два оборота, то искать надо в районе +- 5 зубьев.

Самостоятельно выставляем метки ГРМ на Ниве Газораспределительная

Шевроле система любого двигателя должна правильно работать. Если в её работе возникают неполадки, ведёт это к преждевременному износу мотора и многочисленным Для. поломкам точной регулировки ГРМ используются метки специальные, в соответствии с которыми выставляются валы в правильном. О двигателе выставлении меток на автомобиле Шевроле расскажем мы и Нива в этой статье.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Устанавливаем зажигания на карбюраторной Ниве ваз 21213

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Особенности замены замка зажигания

Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания. Часто эти части ДВС становятся причиной в сбоях корректной работы

Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

1. Отключить аккумулятор.
2. Демонтировать рулевую колонку.
3. Отметить провода, идущие к контактной зоне ЗЗ. При помощи плоской отвертки выкрутить болты фиксации выключателя к рулевой колонке (слева и справа).
4. Вставить ключ в положение 0. Нажатием отвертки немного утопить фиксатор через отверстие (ключ при этом не трогать).
5. Слегка потянуть ЗЗ на себя и демонтировать. Замок зажигания нива 21213 по схеме подключения проводов отключается (меняется контактная часть, если требуется). Для этого обязательно демонтируется стопорной кольцо отверткой.
6. Извлечь ключ, установить контактную часть так, чтобы широкие выступы корпуса и детали совпали.
7. Сборка остальных деталей происходит в обратном порядке.

При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается сервисах необоснованно дорого. Инструкция по выставлению:

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.

• 1770a337 mitsubishi фильтр топливный замена

• Киа рио не показывает уровень топлива

• Opel insignia a20dth ремонт форсунки

• Ниссан патфайндер какой бензин заливать

• Карбюратор на ниву 21213 схема

Устанавливаем зажигания на карбюраторной Ниве ваз 21213

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Особенности замены замка зажигания

Заголовок

Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

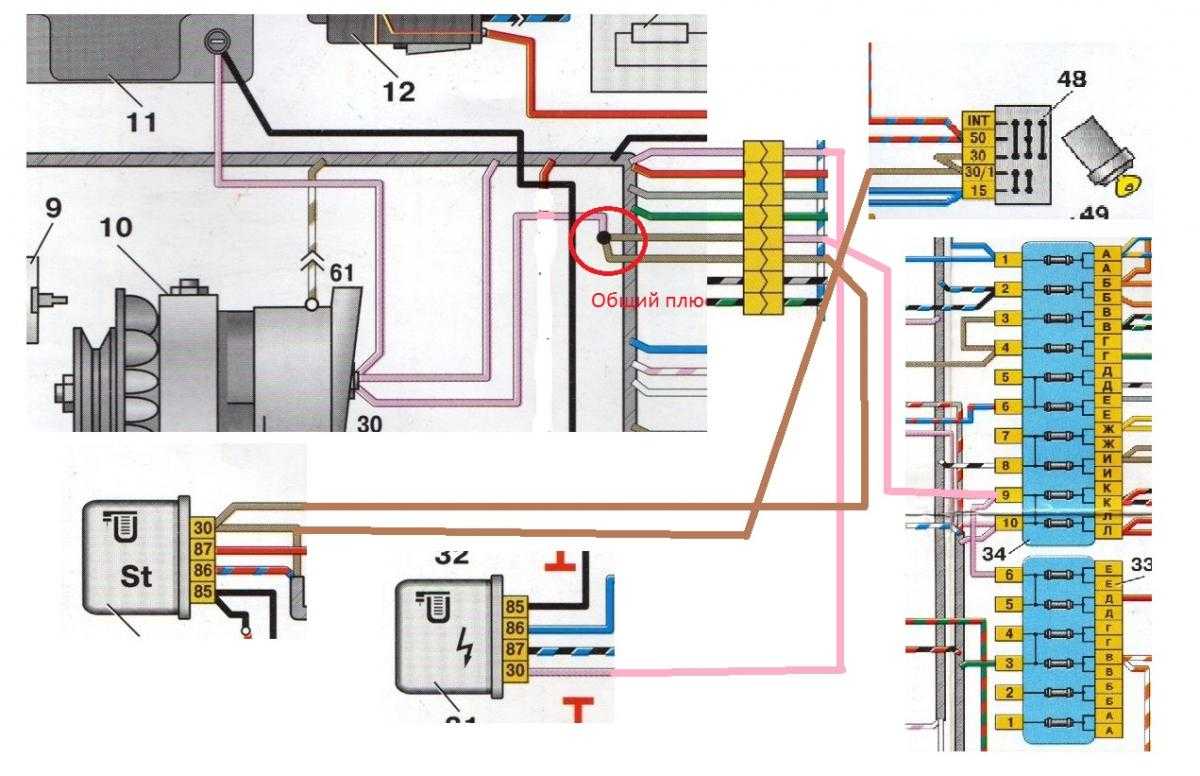

1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.
